Ford Fiesta (2011 year). Manual - part 130

4.

General Equipment: Hot Air Gun

•

170

170

E108799

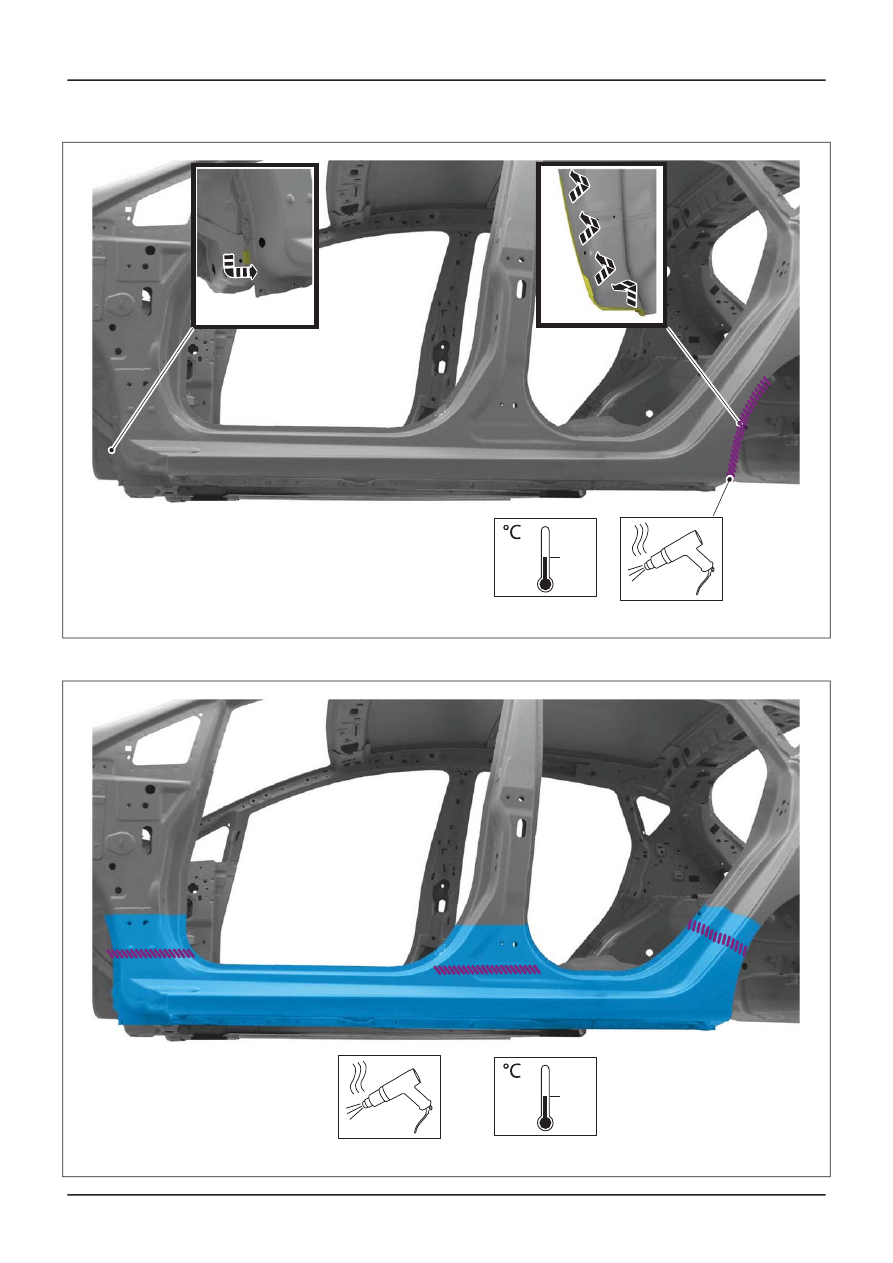

5.

General Equipment: Hot Air Gun

•

170

170

E108800

G1133587en

501-29-

21

Side Panel Sheet Metal Repairs

501-29-

21

REMOVAL AND INSTALLATION

201

Installation

1. NOTE: Before resistance spot welding of body

panels with a total panel thickness of 3 mm and
greater, the manufacturer's welding equipment
instructions and sub-section 501-25 must be
followed.

Refer to: Tools and Equipment for Body Repairs

(501-25 Body Repairs - General Information,
Description and Operation).

2. NOTE: Sealer or adhesive must not be applied

in welding zones. Areas which were bonded or
sealed needs to be thoroughly sealed
afterwards.

Refer to: Sealer, Underbody Protection Material

and Adhesives

(501-25 Body Repairs -

General Information, Description and
Operation).

3.

Material: Windshield Adhesive Kit

(WSS-M11P57-A5)

•

E108801

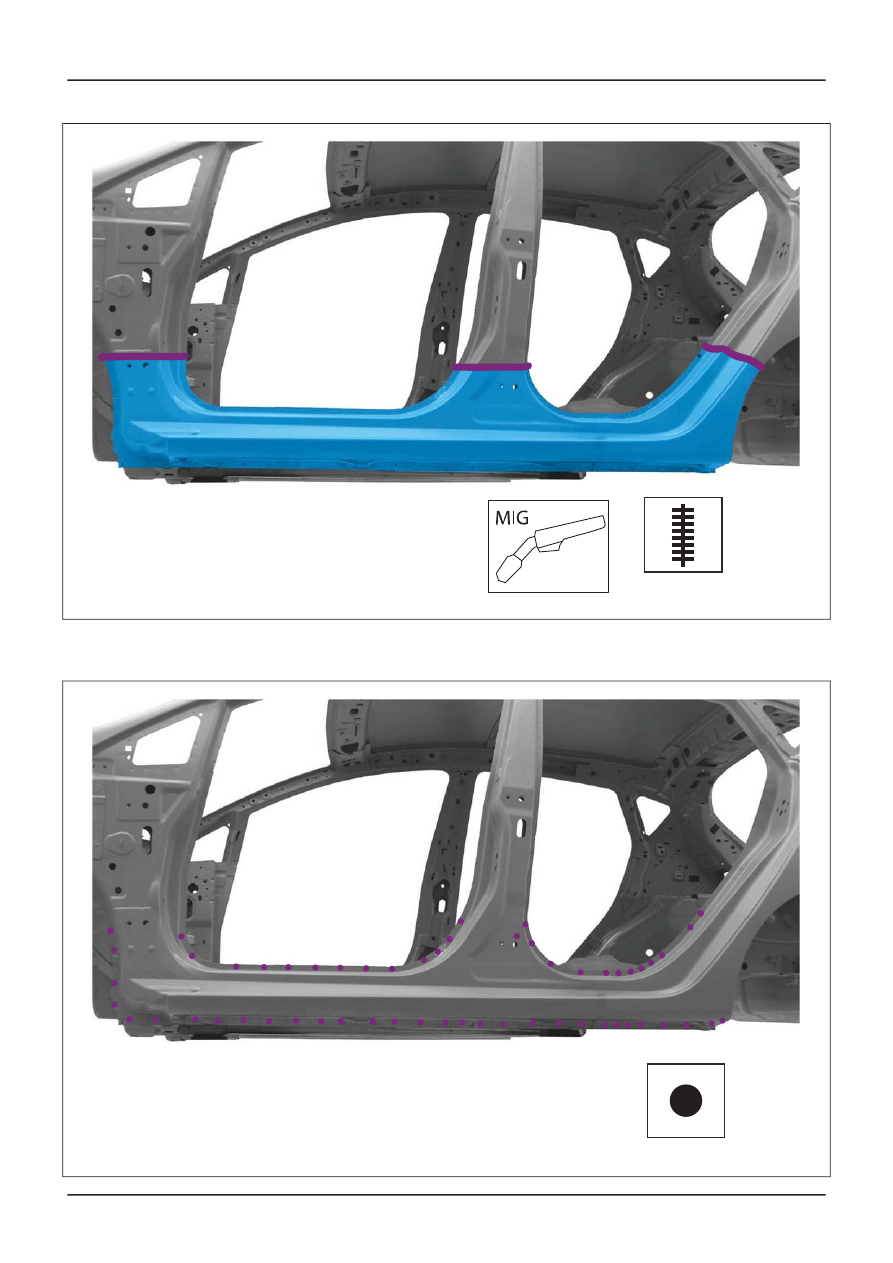

4.

General Equipment: Metal Inert Gas (MIG)

Welding Equipment

•

G1133587en

501-29-

22

Side Panel Sheet Metal Repairs

501-29-

22

REMOVAL AND INSTALLATION

201

E108802

5.

General Equipment: Resistance Spotwelding

Equipment

•

E108803

G1133587en

501-29-

23

Side Panel Sheet Metal Repairs

501-29-

23

REMOVAL AND INSTALLATION

201

6.

E108804

7. • Front and Rear Door

• Door Hinges
• Front Wheel Arch Trim
• Rear Wheel Arch Trim
•

Refer to: A-Pillar Trim Panel

(501-05 Interior

Trim and Ornamentation, Removal and
Installation).

Refer to: B-Pillar Trim Panel - 5-Door

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

Refer to: C-Pillar Trim Panel - 5-Door

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

• Rocker Panel Trim
•

Refer to: Front Seat

(501-10 Seating,

Removal and Installation).

Refer to: Rear Seat Cushion

(501-10 Seating,

Removal and Installation).

Refer to: Rear Seat Backrest

(501-10

Seating, Removal and Installation).

G1133587en

501-29-

24

Side Panel Sheet Metal Repairs

501-29-

24

REMOVAL AND INSTALLATION

201
