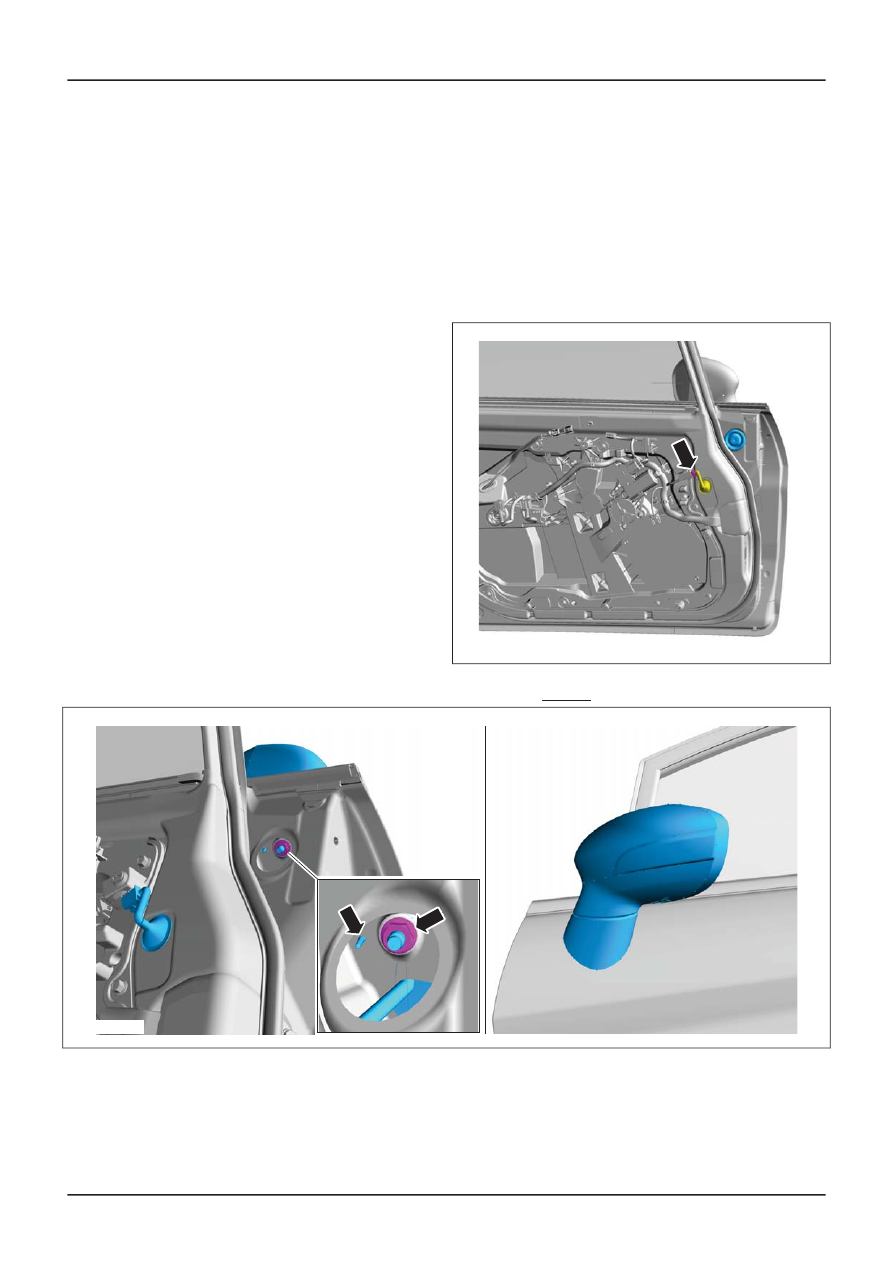

Exterior Mirror

Removal

NOTE: Removal steps in this procedure may
contain installation details.

1.

Refer to: Front Door Trim Panel

(501-05 Interior

Trim and Ornamentation, Removal and
Installation).

2.

E104706

3. Torque: 13 Nm

E104707

Installation

1. To install, reverse the removal procedure.

G1079907en

501-09-

5

Rear View Mirrors

501-09-

5

REMOVAL AND INSTALLATION

201

SECTION 501-10 Seating

VEHICLE APPLICATION:

201

DESCRIPTION AND OPERATION

501-10-2

Seats (Overview)................................................................................................................

501-10-2

Overview of components....................................................................................................

501-10-3

Manually adjustable lumbar supports.................................................................................

501-10-3

Seat occupancy sensor, passenger side............................................................................

501-10-3

Front seat cushion heating mat..........................................................................................

DIAGNOSIS AND TESTING

501-10-4

Seats...................................................................................................................................

501-10-4

Inspection and Verification..................................................................................................

REMOVAL AND INSTALLATION

501-10-5

(40 100 0;
40 100 4;
40 101 0)

Front Seat.......................................................................................................

501-10-7

(40 105 0)

Front Seat Cushion Cover..............................................................................

501-10-10

(33 401 0;
33 401 4)

Front Seat Cushion Heater Mat......................................................................

501-10-11

(40 104 0)

Front Seat Cushion.........................................................................................

501-10-12

(40 108 0)

Front Seat Backrest Cover.............................................................................

501-10-16

Rear Seat Cushion.............................................................................................................

501-10-17

Rear Seat Backrest.............................................................................................................

501-10-18

Rear Seat Backrest Latch...................................................................................................

501-10-21

Seat Occupant Sensor........................................................................................................

DISASSEMBLY AND ASSEMBLY

501-10-22

Front Seat Backrest............................................................................................................

501-10-28

Rear Seat Cushion.............................................................................................................

501-10-30

Rear Seat Backrest.............................................................................................................

501-10-

1

Seating

501-10-

1

.

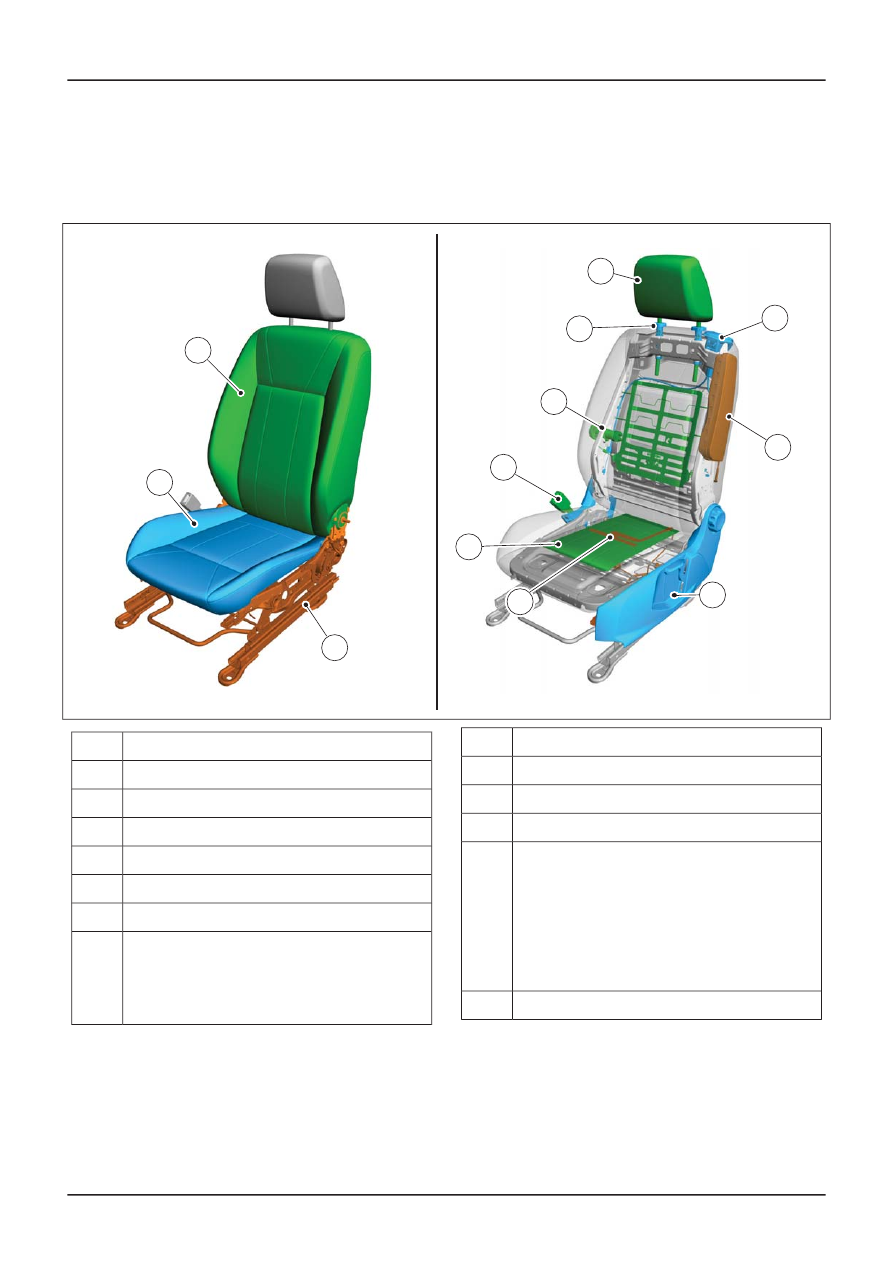

Seats – Overview

Overview of components

E101994

1

2

3

4

12

11

10

8

9

7

6

5

Description

Item

Backrest trim cover

1

Front seat cushion cover

2

Seat frame

3

Head restraint adjustment.

4

Head restraint guide

5

Manually adjustable lumbar supports

6

Front belt buckle

Refer to: Safety Belt System

(501-20

Safety Belt System, Description and
Operation).

7

Description

Item

Seat occupancy sensor, passenger side

8

Front seat cushion heating mat

9

Seat height adjustment lever

10

Side airbag

Refer to: Air Bag and Safety Belt

Pretensioner Supplemental Restraint

System (SRS)

(501-20 Supplemental

Restraint System, Description and
Operation).

,

11

Folding backrest lever

12

G1063149en

501-10-

2

Seating

501-10-

2

DESCRIPTION AND OPERATION

201

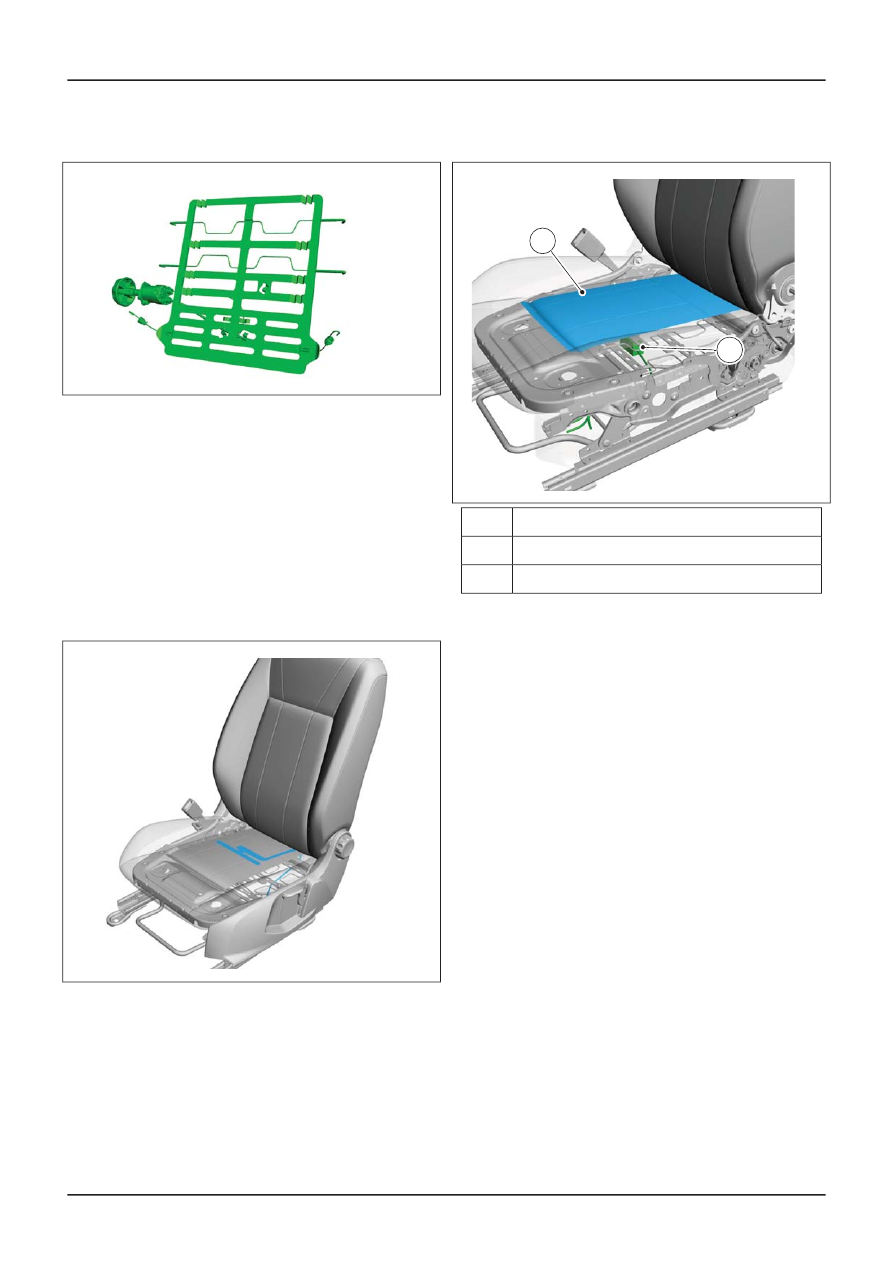

Manually adjustable lumbar supports

E102002

The manually adjustable lumbar support is adjusted
using a hand-wheel on the side of the backrest The
hand-wheel is connected with a cable to a flexible
plate mounted behind the backrest squab. As the
hand-wheel rotates, the plate is distorted and is
forced to bow toward or away from the seat squab.
The manual adjustment system means the lumbar
support can be adjusted with a great deal of
accuracy.

Seat occupancy sensor, passenger side

E102003

Pay attention to the following when removing,
installing or renewing the passenger side
occupancy sensor:

• The seat occupancy sensor is glued to the seat

cushion. It is available as an individual spare
part and can be renewed separately.

Front seat cushion heating mat

E102004

1

2

Description

Item

Front seat cushion heating mat

1

Seat heating module

2

The following components can be replaced
separately or as a unit:

• Front seat cushion heating mat

• Seat heating module

G1063149en

501-10-

3

Seating

501-10-

3

DESCRIPTION AND OPERATION

201
