Ford Falcon. Manual - part 447

501-20b-3

Occupant Restraints — Passive

501-20b-3

SPECIFICATIONS

Torque Specifications

Description

Nm

Front impact severity sensor

12

± 1.8

Side impact sensor bolts (B pillar)

12

± 1.8

Restraints control module-to-floor bolts

12

± 1.8

Driver air bag module bolts

5

± 1

Passenger air bag module bolts

9.5*

* Refer to the passenger air bag module removal and

installation procedure for the torque specification and

sequence.

G12340 en

501-20b-4

Occupant Restraints — Passive

501-20b-4

DESCRIPTION AND OPERATION

Airbag and Safety Belt Pretensioner

Supplemental Restraint System (SRS)

The airbag supplemental restraint system (SRS) is

designed to provide increased collision protection for

front seat and second row outboard occupants in

addition to that provided by the three-point safety belt

system. Safety belt use is necessary to obtain the

best occupant protection and to receive the full

advantage of the SRS.
The Supplemental Restraint System contains dual

stage deployment (advanced restraint system) driver

and front passenger airbag modules. These vehicles

can also be equipped with optional side airbags that

deploy from the seats upon a side impact. In addition,

a front impact severity sensor is mounted to the lower

radiator support, a seat position sensor is mounted to

the driver seat and a usage detection switch is added

to the front driver and passenger outboard buckles.

G12341 en

501-20b-5

Occupant Restraints — Passive

501-20b-5

DESCRIPTION AND OPERATION (Continued)

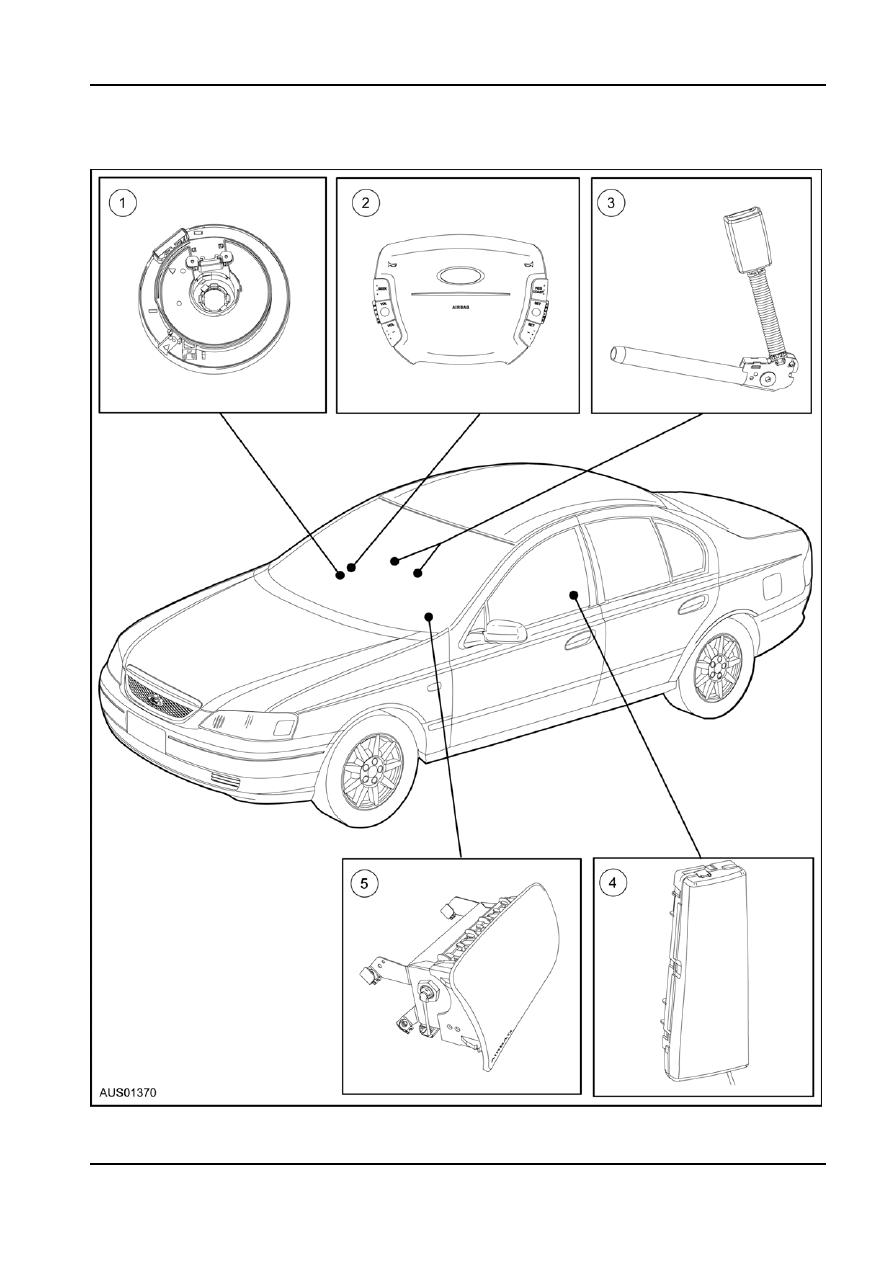

Airbag and Safety Belt Pretensioner Supplemental Restraint System (SRS) Deployable Components

G12341 en

501-20b-6

Occupant Restraints — Passive

501-20b-6

DESCRIPTION AND OPERATION (Continued)

Item

Description

1

Clockspring

2

Driver airbag module

3

Safety belt buckle and pretensioner

4

Side airbag module

5

Passenger airbag module

G12341 en
