303-01b-22

Engine — 5.4L (3V)

303-01b-22

IN-VEHICLE REPAIR (Continued)

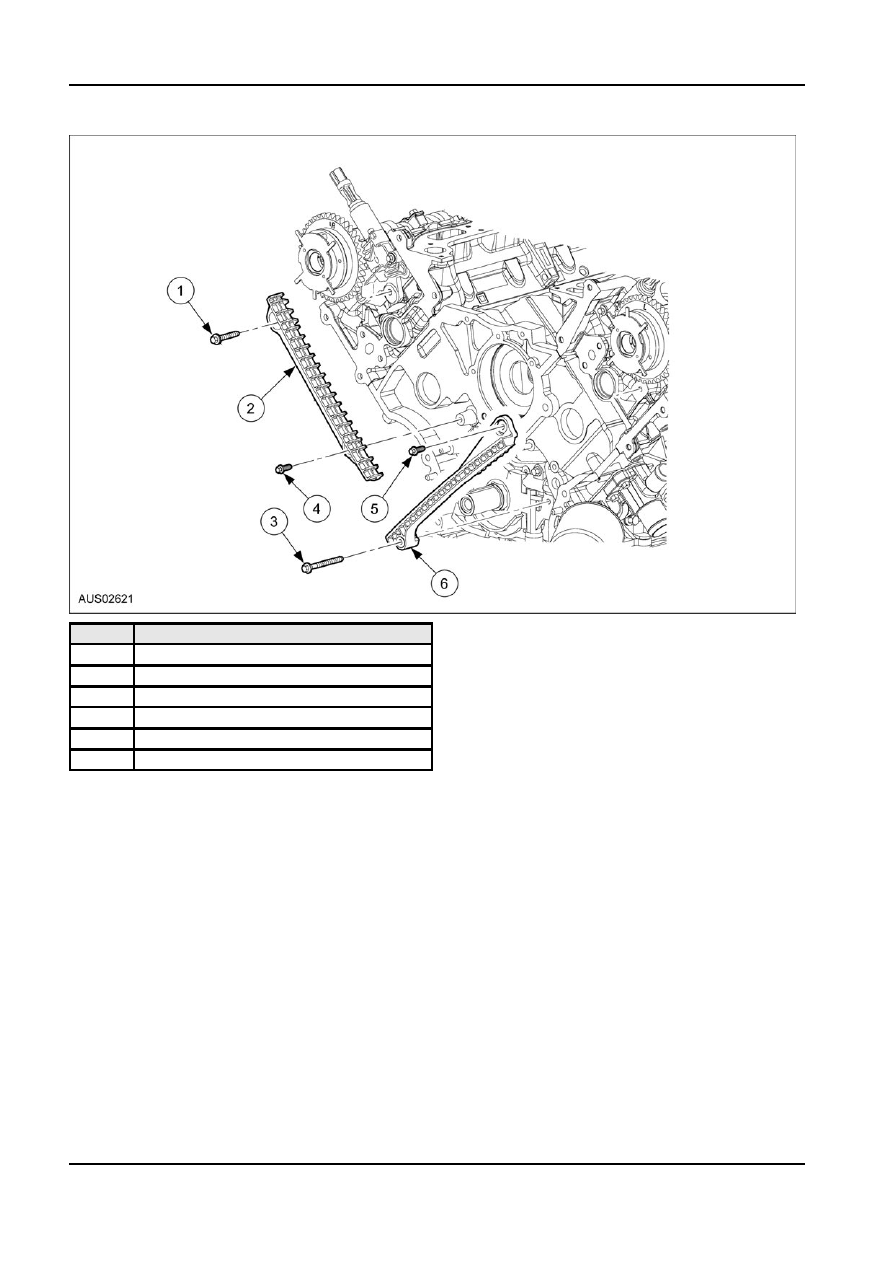

Item

Description

1

RH timing chain guide bolt

2

RH timing chain guide

3

LH timing chain guide bolt

4

RH timing chain guide bolt

5

LH timing chain guide bolt

6

LH timing chain guide

G89778 en

303-01b-23

Engine — 5.4L (3V)

303-01b-23

IN-VEHICLE REPAIR (Continued)

Item

Description

1

RH camshaft phaser sprocket assembly

2

RH camshaft phaser sprocket assembly

bolt

3

LH camshaft phaser sprocket assembly

bolt

4

LH camshaft phaser sprocket assembly

G89778 en

303-01b-24

Engine — 5.4L (3V)

303-01b-24

IN-VEHICLE REPAIR (Continued)

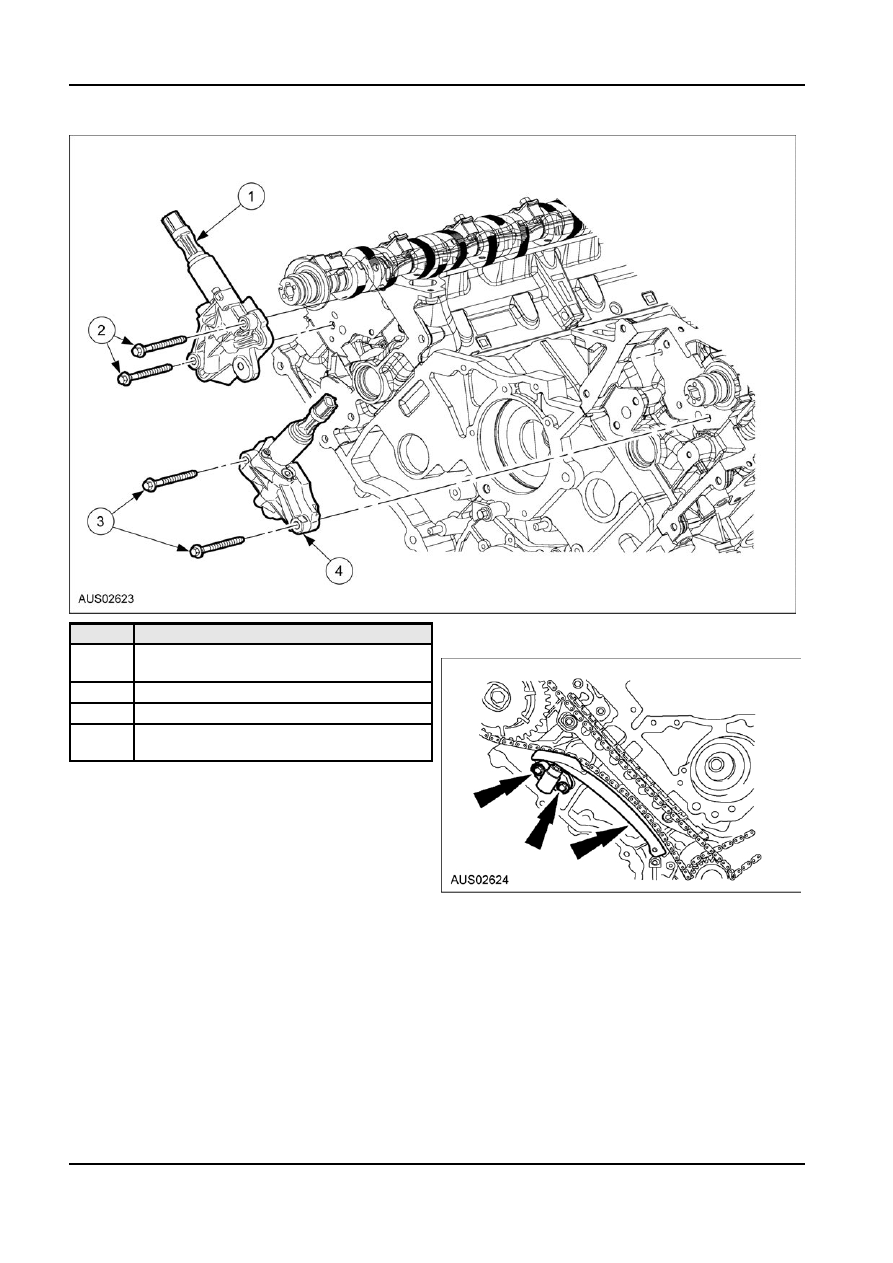

4.  Remove the bolts, the RH timing chain tensioner

Item

Description

and tensioner arm.

1

RH variable camshaft timing (VCT)

housing assembly

2

RH VCT housing assembly bolts

3

LH VCT housing assembly bolts

4

LH variable camshaft timing (VCT) housing

assembly

Removal
1.  Remove the engine front cover. For additional

information, refer to Engine Front Cover in this

section.

2.  Remove the LH and RH valve covers. For

additional information, refer to Valve Cover in this

section.

3.  Remove the bolts, the LH timing chain tensioner

and tensioner arm.

G89778 en

303-01b-25

Engine — 5.4L (3V)

303-01b-25

IN-VEHICLE REPAIR (Continued)

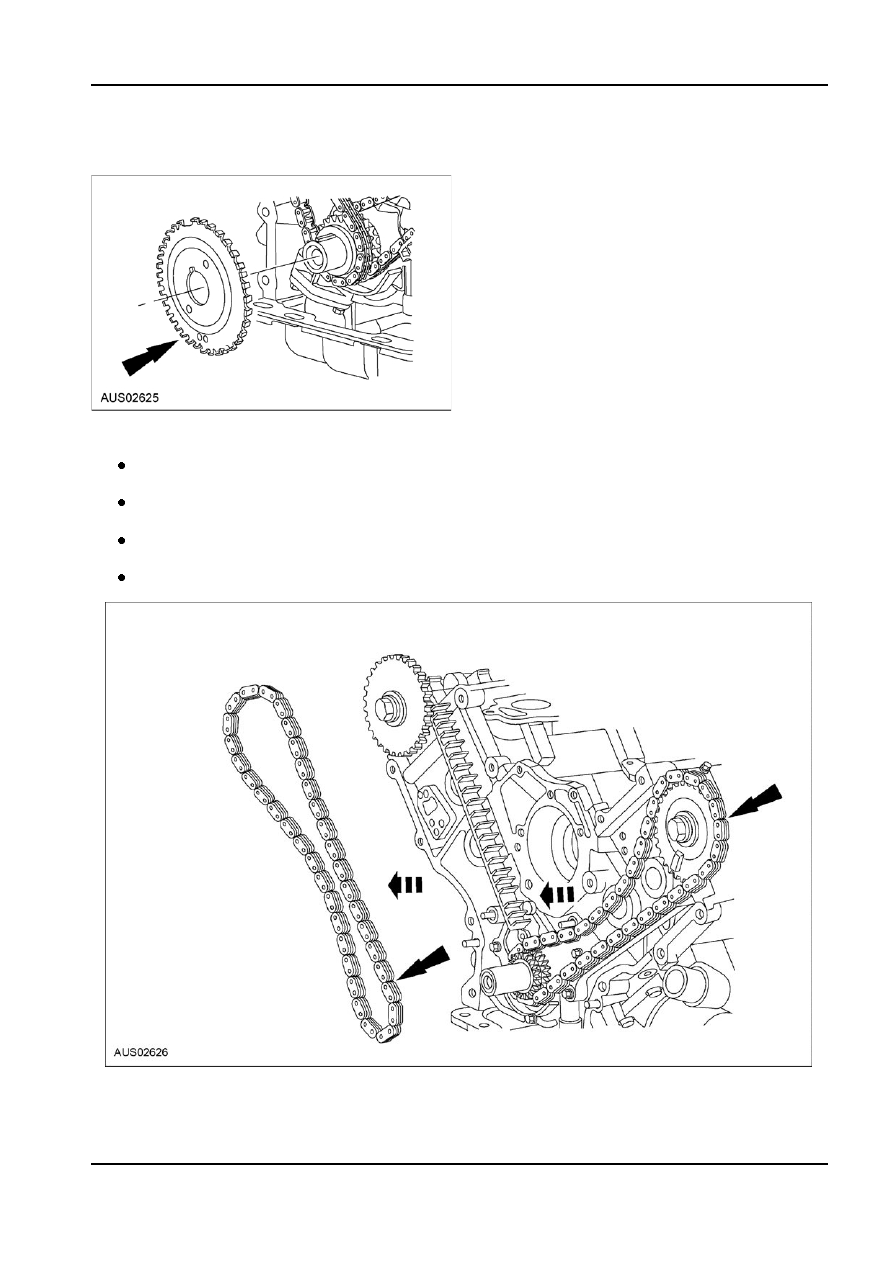

5.  Remove the ignition pulse wheel from the

crankshaft.

6.  Remove the RH and LH timing chains and the

crankshaft sprocket.

Remove the RH timing chain from the

camshaft sprocket.
Remove the RH timing chain from the

crankshaft sprocket.
Remove the LH timing chain from the

camshaft sprocket.
Remove the LH timing chain.
