303-01b-18

Engine — 5.4L (3V)

303-01b-18

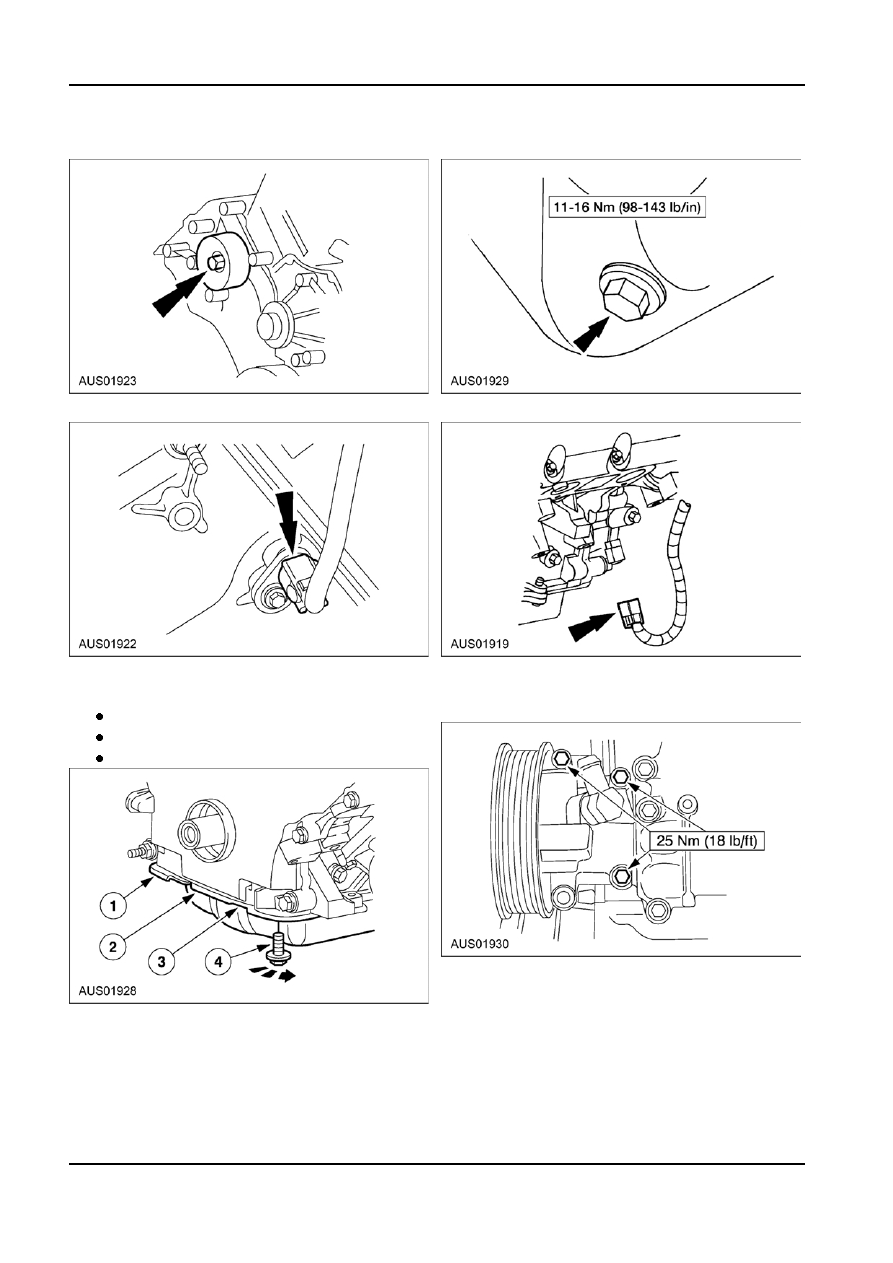

IN-VEHICLE REPAIR (Continued)

3.  Install the belt idler and the bolt.

8.  Install the drain plug.

4.  Connect the CMP sensor.

9.  Connect the CKP sensor.

5.  Raise the vehicle.

10. Refit A/C compressor.

6.  Tighten the sump bolts in three stages:

11. Position the power steering pump and install the

bolts.

a. Stage 1: Tighten to 2 Nm
b. Stage 2: Tighten to 20 Nm
c. Stage 3: Tighten an additional 60 degrees.

12. Install the crankshaft pulley. For additional

information, refer to Crankshaft Pulley in this

section.

7.  Install the crankshaft front oil seal. For additional

information, refer to Crankshaft Front Oil Seal in

this section.

G89777 en

303-01b-19

Engine — 5.4L (3V)

303-01b-19

IN-VEHICLE REPAIR (Continued)

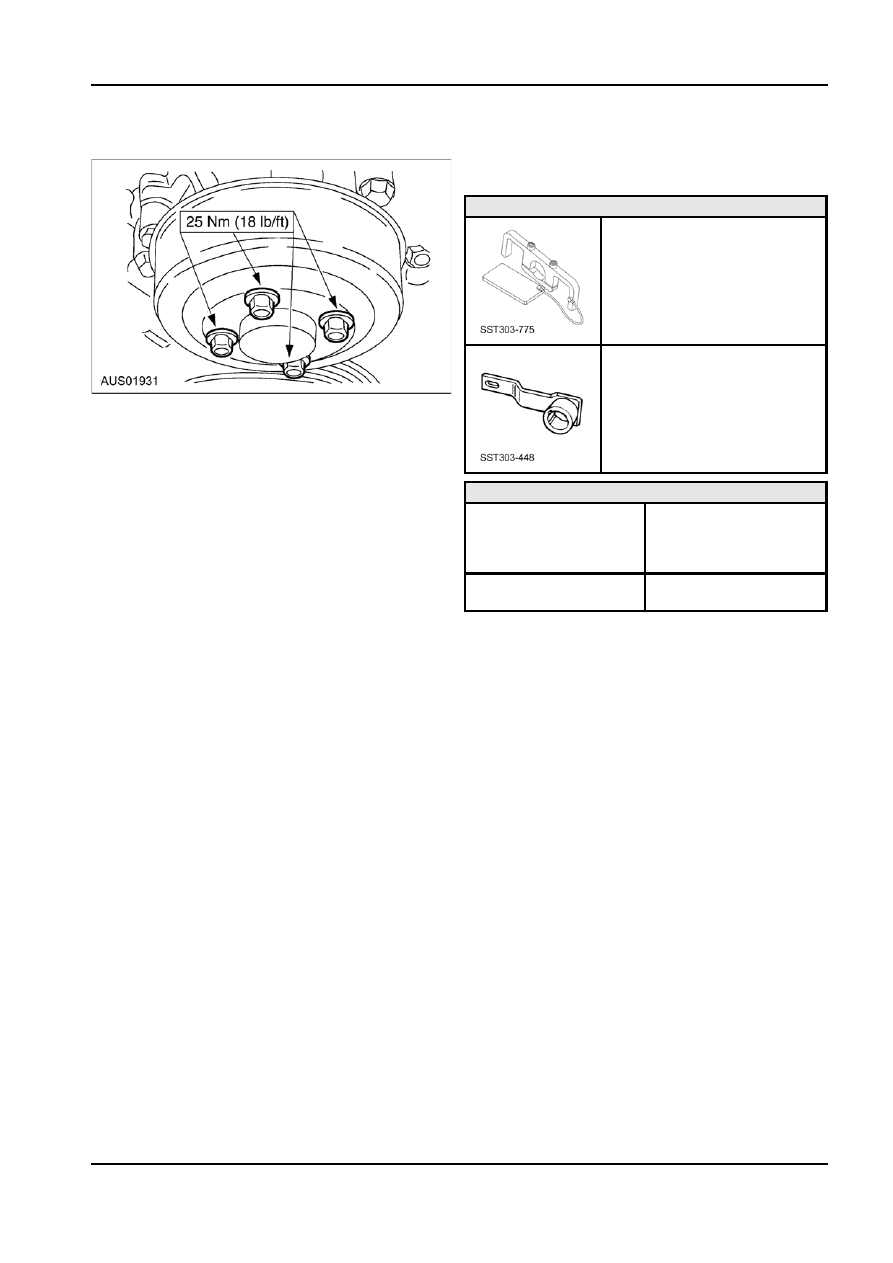

13. Install the water pump pulley and install the bolts.

VCT Sprocket Assemblies and VCT

Housings

Special Tool(s)

SST303-775 3 Valve Camshaft

Holding Tool

SST303-448 Crankshaft

Position Tool

14. Install the left and right valve cover. For additional

information, refer to Valve Cover-LH and Valve

Cover-RH in this section.

15. Refill the engine crankcase with clean engine oil.

Materials

Timing Gears, Chains, Tensioners,

Super Premium SAE

WSS-M2C153-H

5W-20

XO-5W20-QSP or

equivalent
Hydraulic Chain

1L3Z-6P250-AA

Tensioner Retaining Clip

G89778 en

303-01b-20

Engine — 5.4L (3V)

303-01b-20

IN-VEHICLE REPAIR (Continued)

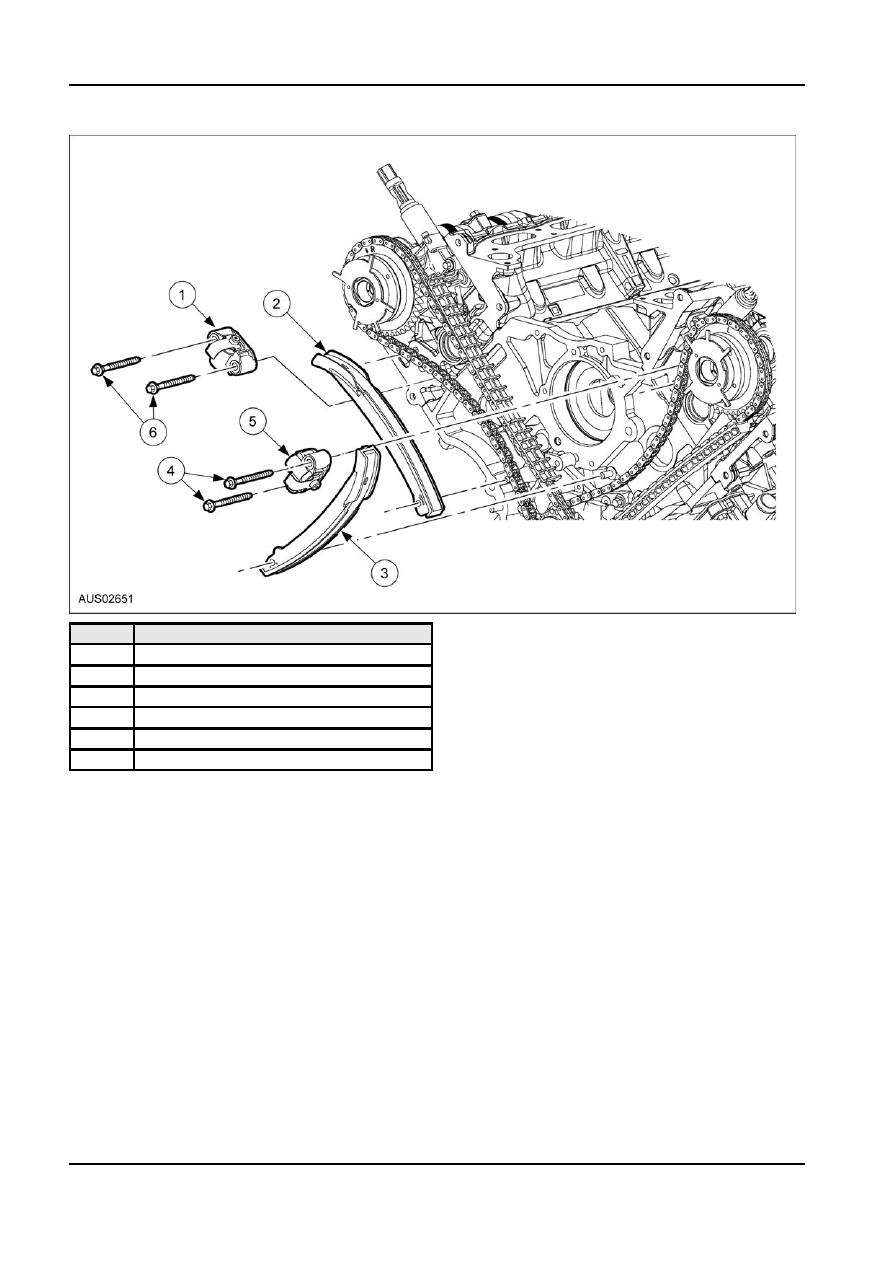

Item

Description

1

RH timing chain tensioner

2

RH timing chain tensioner arm

3

LH timing chain tensioner arm

4

LH timing chain tensioner bolts

5

LH timing chain tensioner

6

RH timing chain tensioner bolts

G89778 en

303-01b-21

Engine — 5.4L (3V)

303-01b-21

IN-VEHICLE REPAIR (Continued)

Item

Description

1

RH timing chain

2

LH timing chain

3

Crankshaft sprocket

4

Ignition pulse wheel
