Ford S-MAX (2014). Kılavuz - bölüm 24

2

3

E72259

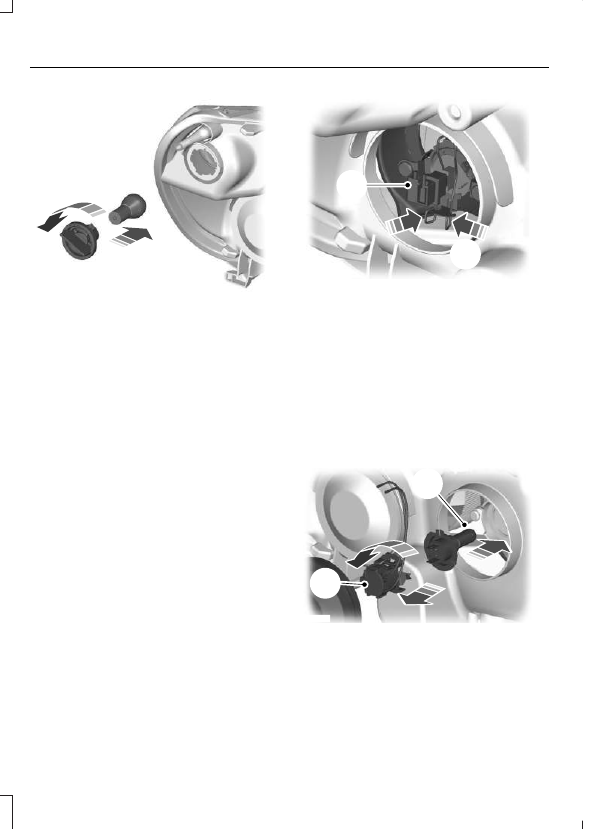

2. Ampul duyunu saat

yönünün tersine
döndürerek sökünüz.

3. Ampulü duyun içine doğru

hafifçe itiniz, saatin tersi
yönde döndürerek
sökünüz.

Uzun far

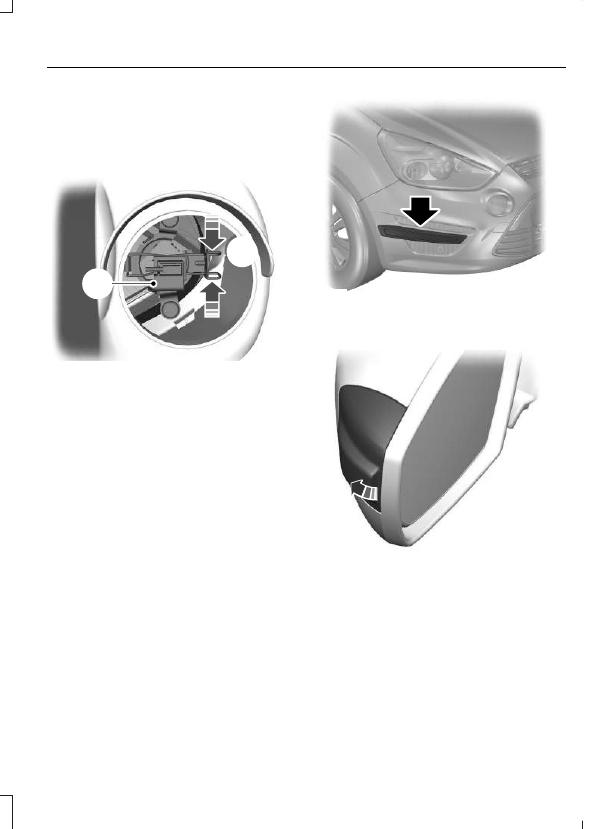

1. Farı sökünüz.  Bkz.Farın

Sökülmesi (sayfa 104).

3

2

E72261

2. Elektrik soketini ayırınız.

3. Klipsi açınız ve ampulü

sökünüz.

Kısa far

1. Farı sökünüz.  Bkz.Farın

Sökülmesi (sayfa 104).

3

2

E72260

2. Ampul duyunu saat

yönünün tersine
döndürerek sökünüz.

3. Ampulü sökünüz.

106

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Aydınlatma

Dönüş farı

1. Farı sökünüz.  Bkz.Farın

Sökülmesi (sayfa 104).

3

2

E72262

2. Elektrik soketini ayırınız.

3. Klipsi açınız ve ampulü

sökünüz.

Sürekli yanan farlar

Not:

 Bu parçalara servis

uygulanamaz, arızalanmaları



durumunda

Yetkili Servis

İstasyonuna başvurmanızı

tavsiye ederiz.

E126170

Yan sinyaller

E72263

1. Yan sinyalleri dikkatle

sökünüz.

107

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Aydınlatma

E72291

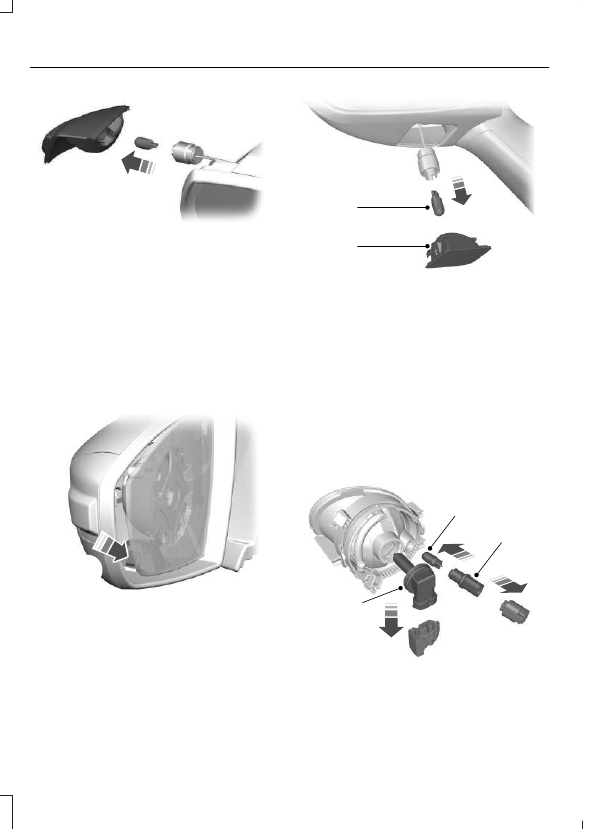

2. Ampul duyunu sökünüz.
3. Ampulü sökünüz.

Karşılama farı

Not: Ayna camını mümkün
olduğu kadar içeri
yerleştiriniz.

1

E72264

1. Bir tornavidayı ayna

mahfazası ile ayna camı
arasına sokunuz ve metal
tespit klipsini ayırınız.

E72265

2

3

2. Lambayı sökünüz.

3. Ampulü sökünüz.

Ön sis farı ve yan lamba
(S-MAX)

1. Sis farına erişmek için farı

çıkarınız.  Bkz.Farın
Sökülmesi (sayfa 104).

E126440

3

2

4

5

6

2. Elektrik soketini ayırınız.

108

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Aydınlatma

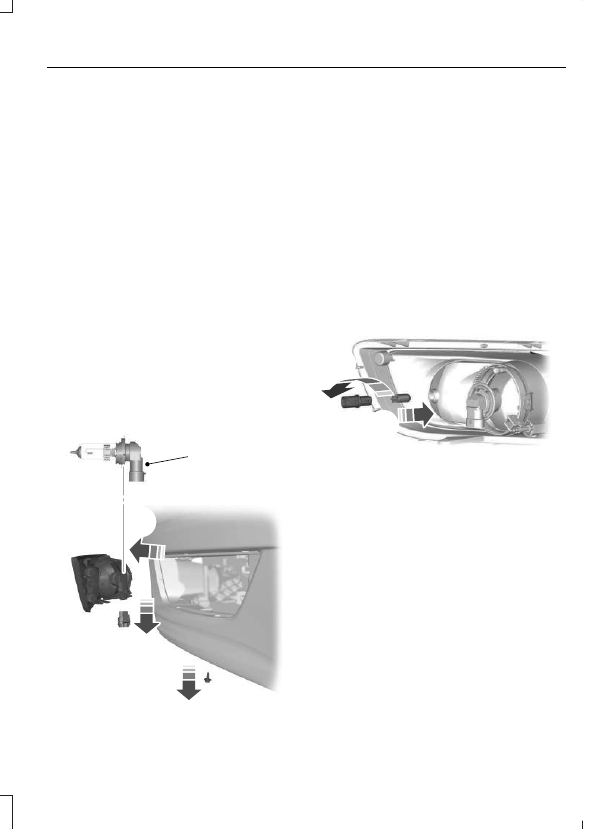

Not: Sis lambası ampulünü
ampul duyundan
ayıramazsınız.

3. Sis farı ampul duyunu

saat yönünün tersine
döndürerek sökünüz.

4. Elektrik soketini ayırınız.

5. Yan lamba ampul duyunu

saat yönünün tersine
döndürerek sökünüz.

6. Yan lamba ampulünü

çıkarınız.

Ön sis farı ve yan lamba
(Galaxy)

E126538

3

2

4

1

1. Vidayı sökünüz.

2. Lambayı sökünüz.

3. Sis farı elektrik soketini

ayırınız.

Not: Sis lambası ampulünü
ampul duyundan
ayıramazsınız.

4. Sis farı ampul duyunu

saat yönünün tersine
döndürerek sökünüz.

6

5

E72269

5. Yan lamba ampul duyunu

saat yönünün tersine
döndürerek sökünüz.

6. Yan lamba ampulünü

çıkarınız.

109

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Aydınlatma
