aküsünün boşalmasını
önlemek için bir süre sonra
tüm lambalar sönecektir.
Lambaları tekrar yakmak
için, kontağı kısa bir süre için
açınız.

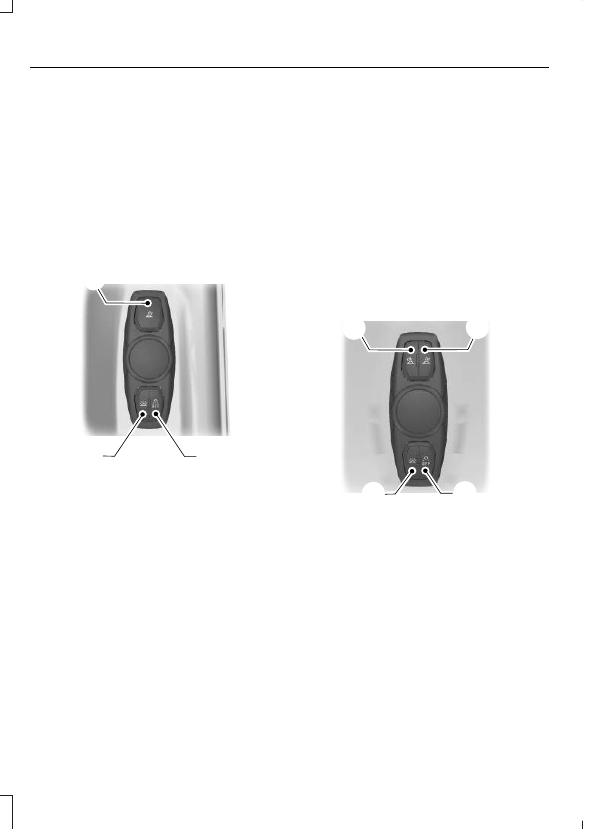

Yana takılmış lamba

B

C

E139419

A

Okuma lambasını
açma ve kapatma
anahtarı

A

Kapı işlev anahtarı

B

Tüm lambaları açma
ve kapatma anahtarı

C

B anahtarına basarsanız
kapı açıldığında tüm
lambalar kapalı kalır. Eski
duruma dönmek için
anahtara tekrar basınız.

C anahtarını kullanarak tüm
lambaları kumanda
edebilirsiniz.

Ortaya takılmış lamba

E139420

C

D

A

B

Sağ taraftaki okuma
lambasını açma ve
kapama anahtarı

A

Sol taraftaki okuma
lambasını açma ve
kapama anahtarı

B

102

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Aydınlatma

Kapı işlev anahtarı

C

Tüm lambaları açma
ve kapatma anahtarı

D

C anahtarına basarsanız
kapı açıldığında tüm
lambalar kapalı kalır. Eski
duruma dönmek için
anahtara tekrar basınız.

D anahtarını kullanarak tüm
lambaları kumanda
edebilirsiniz.

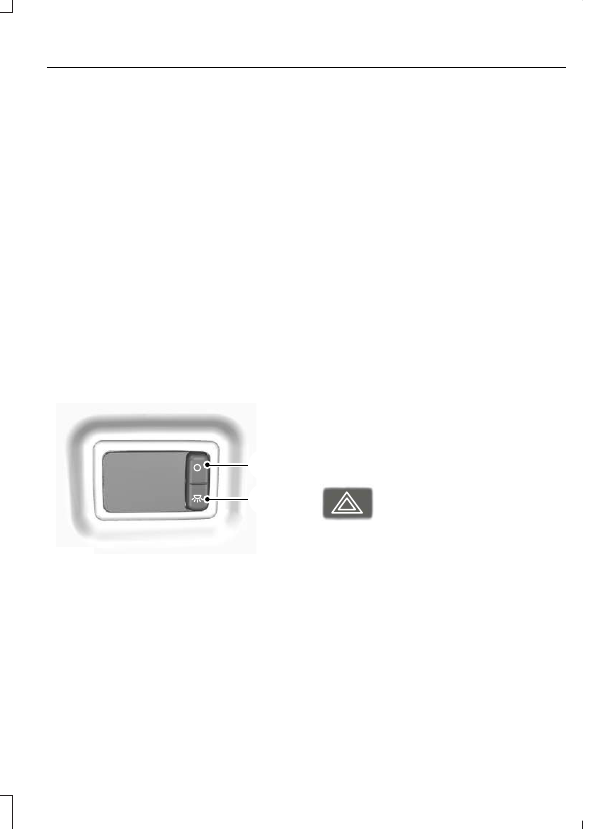

Makyaj aynası lambaları

A

B

E72900

Kapalı

A

Açık

B

Eğer kontak anahtarını
kapatırsanız, araç aküsünün
boşalmasını önlemek için
kısa bir süre sonra makyaj
aynası lambaları sönecektir.
Lambaları tekrar yakmak
için, kontağı kısa bir süre için
açınız.

FARLARIN
AYARLANMASI

Yolun sol veya sağ tarafında
sürüş için farları
ayarlamasını Yetkili
Servisinizden isteyiniz.

DÖRTLÜ FLAŞÖRLER

E71943

Öğe konumu için:
Bkz.Kısaca (sayfa 17).

103

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Aydınlatma

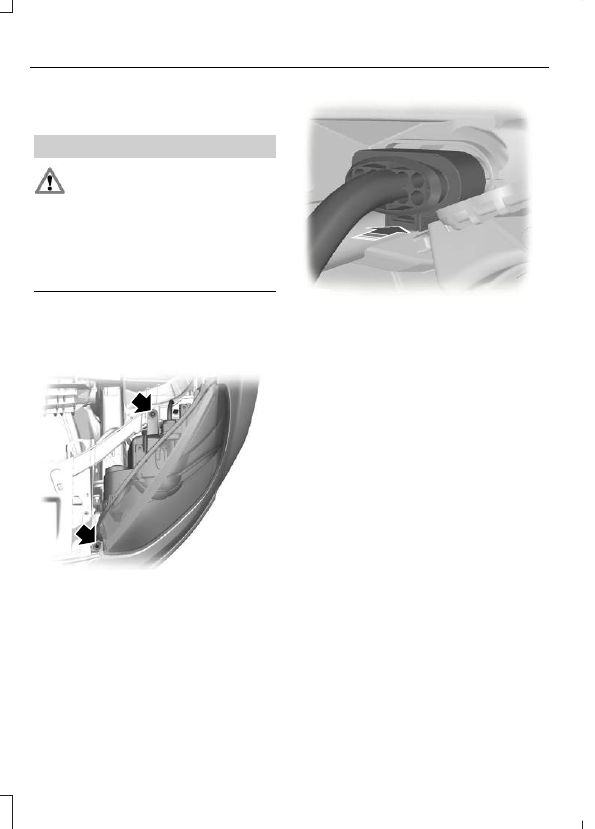

FARIN SÖKÜLMESİ

UYARI

Xenon ampullerin doğru
eğitimi almış bir

teknisyen tarafından
değiştirilmesini sağlayınız.
Elektrik çarpması tehlikesi
vardır.

1. Kaputu açınız.

Bkz.Kaputun açılması ve
kapatılması (sayfa 375).

E72257

Not: Farı çıkarırken ön
vidanın, far kaplamasında
kaldığından emin olunuz.

2. Vidaları sökünüz.

E88875

3. Elektrik soketini ayırınız.

4. Alt tespit noktasından

ayırmak için farı, aracın
ortasına doğru
olabildiğince çekiniz.

5. Farın dış tarafını kaldırınız

ve farı sökünüz.

Not: Farı takarken elektrik
soketini gerektiği gibi
bağladığınızdan emin olunuz.

Not: Farı takarken, farın alt
tespit noktasına tam olarak
oturduğundan emin olunuz.

Not: Farı takarken ön vidanın
far kaplamasında kaldığından
emin olunuz.

104

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Aydınlatma

Not: Farı takarken önce ön
vidayı sonra arka vidayı
sıkınız.

AMPUL DEĞİŞTİRİLMESİ

UYARILAR

Lambaları ve kontağı
kapatınız.

Sökmeden önce
ampulün soğumasını

bekleyiniz.

Xenon ampullerin doğru
eğitimi almış bir

teknisyen tarafından
değiştirilmesini sağlayınız.
Elektrik çarpması tehlikesi
vardır.

DİKKAT

Ampulün camına
dokunmayınız.

Sadece doğru teknik
özelliklere sahip ampuller

takınız.  Bkz.Ampul teknik
özellik tablosu (sayfa 116).

Not: Aşağıdaki talimatlar
ampulleri nasıl sökmeniz
gerektiğini açıklamaktadır.
Yeni parçaları, aksi
belirtilmediği sürece sökme
işleminin tersine sırayla
takınız.

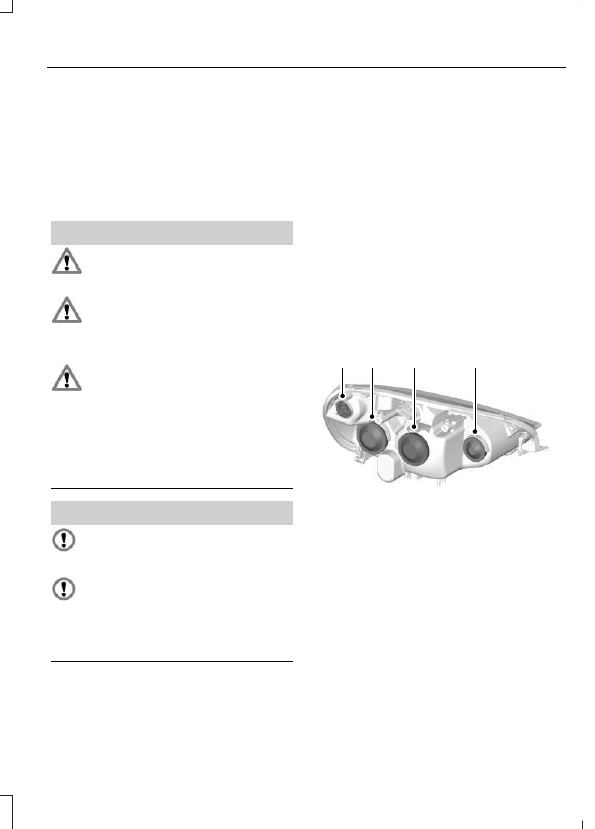

Far

Not: Ampullere ulaşmak için
kapakları sökünüz.

A

B

C

D

E72258

Sinyal lambası

A

Uzun far

B

Kısa far

C

Dönüş farı

D

Sinyal lambası

1. Farı sökünüz.  Bkz.Farın

Sökülmesi (sayfa 104).

105

Galaxy/S-MAX (CA1), trTUR, Edition date: 11/2013, None

Aydınlatma
