Ford Kuga C520 (2013). Kılavuz - bölüm 55

A

B

C

E142797

Sis lambası

A

Park lambası

B

Sinyal lambası

C

E142798

1.

Direksiyonu kilitlemek için çeviriniz.

2. Lamba grubuna ulaşmak için tespit

klipsini ön tekerlek çamur kalkanından
ayırınız.

E159629

3. Ampul tutucuyu saat yönünün tersine

çevirerek lamba grubundan ayırınız.

4. Elektrik soketini ayırınız.

5. Ampulü çekerek ampul tutucudan

ayırınız.

Yan Sinyaller

E72263

1.

Yan sinyalleri dikkatle sökünüz.

E72291

2. Ampul duyunu sökünüz.
3. Ampulü sökünüz.

Karşılama Farı

Not: Ayna camını mümkün olduğu kadar

içeri yerleştiriniz.

221

Bakım

1

E72264

1.

Bir tornavidayı ayna mahfazası ile ayna
camı arasına sokunuz ve metal tespit
klipsini ayırınız.

E72265

2

3

2. Lambayı sökünüz.

3. Ampulü sökünüz.

Arka Lambalar

Tip 1

Sinyal Lambası, Arka Lamba ve Fren
Lambası

2

3

E142473

1. Far kumandasının kapalı konumda

olduğundan emin olup bagaj kapağını

açınız.

2. Düz uçlu bir tornavida kullanarak iki

cıvata kapağını sökünüz.

3. İki cıvatayı lamba grubundan sökünüz.
4. Lamba grubunu dikkatle aracınızdan

çıkarınız.

Tip 2
Sinyal Lambası
Tip 1 ile aynı işlemleri uygulayarak sinyal

lambası ampulünü sökünüz.
Not: Bu arka lamba ve fren lambası

ampullerine servis uygulanamaz,

arızalanmaları durumunda Ford Yetkili

Servisi'ne başvurunuz.

222

Bakım

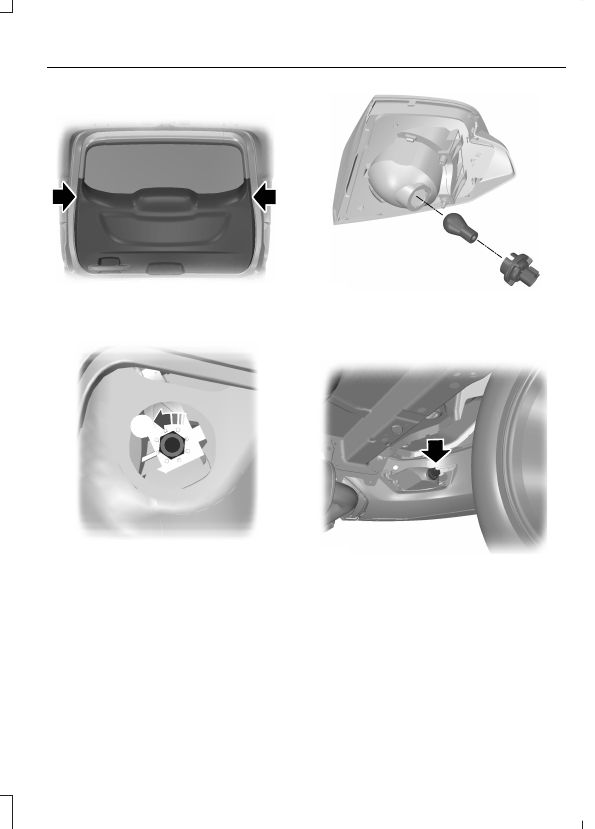

Geri Vites Lambası

E159417

1.

Döşeme panelini açmak için uygun bir
alet kullanınız.

2

E99412

2. Somunu lamba grubundan sökünüz.

3. Lamba grubunu dikkatle aracınızdan

çıkarınız.

E99413

4. Ampulü duyun içine doğru hafifçe itiniz,

saatin tersi yönde döndürerek sökünüz.

Arka Sis Lambası

E159201

1. Elektrik soketini ayırınız.
2. Ampulü saatin tersi yönde çevirip

çekerek çıkarınız.

Merkezi Üst Fren Lambası

Bu parçalara servis uygulanamaz,

arızalanmaları durumunda Ford Yetkili

Servisi'ne başvurunuz.

223

Bakım

Plaka Lambası

3

2

1

E72789

1.

Yaylı klipsi dikkatli bir şekilde açınız.

2. Lambayı sökünüz.

3. Ampulü saatin tersi yönde çeviriniz ve

sökünüz.

İç aydınlatma lambası

E99452

2

3

1

1.

Lambayı dikkatlice çıkarınız.

2. Ampul duyunu saatin tersi yönde

çeviriniz ve sökünüz.

3. Ampulü sökünüz.

Okuma lambaları

E99453

2

3

1

1.

Lambayı dikkatlice çıkarınız.

2. Ampul duyunu saatin tersi yönde

çeviriniz ve sökünüz.

3. Ampulü sökünüz.

Bagaj Bölmesi Lambası, Ayak
Bölmesi Lambası ve Bagaj Kapağı
Lambası

E72784

1. Lambayı dikkatlice kaldırınız.
2. Ampulü sökünüz.

224

Bakım
