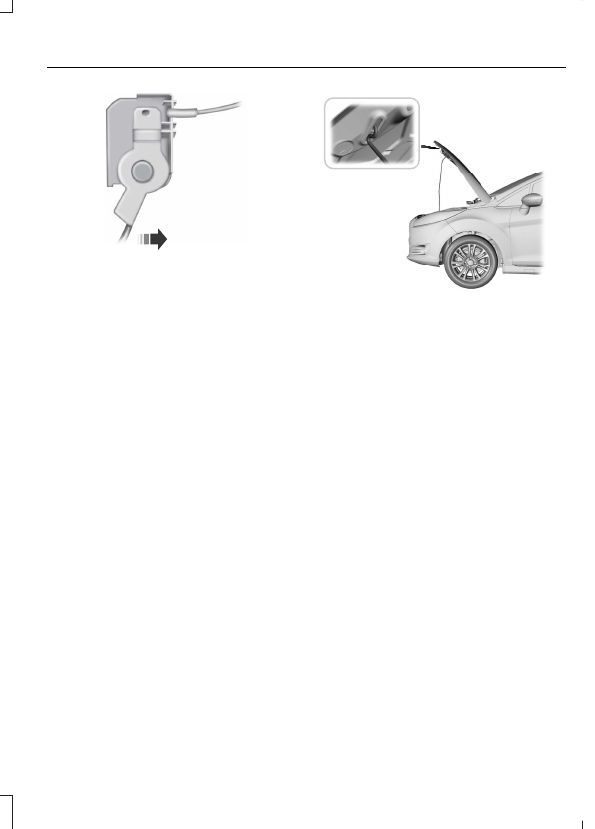

2. Mandalı sağa doğru hareket ettiriniz.

E87786

3. Kaputu açınız ve kaput destek çubuğu

ile destekleyiniz.

Kaputun Kapatılması

1. Kullandıktan sonra kaput destek

çubuğunu mandaldan çıkarınız ve

doğru şekilde yerine yerleştiriniz.

2. Kaputu indiriniz ve 20-30 cm (8-11 inç)

kala bırakarak kendi ağırlığıyla

kapanmasını sağlayınız.

Not: Kaputun doğru şekilde kapattığınızdan

emin olunuz.

213

Bakım

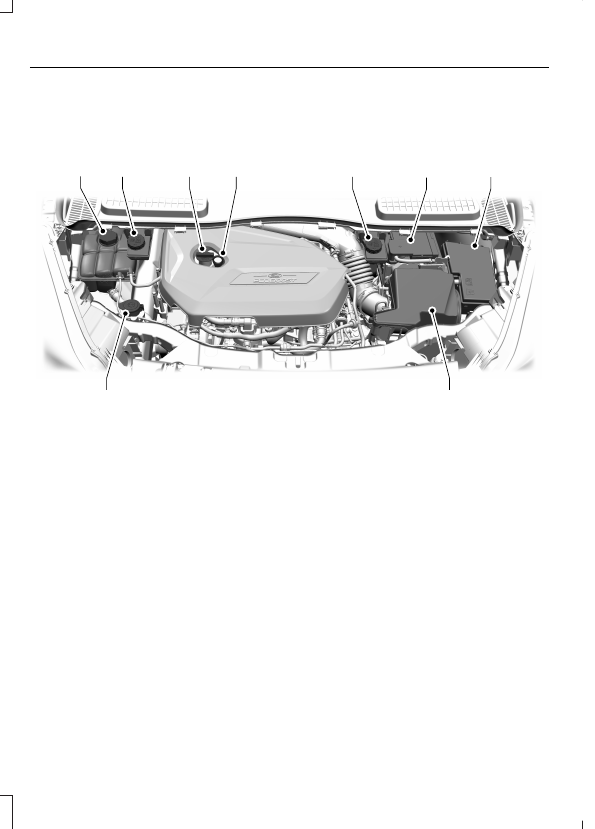

MOTOR BÖLMESİNE GENEL BAKIŞ - 1.6L ECOBOOST

(132KW/180PS) - SIGMA

Motor soğutma sıvısı deposu

*

:  Bkz.Motor soğutma sıvısı kontrolü (sayfa 217).

A

Fren sıvısı deposu (sağdan direksiyonlu)

*

:  Bkz.Fren hidroliği kontrolü (sayfa

217).

B

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü (sayfa 216).

C

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü (sayfa 216).

D

Fren sıvısı deposu (soldan direksiyonlu)

*

:  Bkz.Fren hidroliği kontrolü (sayfa

217).

E

Akü:  Bkz.12V Akünün Değiştirilmesi (sayfa 217).

F

Motor bölmesi sigorta kutusu:  Bkz.Sigortalar (sayfa 201).

G

Hava filtresi: Bakım gerektirmez.

H

Ön cam ve arka cam yıkayıcı sıvısı haznesi:  Bkz.Cam yıkama suyu kontrolü

(sayfa 217).

I

*

 Kolay tanınmaları için dolum kapakları ve motor yağı seviye çubukları renkli olarak

işaretlenmiştir.

214

Bakım

A

I

H

E

B

C

D

F

G

E158410

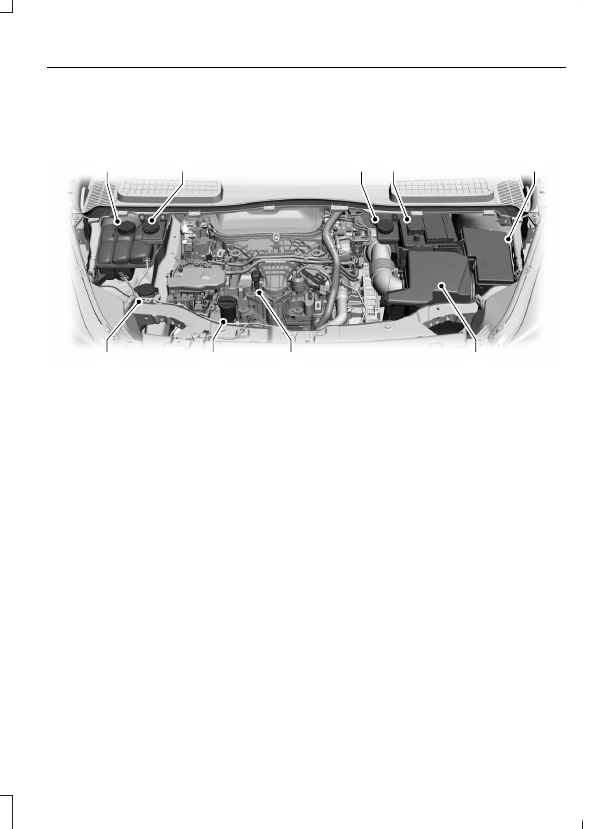

MOTOR BÖLMESİNE GENEL BAKIŞ - 2.0L DURATORQ-TDCI (DW)

DİZEL

E152530

A

I

H

G

F

B

D

C

E

Motor soğutma sıvısı deposu

*

:  Bkz.Motor soğutma sıvısı kontrolü (sayfa 217).

A

Fren sıvısı deposu (sağdan direksiyonlu)

*

:  Bkz.Fren hidroliği kontrolü (sayfa

217).

B

Fren sıvısı deposu (soldan direksiyonlu)

*

:  Bkz.Fren hidroliği kontrolü (sayfa

217).

C

Akü:  Bkz.12V Akünün Değiştirilmesi (sayfa 217).

D

Motor bölmesi sigorta kutusu:  Bkz.Sigortalar (sayfa 201).

E

Hava filtresi: Bakım gerektirmez.

F

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü (sayfa 216).

G

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü (sayfa 216).

H

Ön cam ve arka cam yıkayıcı sıvısı haznesi:  Bkz.Cam yıkama suyu kontrolü

(sayfa 217).

I

*

 Kolay tanınmaları için dolum kapakları ve motor yağı seviye çubukları renkli olarak

işaretlenmiştir.

215

Bakım

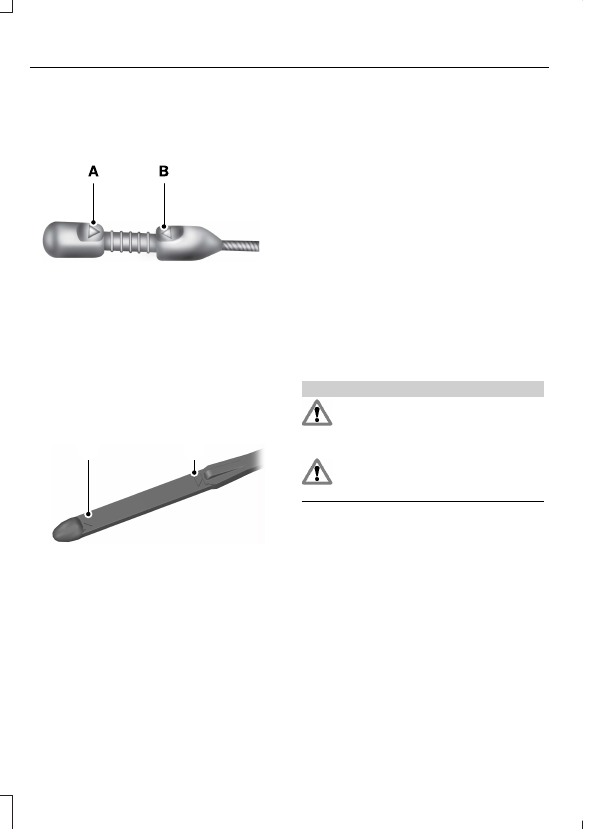

MOTOR YAĞI SEVİYE ÇUBUĞU

- 1.6L ECOBOOST™

A

N

I

M
MAKS

B

MOTOR YAĞI SEVİYE ÇUBUĞU

- 2.0L DURATORQ-TDCI (DW)

DİZEL

En düşük

A

En yüksek

B

MOTOR YAĞI KONTROLÜ

1. Aracın düz bir zeminde olduğundan

emin olunuz.

2. Motoru kapatınız ve yağın yağ karterine

inmesi için 10 dakika bekleyiniz.

3. Yağ seviye çubuğunu çıkarıp, çubuğu

temiz bir bezle siliniz. Yağ seviye

çubuğunu yerine takınız ve çubuğu yağ

seviyesini kontrol etmek için tekrar

çıkarınız.

Seviye en düşük işaretindeyse hemen yağ

ekleyiniz.  Bkz.Teknik Özellikler (sayfa

226).
Not:
Not: Seviyenin, en düşük ve en yüksek

işaretleri arasında olduğundan emin olunuz.
Not: Yağ katkı maddeleri kullanmayınız.

Bazı durumlarda bu maddeler motora hasar

verebilir.
Not: Yeni motorların yağ tüketimi yaklaşık

5000 kilometre (3000 mil) sonra normal

seviyesine ulaşır.

Yağ Ekleme

1. Dolum kapağını çıkarınız.
2. Ford teknik özelliklerini karşılayan yağ

ekleyiniz.  Bkz.Teknik Özellikler (sayfa

226).

3. Dolum kapağını değiştiriniz. Güçlü bir

dirençle karşılaşana kadar çeviriniz.

Not: En yüksek işaretinin üzerine çıkmayınız.

Yağ seviyesinin en yüksek işaretin üstünde

olması motor hasarına neden olabilir.
Not: Dökülen yağı emici bir bezle derhal

siliniz.

216

Bakım

E146020

E95543

B

A

UYARILAR

Sadece motor soğukken ekleyiniz.
Motor sıcaksa, motorun soğuması
için 10 dakika bekleyiniz. Dikkatli

olmamak yaralanmalara neden olabilir.

Motor çalışırken dolum kapağını
çıkartmayınız. Dikkatli olmamak
yaralanmalara neden olabilir.
