Ford KA (2009). Kılavuz - bölüm 31

123

S‹GORTA KONUMU

Ön gö¤üsteki sigortalar

Soldan direksiyonlu modeller

Sigortaya ulaflmak için presle tak›lm›fl
olan kapak E’yi sökmelisiniz. Kap›
cam›n›n bu¤usunun giderilmesi için 5A
sigorta ar›za teflhis soketi alan›nda flekil
31’de gösterildi¤i gibi yer almaktad›r.
fiekil 32’de gösterilen kumanda birimi
pedallar›n arkas›ndaki alt bölgede
bulunmaktad›r.

Sa¤dan direksiyonlu modeller

fiekil 32’de gösterilen sigorta kutusuna
ulaflmak için torpido gözündeki

F

klapesini aç›n›z flekil 33.

flekil 31

E

KA00107m

flekil 32

KA00100m

flekil 33

F

KA00125m

UYARI

LAMBALARI VE MESAJLARI

BAKIM VE ÖZEN

TEKN‹K

ÖZELL‹KLER

ALFABET‹K

D‹Z‹N

OTOMOB‹L‹N‹Z

EMN‹YET

ÇALIfiTIRMA VE SÜRÜfi

AC‹L DURUM SIRASINDA

124

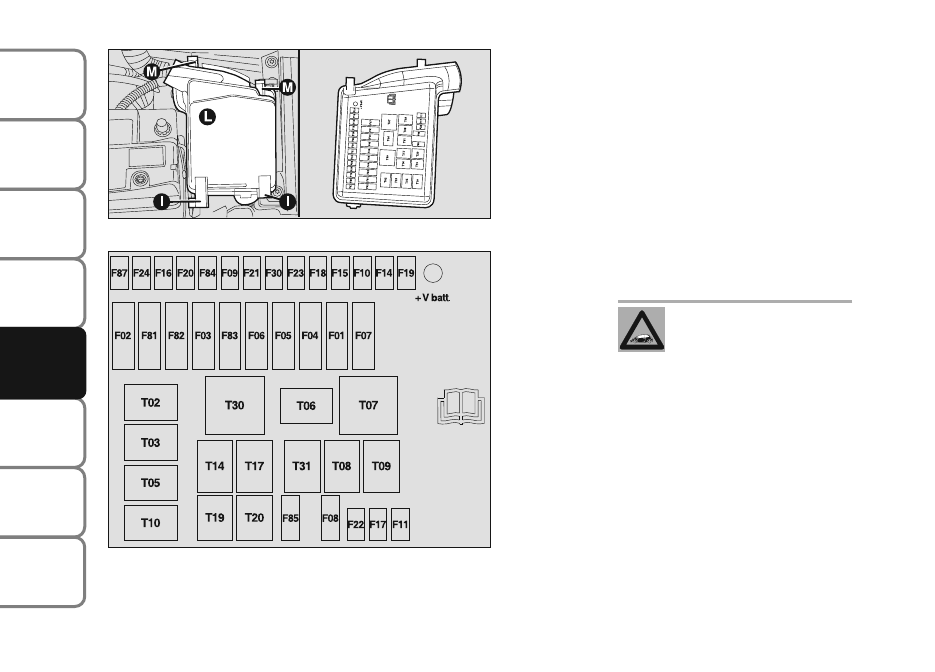

Motor bölmesi kumanda birimi
flekil 34 ve 35

Motor bölmesinin sa¤ taraf›nda akünün
yan›nda ikinci bir kumanda birimi yer
almaktad›r, eriflmek için I aksam›na
bas›n›z, M t›rnaklar›n› kurtar›n›z ve L
kapa¤›n› ç›kar›n›z.

Her bir sigortaya karfl›l›k gelen elektrikli
parçan›n kimlik numaras› kapa¤›n
arkas›nda bulunabilir.

flekil 34

flekil 35

KA00101m

KA00102m

Motor bölmesini y›kamaya
gerek duyarsan›z, motor
bölmesi kumanda birimine
su jeti ile do¤rudan su

püskürtmemeye dikkat ediniz.

UYARI

LAMBALARI VE MESAJLARI

BAKIM VE ÖZEN

TEKN‹K

ÖZELL‹KLER

ALFABET‹K

D‹Z‹N

OTOMOB‹L‹N‹Z

EMN‹YET

ÇALIfiTIRMA VE SÜRÜfi

AC‹L DURUM SIRASINDA

125

F12
F13
F31
F32
F36
F37
F38
F43
F47
F48
F49
F50
F51
F53

7.5
7.5

5

7.5

10

5

20
15
20
20

5

7.5
7.5

5

F01
F02
F03
F04
F05
F06
F06
F07
F08
F09
F10

60
20
20
40
70
20
30
40
30

-

15

S‹GORTA TABLOSU

Ön gö¤üs kumanda birimi – flekil 32

S‹GORTA

AMP

Sa¤ k›sa far güç beslemesi
Sol k›sa far ve far seviye kumanda birimi güç
Motor bölmesi ba¤lant› birimi anahtar›
Ön ve arka ayd›nlatma lambalar›, bagaj bölmesi
Ar›za teflhis doketi, radyo, klima kumandas›, EOBD
Fren lambas› anahtar›, gösterge paneli devre dü¤ümü
Merkezi kap› kilitleme
Ön cam/arka cam y›kama pompas›
Sürücü elektrikli camlar›
Yolcu elektrikli camlar›
Park sensörü, arka lamba anahtarlar›, elektrikli camlar
Hava yast›¤› devre dü¤ümü
Radyo anahtar›, klima kumandas›, fren lambalar›
Gösterge paneli devre dü¤ümü

Motor bölmesi kumanda birimi – flekil 35

S‹GORTA

AMP

Gövde bilgisayar› kumanda birimi
Derin bas hoparlöer, hi-fi müzik sistemi amplifikatörü
Kontak anahtar›
ABS kumanda birimi (pompa güç beslemesi)
EPS
Tek devirli motor so¤utma fan›
Tek devirli motor so¤utma fan›, düflük devirli motor
Yüksek devirli motor so¤utma fan›
Klima kumanda sistemi fan›
Yedek
Kornalar

UYARI

LAMBALARI VE MESAJLARI

BAKIM VE ÖZEN

TEKN‹K

ÖZELL‹KLER

ALFABET‹K

D‹Z‹N

OTOMOB‹L‹N‹Z

EMN‹YET

ÇALIfiTIRMA VE SÜRÜfi

AC‹L DURUM SIRASINDA

126

F11
F14
F15
F16
F17
F18
F18
F19
F20
F21
F22
F22
F23
F24
F30
F81
F82
F83
F84
F85
F87

10
15
15

7.5

10

7.5
7.5
7.5

30
15
15
20
20

7.5

15
50

-

50

-

15

7.5

Motor bölmesi kumanda birimi – flekil 35

S‹GORTA

AMP

Motor kumanda birimi (ikincil yükler)
Uzun farlar
Is›tmal› koltuklar
+15 Motor kumanda birimi
Motor kumanda birimi
Motor kumanda birimi (1,2 L Duratec)
Motor kumanda birimi, röle sarg›s› (1,3 litre Duratorq)
Klima kompresörü
Is›tmal› arka cam, ayna bu¤u gidericiler
Yak›t pompas›
Ateflleme sarg›s›, enjektörler (1,2L Duratec)
Motor kumanda birimi (1,3 L Duratorq)
ABS kumanda birimi (Kumanda birimi güç beslemesi
+15 ABS kumanda birimi (pompa güç beslemesi
Sis lambalar›
K›zd›rma bujisi kumanda birimi (1,3 L Duratorq)
Yedek
Is›tmal› ön cam
Yedek
Ön soket (çakmak siflli veya çakmafl fiflsiz)
+ 15 geri vites lambalar›, yak›tta su var alg›lay›c›s›,
T02, T05, T14 ve T19 röle sarg›lar› için
