Ford KA (2009). Kılavuz - bölüm 29

115

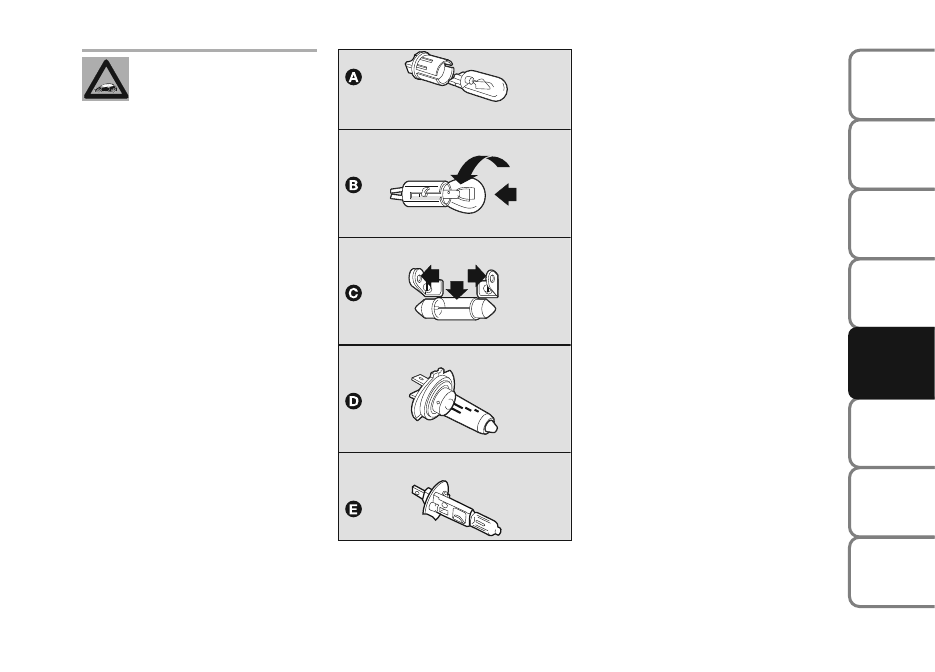

AMPUL T‹PLER‹ flekil 10

Arac›n›za farkl› tipte ampuller tak›lm›flt›r:

A Cam ampul: yerine klipslenmifltir.

Ç›karmak için çekiniz.

B Süngülü ampuller: bu tip ampulü

duyundan ç›karmak için ampule
bast›r›p saat yönün tersine çeviriniz.

C Silindirik ampuller: ç›karmak için

ampulü temas noktalar›ndan
kurtar›n›z.

D Halojen ampuller: ampulü

sökmek için tespit klipsini ilgili
yuvadan serbest b›rak›n›z.

E Halojen ampuller: ampulü

sökmek için tespit klipsini ilgili
yuvadan serbest b›rak›n›z.

KA00110m

flekil 10

Mümkünse Ford Yetkili
Servisinin ampulleri
de¤ifltirmesini öneririz. Seyir
halinde olan arac›n

güvenli¤i ve yasal yapt›r›mlardan
kaç›nmak için d›fl lambalar›n düzgün
çal›flmas› ve yönlendirilmesi
gereklidir.

ÖNEML‹ Far›n iç yüzeyinde hafif bir
bu¤u görülebilir. bir ar›zay› belirtmez ve
de havadaki nem ve düflük s›cakl›ktan
kaynaklan›r. Farlar yak›ld›¤›nda
bu¤ulanma hemen ortadan
kaybolacakt›r. Farlar›n içinde damlac›klar
olmas› su s›zd›¤›n› gösterir. Ford Yetkili
Servisine gidiniz.

UYARI

LAMBALARI VE MESAJLARI

BAKIM VE ÖZEN

TEKN‹K

ÖZELL‹KLER

ALFABET‹K

D‹Z‹N

OTOMOB‹L‹N‹Z

EMN‹YET

ÇALIfiTIRMA VE SÜRÜfi

AC‹L DURUM SIRASINDA

116

Ampul

Tipi

Güç

Ref. flekil

Uzun far

K›sa far

Ön yan lambalar/gündüz sürüfl farlar›

Ön sinyal lambalar›

Yan sinyal lambalar›

Arka sinyal lambalar›

Arka konum lambas›

Stop lambas›

Geri vites

Arka sis lambalar›

Tavan (ayd›nlatma) lambas›

Bagaj bölmesi lambas›

Plaka lambalar›

Sis lambalar›

‹lave stop lambas› (3. stop lambas›)

H4

H4

W5W

PY21W

W5W

PY21W

P21/5

P21/5

P21W

P21W

C10W

W5W

C5W

H1

W5W

55W

55W

5W

21W

5W

21W

21/5W

21/5W

21W

21W

10W

5W

5W

55W

5W

D

D

A

B

A

B

B

B

B

B

C

A

C

E

A

UYARI

LAMBALARI VE MESAJLARI

BAKIM VE ÖZEN

TEKN‹K

ÖZELL‹KLER

ALFABET‹K

D‹Z‹N

OTOMOB‹L‹N‹Z

EMN‹YET

ÇALIfiTIRMA VE SÜRÜfi

AC‹L DURUM SIRASINDA

117

Baz› modellerde ön lamba tak›m›n
ampullerini de¤ifltirmek için far›n
tamamen sökülmesi gereklidir.

Birimi ayarlamak için afla¤›daki ifllemleri
yap›n›z:
r klapeyi G-flekil 13 ortaya ç›karmak

için tekerlekleri d›flar›ya do¤ru
döndürünüz, klapeyi aç›n›z ve
sabitleme eleman›n› ç›kar›n›z;

ARAÇ DIfiINDAK‹ B‹R

LAMBANIN YANMASI

DURUMUNDA

Ampulün tipi ve anma gücü için bkz.
“Ampul de¤ifltirme”.

ÖN LAMBA TAKIMI

Ön lamba tak›m›nda yan lamba, k›sa far,
uzun far ve sinyal lambas› ampulleri
bulunmaktad›r.

Ampuller lamba biriminin içine afla¤›daki
gibi yerlefltirilmifltir flekil 11:

A yan lambalar

B k›sa far/uzun far (çift far)

C sinyal lambalar›

Motor bölmesinden ifllem yaparken
lastik kapa¤› D-flekil 12 yan lamba
ampullerine eriflmek için ç›kar›n›z:
kapa¤› E-flekil 12 uzun/k›sa fara ulaflmak
için ç›kar›n›z; duyu F-flekil 12 sinyal
lambas› ampulüne ulaflmak için saat
yönünün tersinde çeviriniz.

flekil 12

F

E

D

KA00086m

flekil 11

C

B

A

KA00085m

r kaputu kald›rd›ktan sonra flekil 14’de

gösterilen noktalarda yer alan H ve I
c›vatalar›n› ç›kar›n›z.

r far› sökünüz.

flekil 13

G

KA00117m

flekil 14

H

I

KA00118m

UYARI

LAMBALARI VE MESAJLARI

BAKIM VE ÖZEN

TEKN‹K

ÖZELL‹KLER

ALFABET‹K

D‹Z‹N

OTOMOB‹L‹N‹Z

EMN‹YET

ÇALIfiTIRMA VE SÜRÜfi

AC‹L DURUM SIRASINDA

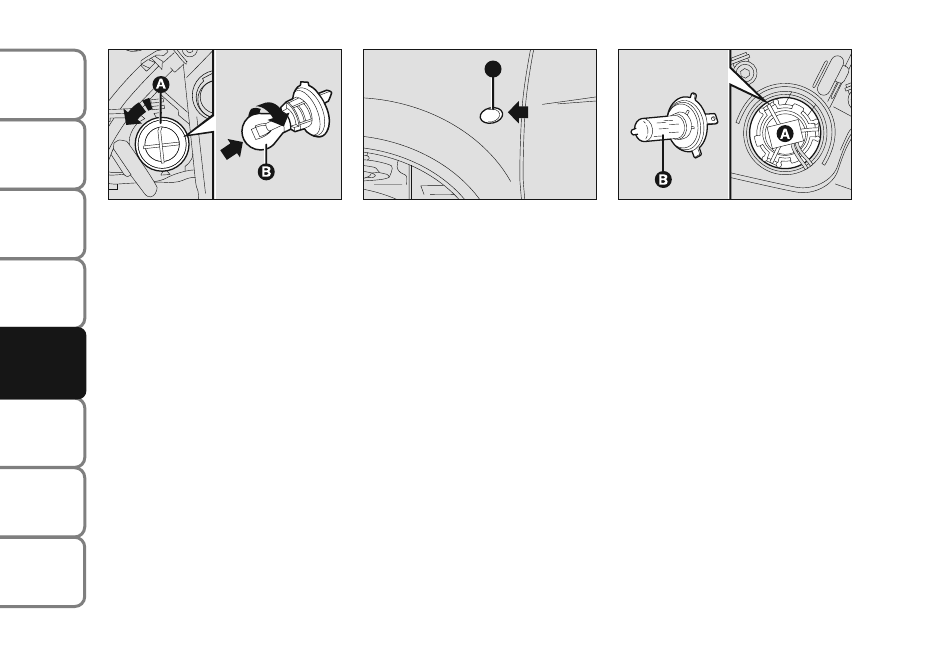

KISA/UZUN FAR

Ampulü de¤ifltirmek için afla¤›dakileri
yap›n›z;
r yukar›da bahsedilen koruyucu lastik

kapa¤› sökünüz;

r ortadaki elektrik soketine A-flekil 17

bast›n›z ve grubu ç›kar›n›z;

r ampulü B ç›kar›n›z ve de¤ifltiriniz;
r metalik k›sm› reflektördeki oyuklarla

denk getirerek yeni ampulü tak›n›z;

r duy mandallar›n› yeniden tak›n›z ve

elektrik soketini ba¤lay›n›z;

r A kapa¤›n› tekrar tak›p düzgün

flekilde kilitleyiniz.

Yan lambalar

Ampulü de¤ifltirmek için afla¤›dakileri
yap›n›z;
r okla gösterilen noktadan kald›r›n›z,

sabitleme klipsine bas›tarak gubu
ç›kar›n›z B-flekil 16;

r duyu saat yönünü tersine çeviriniz

ampulü ç›kar›p de¤ifltiriniz;

r duyu lenslere tekrar tak›n›z ard›ndan

B grubunu sabitleme klipsinin klik sesi
ç›kard›¤›ndan emin olarak tak›n›z.

flekil 17

KA00089m

118

S‹NYAL LAMBALARI

Ön

Ampulü de¤ifltirmek için afla¤›dakileri
yap›n›z;
r duyu A-flekil 15 saat yönünde

çeviriniz ve ç›kar›n›z;

r hafifçe bast›rarak B ampulünü

ç›kar›n›z ve saat yönünde çevirip
ard›ndan ampulü de¤ifltiriniz;

r saat yönünde çevirerek duyu A

tak›n›z ve düzgün bir flekilde
kilitleyiniz;

flekil 16

B

KA00088m

flekil 15

KA00087m
