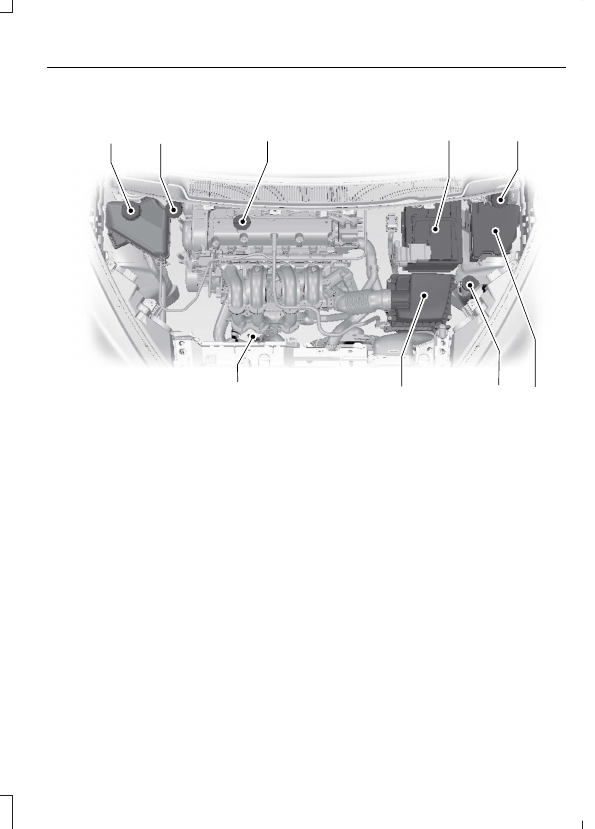

MOTOR BÖLMESİNE GENEL BAKIŞ - 1.25L DURATEC-16V (SIGMA)

Motor soğutma sıvısı deposu

*

:  Bkz.

A

Fren ve debriyaj (kavrama) sıvısı deposu (sağdan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 120).

B

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü (sayfa 119).

C

Akü:  Bkz.12V Akünün Değiştirilmesi (sayfa 121).

D

Fren ve debriyaj (kavrama) sıvısı deposu (soldan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 120).

E

Motor bölmesi sigorta kutusu.  Bkz.Sigortalar (sayfa 102).

F

Ön cam ve arka cam yıkama sıvısı haznesi:  Bkz.Cam yıkama suyu kontrolü

(sayfa 120).

G

Hava filtresi: Bakım gerektirmez.

H

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü (sayfa 119).

I

*

 Kolay tanınmaları için dolum kapakları ve motor yağı seviye çubukları renkli olarak

işaretlenmiştir.

113

Bakım

 (sayfa 120).

Motor Soğutma SuyuDenetimi

E141517

A

B

C

D

E

I

H

G

F

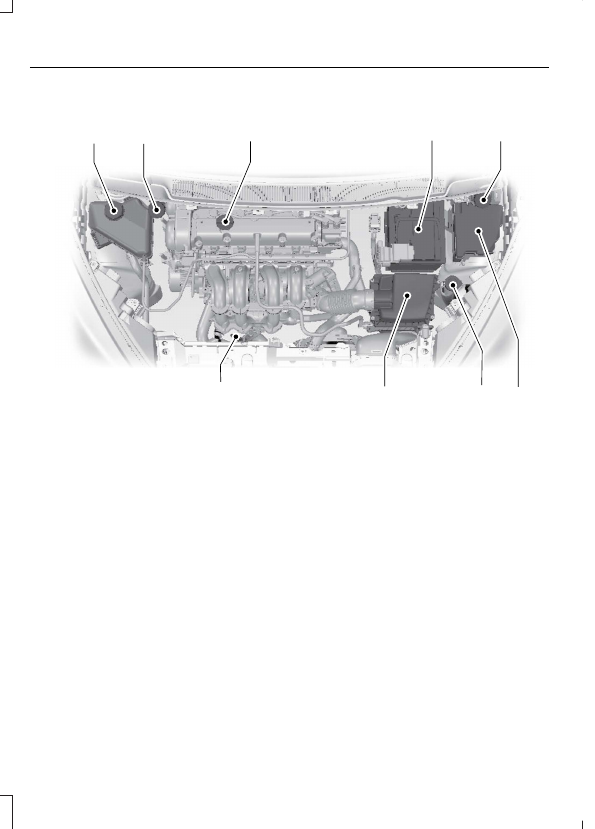

MOTOR BÖLMESİNE GENEL BAKIŞ - 1.4L DURATEC-16V (SIGMA)

Motor soğutma sıvısı deposu

*

:  Bkz.Motor soğutma sıvısı kontrolü (sayfa 120).

A

Fren ve debriyaj (kavrama) sıvısı deposu (sağdan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 120).

B

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü (sayfa 119).

C

Akü:  Bkz.12V Akünün Değiştirilmesi (sayfa 121).

D

Fren ve debriyaj (kavrama) sıvısı deposu (soldan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 120).

E

Motor bölmesi sigorta kutusu.  Bkz.Sigortalar (sayfa 102).

F

Ön cam ve arka cam yıkama sıvısı haznesi:  Bkz.Cam yıkama suyu kontrolü

(sayfa 120).

G

Hava filtresi: Bakım gerektirmez.

H

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü (sayfa 119).

I

*

 Kolay tanınmaları için dolum kapakları ve motor yağı seviye çubukları renkli olarak

işaretlenmiştir.

114

Bakım

E141517

A

B

C

D

E

I

H

G

F

MOTOR BÖLMESİNE GENEL BAKIŞ - 1.6L DURATEC-16V (SIGMA)

Motor soğutma sıvısı deposu

*

:  Bkz.Motor soğutma sıvısı kontrolü (sayfa 120).

A

Fren ve debriyaj (kavrama) sıvısı deposu (sağdan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 120).

B

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü (sayfa 119).

C

Akü:  Bkz.12V Akünün Değiştirilmesi (sayfa 121).

D

Fren ve debriyaj (kavrama) sıvısı deposu (soldan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 120).

E

Motor bölmesi sigorta kutusu.  Bkz.Sigortalar (sayfa 102).

F

Ön cam ve arka cam yıkama sıvısı haznesi:  Bkz.Cam yıkama suyu kontrolü

(sayfa 120).

G

Hava filtresi: Bakım gerektirmez.

H

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü (sayfa 119).

I

*

 Kolay tanınmaları için dolum kapakları ve motor yağı seviye çubukları renkli olarak

işaretlenmiştir.

115

Bakım

E141517

A

B

C

D

E

I

H

G

F

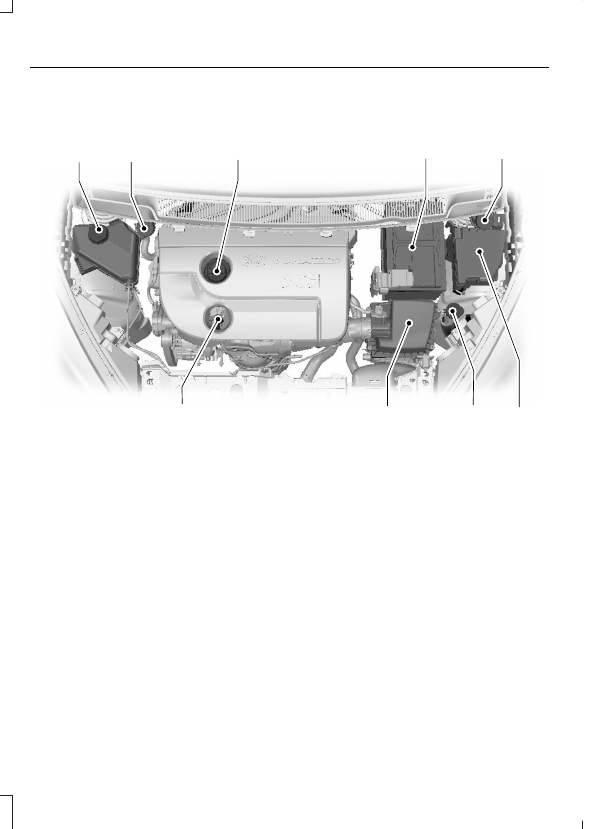

MOTOR BÖLMESINE GENEL BAKIŞ - 1.5L DURATORQ-TDCI
(67KW/91PS)

E141543

A

B

C

D

E

I

H

G

F

Motor soğutma sıvısı deposu

*

:  Bkz.Engine Coolant Check (sayfa 120).

A

Fren ve debriyaj (kavrama) sıvısı deposu (sağdan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 120).

B

Motor yağı dolum kapağı

*

:  Bkz.Motor yağı kontrolü (sayfa 119).

C

Akü:  Bkz.12V Akünün Değiştirilmesi (sayfa 121).

D

Fren ve debriyaj (kavrama) sıvısı deposu (soldan direksiyonlu)

*

:  Bkz.Fren ve

kavrama sıvısı kontrolü (sayfa 120).

E

Motor bölmesi sigorta kutusu.  Bkz.Sigortalar (sayfa 102).

F

Ön cam ve arka cam yıkama sıvısı haznesi:  Bkz.Cam yıkama suyu kontrolü
(sayfa 120).

G

Hava filtresi: Bakım gerektirmez.

H

Motor yağı seviye çubuğu

*

:  Bkz.Motor yağı kontrolü (sayfa 119).

I

*

 Kolay tanınmaları için dolum kapakları ve motor yağı seviye çubukları renkli olarak

işaretlenmiştir.

116
