Ford Fiesta B209 (2013). Kılavuz - bölüm 26

Korumalı devreler

Sigorta

değeri

Sigorta

Kullanılmıyor

-

30

Kullanılmıyor

-

31

Korna, akü koruyucusu, anahtarsız araç modülü

20 A

32

Isıtmalı arka cam

20 A

33

Yakıt pompası rölesi, dizel yakıt ısıtıcısı

20 A

34

Sınıf I alarm sistemi

15 A

35

Otomatik vites kutusu kumanda birimi

7,5A

36

Sol ön kapı modülü

25 A

37

Sağ ön kapı modülü

25 A

38

Sol arka kapı modülü

25 A

39

Sağ arka kapı modülü

25 A

40

Açılıp kapatılan devreler

Röle

Soğutma sistemi fanı

R1

Isıtmalı ön cam

R2

Güç kumanda modülü

R3

Uzun far

R4

Kullanılmıyor

R5

Kullanılmıyor

R6

Motor soğutma fanı

R7

Marş motoru

R8

Klima kavraması

R9

Ön sis farları

R10

Yakıt pompası, dizel yakıt ısıtıcısı

R11

Geri vites lambası

R12

Isıtıcı üfleyici fanı

R13

105

Sigortalar

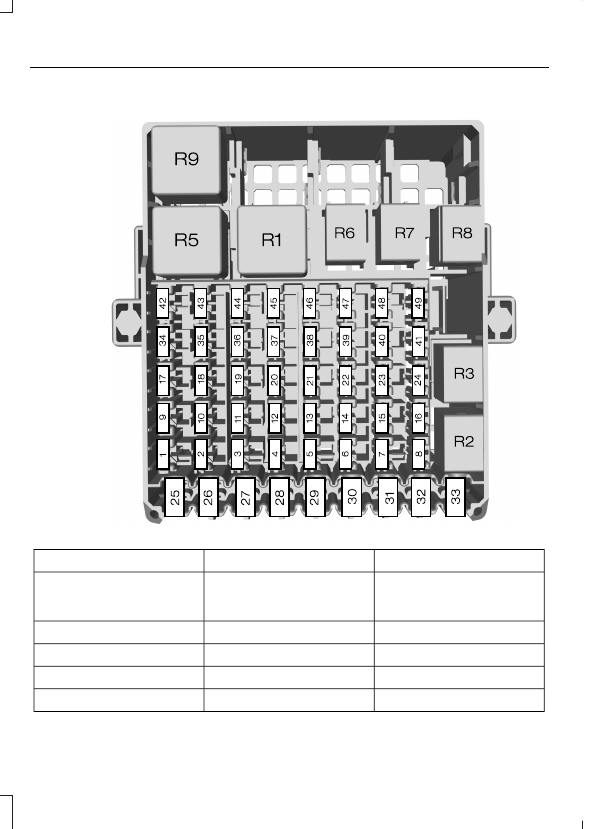

Yolcu Bölmesi Sigorta Kutusu

E125748

Korumalı devreler

Sigorta değeri

Sigorta

Ateşleme, otomatik

silecekler, ısıtmalı ön cam,

tavan lambası, iç ayna

7,5 A

1

Stop lambaları

10 A

2

Geri vites lambası

7,5 A

3

Far seviye ayarı

7,5 A

4

Ön cam silecekleri

20 A

5

106

Sigortalar

Korumalı devreler

Sigorta değeri

Sigorta

Arka cam sileceği

15 A

6

Yıkayıcı pompası

15 A

7

Kullanılmıyor

-

8

Isıtmalı yolcu koltuğu

15 A

9

Isıtmalı sürücü koltuğu

15 A

10

Kullanılmıyor

-

11

Hava yastığı modülü

10 A

12

Ateşleme, elektrikli

direksiyon destek sistemi,

gösterge paneli, pasif

hırsızlık önleme sistemi,

kilitlenme önleyici fren

sistemi

10 A

13

Güç aktarım sistemi

kumanda modulü, vites kolu,

yakıt pompası

7,5 A

14

Müzik sistemi, gösterge

paneli

7,5 A

15

Kullanılmıyor

-

16

Kullanılmıyor

-

17

Kullanılmıyor

-

18

Veri hattı soketi

15 A

19

Römork modülü

20 A

20

Müzik sistemi

15 A

21

Gösterge paneli

7,5 A

22

Çok işlevli ekran, saat, dahili

tarayıcı, ısıtma üfleçleri,

klima paneli

7,5 A

23

SYNC, Bluetooth

10 A

24

Kullanılmıyor

-

25

Isıtmalı sol ön cam

30 A

26

107

Sigortalar

Korumalı devreler

Sigorta değeri

Sigorta

Isıtmalı sağ ön cam

30 A

27

Yüksek kaliteli güç

beslemesi (Otomatik Start-

Stop Sistemli araçlar)

30 A

28

Arka güç çıkışı

20 A

29

Çakmak, ön yardımcı güç

noktası

20 A

30

Kullanılmıyor

-

31

Kullanılmıyor

-

32

Kullanılmıyor

-

33

Anahtarsız giriş ve çalıştırma

sistemi

20 A

34

Anahtarsız giriş ve çalıştırma

sistemi

20 A

35

Kontak anahtarı

15 A

36

Kullanılmıyor

-

37

Kullanılmıyor

-

38

Kullanılmıyor

-

39

Kullanılmıyor

-

40

Kullanılmıyor

-

41

Arka görüş kamerası

7,5 A

42

Aktif şehir içi güvenlik

sistemi

10 A

43

Yolcu hava yastığı devre dışı

bırakma göstergesi

7,5 A

44

Kullanılmıyor

-

45

Kullanılmıyor

-

46

Kullanılmıyor

-

47

Kullanılmıyor

-

48

Kullanılmıyor

-

49

108
