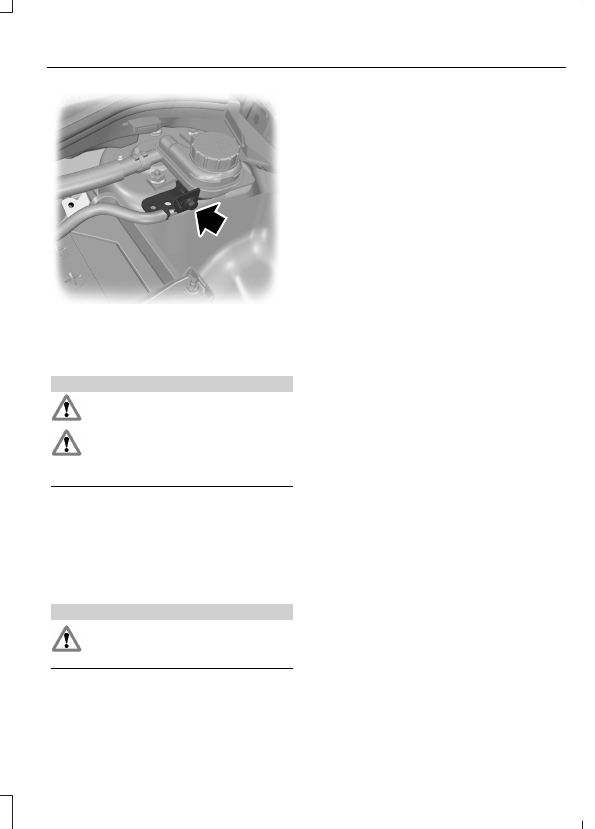

4. B aracının eksi (-) kutup başını A

aracının şasi bağlantısına bağlayınız
(kablo D).

UYARILAR

Doğrudan boş akünün eksi (-) kutup
başına bağlantı yapmayınız.

Aktarma kablolarının hareketli
parçalardan ve yakıt besleme sistemi
parçalarından uzak olduğundan emin

olunuz.

Motoru Çalıştırmak İçin

1.

B aracının motorunu yüksek bir devirde
çalıştırınız.

2. A aracının motorunu çalıştırınız.

3. Her iki aracı da, kabloları ayırmadan

önce en az üç dakika çalıştırınız.

UYARI

Aktarma kablolarını çıkarırken farları
açmayınız. Aşırı gerilim, ampulleri
yakabilir.

Kabloları ters sıra ile ayırınız.

101

Acil Durum Donanımı

SİGORTA KUTUSU

KONUMLARI

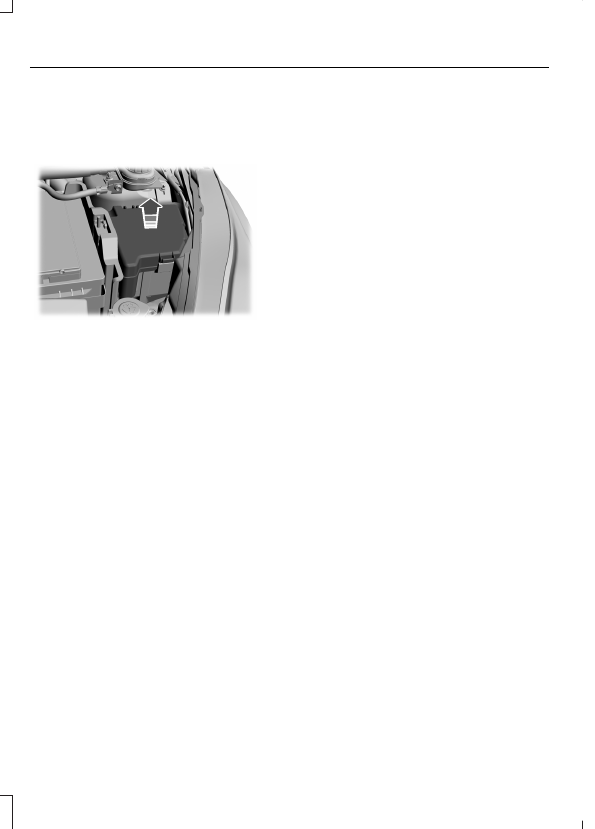

Motor Bölmesi Sigorta Kutusu

Yolcu Bölmesi Sigorta Kutusu

Sigorta kutusu torpido gözünün

arkasındadır. Torpido gözünü açınız ve

içindekileri boşaltınız. Yan kısımları içeri

doğru bastırınız ve torpido gözünü aşağı

doğru döndürünüz.

102

Sigortalar

E78332

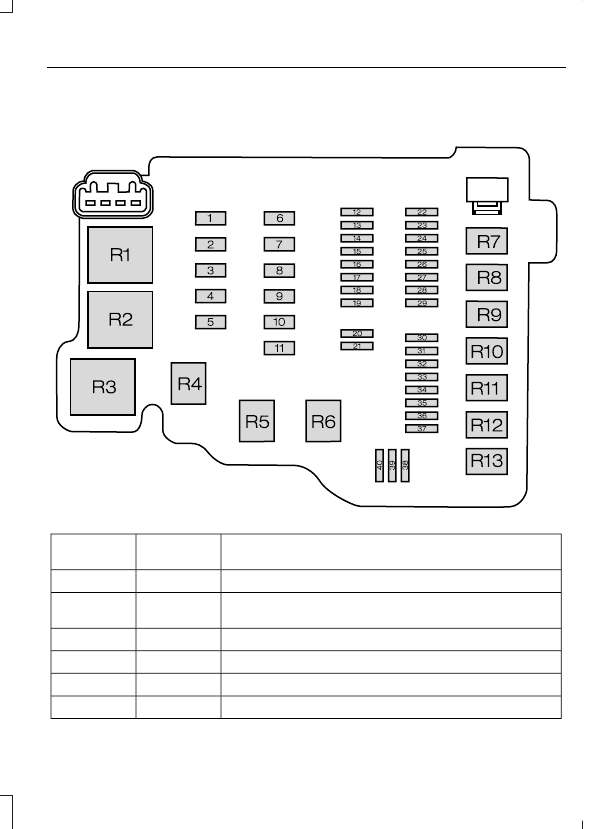

SİGORTA TEKNİK ÖZELLİK TABLOSU

Motor Bölmesi Sigorta Kutusu

Korumalı devreler

Sigorta

değeri

Sigorta

Kilitlenmeyi önleyici fren sistemi modülü

40 A

1

Kilitlenmeyi önleyici fren sistemi, elektronik denge programı

modülü

30 A

1

Soğutma sistemi fanı yüksek devir

60 A

2

Soğutma sistemi fanı

40 A

3

Soğutma sistemi fanı düşük devir

30 A

3

Isıtıcı üfleyici fanı

30 A

4

103

Sigortalar

E113002

Korumalı devreler

Sigorta

değeri

Sigorta

Yolcu bölmesi sigorta kutusu beslemesi (akü)

60 A

5

Gövde kumanda modülü

30 A

6

Yolcu bölmesi sigorta kutusu beslemesi (ateşleme)

60 A

7

Otomatik vites kutusu

50 A

8

Isıtmalı ön cam

60 A

9

Kullanılmıyor

-

10

Marş motoru rölesi

30 A

11

Sol uzun far rölesi

10 A

12

Sağ uzun far rölesi

10 A

13

Su devirdaim pompası

10 A

14

Ateşleme bobinleri

10 A

15

Güç aktarım sistemi kumanda modülü, yüksek ve düşük

soğutma fanı

15 A

16

Isıtılmış oksijen algılayıcıları (benzinli motorlar)

15 A

17

Güç besleme modülü (dizel motorlar)

20 A

17

Kullanılmıyor

-

18

Klima kompresörü

7,5A

19

Kullanılmıyor

-

20

Soğutma sistemi üfleyici fanı (1,6L Duratorq-TDCi)

7,5A

21

Kullanılmıyor

-

22

Ön sis farları

15 A

23

Sinyaller

15 A

24

Sol dış aydınlatma

15 A

25

Sağ dış aydınlatma

15 A

26

Güç aktarım sistemi kumanda modülü

7,5 A

27

Kilitlenmeyi önleyici fren sistemi, elektronik denge programı

20 A

28

Klima kavraması

10 A

29

104
