Ford B-MAX (2016 ). Kılavuz - bölüm 61

Korunan devreler

Sigorta değeri

Sigorta

SYNC modülü

10 A

24

Kullanılmıyor

-

25

Sol ön silecek

30 A

26

Sağ ön silecek

30 A

27

Voltaj kalitesi
modülü

30 A

28

Arka güç çıkışı

20 A

29

Çakmak

20 A

30

Yardımcı güç
noktası

Kullanılmıyor

-

31

Kullanılmıyor

-

32

Kullanılmıyor

-

33

Anahtarsız giriş
sistemi

20 A

34

Anahtarsız giriş
sistemi

20 A

35

Kullanılmıyor

-

36

Kontak anahtarı

15 A

37

Kullanılmıyor

-

38

Kullanılmıyor

-

39

Kullanılmıyor

-

40

252

B-MAX (CB2) Turkey, Vehicles Built From: 04-05-2015, CG3686trTUR trTUR, Edition date: 03/2015, Second Printing

Sigortalar

Korunan devreler

Sigorta değeri

Sigorta

Kullanılmıyor

-

41

Geri görüş
kamerası

7,5 A

42

Etkin şehiriçi
güvenlik sistemi
modülü

10 A

43

Yolcu hava yastığı
devre dışı bırakma
göstergesi

7,5 A

44

Kullanılmıyor

-

45

Kullanılmıyor

-

46

Kullanılmıyor

-

47

Kullanılmıyor

-

48

Kullanılmıyor

-

49

Açılıp kapatılan devreler

Röle

Ateşleme

R1

Çakmak

R2

Kullanılmıyor

R3

Etkin şehiriçi güvenlik sistemi rölesi

R4

Kullanılmıyor

R5

253

B-MAX (CB2) Turkey, Vehicles Built From: 04-05-2015, CG3686trTUR trTUR, Edition date: 03/2015, Second Printing

Sigortalar

Açılıp kapatılan devreler

Röle

Anahtarsız giriş sistemi (aksesuar)

R6

Anahtarsız giriş sistemi (ateşleme)

R7

Akü tasarruf rölesi

R8

Isıtmalı ön cam (sol taraf)

R9

Isıtmalı ön cam (sağ taraf)

R10

Kullanılmıyor

R11

Kullanılmıyor

R12

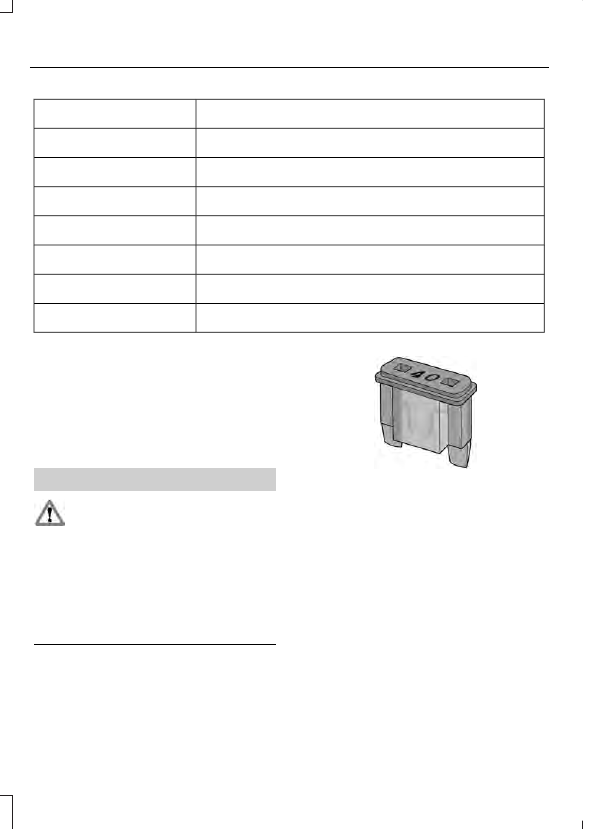

SİGORTANIN
DEĞİŞTİRİLMESİ

Sigortalar

UYARI

Sigortayı daima aynı
amper değerine sahip bir

sigortayla değiştiriniz.
Yüksek amper değerine
sahip bir sigorta kullanılması
ciddi kablo hasarına neden
olarak yangına yol açabilir.

E217331

Araçtaki elektrikli parçalar
çalışmıyorsa sigorta atmış
olabilir. Atmış sigortaları,
sigortadaki kopuk telden
anlayabilirsiniz. Elektrikle
çalışan parçaları
değiştirmeden önce ilgili
sigortaları kontrol ediniz.

254

B-MAX (CB2) Turkey, Vehicles Built From: 04-05-2015, CG3686trTUR trTUR, Edition date: 03/2015, Second Printing

Sigortalar

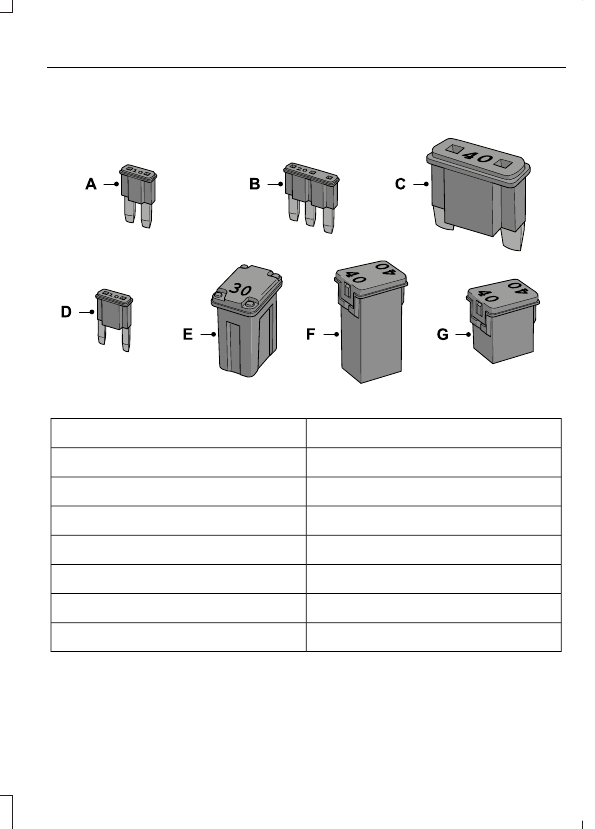

Sigorta Tipleri

E207206

Sigorta Tipi

İşaret

Mikro 2

A

Mikro 3

B

Maksi

C

Mini

D

M Kutusu

E

J Kutusu

F

J Kutusu Alt Profil

G

255

B-MAX (CB2) Turkey, Vehicles Built From: 04-05-2015, CG3686trTUR trTUR, Edition date: 03/2015, Second Printing

Sigortalar
