Ford B-MAX (2016 ). Kılavuz - bölüm 59

SİGORTA TEKNİK ÖZELLİK TABLOSU

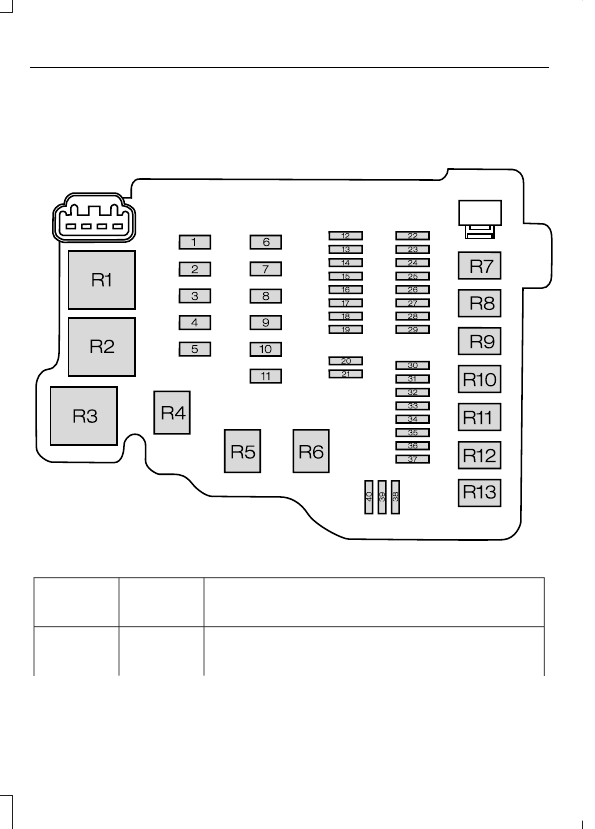

Motor Bölmesi Sigorta Kutusu

E113002

Korunan devreler

Sigorta

değeri

Sigorta

Kilitlenmeyi önleyici fren sistemi
modülü

30 A

1

244

B-MAX (CB2) Turkey, Vehicles Built From: 04-05-2015, CG3686trTUR trTUR, Edition date: 03/2015, Second Printing

Sigortalar

Korunan devreler

Sigorta

değeri

Sigorta

Denge desteği modülü

Soğutma sistemi fanı yüksek devir

60 A

2

Soğutma sistemi fanı

40 A

3

Soğutma sistemi fanı düşük devir

30 A

Isıtıcı üfleyici fanı

30 A

4

Yolcu bölmesi sigorta kutusu besl-
emesi (akü)

60 A

5

Gövde kumanda modülü

30 A

6

Yolcu bölmesi sigorta kutusu besl-
emesi (ateşleme)

60 A

7

Kızdırma bujileri (Dizel motorlar)

60 A

8

DPS6 modülü

50 A

Isıtmalı ön cam (sol taraf)

40 A

9

Isıtmalı ön cam (sağ taraf)

40 A

10

Marş motoru rölesi

30 A

11

Sol uzun far rölesi

10 A

12

Sağ uzun far rölesi

10 A

13

Su pompası

15 A

14

Ateşleme bobini

20 A

15

Güç aktarım sistemi kumanda modülü

15 A

16

245

B-MAX (CB2) Turkey, Vehicles Built From: 04-05-2015, CG3686trTUR trTUR, Edition date: 03/2015, Second Printing

Sigortalar

Korunan devreler

Sigorta

değeri

Sigorta

Yüksek ve düşük soğutma fanı

Isıtmalı oksijen algılayıcıları (benzinli
motorlar)

15 A

17

Güç besleme modülü (dizel motorlar)

20 A

17

Kullanılmıyor

-

18

Klima kumanda birimi

7,5A

19

Kullanılmıyor

-

20

Kullanılmıyor

-

21

Far kumandası akü beslemesi

20 A

22

Ön sis farları

15 A

23

Sinyaller

15 A

24

Sol dış aydınlatma

15 A

25

Sağ dış aydınlatma

15 A

26

Güç aktarım sistemi kumanda modülü

7,5 A

27

Kilitlenmeyi önleyici fren sistemi

20 A

28

Denge desteği

Klima kavraması

10 A

29

Kullanılmıyor

-

30

Kullanılmıyor

-

31

Korna

20 A

32

246

B-MAX (CB2) Turkey, Vehicles Built From: 04-05-2015, CG3686trTUR trTUR, Edition date: 03/2015, Second Printing

Sigortalar

Korunan devreler

Sigorta

değeri

Sigorta

Akü tasarruf birimi
Anahtarsız araç modülü

Isıtmalı arka cam

20 A

33

Yakıt pompası rölesi

20 A

34

Dizel yakıt ısıtıcı

Sınıf 1 alarm sistemi

15 A

35

Otomatik vites kutusu kumanda birimi

7,5A

36

Sol ön kapı modülü

25 A

37

Sağ ön kapı modülü

25 A

38

Sol arka kapı modülü

25 A

39

Sağ arka kapı modülü

25 A

40

Açılıp kapatılan devreler

Röle

Soğutma sistemi fanı

R1

Kullanılmıyor

R2

Güç aktarım sistemi kumanda modülü

R3

Uzun farlar

R4

Kullanılmıyor

R5

Kullanılmıyor

R6

Motor soğutma fanı

R7
