Ford B-MAX (2016 ). Kılavuz - bölüm 55

E71328

13 pimli römork soketi ve çeki
demiri kolu yuvası arka
tamponun altında bulunur.
Uç konuma gelene kadar
römork soketini aşağıya
doğru 90 derece çeviriniz.

Çeki Demiri
Mekanizmasının Açılması

E71329

2

1

3

1. Koruyucu kepi sökünüz.

2. Anahtarı takınız ve açmak

için saat yönünde
çeviriniz.

3. Çeki demirini tutunuz. El

vidasını dışarı çekiniz ve tık
sesi çıkana kadar çarkı
saat yönünde çeviriniz.

Not: El çarkı üzerindeki
kırmızı işaretle çeki demiri
üzerindeki yeşil işaret aynı
hizaya gelmelidir.

4. El çarkını serbest bırakınız.

Çeki demirinin kilidi açılır.

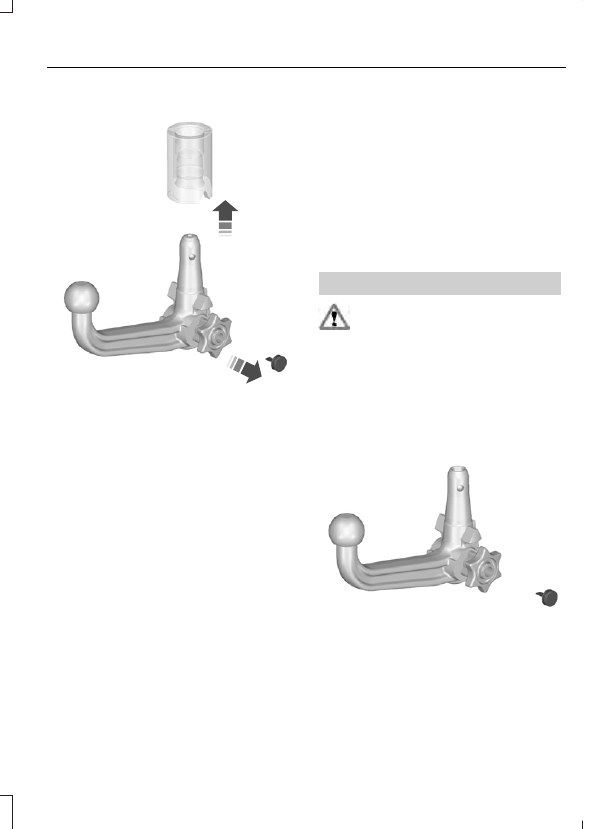

Çeki Demirinin
Yerleştirilmesi

UYARI

Çeki demiri sadece
kilitleme tertibatı

açıkken yerleştirilebilir.

228

B-MAX (CB2) Turkey, Vehicles Built From: 04-05-2015, CG3686trTUR trTUR, Edition date: 03/2015, Second Printing

Çekme

1

2

E71330

Not: Tapayı çekerek
çıkartınız.

1. Çeki demirini dik bir

şekilde yerleştiriniz ve
oturana kadar yukarı
doğru itiniz.

Not: Elinizi el çarkının
yakınında tutmayınız.

Not: El çarkı üzerindeki yeşil
noktayla çeki demiri
üzerindeki yeşil nokta aynı
hizaya gelmelidir.

2. Anahtarı saatin tersi

yönde çeviriniz ve çeki
demirini kilitlemek için
anahtarı çıkarınız.

3. Anahtar deliği koruyucu

kapağı takınız.

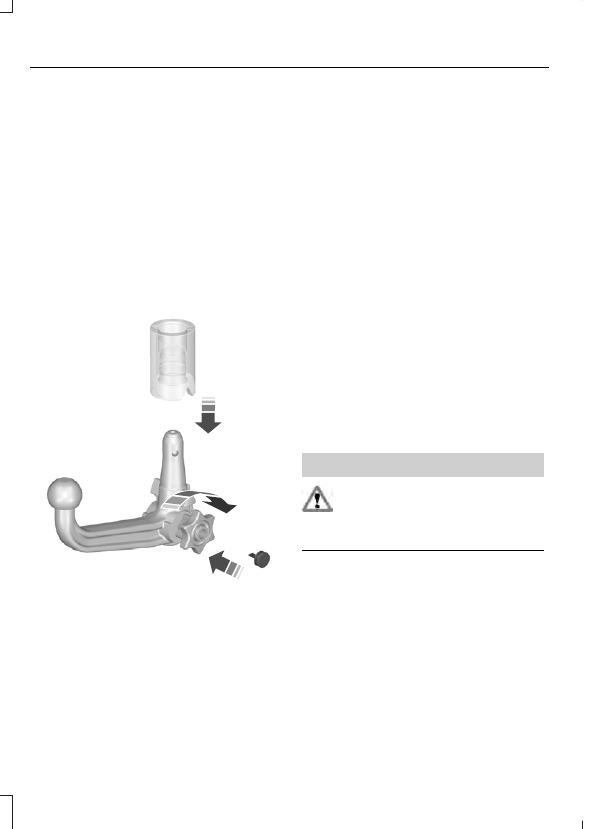

Römorkla Sürüş

UYARI

Aşağıdaki koşullardan
birinin yerine



getirilememesi halinde çeki



demirini kullanmayın ve bir



Ford Yetkili Servis



İstasyonuna  kontrol
ettir

menizi öneririz.

E71331

A

B

Yolculuğa başlamadan önce
çeki demiri kolunun doğru
şekilde kilitlendiğinden emin
olunuz. Şunları kontrol
ediniz:

229

B-MAX (CB2) Turkey, Vehicles Built From: 04-05-2015, CG3686trTUR trTUR, Edition date: 03/2015, Second Printing

Çekme

• yeşil işaretler aynı hizada
• el vidası (A) çeki demirine

doğru bir şekilde takılmış.

• anahtar çıkarılmış (B).
• çeki demiri kolu güvenli bir

şekilde takılmış.

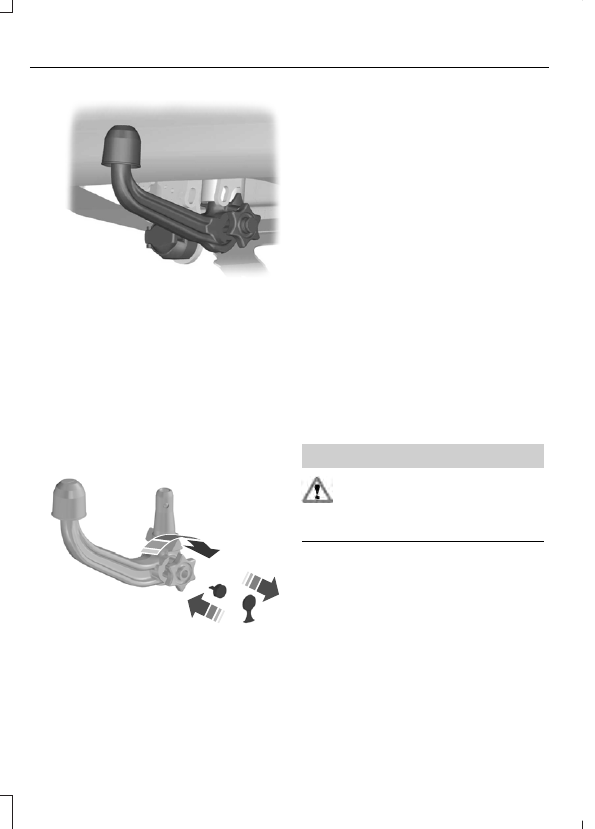

Çeki Demirinin
Çıkarılması

3

1

E71332

2

Not: Römorku
bağlantısından ayırınız.

1. Koruyucu kepi sökünüz.

Kepi anahtar yayı üzerine
bastırınız. Anahtarı
sokunuz ve kilidi açınız.

2. Çeki demirini tutunuz. El

vidasını dışarıya çekiniz ve
saat yönünde sonuna
kadar döndürünüz.

3. Çeki demiri kolunu

sökünüz.

4. El çarkını serbest bırakınız.

Bu şekilde kilidi açıldığında,
çeki demiri kolu istendiği
zaman yeniden takılabilir.

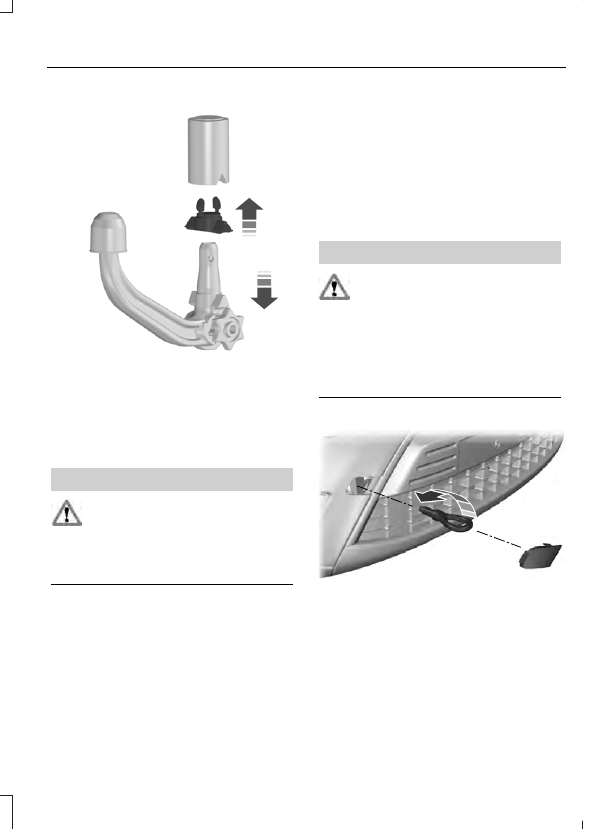

Römork Olmadan Sürüş

UYARI

Römork bağlıyken asla
çeki demiri kolunun

kilidini açmayınız.

230

B-MAX (CB2) Turkey, Vehicles Built From: 04-05-2015, CG3686trTUR trTUR, Edition date: 03/2015, Second Printing

Çekme

E94771

1

Çeki demiri kolunu sökünüz.
Tapayı yuvasına sokunuz (1).

Bakım

UYARI

Aracınızı buharla
temizlemeden önce çeki

demirini çıkartınız ve tapayı
yerine takınız.

Sistemi temiz tutunuz.
Yatakları, kayan yüzeyleri ve
kilitlenme bilyelerini
periyodik olarak reçinesiz
gres ya da yağ ve kilidi
grafitle yağlayınız.

Kaybolması halinde kilit
silindirindeki numarayı
belirterek üreticiden yedek
anahtarlar alabilirsiniz.

ÇEKME NOKTALARI

UYARI

Çeki halkasına ters
yönde diş açılmıştır.

Takmak için saatin tersi
yönde çeviriniz. Çeki
halkasının tam sıkıldığından
emin olunuz.

Ön Çekme Halkası

E99490

Gereken alan stepne
bölmesinde bulunur.

Çekme halkasını daima
aracınızda taşımanız gerekir.
