SIGORTA KUTUSU
KONUMLARI

Motor bölmesi sigorta kutusu

Bu sigorta kutusu, motor bölmesinde yer
alır  Bkz.Bakım (sayfa 190).

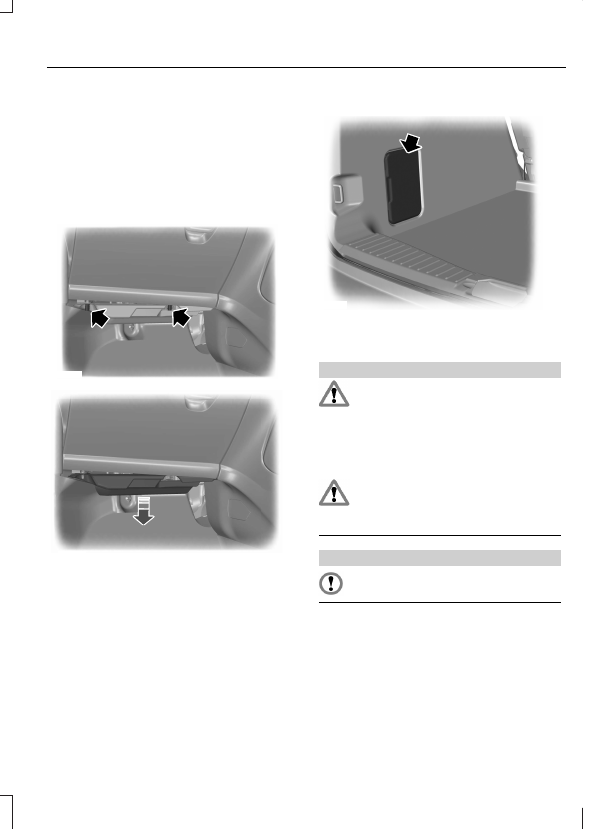

Yolcu bölmesi sigorta kutusu

E130170

E130171

1.

Kapağı serbest bırakmak için tespit
klipslerini içeriye doğru bastırınız.

2. Kutuyu aşağıya indirip kendinize doğru

çekiniz.

Sökme işleminin tersi sırayla takınız.

Yük bölmesi sigorta kutusu

E130147

SIGORTANIN DEĞIŞTIRILMESI

UYARILAR

Aracınızın elektrik sistemi üzerinde
hiçbir şekilde değişiklik yapmayınız.
Elektrik sistemindeki onarımların ve

röle ve yüksek akım sigortalarının
değiştirme işlemlerinin gerekli eğitime
sahip bir teknisyen tarafından
gerçekleştirilmesini sağlayınız.

Sigortalara dokunmadan ve
değiştirme işlemine başlamadan
önce kontağı ve tüm elektrikli

donanımları kapatınız.

DİKKAT

Söktüğünüzle aynı teknik değerlere
sahip bir yedek sigorta takınız.

Not: Atmış bir sigortayı telinin kopmasından
anlayabilirsiniz

Not: Yüksek akım sigortaları dışında tüm
sigortalar iterek takılır.

Not: Motor bölmesi sigorta kutusunda bir
sigorta çektirmesi bulunmaktadır.

179

Sigortalar

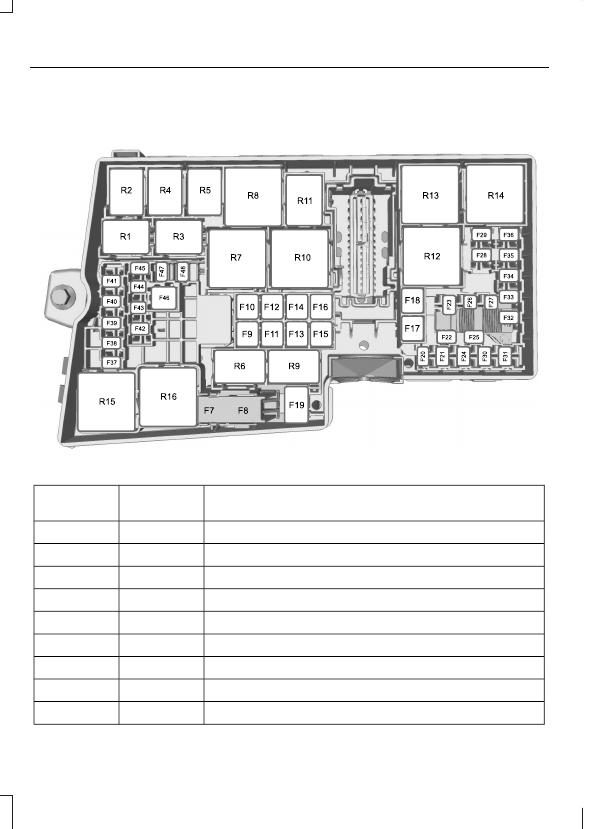

SIGORTA TEKNIK ÖZELLIK TABLOSU

Motor bölmesi sigorta kutusu

E129925

Korumalı devreler

Amper

derecesi

Sigortalar

ABS pompası

40

7

ABS valfi

30

8

Far yıkayıcısı

20

9

Isıtıcı üfleyici fanı

40

10

Kullanılmıyor

-

11

Motor Kumanda Rölesi

30

12

Marş motoru rölesi

30

13

Isıtmalı ön cam (sağ)

40

14

Kullanılmıyor

-

15

180

Sigortalar

Korumalı devreler

Amper

derecesi

Sigortalar

Isıtmalı ön cam (sol)

40

16

Yakıtla çalışan ısıtıcı

20

17

Ön cam silecekleri

20

18

ABS ESP modülü

5

19

Korna

15

20

Stop lambası anahtarı

5

21

Akü izleme sistemi

15

22

Röle sargıları, aydınlatma anahtarı modülü

5

23

Arka güç çıkışı

20

24

Elektrikli dış dikiz aynaları

10

25

Güç aktarım kumanda modülü (PCM)

15

26

Klima kavraması

15

27

Kullanılmıyor

-

28

Isıtmalı arka cam

25

29

Motor kumanda modülü

5

30

Kullanılmıyor

-

31

EGR Valfi, türbülans kumanda valfleri, HEGO algılayıcısı
(motor yönetimi)

10

32

Ateşleme Bobinleri

10

33

Püskürtücüler

10

34

Dizel filtre ısıtıcı, aktif ön ızgara

15

35

Motor kumanda modülü

10

36

ABS

5

37

Motor kumanda modülü, vites kutusu kumanda modülü

15

38

Far kumanda modülü

5

39

Elektrikli direksiyon destek sistemi

5

40

Gövde Kumanda Modülü

20

41

181

Sigortalar

Korumalı devreler

Amper

derecesi

Sigortalar

Arka cam sileceği

15

42

Far seviyelendirme

15

43

Kullanılmıyor

-

44

Isıtmalı silecek fıskiyeleri

10

45

Elektrikli camlar (ön)

25

46

Isıtmalı dış dikiz aynaları

7,5

47

Buharlaştırıcı

15

48
