C-MAX C344 (2013). Kılavuz - bölüm 42

4 Nm

3

2

E130066

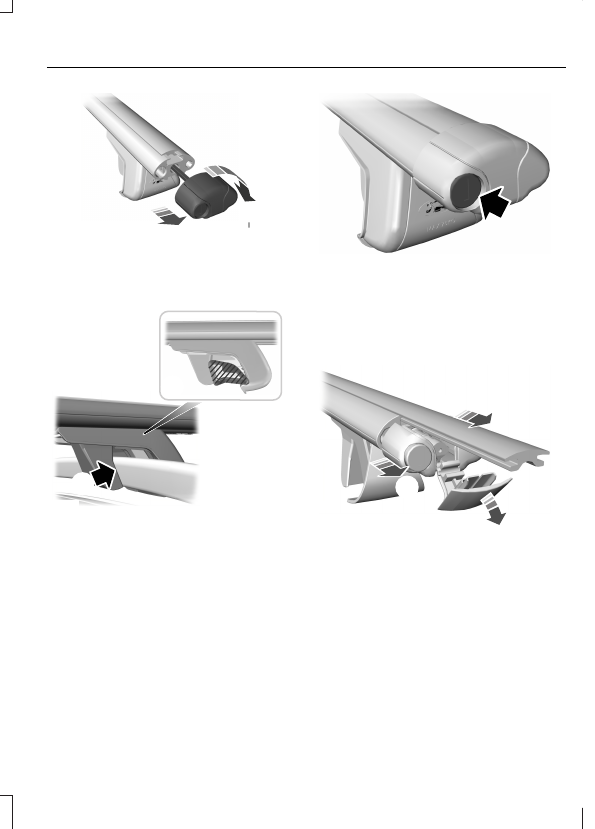

2. Kolu dışarı çekiniz.

3. Traversi rayla temas ettirebilmek için

kolu saat yönünde çeviriniz.

4

E130067

A

Not: Travers ve ray arasında (A) boşluk
olmamasına dikkat ediniz.

4. Kolu minimum 3,5 devir çeviriniz.

E98208

5. Kolu içe doğru itiniz. Kilitlemek için

anahtarı saat yönünde çeviriniz.

6. Anahtarı çıkarınız.

Geçmeli T bağlantıya ulaşılması

1

2

3

E98209

1.

Kolu dışarı çekiniz.

2. Kapağı indiriniz.

3. Kayar çubuğu çıkarınız.

171

Yük taşıma

Tavan bagajının takılması

E130002

Yapışkan dolguların montaj cıvatasına
temas etmediğinden emin olunuz.

172

Yük taşıma

RÖMORK ÇEKME

UYARILAR

100 km/sa (62 mil/sa) hız değerini
aşmayınız.

Arka lastik basınçları teknik
değerlerinin üstünde 0,2 bar (3 psi)
arttırılmalıdır.  Bkz.Teknik Özellikler

(sayfa 215).

Araç kimlik plakası üzerinde belirtilen
en yüksek araç ve römork ağırlığını
aşmayınız.  Bkz.Araç tanımlama

(sayfa 221).

DİKKAT

Müsaade edilen 75 kilogramlık (165
pound) azami burun ağırlığını
aşmayınız, örneğin çeki demiri

üzerindeki dikey ağırlık.

Not: Tüm araçlar çeki demiri yerleştirmek
için uygun değildir. Öncelikle Ford Yetkili
Servisi'ne danışınız.

Yükleri, römork aks(lar)ına olabildiğince
aşağı ve merkezi bir şekilde yerleştiriniz.
Römorku yüksüz bir araçla çekiyorsanız
römorktaki yük, en iyi kararlılığı sağlayacak
en yüksek burun ağırlığı sınırları
çerçevesinde yerleştirilmelidir.

Araçla römork arasındaki denge büyük
ölçüde römorkun kalitesine bağlıdır.

1000 metrenin ((100.004,88 cm)
üzerindeki yüksek rakımlı bölgelerde, izin
verilen en yüksek brüt katar ağırlığı
rakımdaki her 1000 metrelik (100.004,88
cm) yükseklik artışında % 10 azaltılmalıdır.

Dik yokuşlar

UYARI

Römorkların fren sistemleri ABS
sistemi tarafından kumanda edilmez.

Dik yokuşlardan aşağı inmeden önce vites
küçültünüz.

ÇIKARTILABILIR ÇEKI DEMIRI

DİKKAT

Çeki demiri kolunu sadece elinizle
hareket ettiriniz. Asla ayağınızı veya
yardımcı takımlar kullanmayınız,

düzenek zarar görebilir.

E130344

A

Geri çekilebilir çeki demiri kolu, A el çarkı
kullanılarak 90 derece döndürülebilir.

E75174

B

C

13 pimli römork soketi B arka tamponun
altında, çeki demiri kolunun C yanında
bulunur.

173

Çekme

Çeki demirinin içeriye
döndürülmesi

UYARILAR

Kilitleme işlemi sırasında ellerinizi
dönen çarkın uzağında tutunuz.

Çeki demiri kolu, kilit konumlarından
birinde değilken bir uyarı sesi
duyarsınız. Çeki demiri kolunu hareket

ettirirken uyarı sesini duymamanız halinde
çeki demirini kullanmayınız ve çeki
demirinin gerekli eğitime sahip bir teknisyen
tarafından denetlenmesini sağlayınız.

DİKKAT

Çeki demiri boynunu saklama
konumuna yerleştirmeden önce
römork bağlantısını ayırınız veya yük

taşıyıcılarını ve eklentilerini sökünüz. Denge
takip eklentilerini sökünüz. Römork güç
besleme fişini çıkarınız ve adaptörü
soketten ayırınız. Bu şekilde yapılmaması
tamponun zarar görmesine neden olabilir.

E130345

1.

Anahtarı, çarkın içerisine yerleştiriniz ve
kilidini açmak için saat yönünde
döndürünüz.

E130346

2. Çarkı dışarıya çekiniz ve saatin tersi

yönde sonuna kadar döndürünüz. Çeki
demiri kolu, hareket mesafesinin
yarısına kadar otomatik olarak döner.

E75176

3. El çarkını serbest bırakınız. Çeki demiri

kolu kilitlenmemiştir. Bu durum bir uyarı
sesi ile belirtilir ve çark yuvasından 5
milimetre kadar dışarıya çıkar.

174

Çekme
