Remarque : Les feux de détresse peuvent mettre votre batterie à plat
s’ils sont activés pendant une période prolongée.

INTERRUPTEUR AUTOMATIQUE DE POMPE
D’ALIMENTATION

FUEL

RESET

Ce dispositif empêche la pompe électrique d’envoyer du carburant au
moteur lorsque votre véhicule subit une secousse brutale.

Si, après un accident, le moteur de votre véhicule est lancé mais ne
démarre pas, il se peut que l’interrupteur automatique de pompe
d’alimentation ait été déclenché.

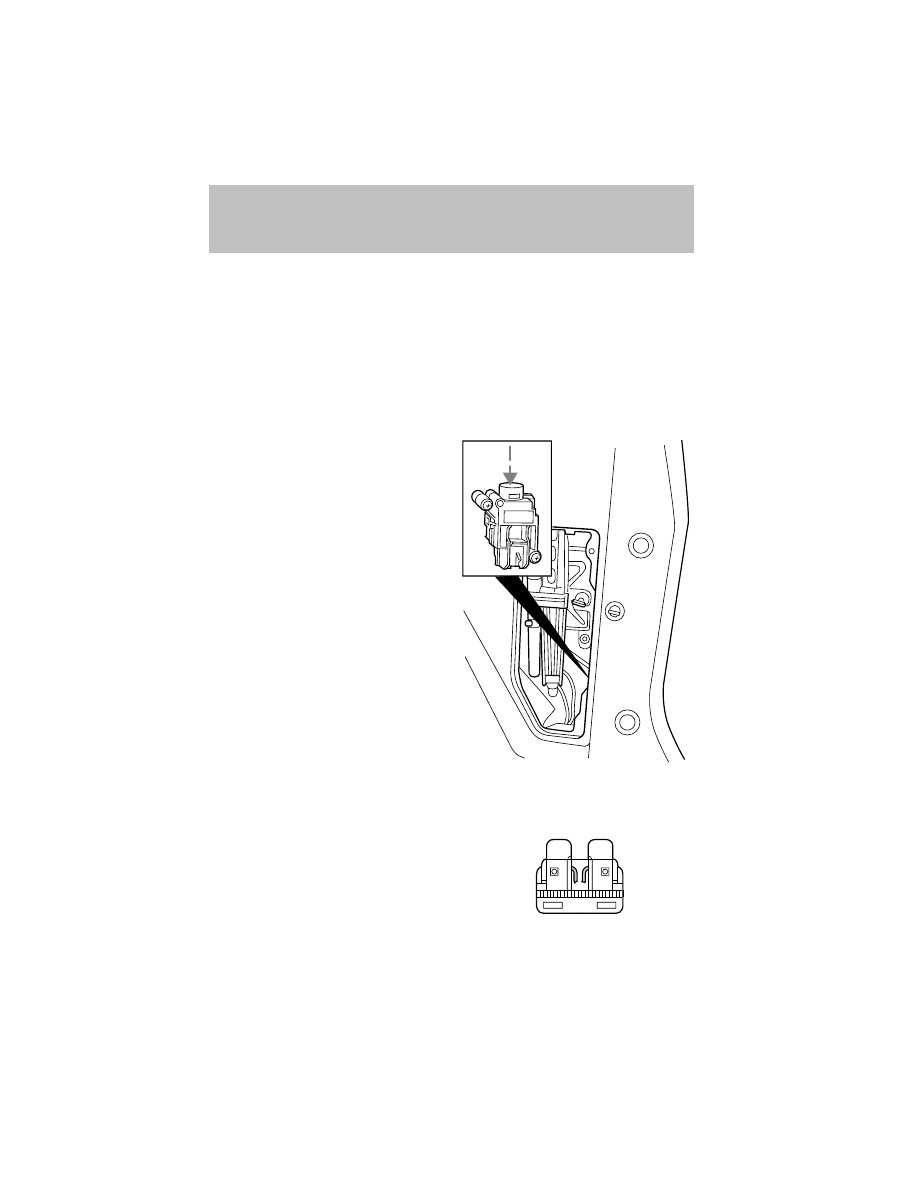

Cet interrupteur est situé derrière le
panneau d’accès du côté droit de
l’aire de chargement.

Pour réinitialiser l’interrupteur :

1. Coupez le contact.

2. Assurez-vous qu’il n’y a pas de
fuite de carburant dans le circuit
d’alimentation.

3. Si aucune trace de fuite n’est
présente, réinitialisez l’interrupteur
en enfonçant le bouton de
réinitialisation.

4. Établissez le contact.

5. Attendez quelques secondes et
coupez de nouveau le contact.

6. Vérifiez de nouveau la présence
de fuites.

FUSIBLES ETRELAIS

Fusibles

Si certains accessoires électriques
de votre véhicule ne fonctionnent
pas, un fusible est peut-être grillé.
Vous pouvez l’identifier en regardant
à l’intérieur du fusible pour
remarquer la présence d’un fil

Dépannage

170

métallique rompu. Avant de remplacer un accessoire électrique
quelconque, vérifiez d’abord les fusibles des circuits correspondants.

Remarque : Remplacez toujours un fusible usé par un fusible qui
possède l’ampérage spécifié. L’utilisation d’un fusible possédant un
ampérage supérieur peut causer de graves dommages au câblage et
provoquer un incendie.

Intensité nominale et couleur de fusible standard

COULEUR

Intensité

Fusibles

ordinaires

Fusibles

standard

Fusibles

à haute

intensité

Fusibles

cartouche

à haute

intensité

Cartouche

de fil

fusible

Gris

—

3 A

Violet

—

4 A

Rose

—

5 A

Havane

—

7,5 A

Brun

—

10 A

Rouge

—

15 A

Bleu

—

20 A

Jaune

Bleu

25 A

Beige

—

30 A

Vert

Rose

40 A

—

Orange

Vert

50 A

—

Rouge

60 A

—

Bleu

—

Jaune

70 A

—

Havane

—

Brun

80 A

—

Beige

—

Noir

Porte-fusibles de l’habitacle

Le porte-fusibles est situé en dessous et à gauche du volant de direction,
à proximité de la pédale de frein. Pour accéder aux fusibles, retirez le
couvercle du porte-fusibles. Pour retirer le couvercle du porte-fusibles,
tirez le loquet du côté supérieur gauche du couvercle vers le haut.

Pour retirer un fusible, utilisez l’arrache-fusibles qui se trouve sur le
couvercle du porte-fusibles.

Dépannage

171

Votre véhicule est doté d’un extracteur de fusible qui permet, lorsqu’il
est utilisé, de prolonger la durée utile de la batterie en cas de
stationnement de longue durée du véhicule. La durée utile de la batterie
passera de 31 jours à 45 ou 55 jours (selon l’option choisie). L’utilisation
de ce dispositif vous permettra de mettre votre véhicule en marche après
l’avoir laissé en stationnement durant une longue période de temps.

L’extracteur de fusible est situé sous la planche de bord et est visible de
l’extérieur du couvercle du porte-fusibles.

Le support de fusible est conçu pour vous permettre d’extraire le fusible
(n

6) du circuit du porte-fusibles, sans l’enlever complètement du

porte-fusibles. Le fusible et son support restent à leur emplacement dans
le porte-fusibles.

Si le fusible n

6 doit être remplacé, il peut être extrait, lui et son

support, en le tirant pour le sortir du couvercle du porte-fusibles.

Lorsque le fusible n

6 est hors service, les accessoires suivants ne

fonctionnent pas :
• la radio;
• la porte ou les portes coulissantes à commande électrique (selon

l’équipement);

• le système d’entrée sans clé à clavier (selon l’équipement).
Lorsque le fusible est réinséré dans son alvéole, les fonctions suivantes
doivent être à nouveau réglées :
• la programmation des stations de radio;
• la porte ou les portes coulissantes à commande électrique (selon

l’équipement).

Consultez les rubriques du chapitre Chaînes audio et Porte coulissante
à commande électrique du chapitre Commandes du conducteur pour
connaître les directives concernant le réglage de ces fonctions.

Dépannage

172

Les fusibles sont identifiés comme suit :

Emplacement

fusible/relais

Intensité

Description du porte-fusibles

de l’habitacle

10 A

Éclairage des marchepieds,
lampes dirigées vers le sol, lampes
de lecture de la banquette de la
deuxième rangée, lampes de
lecture de la banquette de la
troisième rangée, lampe d’aire de
chargement, plafonnier, lampe de
lecture, éclairage du miroir de
courtoisie sur pare-soleil, clavier
d’entrée sans clé à télécommande,
rétroviseurs à clignotant

5 A

Lampe d’accueil de la planche de
bord, lecteur de vidéocassettes

RELAY 1

RELAY 2

RELAY 3

RELAY 4

RELAY 5

RELAY 6

FUSE 1

FUSE 7

FUSE 12

FUSE 18

FUSE 24

FUSE 8

FUSE 13

FUSE 19

FUSE 25

FUSE 9

FUSE 14

FUSE 20

FUSE 26

FUSE 10

FUSE 15

FUSE 21

FUSE 27

FUSE 11

FUSE 16

FUSE 22

FUSE 28

FUSE 17

FUSE 23

FUSE 29

FUSE 2

FUSE 3

FUSE 4

FUSE 5

FUSE 6

Dépannage

173
