Luz lateral

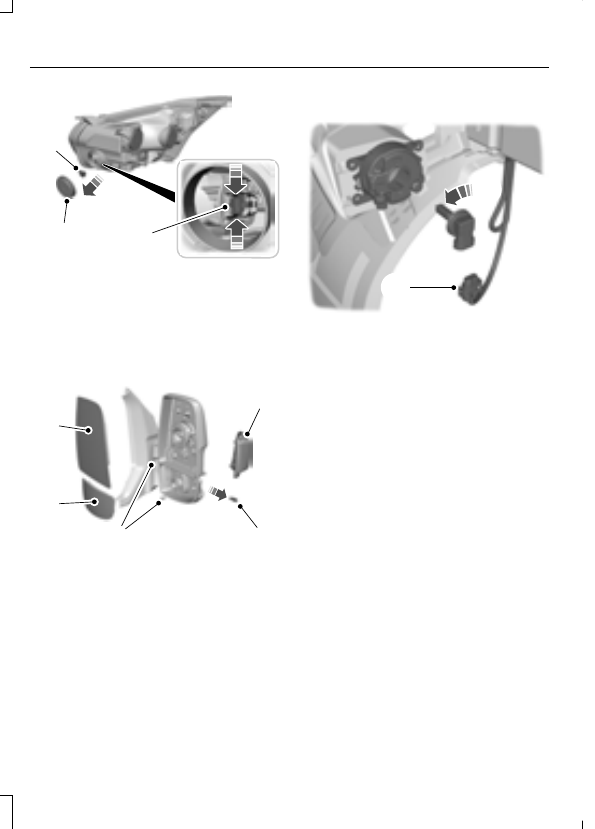

E170405

2

3

1.

Retire los faros delanteros.  Ver
Desmontaje de faros (página 237).

2. Retire la funda.

3. Jale el portafoco en línea recta hacia

arriba para desmontarlo. Retire el foco.

Indicador de dirección

Retire los faros delanteros.  Ver
Desmontaje de faros (página 237).

E169205

1

1.

Gire el portafoco hacia la izquierda y
retírelo.

2. Presione el foco y gírelo hacia la

izquierda para retirarlo.

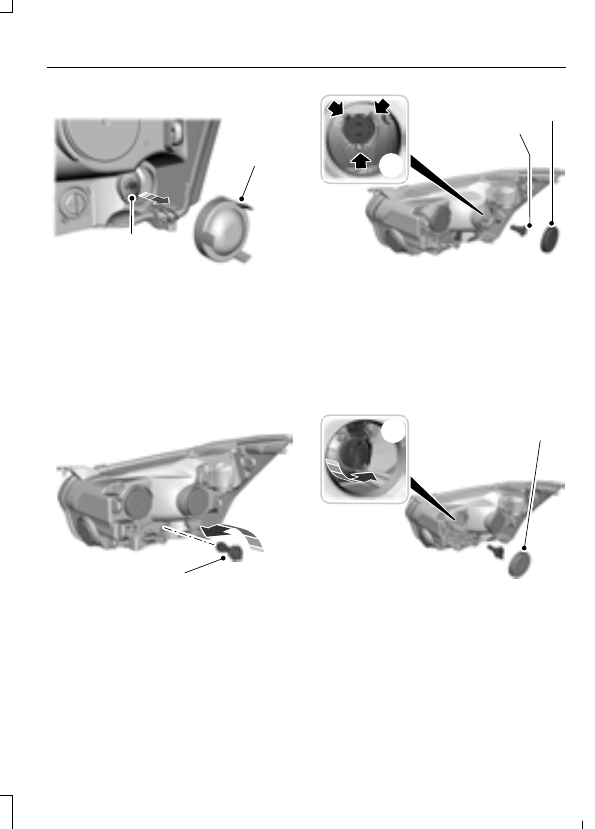

Luces bajas de los faros

Retire los faros delanteros.  Ver
Desmontaje de faros (página 237).

E169206

3

2

1

1.

Retire la funda.

2. Desconecte el conector eléctrico.

3. Jale el foco del portafoco directamente

desde los broches de sujeción.

Nota: No toque el cristal del foco.

Luces altas de los faros delanteros

1.

Retire los faros delanteros.  Ver
Desmontaje de faros (página 237).

E169207

2

3

2. Retire la funda.

3. Gire el foco hacia la izquierda y quítelo.

Nota: No toque el cristal del foco.

Nota: No se puede separar el foco del
portafoco.

Luz de curva

Retire los faros delanteros.  Ver
Desmontaje de faros (página 237).

E169208

1

3

2

1.

Retire la funda.

2. Desconecte el conector eléctrico y

libere el broche.

3. Retire el foco.

Nota: No toque el cristal del foco.

Luz lateral direccional

E169209

3

1

4

5

2

1.

Retire el cristal del espejo grande.
Incline el cristal del espejo
completamente hacia arriba y jálelo
hacia usted desde la parte inferior.

2. Retire el cristal del espejo pequeño.

Incline el cristal del espejo
completamente hacia abajo y jálelo
hacia usted desde la parte superior.

3. Retire los tornillos.

4. Retire el lente de la luz.

5. Retire el foco.

Luces de niebla delanteras

E71062

1

2

1.

Desconecte el conector eléctrico.

2. Gire el portafoco hacia la izquierda y

retírelo.

Nota: No se puede separar el foco del
portafoco.

Luces traseras

E169210

A

B

C

D

2

1

Luz trasera y del freno

A

Luces direccionales

B

Luces de reversa

C

Faro para niebla

D

1.

Retire los tornillos.

2. Retire la luz y libere del broche el

portafoco.

3. Presione el foco y gírelo hacia la

izquierda para retirarlo.

Luz de freno montada en alto
central

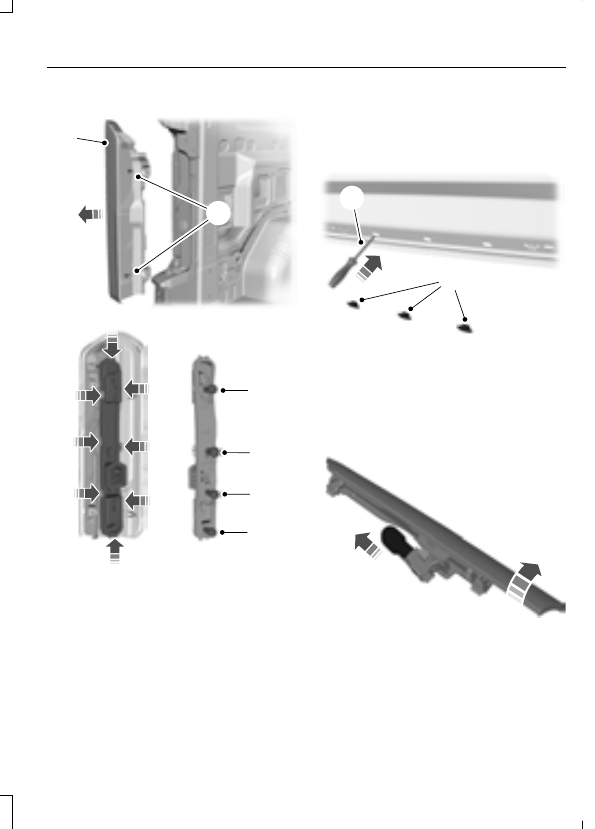

E162641

2

1

1.

Retire los anillos protectores de goma.

Nota: Si está presente, retire primero el
panel de vestidura.

2. Inserte cuidadosamente un

destornillador y haga palanca sobre
los broches a fin de liberar la luz.

E146638

3. Retire cuidadosamente la luz.

4. Retire el foco.

Nota:  La luces LED no se pueden reparar.
Consulte con un concesionario autorizado.

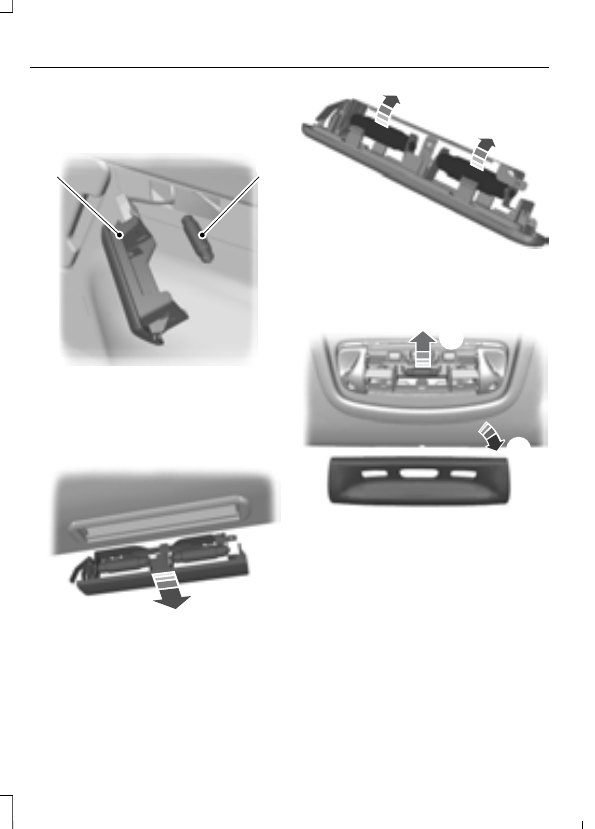

Luz del portaplacas

E99429

1

2

1.

Retire cuidadosamente la luz.

2. Retire el foco.

Luz interior

Luces de entrada

E154369

E146669

1.

Retire cuidadosamente la luz.

2. Retire los focos.

Vehículos con sensores internos

1

2

E154370

1.

Retire cuidadosamente el lente.

2. Retire el foco.
