Ford Transit (2017). Manual en espanol - parte 49

Componente protegido

Amperaje del

fusible

Número de

fusible

Caja de fusibles del módulo de control de la carro-
cería.

Inversor de corriente continua (CC/CA).

40 A

F3

Alimentación de la caja de relevadores secundarios
1.

200 A

F4

Alimentación de la caja de relevadores secundarios
2.

100 A

F5

Calefacción de la cabina.

100 A

F6

Relevador del parabrisas calentado.

80 A

F7

Caja de fusibles del compartimiento de pasajeros.

100 A

F8

Alimentación de la caja de relevadores secundarios
5.

Alimentación de la caja de relevadores secundarios
3.

100 A

F9

Alimentación de la caja de relevadores secundarios
4.

100 A

F10

Relevador del módulo de control del tren motriz.

100 A

F11

Tomacorriente auxiliar 1.

60 A

F12

Tomacorriente auxiliar 2.

60 A

F13

Tomacorriente auxiliar 3.

60 A

F14

Sistema de control de clima trasero.

60 A

F15

No se usa.

100 A

F16

Casa rodante.

60 A

F17

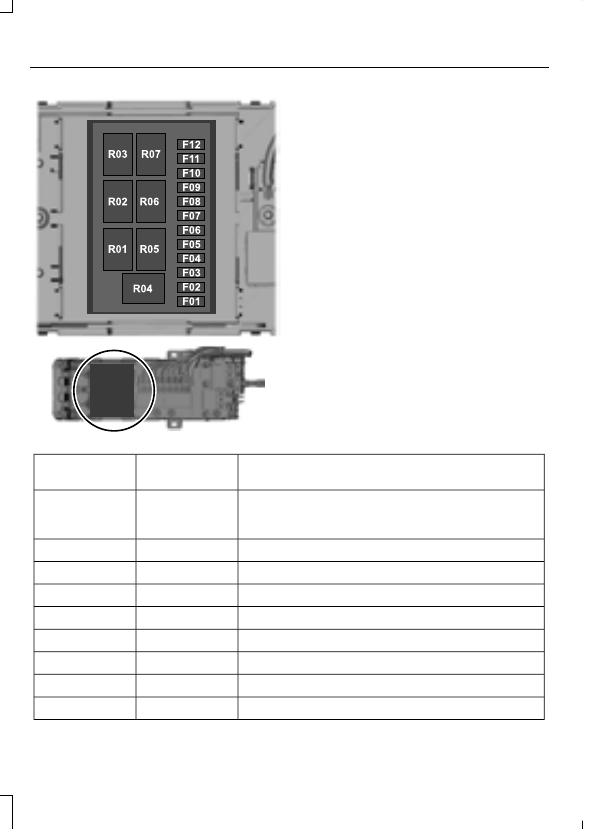

E224742

Componente protegido

Amperaje del

fusible

Fusible o rele-

vador

Interruptor de luces exteriores.

3 A

F1

Interruptor el calentador de agua.
Interruptor del tomacorriente auxiliar.

Suministro de energía.

20 A

F2

Encendido R1.

20 A

F3

Encendido R2.

20 A

F4

Encendido R3.

15 A

F5

Encendido R4.

15 A

F6

Encendido R5, R6.

15 A

F7

Encendido R7.

10 A

F8

Transmisor de radio.

20 A

F9

Componente protegido

Amperaje del

fusible

Fusible o rele-

vador

Relevador del interruptor de encendido.

5 A

F10

Relevador del interruptor de encendido.

15 A

F11

No se usa.

-

F12

Relevador del faro.

-

R1

Relevador del encendido.

-

R2

Tomacorriente auxiliar 2.

-

R3

Calentador de agua.

Relevador de la luz interior.

-

R4

Tomacorriente auxiliar 1.

-

R5

Indicador de dirección (lado izquierdo).

Indicador de dirección (lado derecho).

-

R6

Iluminación interior.

-

R7

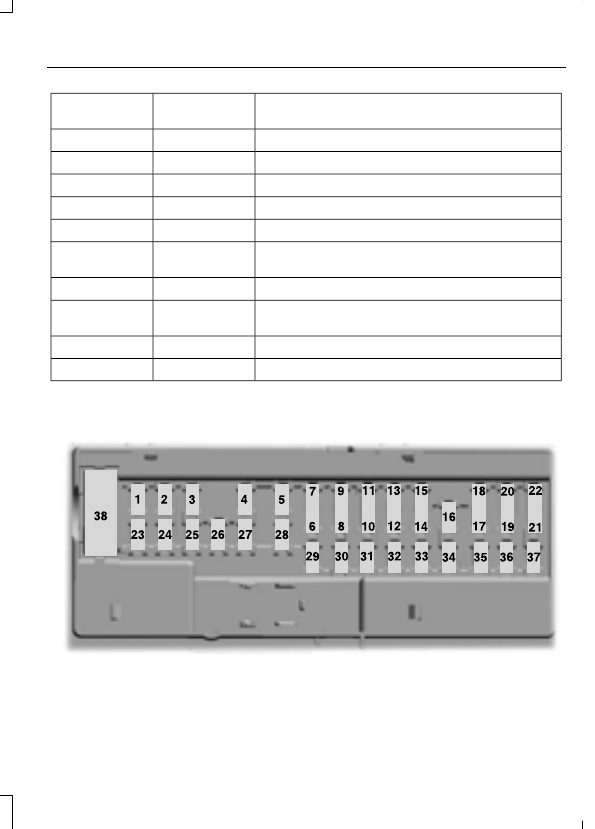

Caja de fusibles del módulo de control de la carrocería

E145984

Componente protegido

Amperaje del

fusible

Fusible o rele-

vador

No se usa.

-

F1

Espejos eléctricos exteriores

7.5 A

F2

Ventana de la puerta del conductor.

Función de desbloqueo (conductor y pasajero).

20 A

F3

No se usa.

5 A

F4

No se usa.

20 A

F5

No se usa.

10 A

F6

No se usa.

10 A

F7

Alarma con batería de respaldo.

10 A

F8

No se usa.

10 A

F9

No se usa.

5 A

F10

Sensor de intrusión.

5 A

F11

Aire acondicionado trasero.

Sistema de control de clima.

7.5 A

F12

Luces de emergencia.

Columna de la dirección.

7.5 A

F13

Tablero de instrumentos.
Conector de enlace de datos.

No se usa.

10 A

F14

Conector de enlace de datos.

10 A

F15

Función de desbloqueo (puertas deslizantes
izquierda/derecha)

15 A

F16

Alarma con batería de respaldo.

5 A

F17

Interruptor de encendido.

5 A

F18

Indicador de estado de la bolsa de aire del pasajero.

7.5 A

F19

Interruptor de estado de la bolsa de aire del pasajero.

Tacómetro.

7.5 A

F20

Calefacción auxiliar.

5 A

F21

No se usa.

5 A

F22
