Ford Transit (2017). Manual en espanol - parte 47

Componente protegido

Amperaje del

fusible

Número de

fusible

No se usa.

-

F24

No se usa.

-

F25

No se usa.

-

F26

No se usa.

-

F27

Calefacción de ventilación del cárter.

5 A

F28

Bomba de agua continua.

15 A

F29

Relevador del módulo de control del tren motriz.

60 A

F30

Relevador de marcha/arranque 2.

20 A

F31

Calefactor de refuerzo accionado por combustible.

20 A

F32

No se usa.

-

F33

No se usa.

-

F34

Módulo de control del tren motriz.

20 A

F35

Alimentación 5 del vehículo.

20 A

F36

Reductor del tanque.

15 A

F37

Válvula de recirculación de los gases de escape.

Bobinas del relevador R1, R5, R10 y R15 de la caja de
conexiones del motor.

10 A

F38

Monitor de bujía incandescente.

10 A

F39

Sensor de óxidos de nitrógeno.

Circuitos conmutados

Número de rele-

vador

Ventilador de enfriamiento de alta velocidad.

R1

No se usa.

R2

Limpiador de la ventana trasera.

R3

Suspensión de aire.

R4

Ventilador de enfriamiento.

R5

No se usa.

R6

Circuitos conmutados

Número de rele-

vador

No se usa.

R7

No se usa.

R8

Motor de arranque.

R9

Embrague del aire acondicionado.

R10

No se usa.

R11

No se usa.

R12

Reducción catalítica selectiva.

R13

No se usa.

R14

Ventilador de enfriamiento de baja velocidad.

R15

Marcha/arranque 2.

R16

Tracción en todas las ruedas.

No se usa.

R17

Módulo de control del tren motriz.

R18

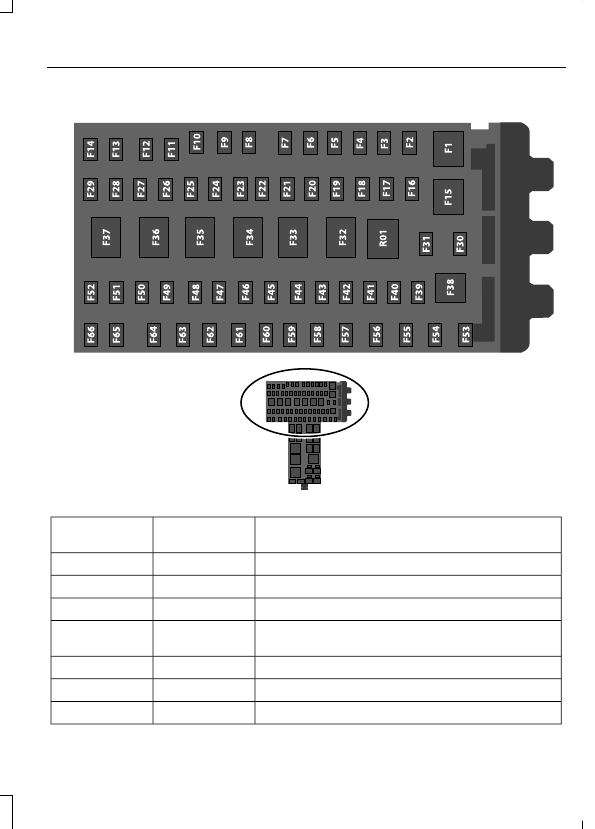

Panel de fusibles del compartimiento de pasajeros

E224430

Componente protegido

Amperaje del

fusible

Número de

fusible

Relevador del motor del limpiador del parabrisas.

60 A

F1

Motor del soplador.

40 A

F2

No se usa.

-

F3

Medallón calentado.

40 A

F4

Espejos retrovisores exteriores calentados.

Suministro del remolque B+.

40 A

F5

Tomacorriente auxiliar 2.

40 A

F6

Tomacorriente auxiliar 1.

40 A

F7

Componente protegido

Amperaje del

fusible

Número de

fusible

Claxon.

20 A

F8

Relevador del lavador de la ventana trasera.

15 A

F9

Bobinas del relevador R1, R2, R3, R4, R5, R10, R17.

10 A

F10

No se usa.

-

F11

No se usa.

-

F12

Encendedor.

20 A

F13

Tomacorriente auxiliar del panel de instrumentos.

20 A

F14

Módulo de calidad de voltaje.

50 A

F15

Módulo de control de la carrocería.

Módulo del sistema de frenos antibloqueo.

25 A

F16

Control de válvulas del programa de estabilidad
electrónica.

Bobina del relevador de voltaje del positivo de la
batería del módulo de control del tren motriz.

5 A

F17

Luz de freno.

10 A

F18

Relevador de carga de bloqueo.

15 A

F19

Calefactor de refuerzo accionado por combustible.

5 A

F20

Unidad de control de la transmisión automática.

15 A

F21

Bomba de aceite de la transmisión automática.

25 A

F22

Lado izquierdo del medallón calentado.

20 A

F23

Espejos retrovisores exteriores calentados.

10 A

F24

Desbloqueo de la puerta del conductor.

7.5 A

F25

Desbloqueo de la puerta del pasajero.

7.5 A

F26

No se usa.

-

F27

No se usa.

20 A

F28

Motor del soplador trasero.

40 A

F29

Tomacorriente auxiliar trasero.

20 A

F30

Lado izquierdo del medallón calentado.

20 A

F31
