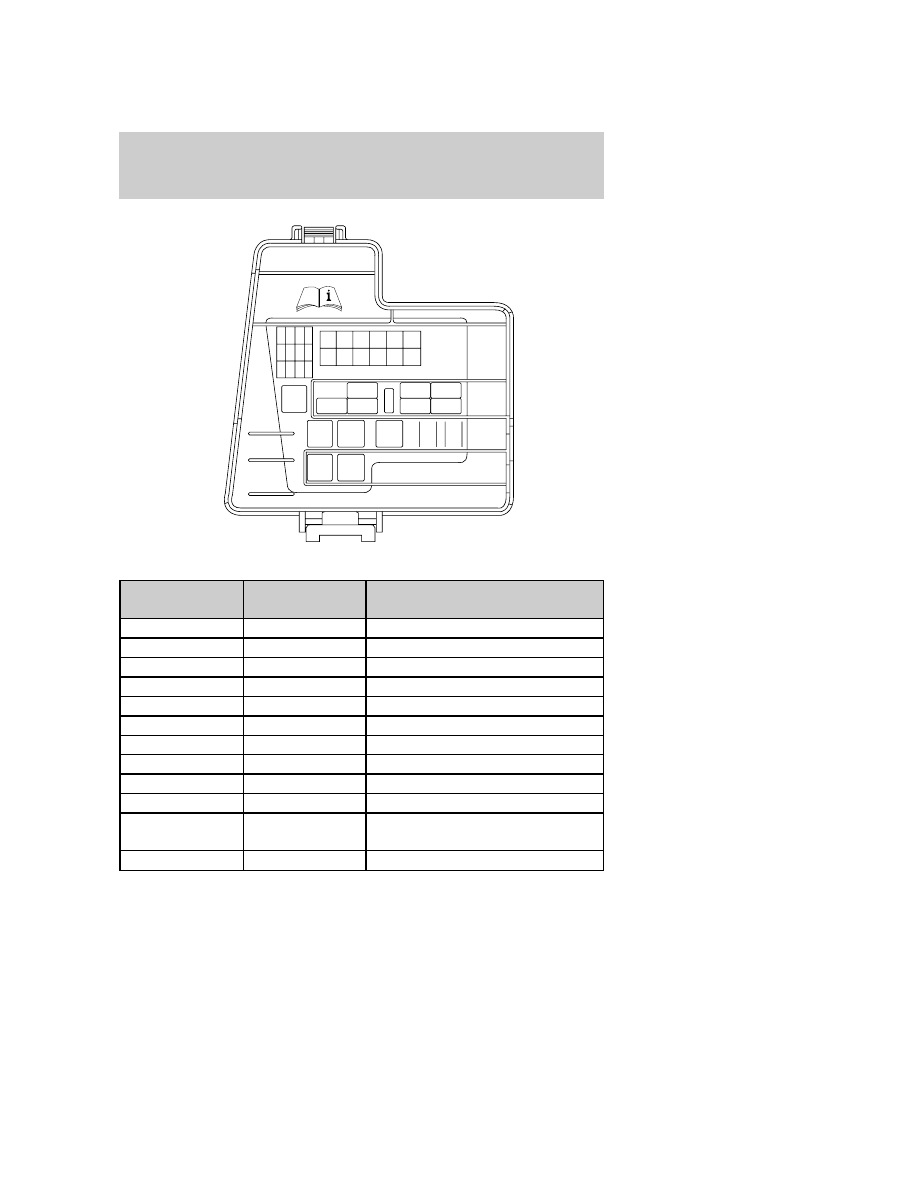

The high-current fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

1

10A*

A/C clutch

2

15A*

Heated wiper park

3

10A*

Park lamp

4

15A*

Horn

5

15A*

Fuel injectors

6

15A*

Transmission solenoids

7

—

Not used

8

20A*

Power point

9

—

Not used

10

—

Not used

11

15A*

Heated Exhaust Gas Oxygen
(HEGO) sensors

12

15A*

Coil-on-plug

RELAY

14

RELAY

15

RELAY

11

RELAY

12

RELAY

10

13

1

2

3

4

5

6

7

8

9

10 11 12

14

15

16

17

18

19

20

21

22

23

24

RELAY

13

RELAY 08

DIODE

RELAY 04

RELAY 05

RELAY 01

RELAY 09

RELAY 06

RELAY 02

RELAY 07

RELAY 03

Roadside Emergencies

132

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

13

—

Not used

14

30A**

ABS module power

15

—

Not used

16

30A**

Blower motor

17

—

Not used

18

40A**

PCM

19

—

Not used

20

—

Not used

21

30A**

Starter solenoid

22

40A**

ABS pump

23

—

Not used (fuse plug)

24

30A**

Wiper module

Relay 01

—

Not used

Relay 02

—

Not used

Relay 03

1/2 ISO Relay

Coil-on-plug and HEGOs

Relay 04

1/2 ISO Relay

Heated wiper park relay

Relay 05

1/2 ISO Relay

Auxiliary coolant pump

Relay 06

1/2 ISO Relay

Horn

Relay 07

—

Not used

Relay 08

1/2 ISO Relay

A/C clutch

Relay 09

60A**

Cooling fan motor

Relay 10

Full ISO Relay

Blower motor

Relay 11

—

Not used

Relay 12

—

Not used

Relay 13

—

Not used

Relay 14

Full ISO Relay

PCM

Relay 15

Full ISO Relay

Starter motor

Diode

—

PCM relay coil

*Mini fuses **Cartridge fuses

Roadside Emergencies

133

Rear power distribution box

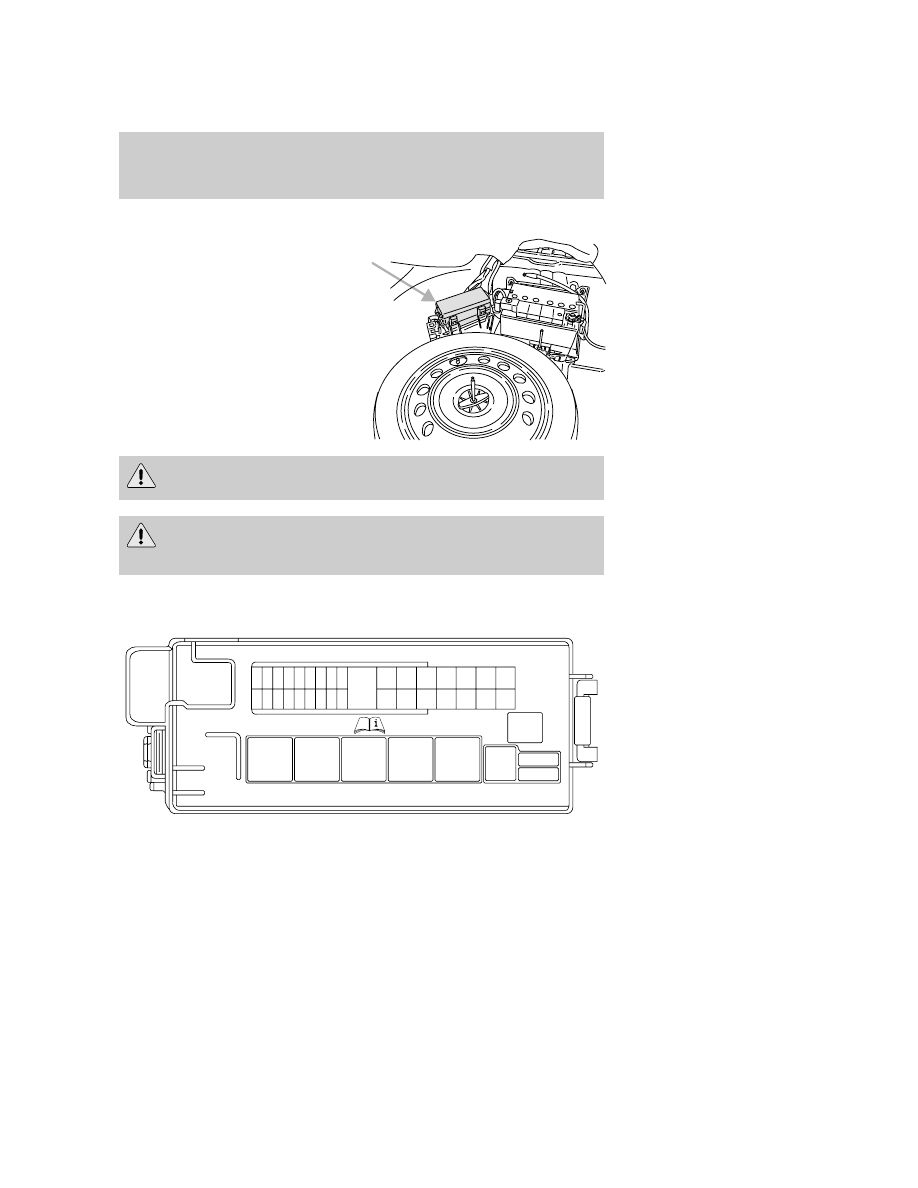

The rear power distribution box is
located in the luggage compartment
under the spare tire well cover. The
power distribution box contains
high-current fuses that protect your
vehicle’s main electrical systems
from overloads.

Always disconnect the battery before servicing high current
fuses.

To reduce risk of electrical shock, always replace the cover to
the Power Distribution Box before reconnecting the battery or

refilling fluid reservoirs.

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and specifications chapter.

1 2 3 4 5 6 7 8 9

19

20

21

22

23

24

25

> PBT <

MINI-FUSE

SEE OWNER'S MANUAL

CONSULTER LA GUIDE

CARTRIDGE FUSE

26

27

28

29

30

31

32

10 11

RELAY

001

12 13 14 15 16 17 18

RELAY

002

RELAY

003

RELAY

004

RELAY

005

RELAY

006

RELAY

007

DIODE 01

DIODE 02

Roadside Emergencies

134

The high-current fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

1

15A*

Rear Electronics Module (REM)

2

5A*

License plate lamp and rear side
markers

3

10A*

Left rear stop/turn/tail lamp

4

10A*

Luggage compartment lamp,
Map/courtesy overhead lamp,
Homelink transmitter

5

5A*

REM - Hard top sense

6

10A*

Back-up lamps

7

10A*

Right rear stop/turn/tail lamp

8

5A*

Center high-mounted stop lamp

9

—

Not used

10

15A*

Passenger heated seat

11

15A*

Driver heated seat

12

5A*

REM

13

—

Not used

14

5A*

Convertible top relay coil

15

5A*

Alternator sense

16

—

Not used

17

15A*

Fuel pump

18

20A*

Subwoofer amplifier

19

30A**

Driver power seat

20

30A**

FEM - Left front window

21

—

Not used

22

20A**

Ignition switch

23

30A**

SSP4

24

30A**

SSP3

25

40A**

Passenger compartment fuse
panel

26

30A**

Passenger power seat

Roadside Emergencies

135
