Ford Thunderbird (2004 year). Manual - part 31

Standard fuse amperage rating and color

COLOR

Fuse

rating

Mini

fuses

Standard

fuses

Maxi

fuses

Cartridge

maxi

fuses

Fuse link

cartridge

2A

Grey

Grey

—

—

—

3A

Violet

Violet

—

—

—

4A

Pink

Pink

—

—

—

5A

Tan

Tan

—

—

—

7.5A

Brown

Brown

—

—

—

10A

Red

Red

—

—

—

15A

Blue

Blue

—

—

—

20A

Yellow

Yellow

Yellow

Blue

Blue

25A

Natural

Natural

—

—

—

30A

Green

Green

Green

Pink

Pink

40A

—

—

Orange

Green

Green

50A

—

—

Red

Red

Red

60A

—

—

Blue

—

Yellow

70A

—

—

Tan

—

Brown

80A

—

—

Natural

—

Black

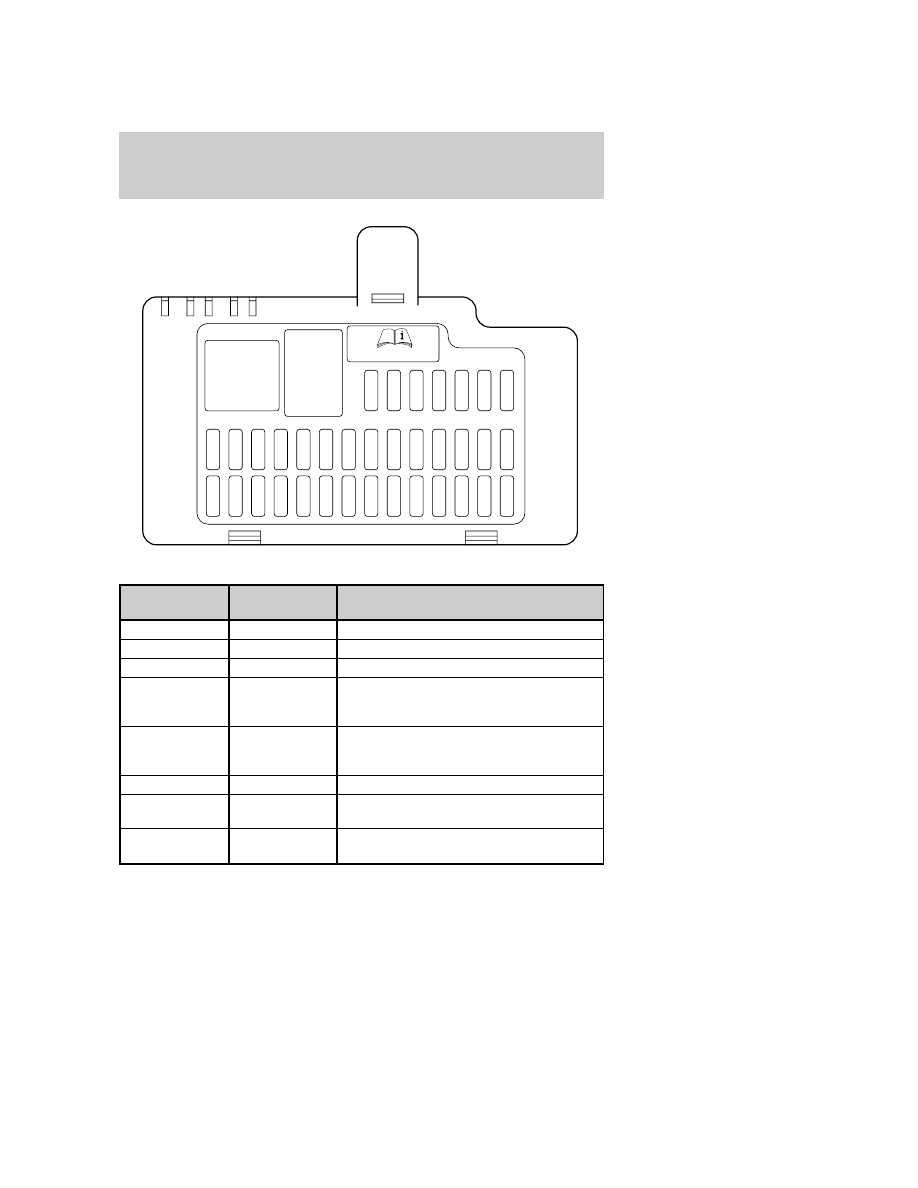

Passenger compartment fuse panel

The fuse panel is located on the right-hand side kick panel. Remove the
panel cover to access the fuses.

To remove a fuse use the fuse puller tool provided on the fuse panel
cover.

Roadside Emergencies

128

The fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

1

5A

Starter relay coil

2

5A

Radio start signal

3

5A

Anti-lock Brake System (ABS) module

4

5A

Cluster, Powertrain Control Module
(PCM) relay coil, Inertia switch,
Transmission park switch

5

5A

Traction control switch, Cruise
deactivation brake switch and
transmission mode switch

6

10A

OBD II connector

7

5A

PCM, Remote Keyless Entry (RKE),
Anti-theft indicator

8

5A

Right-hand turn/park lamp and side
marker

SEE
OWNER'S MANUAL

RELAY 1

REPLACEMENT

FUSES

FUSE 8

FUSE 9

FUSE 10

FUSE 11

FUSE 12

FUSE 13

FUSE 14

FUSE 15

FUSE 16

FUSE 17

FUSE 18

FUSE 19

FUSE 20

FUSE 21

FUSE 1

FUSE 2

FUSE 3

FUSE 4

FUSE 5

FUSE 6

FUSE 7

FUSE 22

FUSE 23

FUSE 24

FUSE 25

FUSE 26

FUSE 27

FUSE 28

FUSE 29

FUSE 30

FUSE 31

FUSE 32

FUSE 33

FUSE 34

FUSE 35

Roadside Emergencies

129

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

9

15A

Right-hand headlamp

10

5A

Left-hand turn/park lamp and side
marker

11

15A

Left-hand headlamp

12

10A

Passenger air bag on/off switch
indicator

13

5A

Cluster

14

10A

Air bag module

15

5A

Not used (spare)

16

5A

Driver and passenger heated seat
modules

17

5A

Cluster

18

20A

Radio, Central imaging amplifier

19

20A

Tilt/Tele motors

20

10A

Front Electronics Module (FEM), Dual
Automatic Temperature Control
(DATC), Cluster

21

10A

Not used (spare)

22

10A

Not used (spare)

23

10A

Not used (spare)

24

5A

Passive anti-theft transceiver

25

10A

Not used (spare)

26

3A

Windshield wiper module

27

10A

Radio

28

10A

Not used (spare)

29

5A

DATC

30

5A

FEM

31

10A

Glove box and foot well lamps

32

20A

Cigar lighter

33

10A

FEM (Dimmer control lamps)

34

5A

Outside mirrors

35

5A

Brake pedal switch

Relay 1

—

Not used

Roadside Emergencies

130

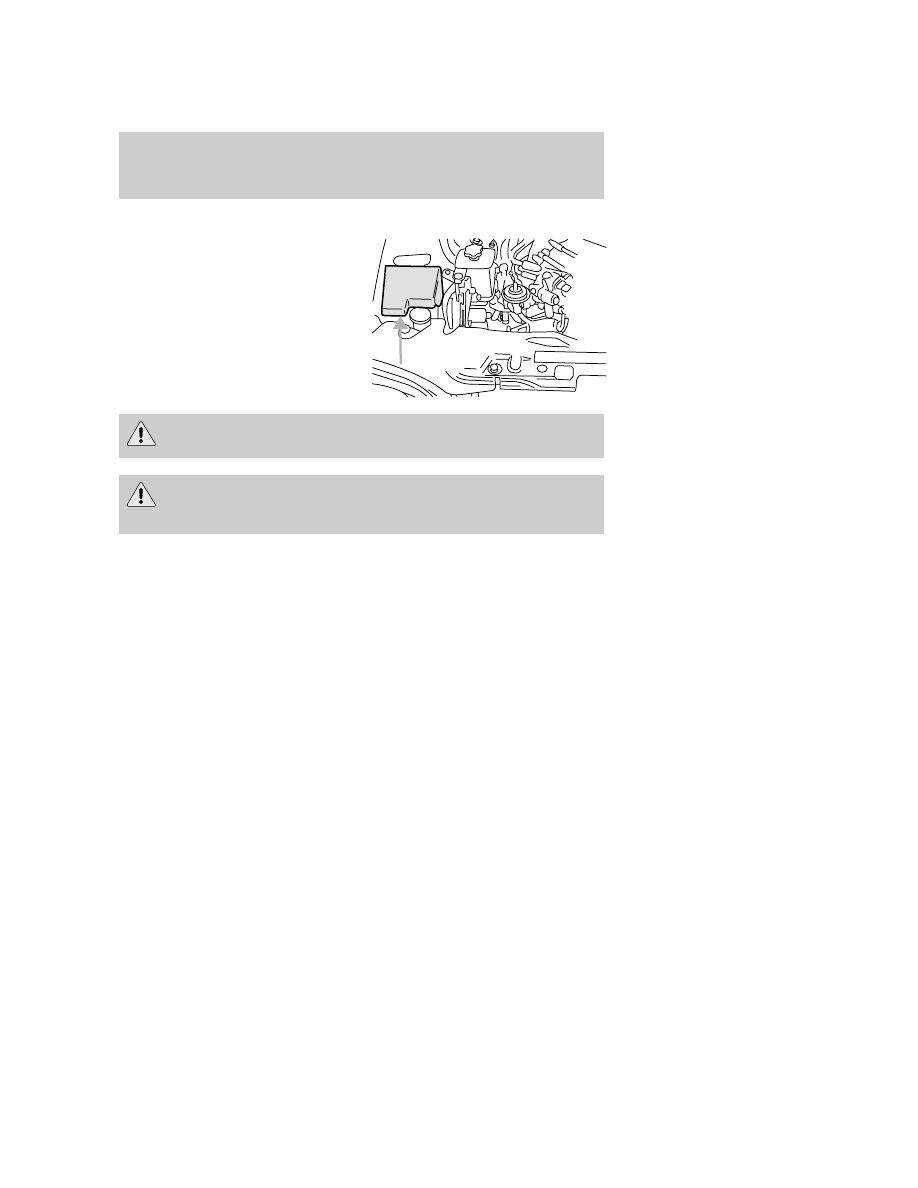

Front power distribution box

The front power distribution box is
located in the engine compartment.
The power distribution box contains
high-current fuses that protect your
vehicle’s main electrical systems
from overloads.

Always disconnect the battery before servicing high current
fuses.

To reduce risk of electrical shock, always replace the cover to
the Power Distribution Box before reconnecting the battery or

refilling fluid reservoirs.

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and specifications chapter.

7

Roadside Emergencies

131
