Ford Ranger (2011 year). Manual - part 46

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

10

—

Not used

11

30A**

Powertrain control module (PCM)
relay

12

—

Not used

13

30A**

Blower motor (climate control)

14

—

Not used

15

—

Not used

16

—

Not used

17

40A**

Anti-lock brake system (ABS)
module

18

—

Not used

19

20A**

Engine fan

20

—

Not used

21

10A*

PCM keep alive power, Canister
purge valve solenoid

22

—

Not used

23

30A*

Fuel pump motor, Fuel injectors

24

—

Not used

25

10A*

A/C clutch solenoid

26

—

Not used

27

—

Not used

28

—

Not used

29

30A*

Wipers/washer

30

—

Not used

31

15A*

Fog lamps

32

—

Not used

33

30A*

Anti-lock brake system (ABS)
module

34

—

Not used

35

—

Not used

36

—

Not used

37

—

Not used

Roadside Emergencies

187

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

38

7.5A*

Trailer tow (right turn)

39

15A*

PCM power

40

—

Not used

41

10A*

Automatic transmission

42

7.5A*

Trailer tow (left turn)

43

20A*

Engine fan relay coil, A/C relay
coil, IAC, Mass air flow sensor,
Heated exhaust gas oxygen
sensor, Catalyst module sensor,
Vapor management valve solenoid

44

15A*

Ignition coil, Capacitor

45A

—

Not used

45B

—

Not used

46A

—

Fuel pump relay, Fuel injectors
relay

46B

—

Not used

47

—

Engine fan relay

48

—

Starter relay

49

—

Not used

50

—

Not used

51

—

Not used

52

—

Not used

53

—

Not used

54

—

PCM relay

55

—

Blower relay

56A

—

A/C clutch solenoid relay

56B

—

Fog lamp relay

* Mini Fuses ** Maxi Fuses

Roadside Emergencies

188

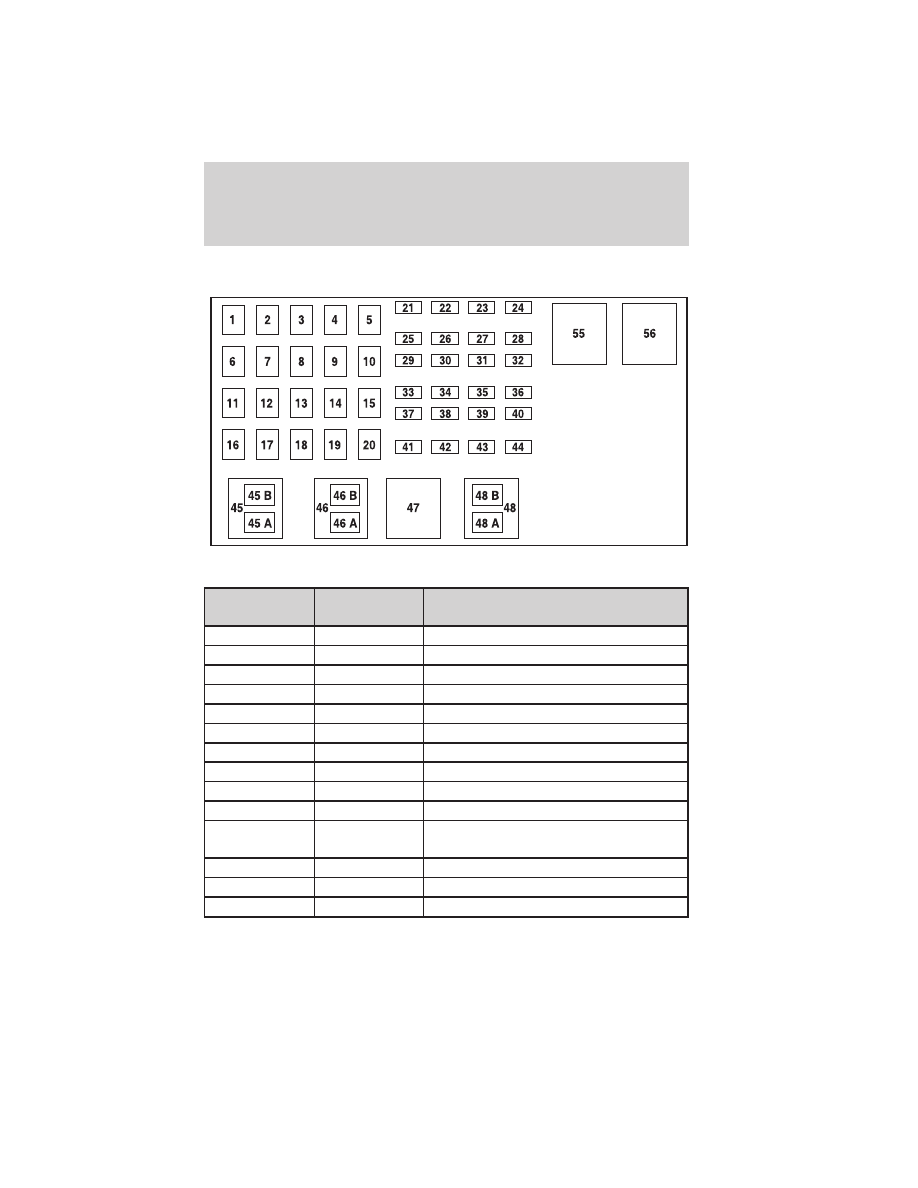

4.0L engines (if equipped)

The high-current fuses are coded as follows:

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

1

40A**

Passenger compartment fuse panel

2

—

Not used

3

40A**

Passenger compartment fuse panel

4

—

Not used

5

50A**

Passenger compartment fuse panel

6

—

Not used

7

30A**

Starter solenoid

8

—

Not used

9

40A**

Ignition switch

10

—

Not used

11

30A**

Powertrain control module (PCM)
relay

12

—

Not used

13

30A**

Blower motor (climate control)

14

—

Not used

Roadside Emergencies

189

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

15

—

Not used

16

—

Not used

17

40A**

Anti-lock brake system (ABS) module

18

—

Not used

19

—

Not used

20

—

Not used

21

10A*

PCM keep alive power, Canister purge
valve solenoid

22

—

Not used

23

30A*

Fuel pump motor, Fuel injectors

24

—

Not used

25

10A*

A/C clutch solenoid

26

—

Not used

27

20A*

4x4 module

28

—

Not used

29

30A*

Wipers/washer

30

—

Not used

31

15A*

Fog lamps

32

—

Not used

33

30A*

ABS module

34

—

Not used

35

—

Not used

36

—

Not used

37

—

Not used

38

7.5A*

Trailer tow (right turn)

39

15A*

PCM power

40

—

Not used

41

10A*

Automatic transmission

42

7.5A*

Trailer tow (left turn)

Roadside Emergencies

190
