The fuses are coded as follows:

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

1

5A

Instrument panel dimmer switch

2

10A

Trailer tow park lamps

3

10A

Right low beam headlamp

4

10A

Left low beam headlamp

5

5A

Windshield wiper module
(run/accy)

6

10A

Radio (run/accy), Door switch
illumination

7

—

Not used

8

10A

Restraints control module (RCM),
Passenger airbag deactivation
indicator (PADI), Occupant
classification sensor (OCS)

  15

  25

2

1

3  4

5  6

8  9

11 12

7

10

13 14

17 18    20 21 22 23 24

16

19

27 28 29 30 31

26

32 33 34 35

Roadside Emergencies

183

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

9

5A

Cluster air bag indicator

10

10A

Cluster (run/start), 4x4 module
(run/start)

11

10A

Passenger compartment fuse
panel (Logic power)

12

15A

Satellite radio

13

15A

Horn, Interior lamps

14

15A

High beam headlamp, High beam
indicator (cluster)

15

—

Not used

16

30A cartridge

fuse

Power windows

17

15A

Turn signals/hazards

18

—

Not used

19

20A

Center high-mounted stop lamp
(CHMSL)/Stop lamps

20

10A

Speed control module, Back-up
lamps, Overdrive cancel switch,
Electronic flasher (turn),
Anti-lock brake system (ABS)
(roll stability control)

21

5A

Starter relay coil

22

5A

Not used (spare)

23

30A

Headlamps (low and high beam)

24

20A

Radio battery feed (B+)

25

—

Accessory relay (power windows)

26

2A

Redundant cruise switch

27

10A

Climate control blower relay/blend
doors

28

15A

4x4 module battery feed (B+)

29

20A

Cigar lighter, Diagnostic connector
(OBD II)

Roadside Emergencies

184

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

30

5A

Power mirrors

31

20A

Front park lamps, Rear park
lamps, License plate lamps,
Dimmer switch, Trailer tow park
lamps

32

5A

Brake switch (logic)

33

5A

Instrument cluster battery feed
(B+)

34

20A

Power point

35

15A

Power locks

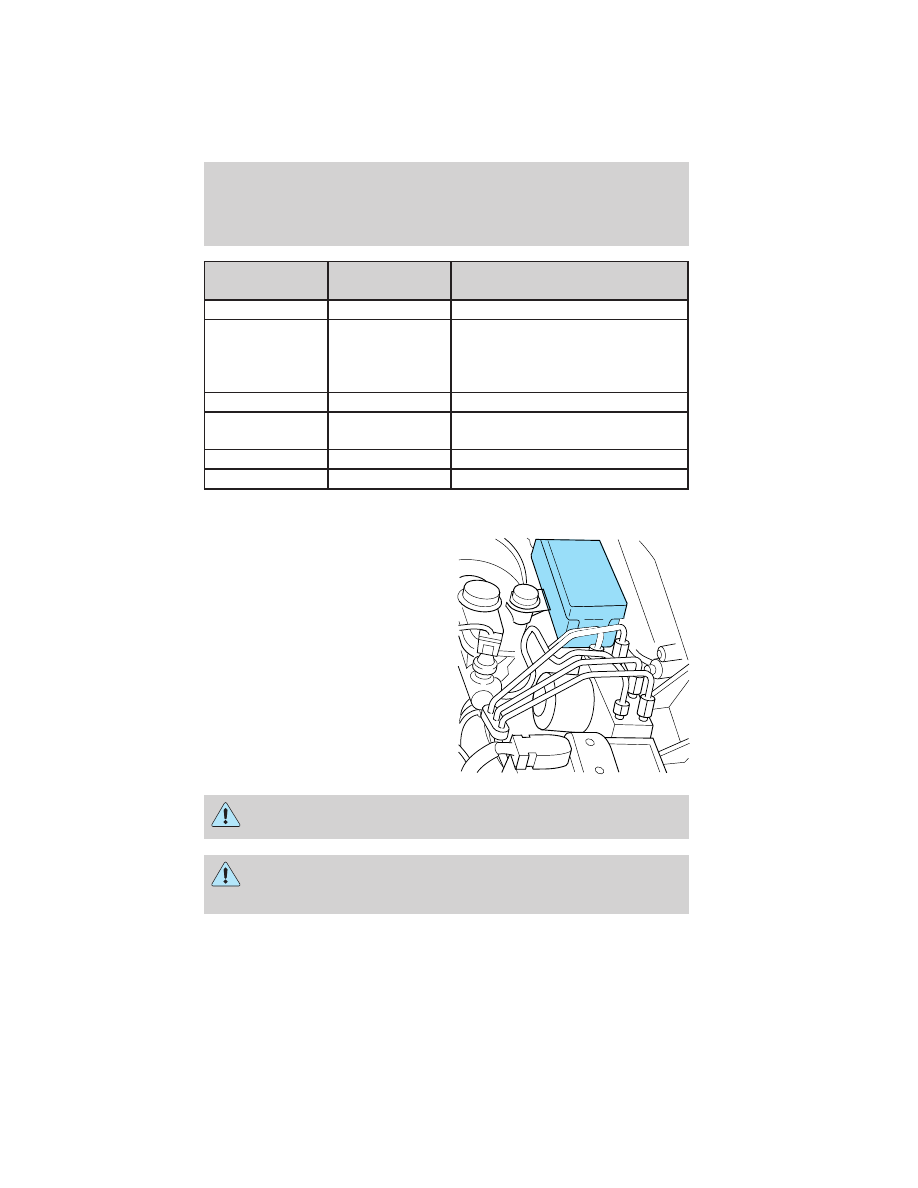

Power distribution box

The power distribution box is
located in the engine compartment.
The power distribution box contains
high-current fuses that protect your
vehicle’s main electrical systems
from overloads.

WARNING: Always disconnect the battery before servicing high
current fuses.

WARNING: To reduce risk of electrical shock, always replace
the cover to the Power Distribution Box before reconnecting the

battery or refilling fluid reservoirs.

Roadside Emergencies

185

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and Specifications chapter.

2.3L engine (if equipped)

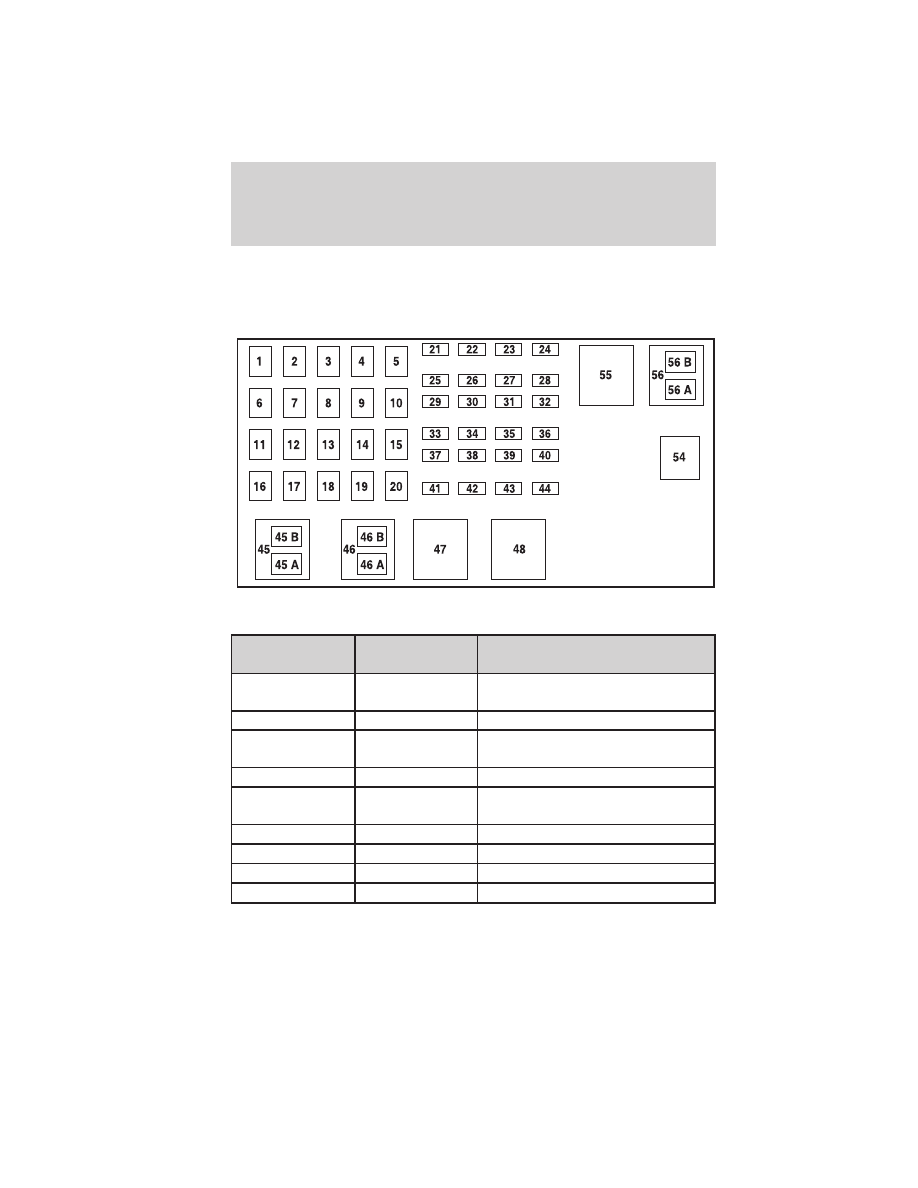

The high-current fuses are coded as follows:

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

1

40A**

Passenger compartment fuse
panel

2

—

Not used

3

40A**

Passenger compartment fuse
panel

4

—

Not used

5

50A**

Passenger compartment fuse
panel

6

—

Not used

7

30A**

Starter solenoid

8

—

Not used

9

40A**

Ignition switch

Roadside Emergencies
