Ford Mustang (2016). Manual en espanol - parte 52

Componentes protegidos

Amperaje del fusible

Número de fusible o

relevador

Sin uso.

—

25

Motor del limpiaparabrisas.

25A**

26

Sin uso.

—

27

Válvula del sistema de frenos automática.

30A**

28

Ventilador electrónico 1.

30A**

29

Solenoide del motor de arranque.

30A**

30

Ventilador electrónico 3.

40A**

31

Bobina del relevador de pestillo.

10A***

32

Faros de xenón del lado izquierdo.

20A***

33

Válvulas de escape.

15A***

34

Faros de xenón del lado derecho.

20A***

35

Sensor del alternador

10A***

36

Sin uso.

—

37

Alimentación 1 del vehículo.

20A***

38

Sin uso.

—

39

Alimentación 2 del vehículo.

20A***

40

Inyectores de combustible.

15A***

41

Alimentación 3 del vehículo.

15A***

42

Sin uso.

—

43

Alimentación 4 del vehículo.

15A***

44

Sin uso.

—

45

Bomba del diferencial.

20A**

46

Sin uso.

—

47

Bomba de combustible N.° 2.

30A**

48

Bomba de combustible.

30A**

49

Relevador del bloqueo de la columna de
la dirección.

—

50

Componentes protegidos

Amperaje del fusible

Número de fusible o

relevador

Sin uso.

—

51

Relevador del claxon.

—

52

Encendedor de cigarros.

20A**

53

Tomacorriente auxiliar.

20A**

54

Ventilador electrónico 2.

25A**

55

Sin uso.

—

56

Relevador del embrague del aire acondicio-
nado.

—

57

Sin uso.

—

58

Válvulas de escape.

—

59

Módulo de control del tren motriz.

5A***

60

Sin uso.

—

61

Interruptor de marcha-arranque del
módulo de frenos antibloqueo.

5A***

62

Sin uso.

—

63

Dirección electrónica servoasistida.

5A***

64

Sin uso.

—

65

Sistema de información del punto ciego.

5A***

66

Cámara retrovisora.
Bobinas de relevo del compresor del aire
acondicionado.

Sin uso.

—

67

Interruptor de alineación de los faros.

10A***

68

Relevador del tomacorriente auxiliar.

—

69

Espejos retrovisores exteriores calentados.

10A***

70

Sin uso.

—

71

Módulo del sensor de lluvia.

5A***

72

Sin uso.

—

73

Componentes protegidos

Amperaje del fusible

Número de fusible o

relevador

Sensor de flujo de aire.

5A***

74

Sin uso.

—

75

Desempañador de la ventana trasera

—

76

Ventilador de enfriamiento electrónico 2.

—

77

Relevador del faro de xenón del lado
izquierdo (exportado).

—

78

Relevador del faro de xenón del lado
derecho (exportado).

—

79

Relevador del limpiaparabrisas.

—

80

Solenoide del motor de arranque.

—

81

Relevador del módulo de control del tren
motriz

—

82

Sin uso.

—

83

Sin uso.

—

84

Sin uso.

—

85

Sin uso.

—

86

Sin uso.

—

87

Sin uso.

—

88

Relevador 1 del ventilador electrónico.

—

89

Bomba del diferencial.

—

90

Relevador 3 del ventilador electrónico.

—

91

Relevador del motor del soplador

—

92

Bomba de combustible N.° 2.

—

93

Relevador de la bomba de combustible

—

94

*Fusibles de caja J.

**Fusibles de caja M.

***Microfusibles.

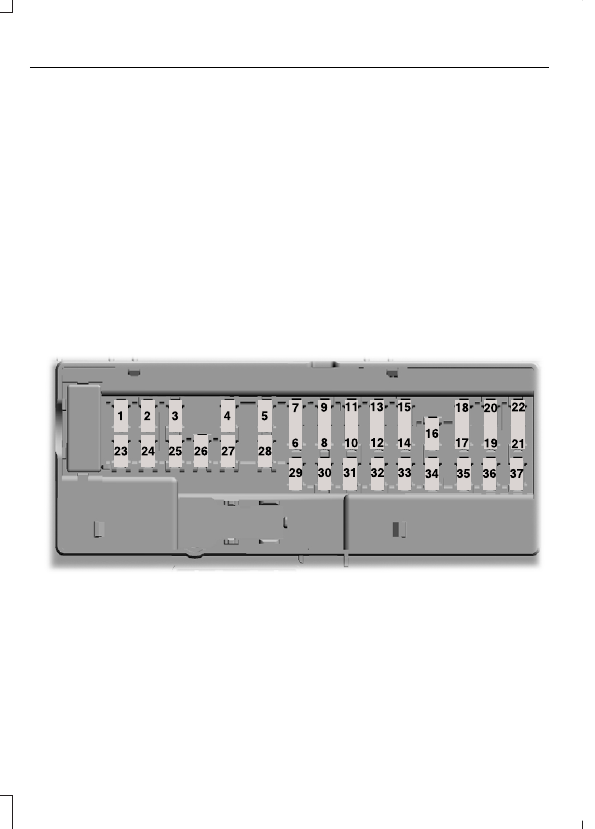

Panel de fusibles del
compartimiento de pasajeros

El panel de fusibles se encuentra en el lado
derecho del espacio para los pies del
pasajero, detrás de un panel de vestidura
y la tarjeta plástica con código clave.

Para desmontar el panel de vestidura,
levante de los ganchos de retención
traseros a la vez que tira hacia usted y lo
gira hacia afuera desde un lado. Para
reinstalarlo, haga coincidir las lengüetas
con las ranuras en el panel, coloque el
panel en su lugar y presiónelo hasta
cerrarlo.

Para alcanzar el panel de fusibles, primero
retire la tarjeta de código clave.

Después de reemplazar un fusible, regrese
la tarjeta de código clave a su posición
original. Para reinstalar el panel de
vestidura, haga coincidir las lengüetas con
las ranuras en el panel, coloque el panel
en su lugar y presiónelo hasta cerrarlo para
volver a instalar el panel de vestidura.

E174564
