Ford GT (2017). Manuel - partie 41

OUVERTURE ET FERMETURE
DU CAPOT

Ouverture du capot avant

E229939

1.

Dans l'habitacle, tirez sur la poignée
d'ouverture du capot située sur le
panneau gauche, à gauche des pédales

2. Soulevez légèrement le capot.

E233210

3. Dégagez le crochet du capot en tirant

sur le levier d'ouverture secondaire.

E233828

4. Ouvrez le capot et maintenez-le à

l'aide de la béquille.

Fermeture du capot avant

1.

Retirez la béquille de la fente sous le
capot et remettez-la solidement dans
son support.

2. Abaissez le capot et appuyez

légèrement vers le bas jusqu'à ce qu'il
soit fermé.

Nota :  Si le capot avant n'est pas
correctement fermé, un voyant s'affiche
dans le tableau de bord.  Voir Témoins et
indicateurs (page 69).

Ouverture du hayon arrière

Modèle de production

Vous pouvez ouvrir le hayon arrière de trois
façons différentes :

•

En appuyant sur un bouton de la
télécommande;  Voir Télécommande
(page 44).

•

En appuyant sur le commutateur de
phares;  Voir Commande d'éclairage
(page 61).

•

Si la batterie est morte ou en cas
d'autres problèmes électriques, utilisez
la pêne de clé de votre télécommande.
Voir Télécommande (page 44).

Après avoir ouvert le loquet du hayon
arrière, soulevez le hayon arrière pour
l'ouvrir.

Un cylindre hydraulique maintient le hayon
arrière ouvert.

Modèle Compétition

Suivez la procédure suivante pour ouvrir le
hayon arrière de votre GT de modèle de
compétition.

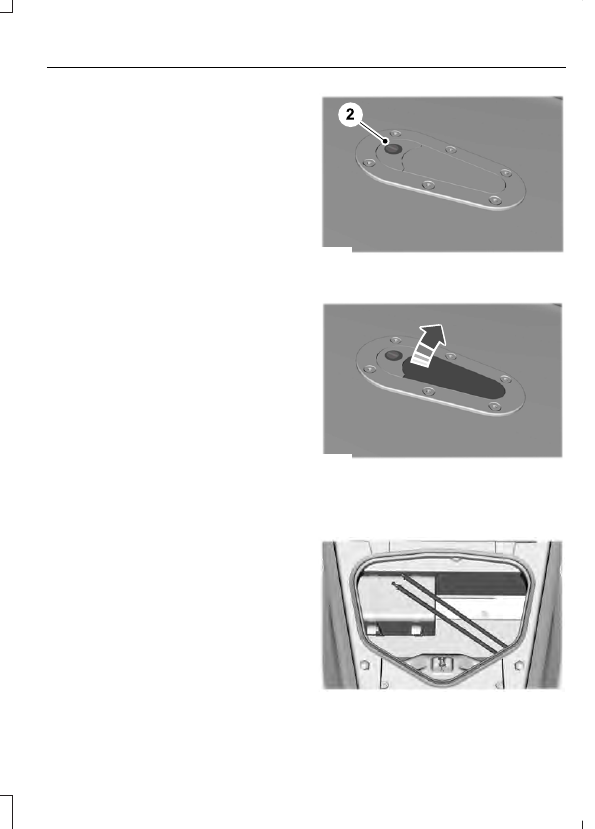

1.

Déverrouillez le hayon arrière à l'aide
de votre clé.

E251577

2. Enfoncez le bouton pour ouvrir la

poignée.

E251578

3. Tirez la poignée vers le haut jusqu'à

sentir un déclic.

4. Pressez le hayon jusqu'à sentir un

déclic.

E251630

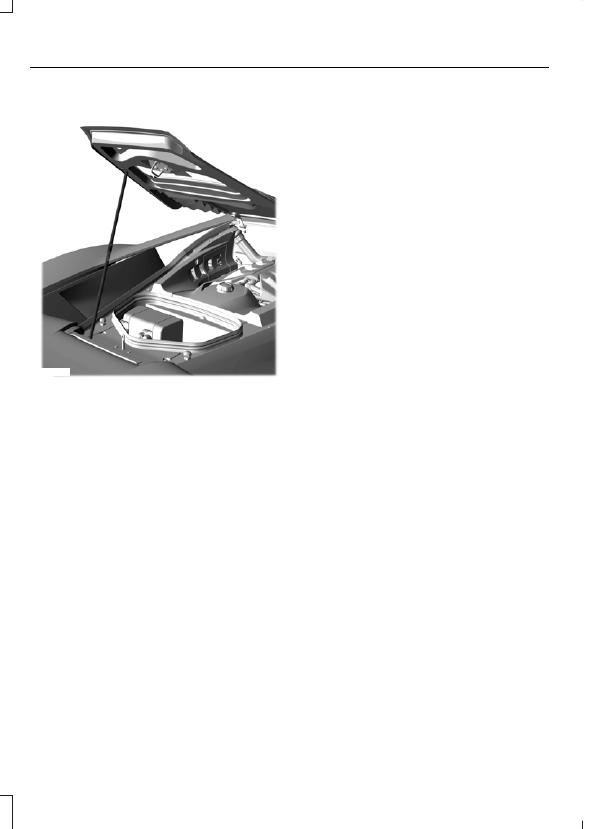

5. Soulevez le hayon et retirez la béquille

à deux pièces de son logement.

E251629

6. Assemblez la béquille et utilisez-la

pour maintenir le hayon ouvert.

Fermeture du hayon arrière

Modèle de production

1.

Tirez le hayon arrière vers le bas.

2. Pressez légèrement le hayon de sorte

que le loquet soit complètement
enclenché.

Modèle Compétition

1.

Soulevez le hayon pour retirer la
béquille.

2. Démontez la béquille et placez-la dans

son logement.

3. Abaissez le hayon arrière

complètement vers le bas et appuyez
jusqu'à entendre un déclic.

4. Réenclenchez complètement et

reverrouillez le loquet.

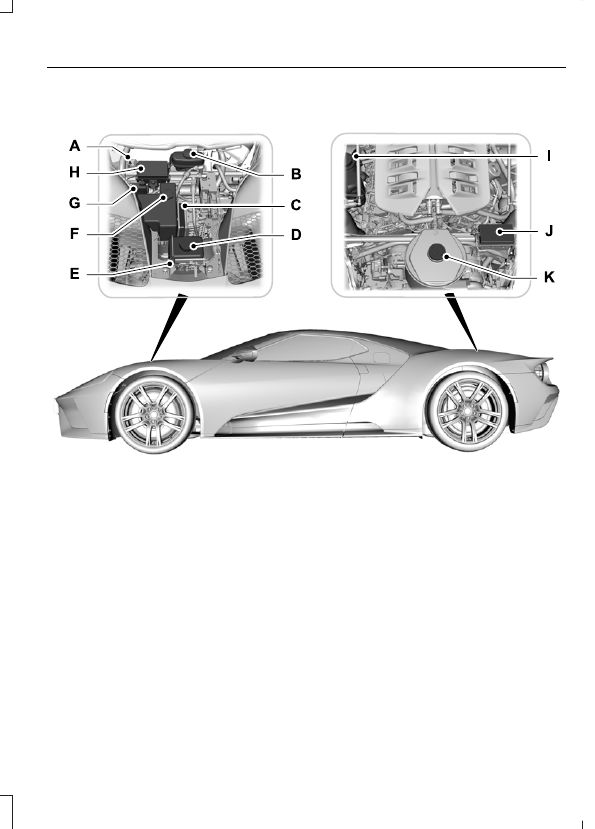

APERÇU SOUS LE CAPOT

E229585

Borne négative du point de démarrage assisté.  Voir Démarrage-secours du
véhicule (page 144).

A.

Réservoir de liquide de frein.  Voir Vérification du liquide de frein (page 177).

B.

Porte d'accès au filtre à air de l'habitacle.  Voir Filtre à air d'habitacle  (page
89).

C.

Réservoir de liquide lave-glace de pare-brise.  Voir Lave-glaces (page 60).

D.

Capteur du capot avant.  Voir Témoins et indicateurs (page 69).

E.

Réservoir de liquide hydraulique pour la direction assistée, l'aérodynamique
active et la suspension active.  Voir Vérification du liquide de direction
assistée (page 177).

F.

Borne positive du point de démarrage assisté.  Voir Démarrage-secours du
véhicule (page 144).

G.

Boîtier de distribution électrique.  Voir Tableau de spécifications des fusibles
(page 155).

H.
