Ford GT (2017). Manuel - partie 39

Composants protégés

Intensité

Numéro de fusible ou

relais

Alimentation véhicule 3.

15 A

1

1

Débit d'air massique.

5 A

1

2

Module de commande du moteur.

10 A

1

3

Module de commande de la boîte de vite-
sses.

5 A

1

4

Alimentation véhicule 1.

20 A

1

5

Alimentation de mémoire d'anomalies.

5 A

1

6

Non utilisé.

—

7

Caméra vidéo arrière.

5 A

1

8

Non utilisé.

—

9

Détection d'alternateur.

10 A

1

10

Climatiseur.

10 A

1

11

Amortisseur de vibrations.

10 A

1

12

Alimentation véhicule 4.

15 A

1

13

Non utilisé.

—

14

Résonateur d'alarme alimenté par la
batterie.

5 A

1

15

Module de commande du moteur.

5 A

1

16

Contact/démarrage.

Alimentation véhicule 2.

20 A

1

17

Injecteur.

15 A

1

18

Pompe d'alimentation 1.

30 A

2

19

Pompe d'alimentation 2.

30 A

2

20

Composants protégés

Intensité

Numéro de fusible ou

relais

Ventilateur du module de commande de
la boîte de vitesses.

30 A

2

21

Démarreur.

30 A

2

22

Ventilateur d'échangeur thermique.

30 A

2

23

Pont.

—

24

Relais du ventilateur d'échangeur ther-
mique.

—

25

Relais du ventilateur du module de
commande de la boîte de vitesses.

—

26

Relais de la pompe d'alimentation 1.

—

27

Relais d'embrayage du climatiseur.

—

28

Relais de démarreur

—

29

Relais d'injection.

—

30

Relais de la pompe d'alimentation 2.

—

31

Relais du module de commande du
moteur.

—

32

1

Mini fusible.

2

Fusible JCASE à profil bas.

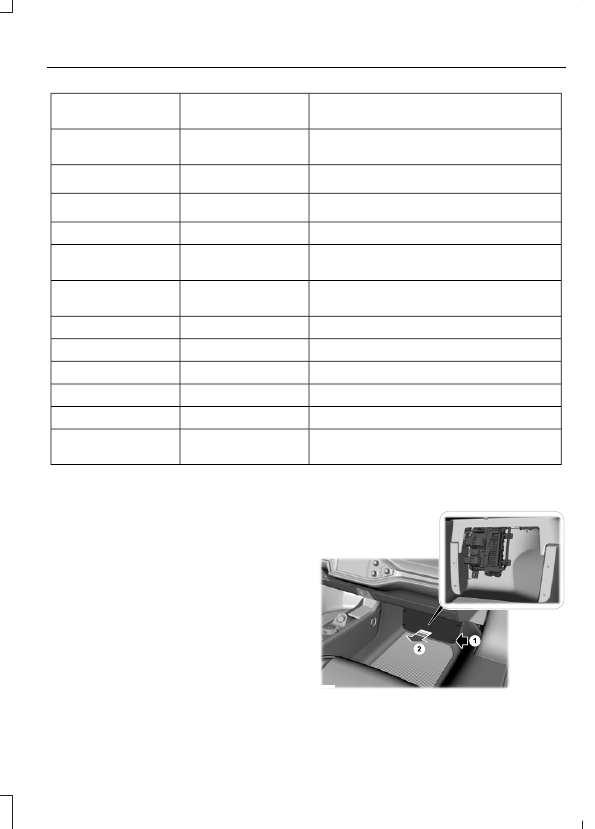

Porte-fusibles de l'habitacle

Le porte-fusibles est situé dans le plancher
avant du passager, derrière le panneau du
plancher.

E238973

Pour retirer le panneau du plancher,
tournez chacune des quatre fermetures,
puis tirez le panneau du plancher vers vous.
Une fois vous avez retiré ce panneau, vous

pouvez accéder au porte-fusibles. Après
avoir remplacé un fusible, réinstallez le
panneau de plancher et faites tourner les
fixations à leur position d'origine.

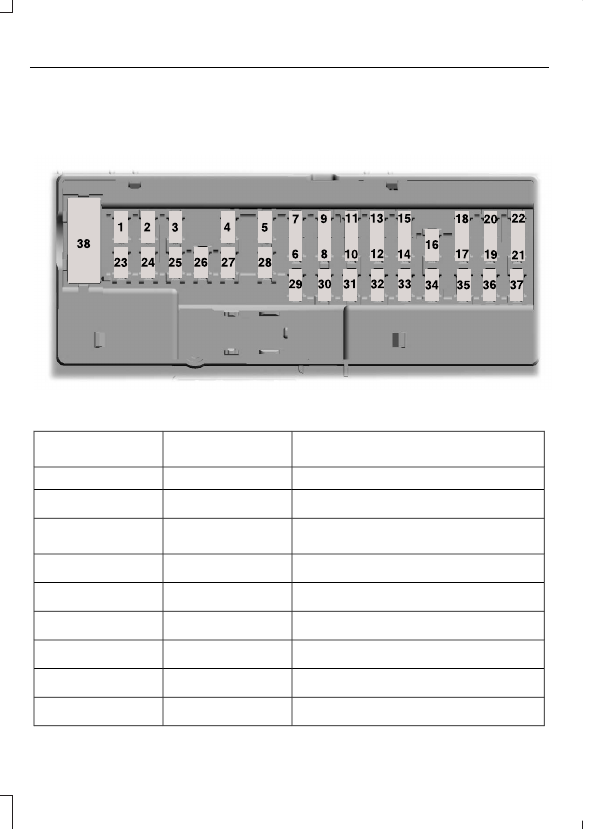

E145984

Composants protégés

Intensité

Numéro de fusible ou

relais

Non utilisé.

—

1

Non utilisé (rechange).

7,5 A

1

2

Relais de déverrouillage conducteur.

20 A

1

3

Relais de double verrouillage.

Non utilisé (rechange).

5 A

1

4

Non utilisé (rechange).

20 A

1

5

Non utilisé (rechange).

10 A

2

6

Non utilisé (rechange).

10 A

2

7

Non utilisé (rechange).

10 A

2

8

Contacteur de feux stop (BOO).

10 A

2

9

Composants protégés

Intensité

Numéro de fusible ou

relais

Commutateur de démarrage à bouton-
poussoir

5 A

2

10

Verrous et poignées extérieures des portes
droite et gauche.

5 A

2

11

Module de l’émetteur-récepteur RF du
système antidémarrage (RTM).

7,5 A

2

12

Logique du module de commande de
colonne de direction.

7,5 A

2

13

Logique d'alimentation de la prise de
diagnostic.
Tableau de bord.

Module du mode d'alimentation suppléme-
ntaire (EPM).

10 A

2

14

Alimentation de la prise de diagnostic
(SDLC).

10 A

2

15

Relais d'ouverture de coffre.

15 A

1

16

Module de capteur combiné.

5 A

2

17

Modem de l'unité de commande téléma-
tique (TCU).

5 A

2

18

Non utilisé (rechange).

7,5 A

2

19

Contrôleurs d'amortisseur avant.

7,5 A

2

20

Module d'indicateur de levier sélecteur
(HUD).

5 A

2

21

Sonde de température intérieure

Module du mode d'alimentation suppléme-
ntaire.

5 A

2

22

Éclairage de la commande de glace droite.

10 A

1

23

Éclairage du commutateur de condamna-
tion de porte droite.
Éclairage du commutateur de condamna-
tion de porte gauche.
Commande de lève-glaces et de rétrovi-
seurs électriques (moteur).
