Composants protégés

Intensité

Numéro de fusible ou

relais

Non utilisé.

—

84

Non utilisé.

—

85

1

Fusible M-Case.

2

Fusible JCASE.

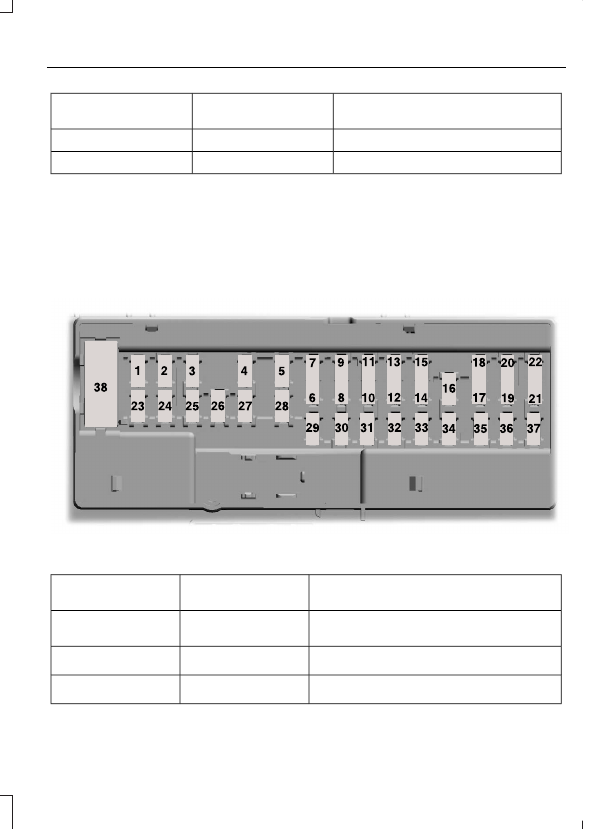

Porte-fusibles de l'habitacle

Le porte-fusibles se trouve sous la planche
de bord, à gauche de la colonne de
direction.

Nota :  Pour faciliter l'accès au
porte-fusibles, retirez l'élément de garniture
de finition.

E145984

Composants protégés

Intensité

Numéro de fusible ou

relais

Éclairage (ambiant, boîte à gants, cour-
toisie, plafonnier, coffre).

10 A

1

1

Support lombaire.

7,5 A

1

2

Déverrouillage de la porte du conducteur.

20 A

1

3

Composants protégés

Intensité

Numéro de fusible ou

relais

Non utilisé (rechange).

5 A

1

4

Amplificateur de haut-parleur d'extrêmes-
graves.

20 A

1

5

Non utilisé (rechange).

10 A

2

6

Non utilisé (rechange).

10 A

2

7

Non utilisé (rechange).

10 A

2

8

Non utilisé (rechange).

10 A

2

9

Clavier.

5 A

2

10

Module passeport de téléphone cellulaire.

Non utilisé (rechange).

5 A

2

11

Climatisation

7,5 A

2

12

Levier de vitesses.

Colonne de volant de direction.

7,5 A

2

13

Tableau de bord.
Logique du module de liaison de données.

Module d'alimentation prolongée.

10 A

2

14

Module de liaison de données/passerelle.

10 A

2

15

Verrouillage sécurité enfants.

15 A

1

16

Ouverture du couvercle de coffre.

Non utilisé (rechange).

5 A

2

17

Commutateur de démarrage-arrêt par
bouton-poussoir.

5 A

2

18

Module d'alimentation prolongée.

7,5 A

2

19

Phares adaptatifs.

7,5 A

2

20

Capteur d'humidité et de température dans
le véhicule.

5 A

2

21

Composants protégés

Intensité

Numéro de fusible ou

relais

Rechange.

5 A

2

22

Alimentation prolongée des accessoires
(logique du convertisseur continu-alter-
natif, logique du toit ouvrant transparent,
commande principale du conducteur).

10 A

1

23

Verrouillage et déverrouillage centralisé

20 A

1

24

Porte conducteur (glace, rétroviseur).

30 A

1

25

Porte passager avant (glace, rétroviseur).

30 A

1

26

Toit ouvrant transparent.

30 A

1

27

Amplificateur.

20 A

1

28

Porte arrière côté conducteur (glace).

30 A

1

29

Porte arrière côté passager (glace).

30 A

1

30

Non utilisé (rechange).

15 A

1

31

Système de positionnement (GPS).

10 A

1

32

Commande vocale.
Affichage.
Récepteur de radiofréquence.

Radio.

20 A

1

33

Contrôle actif du bruit.

Contact/démarrage (fusibles N° 19, 20, 21,
22, 35, 36, 37, disjoncteur).

30 A

1

34

Non utilisé (rechange).

5 A

1

35

Rétroviseur à électrochrome.

15 A

1

36

Volant de direction chauffant.

20 A

1

37

Non utilisé.

—

38

1

Micro-fusible 2

2

Micro-fusible 3

REMPLACEMENT D'UN
FUSIBLE

Fusibles

AVERTISSEMENT

Remplacez toujours un fusible par
un fusible de même calibre. Un
fusible de calibre supérieur peut

causer de graves dommages au câblage
et provoquer un incendie.

E217331

Si certains accessoires électriques de votre
véhicule ne fonctionnent pas, un fusible
est peut-être grillé. Un fil métallique rompu
dans le fusible révèle que ce fusible est
grillé. Vérifiez les fusibles appropriés avant
de remplacer un quelconque composant
électrique.

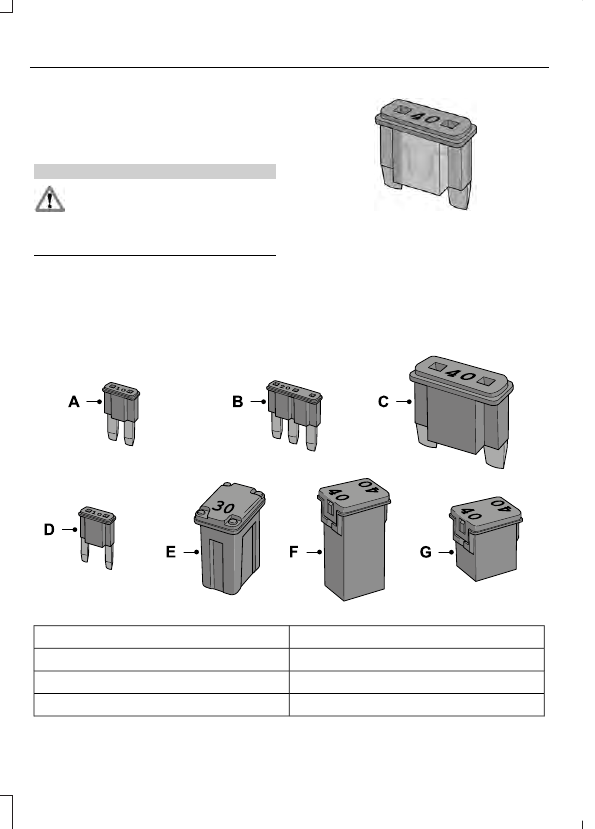

Types de fusibles

E207206

Type de fusible

Référence

Micro 2

A

Micro 3

B

Maxi

C
