Composants protégés

Intensité

Numéro de fusible ou

relais

Ventilateur de chargeur.

15 A

2

35

Ventilateur du module de commande
électronique de la batterie VEH.

15 A

2

36

Non utilisé.

—

37

Relais de pompe à dépression N° 1.

—

38

Relais de pompe à dépression N° 2.

—

39

Relais de pompe d'alimentation.

—

40

Relais d'avertisseur sonore.

—

41

Non utilisé.

—

42

Non utilisé (rechange).

10 A

2

43

Non utilisé.

—

44

Contrôleur de pompe à dépression.

5 A

2

45

Anneau lumineux de port de charge.

10 A

3

46

Contacteur des feux stop.

10 A

3

47

Avertisseur sonore.

20 A

2

48

Contrôleur de débit d'air.

5 A

2

49

Alimentation pour équipement de véhicule
hybride 5.

15 A

2

50

Module de commande d'énergie de la
batterie - ventilateur.

Alimentation pour équipement de véhicule
hybride 1.

15 A

3

51

Module de commande du groupe motopro-
pulseur hybride.

Alimentation pour équipement de véhicule
hybride 2.

15 A

3

52

Module de commande d'énergie de la
batterie.

Composants protégés

Intensité

Numéro de fusible ou

relais

Non utilisé (rechange).

10 A

2

53

Alimentation pour équipement de véhicule
hybride 3.

10 A

3

54

Pompe à eau.

Alimentation pour équipement de véhicule
hybride 4.

10 A

3

55

Compresseur de climatisation.
Élément chauffant à coefficient de
température positif (CTP) (PHEV).
Capteur d'humidité (PHEV).

1

Fusible M-Case.

2

Micro-fusible 2

3

Micro-fusible 3

Boîtier de distribution électrique -
partie inférieure

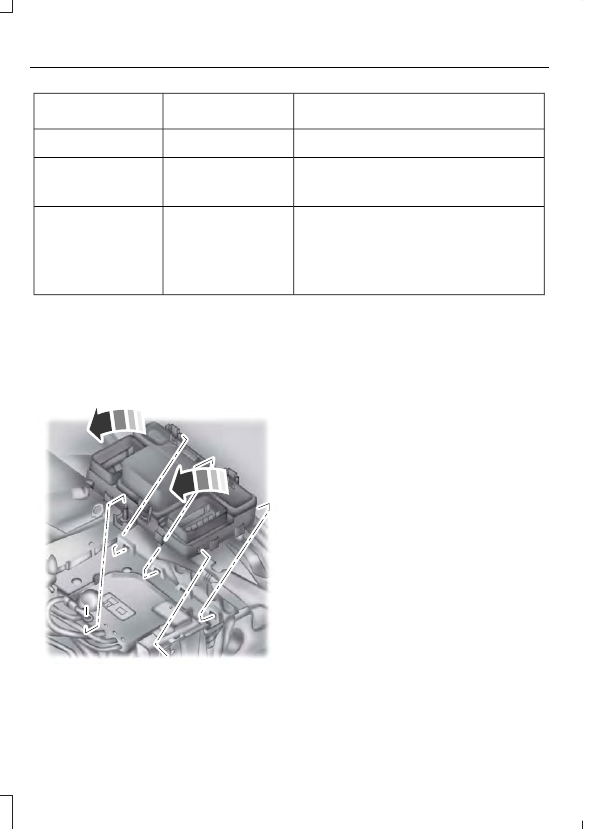

E145983

Des fusibles se trouvent sur la partie
inférieure de la boîte à fusibles. Pour
accéder à la partie inférieure de la boîte à
fusibles :

1.

Dégagez les deux loquets de chaque
côté de la boîte à fusibles.

2. Soulevez le côté intérieur de la boîte à

fusibles du socle.

3. Déplacez la boîte à fusibles vers le

centre du compartiment moteur.

4. Faites pivoter le côté extérieur de la

boîte à fusibles pour accéder à la partie
inférieure.

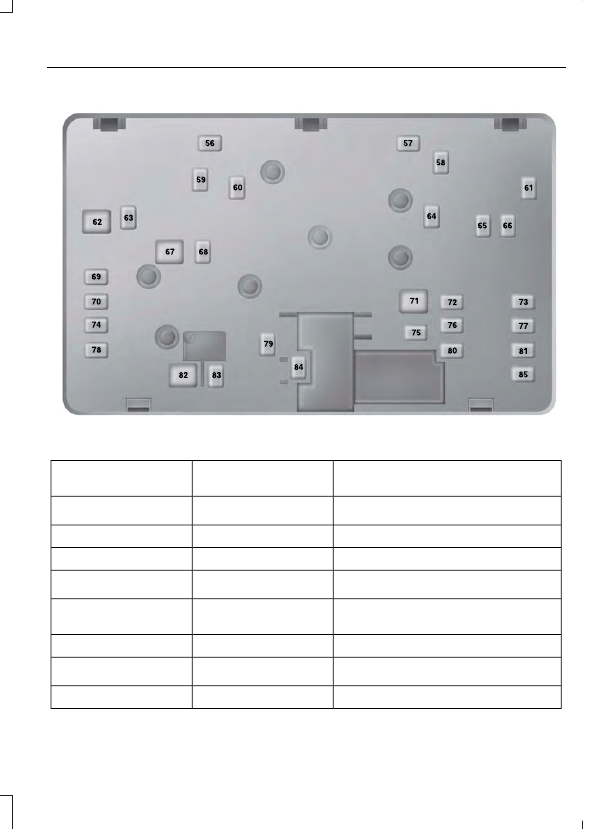

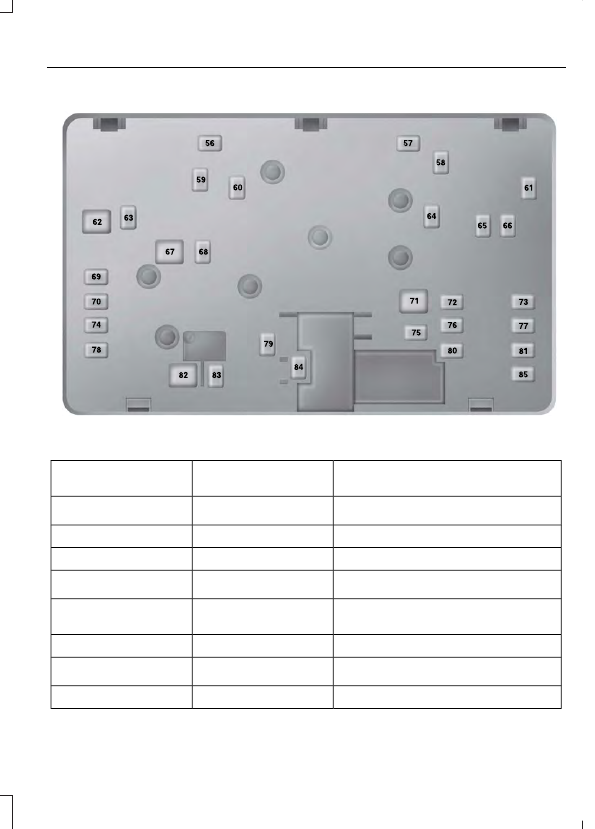

E144949

Composants protégés

Intensité

Numéro de fusible ou

relais

Alimentation de pompe à carburant.

30 A

1

56

Non utilisé.

—

57

Non utilisé.

—

58

Relais de pompe à dépression.

40 A

1

59

Ventilateur à modulation de largeur
d'impulsions.

40 A

2

60

Non utilisé.

—

61

Module de commande de carrosserie 1.

50 A

2

62

Non utilisé.

—

63

Composants protégés

Intensité

Numéro de fusible ou

relais

Chargeur de véhicule hybride rechar-
geable (PHEV).

40 A

1

64

Siège chauffant avant.

20 A

2

65

Non utilisé.

—

66

Module de commande de carros-
serie 2.

50 A

2

67

Lunette arrière chauffante.

40 A

1

68

Soupapes de freins antiblocage.

30 A

1

69

Siège passager.

30 A

1

70

Non utilisé.

—

71

Toit panoramique N° 1.

30 A

1

72

Non utilisé.

—

73

Module de siège conducteur.

30 A

1

74

Pompe à huile de boîte de vitesses
(PHEV).

20 A

1

75

e-Shifter (module de commande de
la boîte de vitesses).

20 A

1

76

Sièges avant à régulation de tempéra-
ture.

30 A

1

77

Non utilisé.

—

78

Ventilateur d'habitacle.

40 A

2

79

Non utilisé.

—

80

Convertisseur continu-alternatif.

40 A

1

81

Pompe de freins antiblocage.

60 A

2

82

Moteur des essuie-glaces 1.

25 A

1

83
