Ford Fusion Hybrid (2015). Manual en espanol - parte 61

Componentes protegidos

Amperaje del fusible

Número del fusible o

del relevador

Control de ruidos activo.

Marcha/arranque (fusibles N.° 19, 20, 21,
22, 35, 36, 37, cortacircuitos).

30 A

1

34

Módulo de control del sistema de protec-
ción.

5 A

1

35

Espejo retrovisor de atenuación automá-
tica.

15 A

1

36

No se usa (repuesto).

15 A

1

37

No se usa (repuesto).

30 A

38

1

Microfusible.

2

Microfusible doble.

CAMBIO DE FUSIBLES

Fusible(s)

ALERTA

Siempre reemplace un fusible por
otro que tenga el amperaje
especificado. El uso de un fusible con

un amperaje mayor puede causar graves
daños al cableado y podría provocar un
incendio.

E142430

Si los componentes eléctricos del vehículo
no funcionan, es posible que se haya
fundido un fusible. La fractura del alambre
del fusible indicará que el fusible está
fundido. Revise los fusibles
correspondientes antes de reemplazar
algún componente eléctrico.

247

Fusion/Mondeo (CC7) , esMEX

Fusibles

INFORMACIÓN GENERAL

Lleve su vehículo a servicio en forma
regular para ayudar a mantener su valía
de carretera y su valor de reventa. Existe
una gran red de distribuidores Ford
autorizados disponibles para ayudarle con
su experiencia en servicios profesionales.
Creemos que sus técnicos capacitados
especialmente son los mejores calificados
para dar servicio a su vehículo en forma
adecuada y experta. Ellos cuentan con el
respaldo de un amplio rango de
herramientas altamente especializadas,
desarrolladas específicamente para dar
servicio a su vehículo.

Para ayudarlo con el mantenimiento de su
vehículo, le entregamos la información de
mantenimiento programado, la cual
facilita el seguimiento del servicio de
rutina.

Si su vehículo requiere servicio profesional,
un distribuidor autorizado puede
proporcionar las refacciones y el servicio
necesarios. Revise la información de
garantía para saber qué refacciones y
servicios se cubren.

Use solo los combustibles, lubricantes,
líquidos y refacciones recomendados que
cumplan con las especificaciones. Las
refacciones Motorcraft® están diseñadas
y fabricadas para proporcionar el mejor
rendimiento en su vehículo.

Precauciones

•

No trabaje con el motor caliente.

•

Asegúrese que no quede nada
atrapado en las partes en movimiento.

•

No trabaje en un vehículo con el motor
en funcionamiento dentro de un
espacio cerrado, a menos que esté
seguro que tiene suficiente ventilación.

•

Mantenga todas las llamas al
descubierto y cualquier otro material
incandescente (por ejemplo,
cigarrillos) lejos de la batería del
vehículo y de todas las piezas
relacionadas con el sistema de
combustible.

Trabajo con el motor apagado

1.

Coloque el freno de estacionamiento
y cambie a P (Estacionamiento).

2. Apague el motor y quite la llave (si está

equipada).

3. Bloquee las ruedas.

Trabajo con el motor encendido

ALERTA

Para reducir el riesgo de daño al
vehículo y/o quemaduras
personales, no arranque el motor con

el filtro de aire extraído y no lo saque
mientras el motor está funcionando.

1.

Coloque el freno de estacionamiento
y cambie a P (Estacionamiento).

2. Bloquee las ruedas.

248

Fusion/Mondeo (CC7) , esMEX

Mantenimiento

APERTURA Y CIERRE DEL
COFRE

E142457

1.

Para abrir el cofre, diríjase al interior del
vehículo y jale la manija de apertura
del cofre que se encuentra debajo del
lado izquierdo del panel de
instrumentos.

2. Vaya a la parte delantera del vehículo

y localice la palanca de liberación
secundaria, situada debajo del frente
de la tapa del cofre, a la derecha del
centro del vehículo (del lado del
conductor), cerca del faro.

3. Abra la cerradura del cofre al empujar

la palanca de liberación secundaria
amarilla a la izquierda, hacia el centro
del vehículo.

E169261

4. Levante el cofre y asegúrelo con la

varilla de soporte de manera que
quede asegurada en el orificio correcto
del cofre.

5. Para cerrar el cofre, levántelo

levemente y separe la varilla de
soporte de manera del cofre, después
fije la varilla de soporte en la
abrazadera.

6. Baje el cofre y déjelo caer de una altura

de al menos 10 a 12 pulgadas (25 a 30
cm).

Nota: Asegúrese de cerrar el cofre
correctamente y que esté ambos lados del
cofre estén correctamente asegurados.

REVISIÓN EL
COMPARTIMIENTO DEL
MOTOR - 2.0L HYBRID

ALERTA

El controlador del sistema inversor
contiene varios componentes de alto
voltaje que pueden causar daños

corporales graves o incluso la muerte. El
controlador del sistema inversor no se
puede reparar y nunca se debe tocar,
probar o alterar.

Nota: No intente reparar los componentes
o el cableado de alto voltaje. Para
identificarlo fácilmente, el aislamiento del
cableado de alto voltaje es de color naranja.

249

Fusion/Mondeo (CC7) , esMEX

Mantenimiento

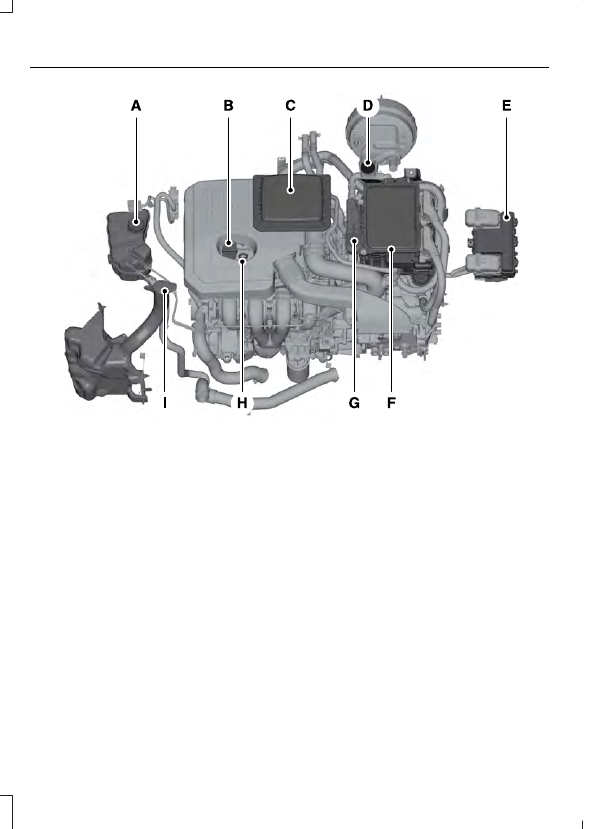

E146046

Tapa del depósito del anticongelante para motor

A

Tapón de llenado del aceite del motor

B

Cubierta del filtro de aire del motor

C

Tapa del depósito del líquido para frenos

D

Caja de distribución eléctrica

E

Controlador del sistema inversor

F

Tapa del depósito de anticongelante del controlador del sistema inversor

G

Varilla indicadora del nivel de aceite del motor

H

Tapa del depósito del líquido limpiaparabrisas

I

250

Fusion/Mondeo (CC7) , esMEX

Mantenimiento
