3. Relâchez le levier d'essuie-glaces

lorsque les essuie-glaces ont atteint la
position d'entretien.

Nota :  Vous pouvez également déplacer
manuellement les bras d'essuie-glaces en
position d'entretien lorsque le contact est
coupé. Ne déplacez pas manuellement les
bras d'essuie-glaces en position d'entretien
lorsque le contact est établi. Les bras
d'essuie-glaces se bloquent lorsque vous
établissez le contact.

Remplacement des balais
d'essuie-glaces de pare-brise

Nota :  Ne tenez pas le balai d'essuie-glace
lorsque vous soulevez le bras d'essuie-glace.

E129990

1

1

2

1.

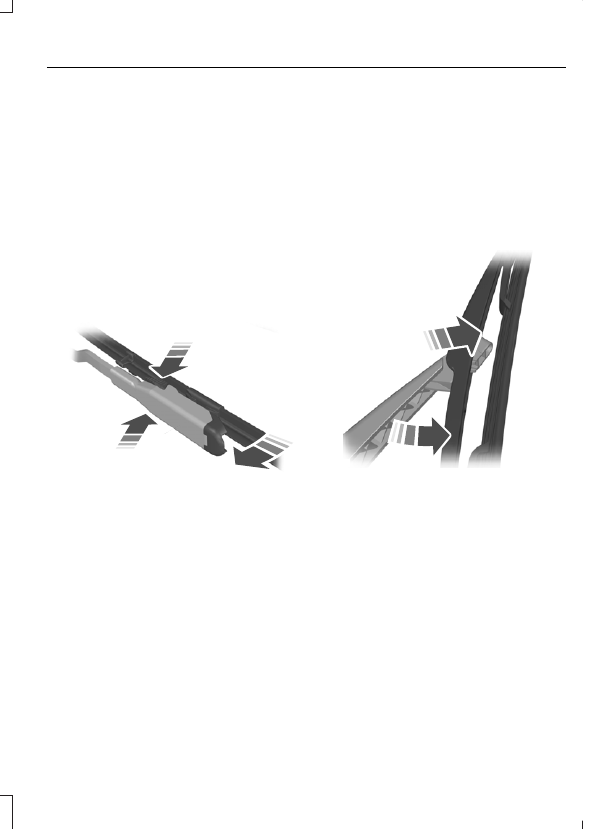

Soulevez le bras d'essuie-glace puis
pressez l'un contre l'autre les boutons
de verrouillage du balai d'essuie-glace.

Nota :  Assurez-vous que le bras
d'essuie-glace ne se rabat pas contre le
pare-brise lorsque le balai d'essuie-glace
n'y est plus accroché.

2. Faites légèrement pivoter le balai

d'essuie-glace.

3. Retirez le balai d'essuie-glace.

4. Pour la repose, procéder dans l'ordre

inverse de la dépose.

Nota :  Assurez-vous que le balai
d'essuie-glace se verrouille en place.

CHANGEMENT DES BALAIS
D’ESSUIE-GLACE ARRIÈRE

Nota :  Ne tenez pas le balai d'essuie-glace
lorsque vous soulevez le bras d'essuie-glace.

Nota :  Assurez-vous que le bras
d'essuie-glace ne se rabat pas contre le
pare-brise lorsque le balai d'essuie-glace
n'y est plus accroché.

1.

Levez le bras d'essuie-glace.

E130060

3

2

2. Faites légèrement pivoter le balai

d'essuie-glace.

3. Dégagez le balai d'essuie-glace du bras

d'essuie-glace.

4. Retirez le balai d'essuie-glace.

5. Pour la repose, procédez dans l'ordre

inverse de la dépose.

Nota :  Assurez-vous que le balai
d'essuie-glace se verrouille en place.

RÉGLAGE DES PHARES

Réglage vertical

Si votre véhicule a été accidenté, faites
vérifier le réglage des phares par un
concessionnaire autorisé.

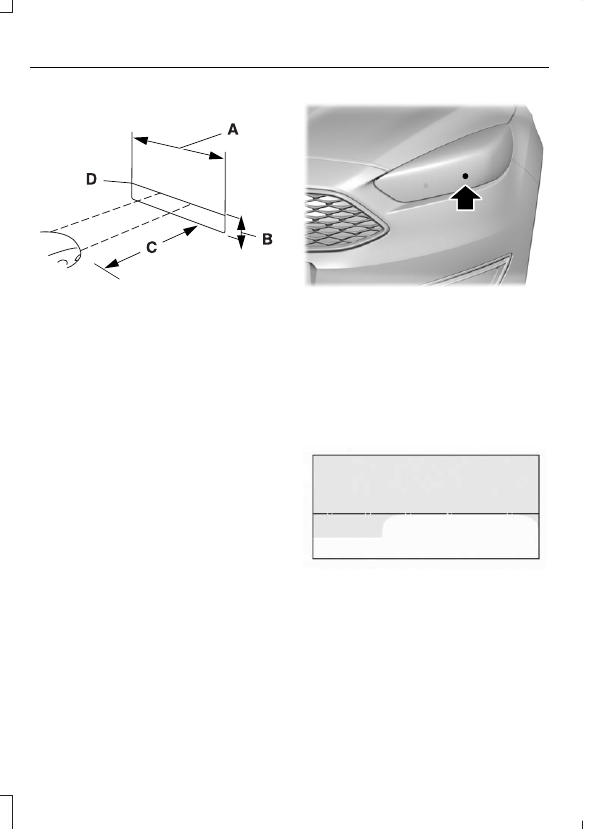

Cible de réglage des phares

E142592

2,4 m (8 pi)

A

Du sol au centre de l'ampoule de
feu de croisement du phare

B

7,6 m (25 pi)

C

Ligne de référence horizontale

D

Procédure de réglage vertical des
phares

1.

Garez votre véhicule sur une surface
plane, à environ 7,6 m (25 ft) d'un mur
ou d'un écran.

2. Mesurez la distance entre le sol et le

centre de l'ampoule de feu de
croisement du phare, puis tracez une
ligne de référence horizontale de 2,4 m
(8 ft) sur le mur ou l'écran à cette
hauteur.

E199411

Nota :  La lentille présente parfois un repère
d'identification permettant de localiser plus
facilement le centre de l'ampoule.

Nota :  Pour mieux voir le faisceau de
lumière lors du réglage d'un phare, vous
pouvez obstruer la lumière de l'autre phare.

3. Allumez les feux de croisement et

ouvrez le capot.

E142465

4. Sur la paroi ou sur la surface, vous

remarquerez une zone lumineuse de
haute intensité au niveau du haut du
faisceau lumineux. Si le bord supérieur
de la zone lumineuse de haute intensité
plate n'est pas sur la ligne de référence
horizontale, réglez le phare.

E164485

5. Repérez le régleur vertical de chaque

phare. Tournez la vis de réglage dans
l'un ou l'autre sens avec un outil
approprié tel qu'un tournevis ou une
douille hexagonale pour régler le phare
dans le sens vertical. Le rebord
horizontal de la zone de haute intensité
doit toucher la ligne de repère
horizontale.

6. Fermez le capot et éteignez les phares.

Réglage horizontal

La portée horizontale du faisceau de phare
de votre véhicule n'est pas réglable.

DÉPOSE D'UN PHARE

1.

Ouvrez le capot.  Voir Ouverture et
fermeture du capot (page 191).

E133215

2

2

4

3

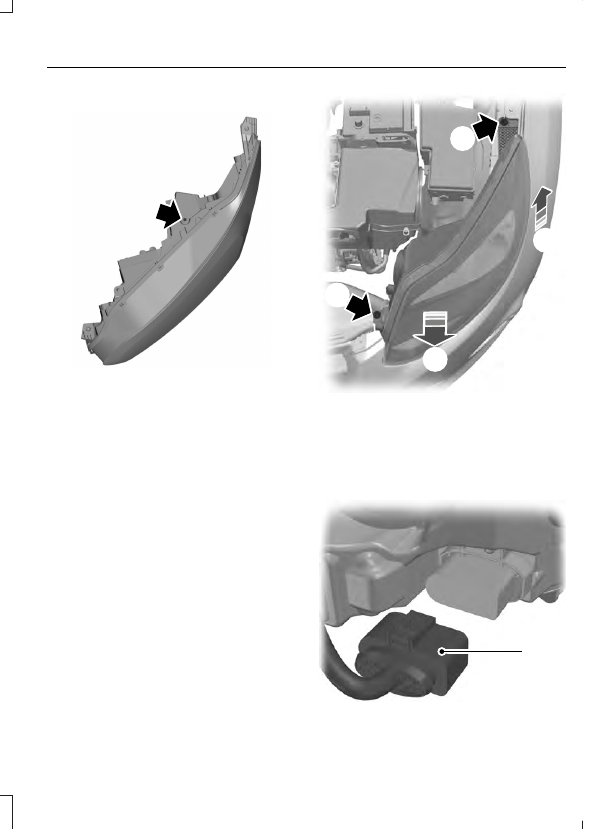

2. Déposez les vis.

3. Tirez le bloc optique aussi loin que

possible vers l'avant du véhicule pour
le dégager du point de fixation inférieur.

4. Levez la partie extérieure du phare et

déposez-le.

E133750

5

5. Débranchez le connecteur.

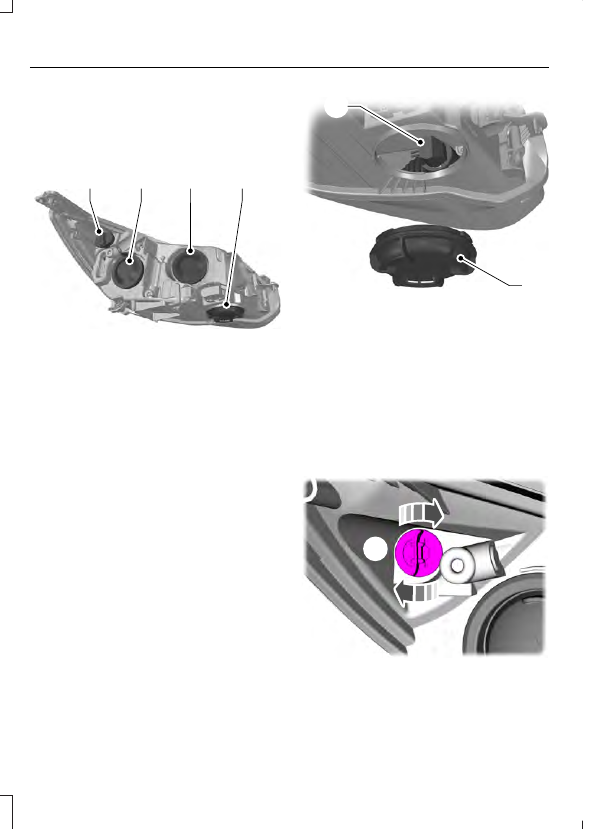

REMPLACEMENT D'UNE
AMPOULE

Phare

E133102

A

B

C

D

Ampoule de feu de position
latéral.

A.

Feu de croisement.

B.

Feu de route.

C.

Clignotant avant.

D.

Votre véhicule est équipé de lampes à
décharge à haute intensité.  Ces ampoules
utilisent une tension élevée.  Contactez un
concessionnaire autorisé.

Clignotant avant

1.

Déposez le phare.  Voir Dépose d'un
phare (page 201).

E133104

2

3

2. Retirez le couvercle soigneusement.

3. Tournez le porte-ampoule dans le sens

inverse des aiguilles d'une montre pour
le retirer.

4. Appuyez sur l'ampoule, puis tournez

l'ampoule dans le sens inverse des
aiguilles d'une montre pour la retirer.

Ampoule de feux de position latéraux

1.

Déposez le phare.  Voir Dépose d'un
phare (page 201).

2

E184156

2. Retirez le couvercle soigneusement.

3. Retirez le porte-ampoule en le tirant

bien droit.
