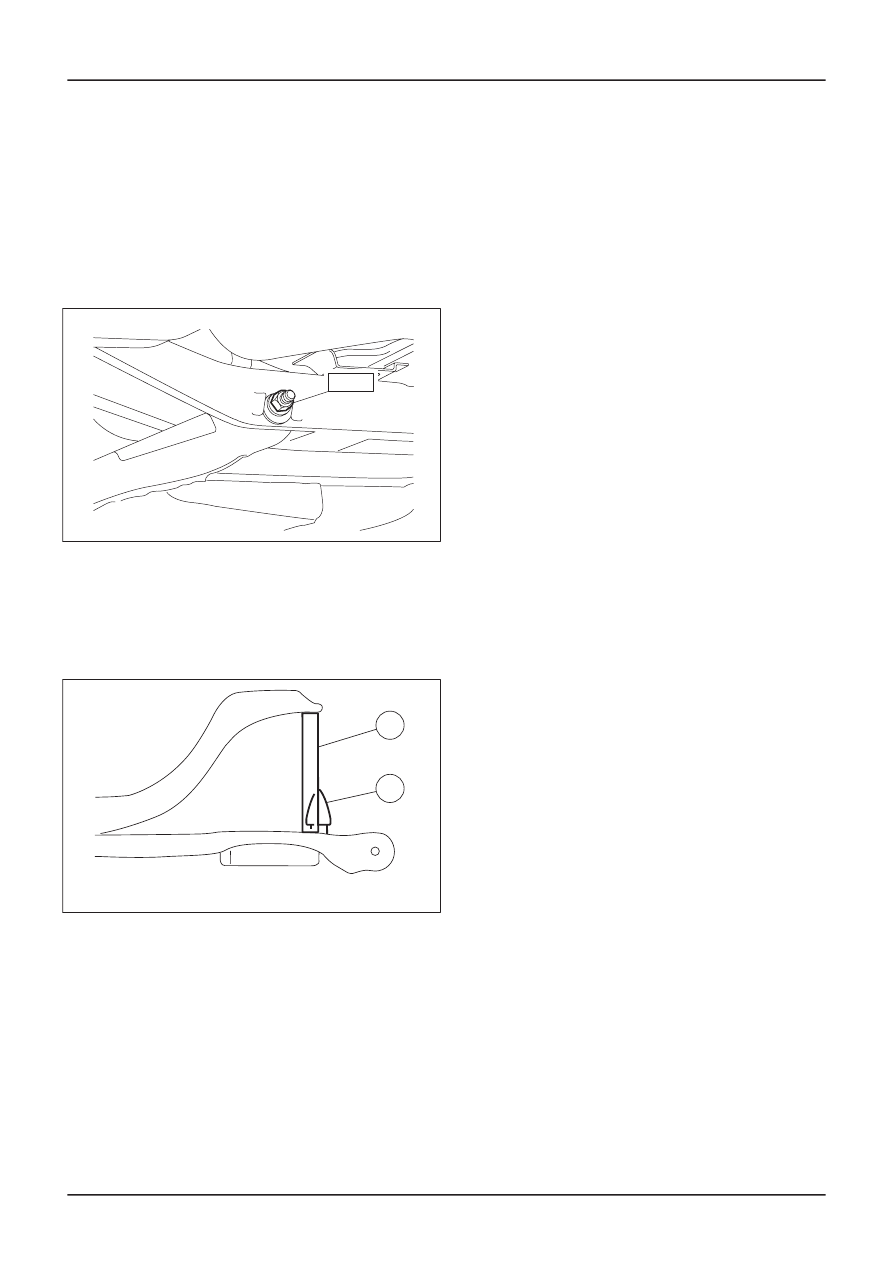

Item 9

Rear lower arm adjustment cam nut

1. NOTE: Do not fully tighten the rear lower arm

adjustment cam nut at this stage.

NOTE: Align the mark on the rear lower arm
adjustment cam to the mark on the rear axle
crossmember.

Install the rear lower arm adjustment cam
nut on both sides.

TIE0036771

8 Nm

Item 4

Stabilizer bar

1. Lower the suspension from the design height

setting on both sides.

1. Remove the spacer.
2. Install the bump stop.

TIE45129

1

2

2. Position the stabilizer bar.

G422315en

502-00-

36

Uni-Body, Subframe and Mounting System

502-00-

36

REMOVAL AND INSTALLATION

Rear Axle Crossmember — Vehicles With: Ball Joint Stabilizer

Bar Link, Vehicles Without: Fuel Additive Tank

General Equipment

Securing strap

Transmission jacks

1. Remove the spring on both sides.

2. Remove the evaporative emission canister

(if equipped).

3. Remove the headlamp leveling rear sensor

(if equipped).

For additional information, refer to:

Exterior Lighting, Removal and
Installation).

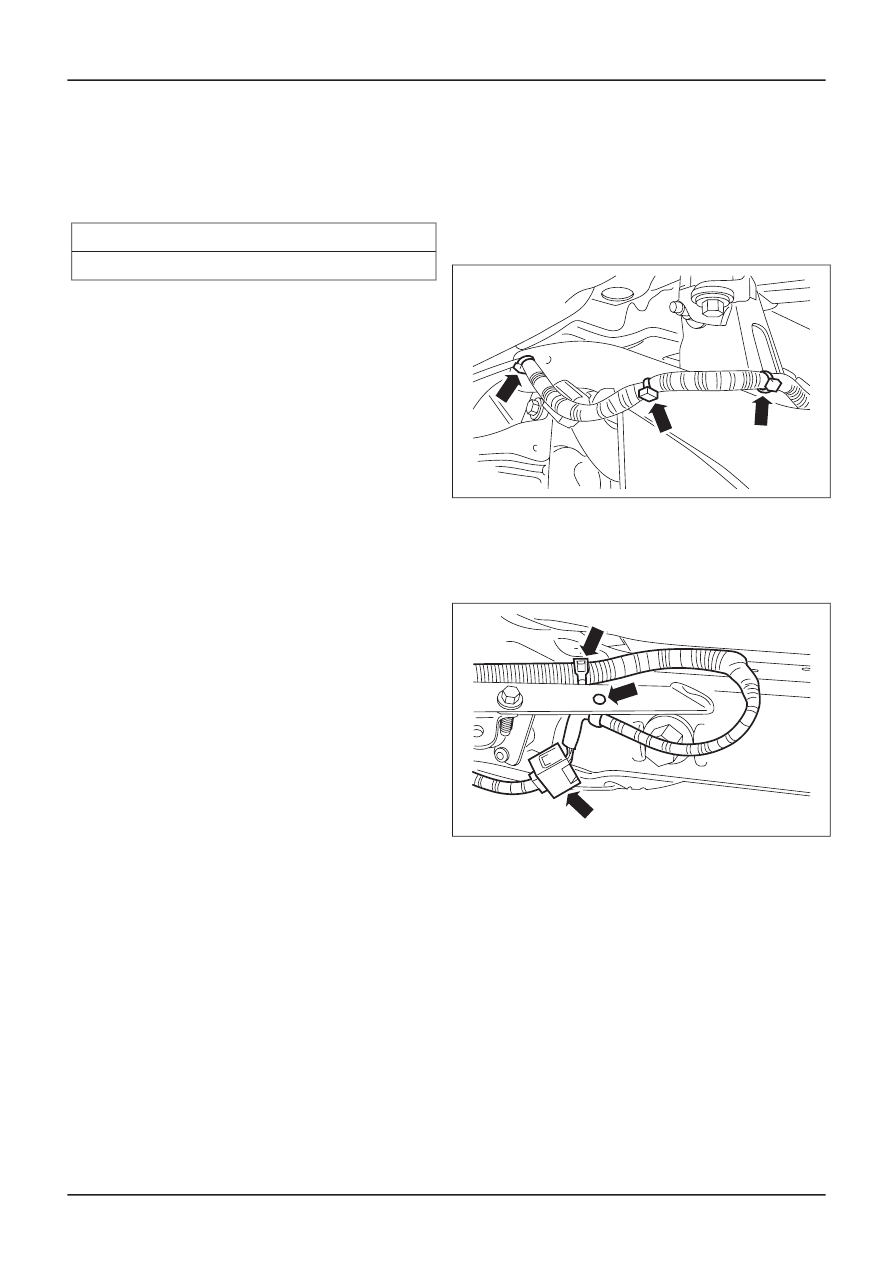

4. Detach the headlamp leveling sensor wiring

harness from the rear axle crossmember (if
equipped).

E44185

5. Detach the headlamp leveling sensor wiring

harness from the rear axle crossmember and
disconnect the electrical connector (if
equipped).

E44186

6. Remove the components in the order

indicated in the following illustration(s) and
table(s).

G401869en

502-00-

37

Uni-Body, Subframe and Mounting System

502-00-

37

REMOVAL AND INSTALLATION

Headlamp Leveling Rear Sensor

(417-01

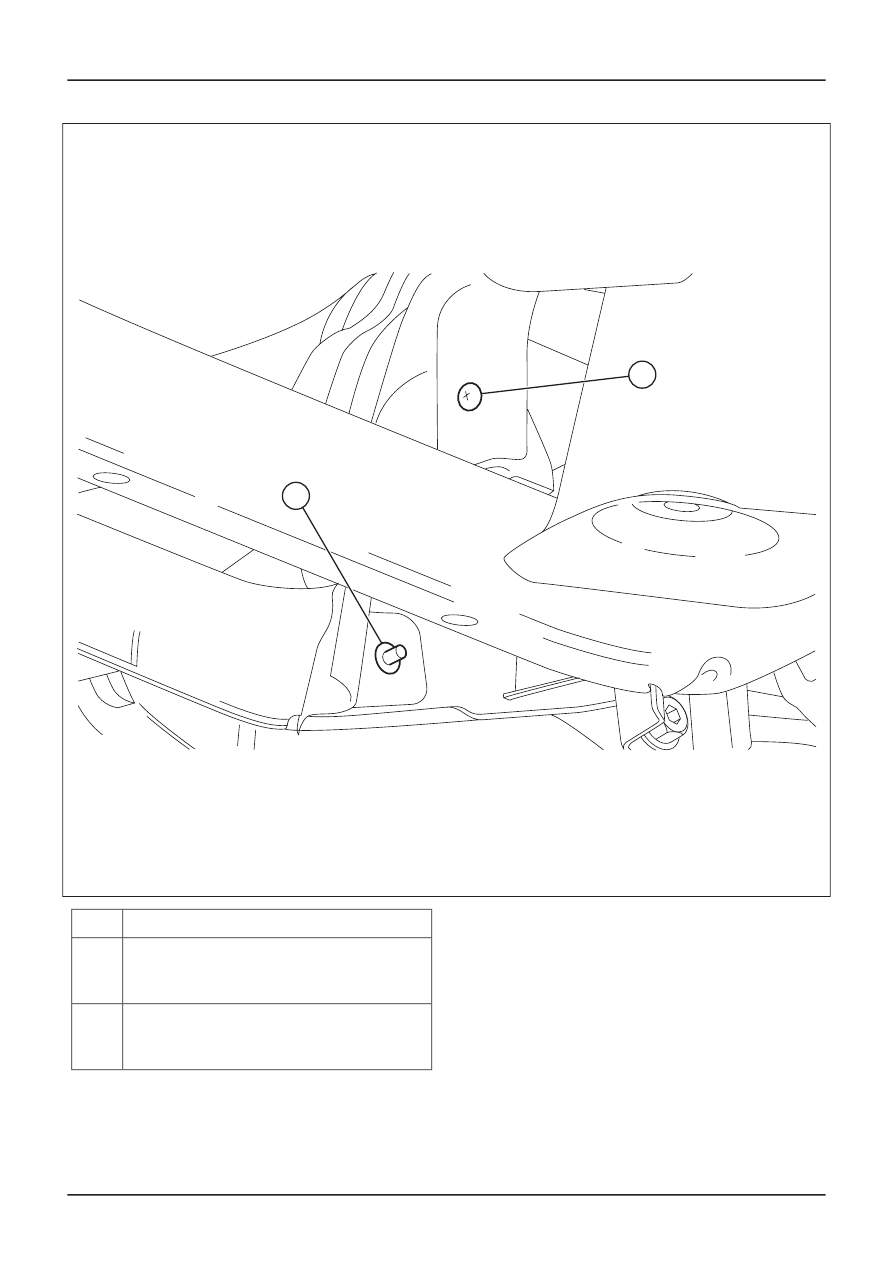

E45204

2

1

Description

Item

Evaporative emission canister heat shield
to rear axle crossmember stud (if
equipped)

1

Evaporative emission canister heat shield
to rear axle crossmember retaining bolt (if
equipped)

2

G401869en

502-00-

38

Uni-Body, Subframe and Mounting System

502-00-

38

REMOVAL AND INSTALLATION

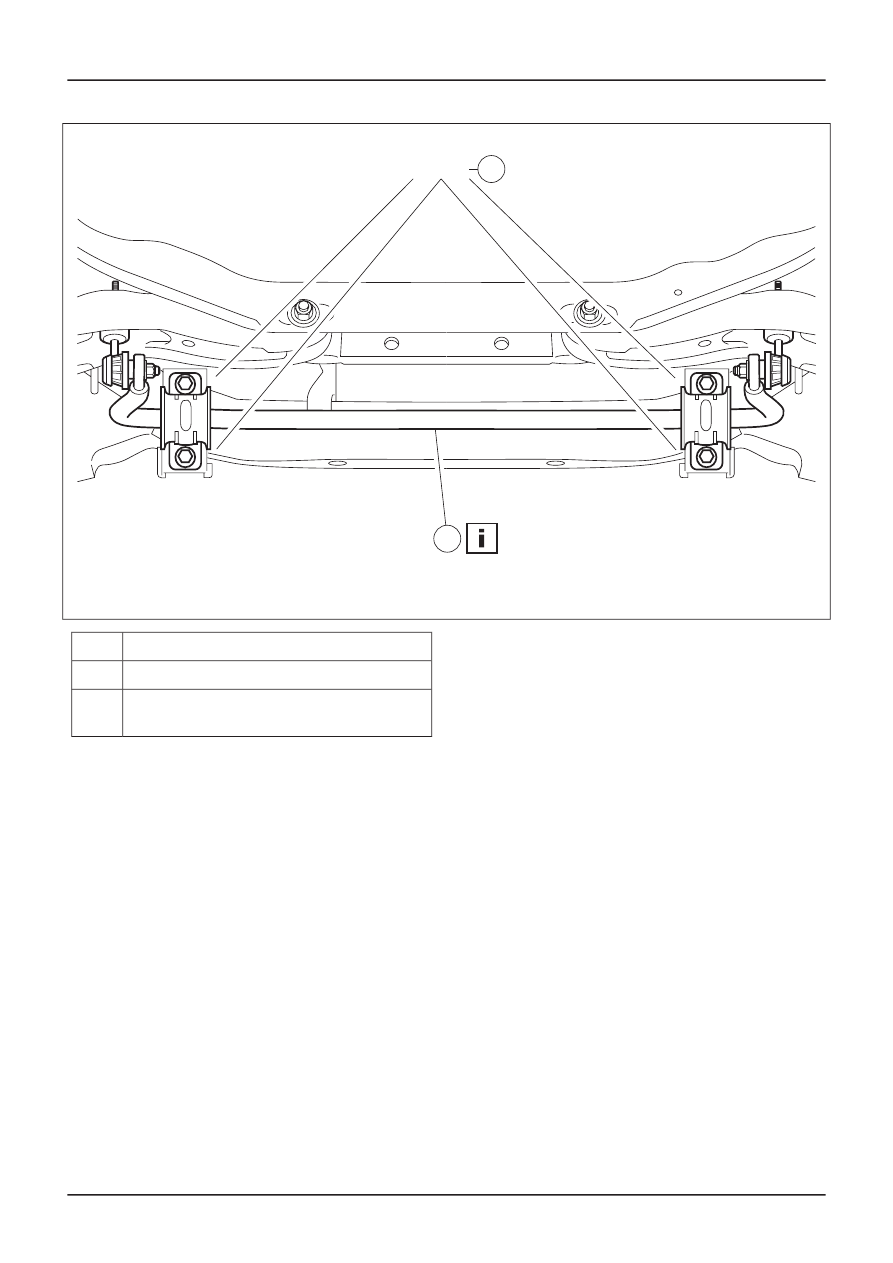

E53196

48 Nm

3

4

Description

Item

Stabilizer bar clamp retaining bolts

3

Stabilizer bar

See Installation Detail

4

G401869en

502-00-

39

Uni-Body, Subframe and Mounting System

502-00-

39

REMOVAL AND INSTALLATION

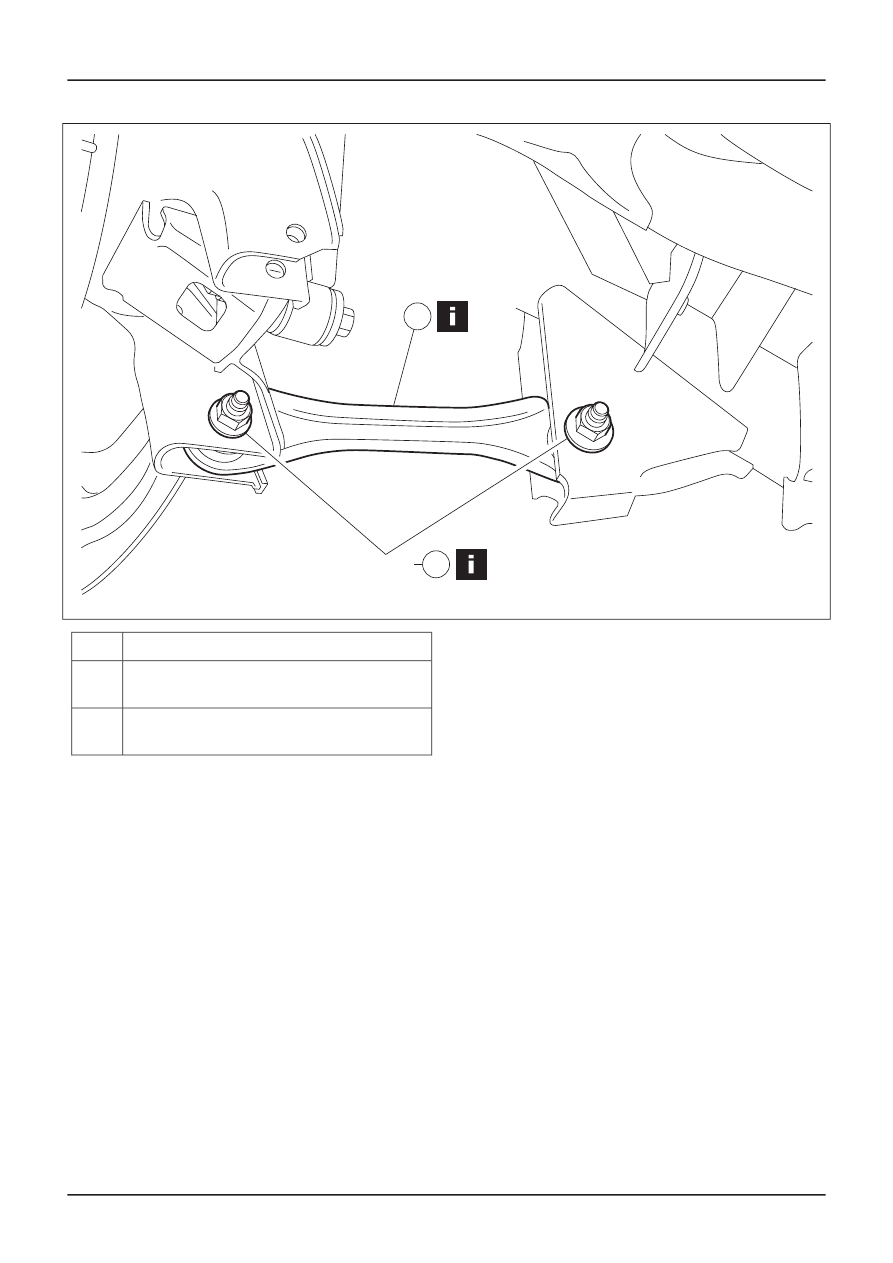

E53191

115 Nm

5

6

Description

Item

Front lower arm retaining bolts

See Removal Detail

5

Front lower arm

See Removal Detail

6

G401869en

502-00-

40

Uni-Body, Subframe and Mounting System

502-00-

40

REMOVAL AND INSTALLATION

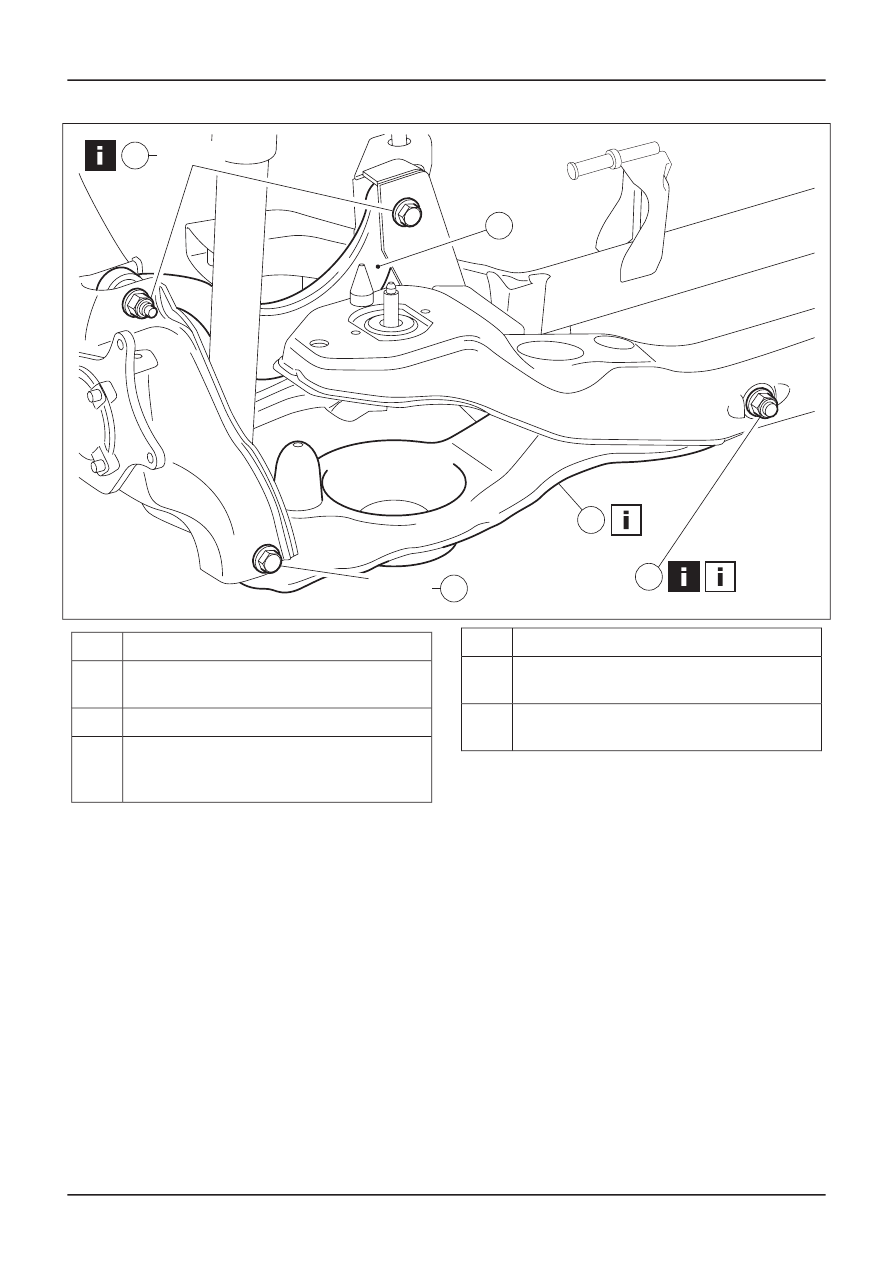

E53192

8

115 Nm

7

11

9

115 Nm

10

Description

Item

Upper arm retaining bolts

See Removal Detail

7

Upper arm

8

Rear lower arm adjustment cam nut

See Removal Detail
See Installation Detail

9

Description

Item

Rear lower arm to wheel knuckle retaining
bolt

10

Rear lower arm

See Installation Detail

11

G401869en

502-00-

41

Uni-Body, Subframe and Mounting System

502-00-

41

REMOVAL AND INSTALLATION

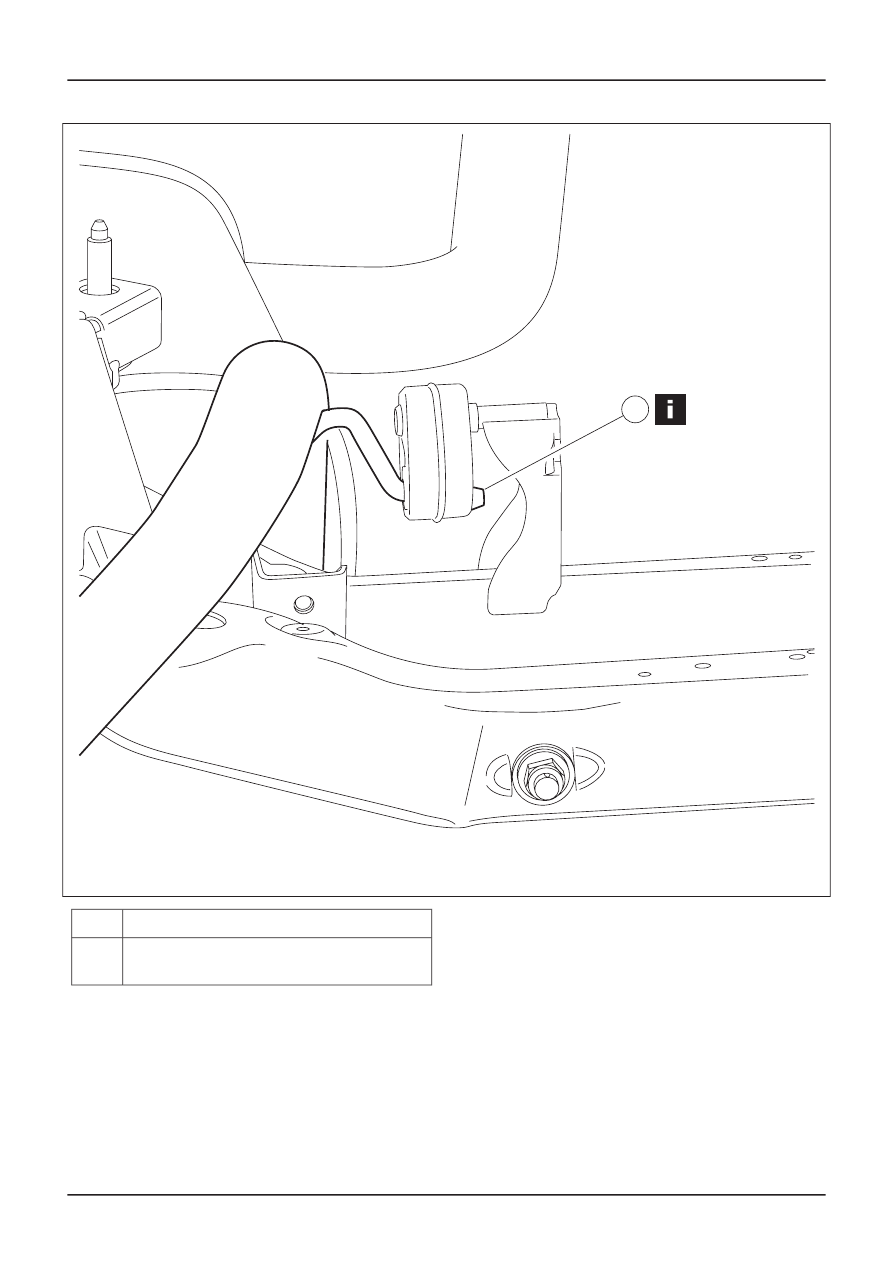

E53193

12

Description

Item

Exhaust hanger insulator

See Removal Detail

12

G401869en

502-00-

42

Uni-Body, Subframe and Mounting System

502-00-

42

REMOVAL AND INSTALLATION

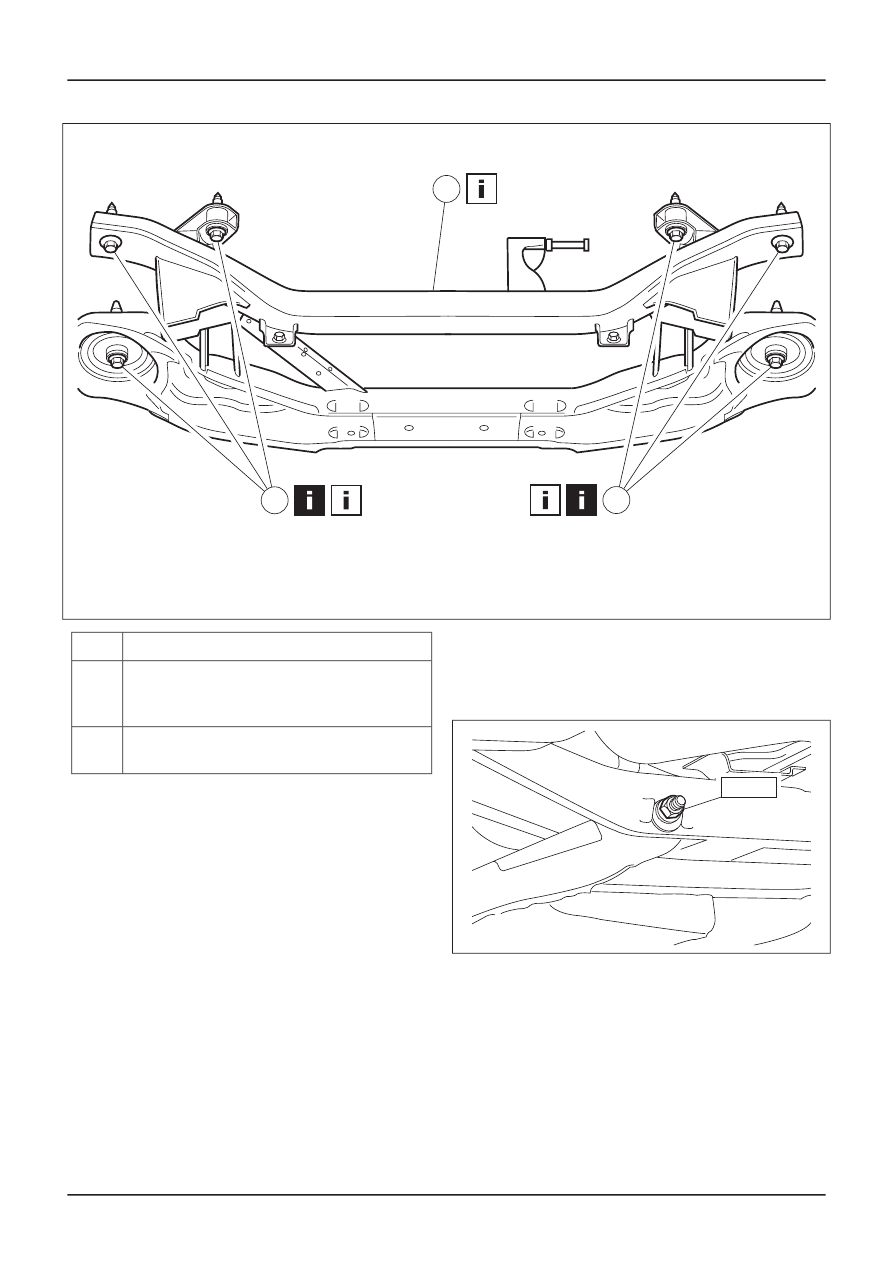

E53194

14

13

13

Description

Item

Rear axle crossmember retaining bolts

See Removal Detail
See Installation Detail

13

Rear axle crossmember

See Installation Detail

14

7. To install, reverse the removal procedure.

8. Check the toe setting and adjust as

necessary. For additional information, refer
to: (204-00 Suspension System - General
Information)

Specifications

(Specifications),

9. NOTE: Final tightening of the rear lower arm

adjustment cam nut must be carried out

when the vehicle weight is on the road
wheels.

Tighten the rear lower arm adjustment cam
nut on both sides.

TIE39079

90 Nm

Removal Details

G401869en

502-00-

43

Uni-Body, Subframe and Mounting System

502-00-

43

REMOVAL AND INSTALLATION

Rear Toe Adjustment

(General Procedures).
