Ford Focus RS (2011 year). Instruction - part 145

E45204

2

1

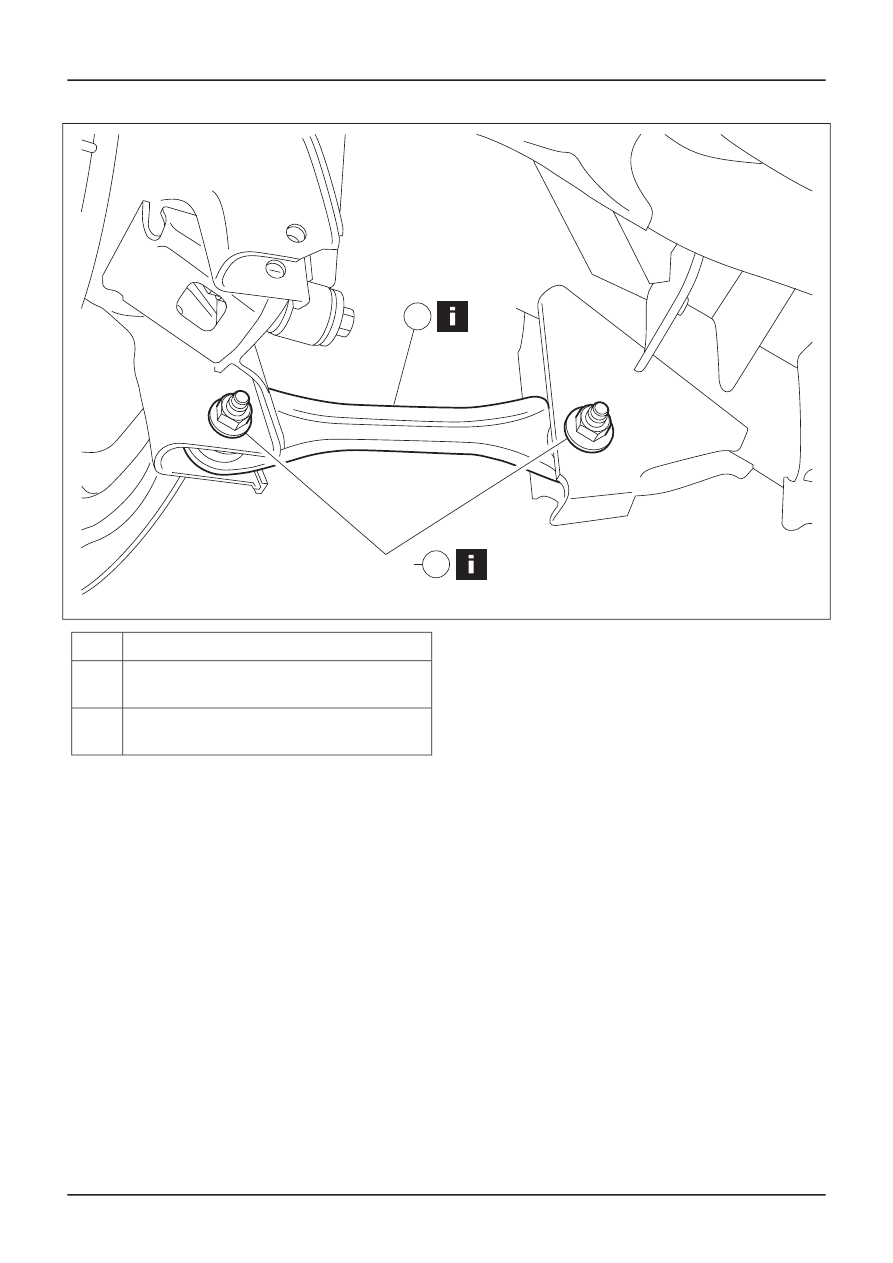

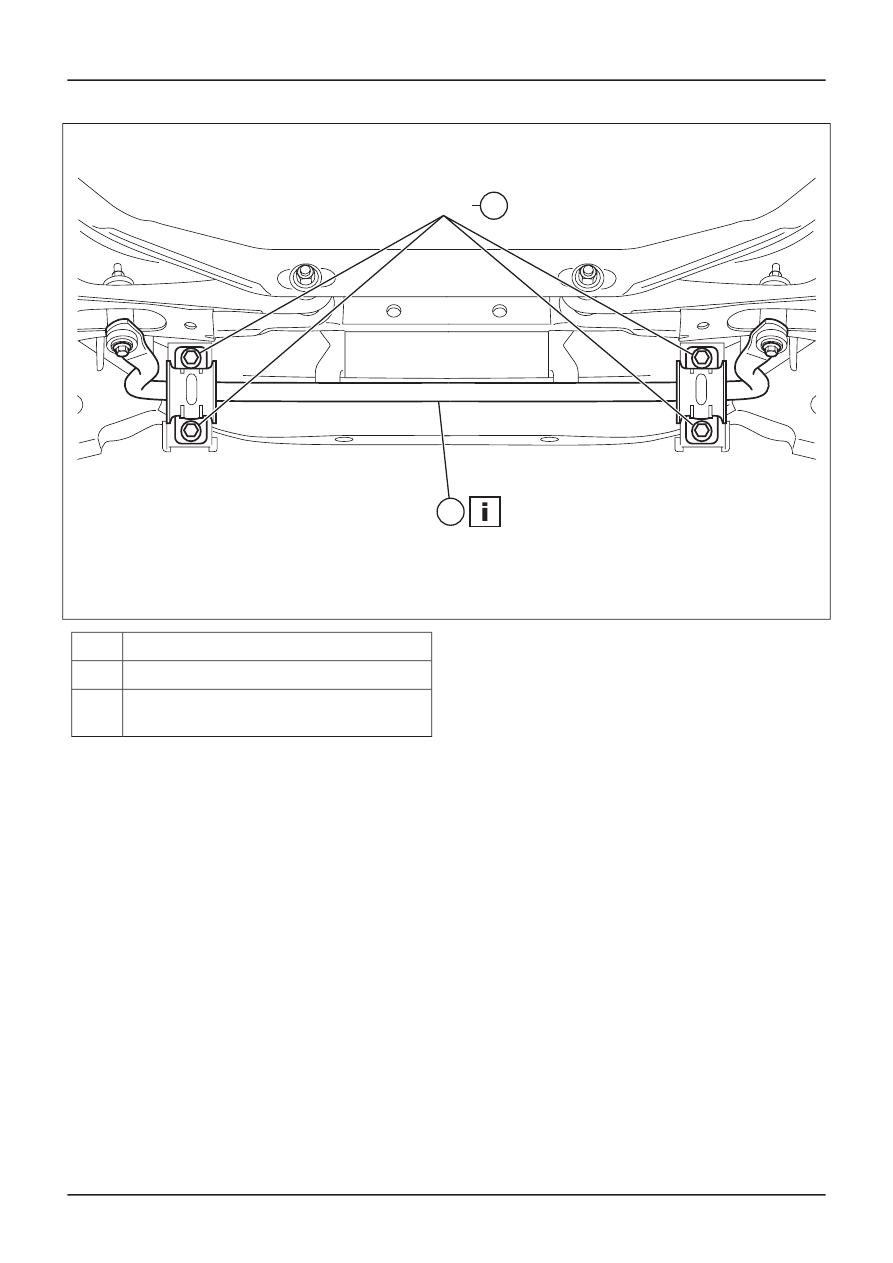

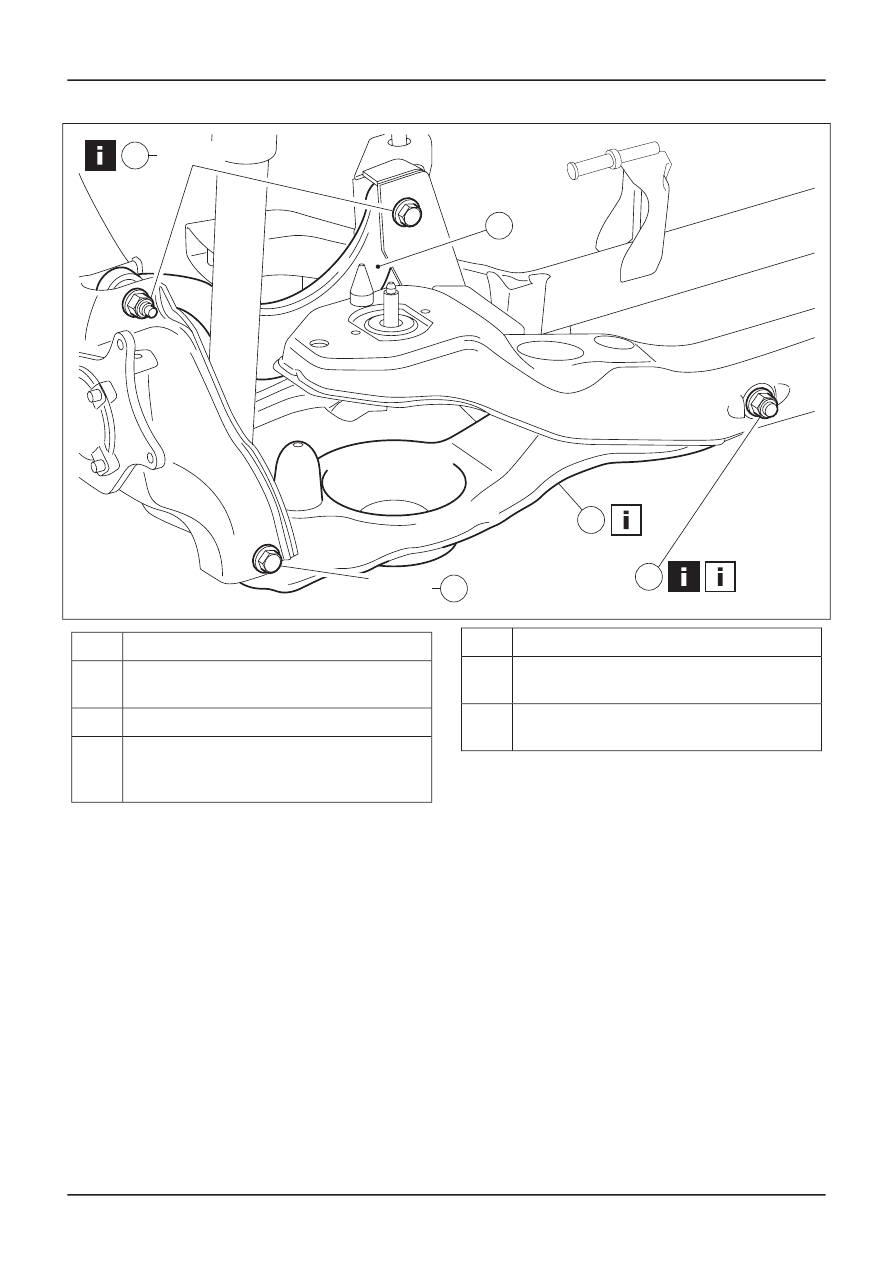

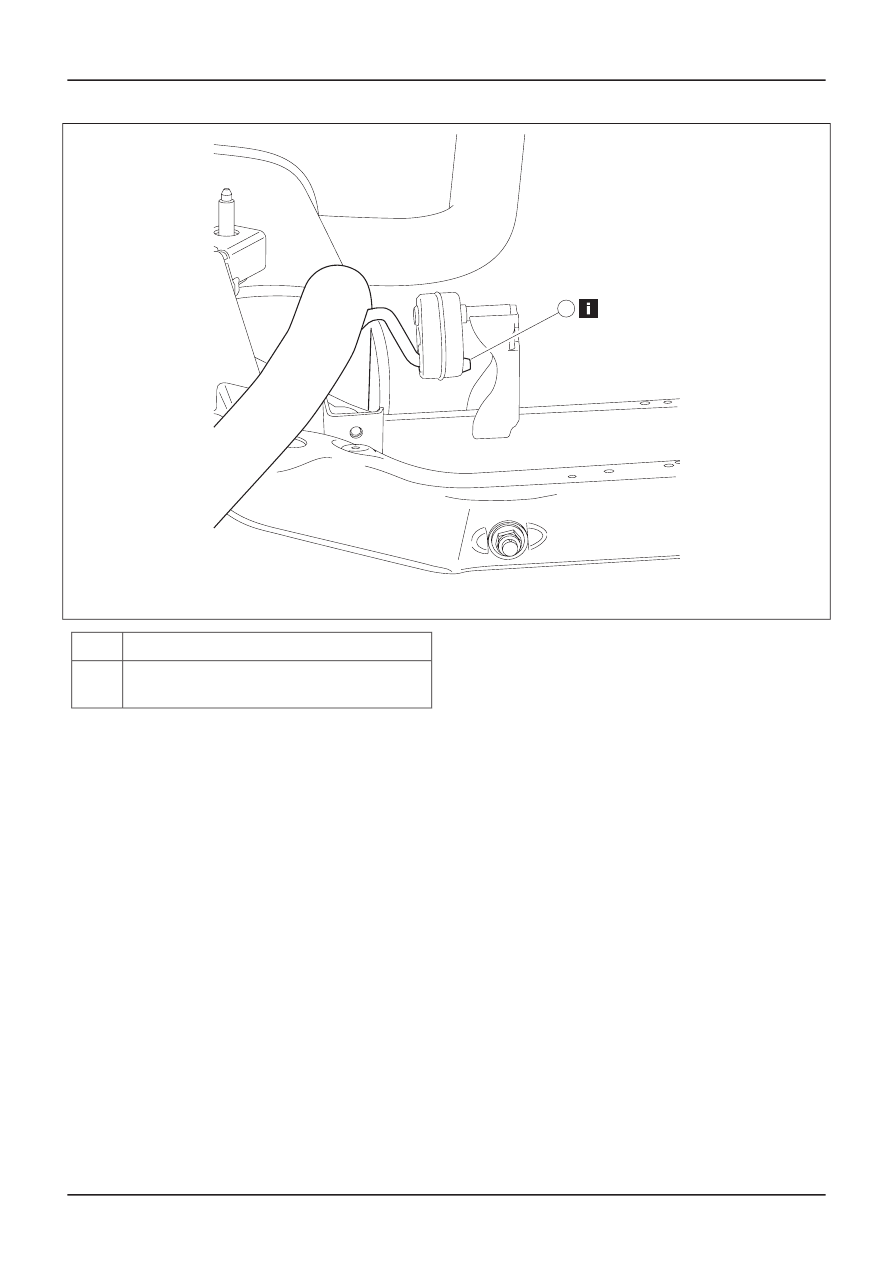

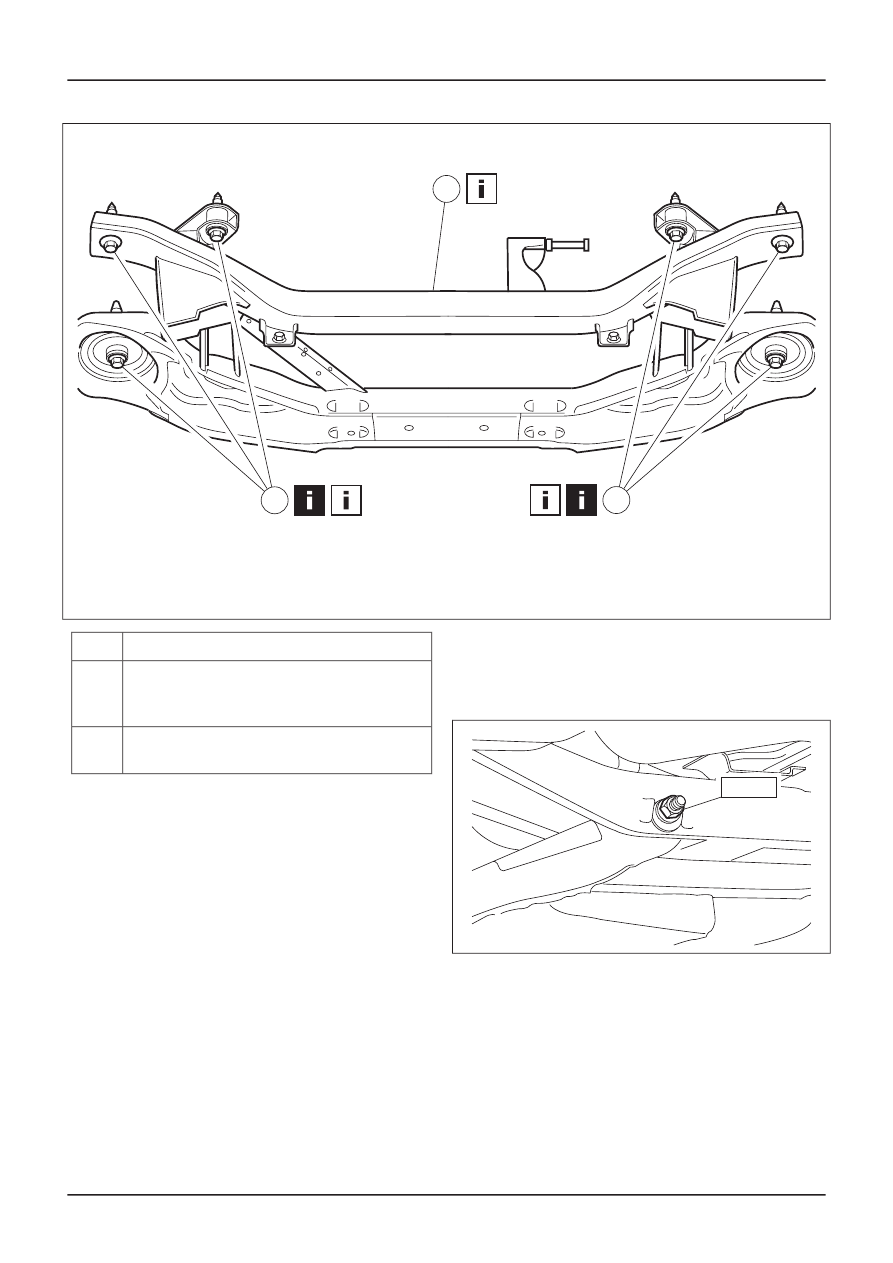

Description

Item

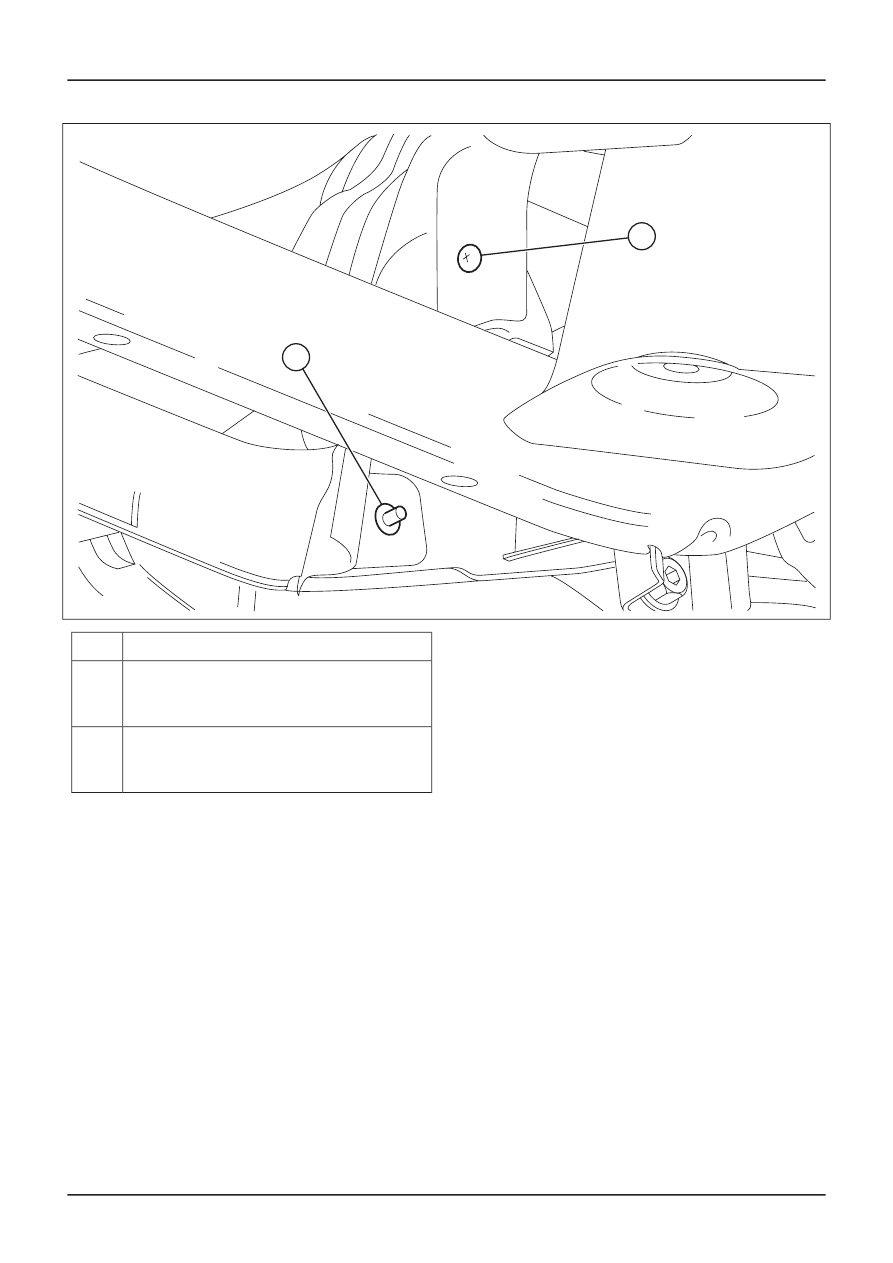

Evaporative emission canister heat shield
to rear axle crossmember stud (if
equipped)

1

Evaporative emission canister heat shield
to rear axle crossmember retaining bolt (if
equipped)

2

G422315en

502-00-

28

Uni-Body, Subframe and Mounting System

502-00-

28

REMOVAL AND INSTALLATION

E53190

4

48 Nm

3

Description

Item

Stabilizer bar clamp retaining bolts

3

Stabilizer bar

See Installation Detail

4

G422315en

502-00-

29

Uni-Body, Subframe and Mounting System

502-00-

29

REMOVAL AND INSTALLATION

E53191

115 Nm

5

6

Description

Item

Front lower arm retaining bolts

See Removal Detail

5

Front lower arm

See Removal Detail

6

G422315en

502-00-

30

Uni-Body, Subframe and Mounting System

502-00-

30

REMOVAL AND INSTALLATION

E53192

8

115 Nm

7

11

9

115 Nm

10

Description

Item

Upper arm retaining bolts

See Removal Detail

7

Upper arm

8

Rear lower arm adjustment cam nut

See Removal Detail
See Installation Detail

9

Description

Item

Rear lower arm to wheel knuckle retaining
bolt

10

Rear lower arm

See Installation Detail

11

G422315en

502-00-

31

Uni-Body, Subframe and Mounting System

502-00-

31

REMOVAL AND INSTALLATION

E53193

12

Description

Item

Exhaust hanger insulator

See Removal Detail

12

G422315en

502-00-

32

Uni-Body, Subframe and Mounting System

502-00-

32

REMOVAL AND INSTALLATION

E53194

14

13

13

Description

Item

Rear axle crossmember retaining bolts

See Removal Detail
See Installation Detail

13

Rear axle crossmember

See Installation Detail

14

7. To install, reverse the removal procedure.

8. Check the toe setting and adjust as

necessary. For additional information, refer
to: (204-00 Suspension System - General
Information)

Specifications

(Specifications),

Rear

T

oe Adjustment

(General Procedures).

9. NOTE: Final tightening of the rear lower arm

adjustment cam nut must be carried out

when the vehicle weight is on the road
wheels.

Tighten the rear lower arm adjustment cam
nut on both sides.

TIE39079

90 Nm

Removal Details

G422315en

502-00-

33

Uni-Body, Subframe and Mounting System

502-00-

33

REMOVAL AND INSTALLATION

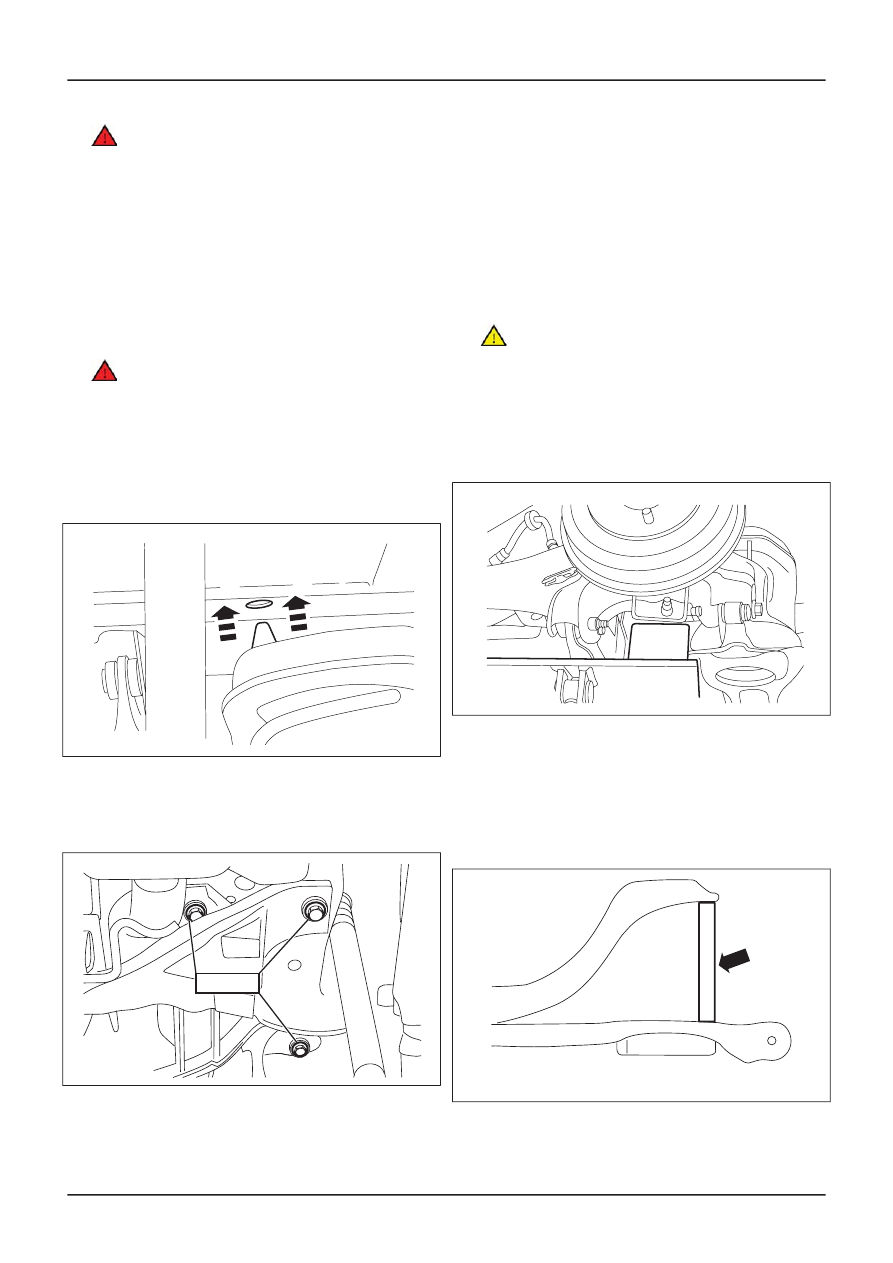

Item 5

Front lower arm retaining bolts

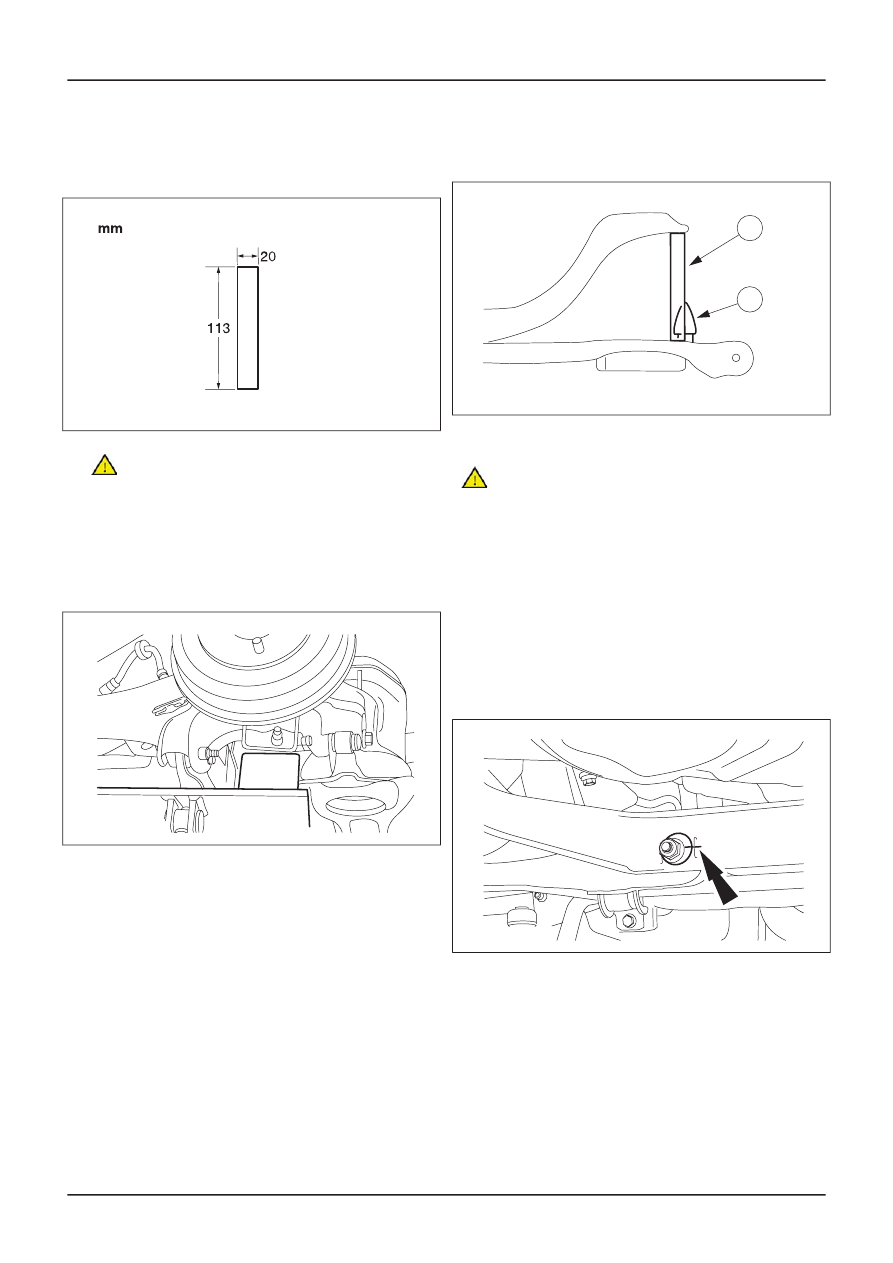

1. Fabricate two 20 mm wide by 113 mm long

spacers.

TIE0004698

2.

CAUTION: Both sides of the suspension

must be set to the design height setting.

Using two

transmission jacks and

wooden

blocks,

raise the suspension to the

design

height

setting on both sides.

• Position

the transmission jack and

the

wooden block as shown.

TIE0024959

3. NOTE: The spacer must be positioned

exactly as shown.

Install the spacer on both sides.

1. Remove the bump stop.

2. Install the spacer between the rear lower arm

and the rear axle crossmember making sure
that the spacer is in a vertical plane.

TIE0014145

2

1

Item 6

Front lower arm

CAUTION: The front lower arms are marked
FRONT. Make a note of the position of the
front lower arms to aid installation.

Item 7

Upper arm retaining bolts

NOTE: Make a note of the position of the upper
arms to aid installation.

Item 9

Rear lower arm adjustment cam nut

1. Mark the position of the rear lower arm

adjustment cam to the rear axle
crossmember on both sides.

TIE0024960

Item 12

Exhaust hanger insulator

NOTE: Support the exhaust muffler and tailpipe
assembly.

Item 13

Rear axle crossmember retaining bolts

1. Using

a transmission jack, support

the rear

axle

crossmember.

G422315en

502-00-

34

Uni-Body, Subframe and Mounting System

502-00-

34

REMOVAL AND INSTALLATION

2.

WARNING: Make sure that the rear axle

crossmember is secured to the transmission

jack. Failure to follow this instruction may
result in personal injury.

Using a securing strap, secure the rear axle

crossmember to the

transmission jack

.

Installation Details

Item 14

Rear axle crossmember

1. Using

a transmission jack, support the

rear

axle

crossmember.

2.

W

ARNING: Make sure that the rear axle

crossmember is secured to the transmission

jack.

Failure to follow this instruction may

result

in personal injury.

Using

a securing strap, secure the rear

axle

crossmember to the transmission jack.

3. Locate the rear axle crossmember.

TIE0001999

Item 13

Rear axle crossmember retaining bolts

1. Install the rear axle crossmember retaining

bolts on both sides.

E56695

125 Nm

2. Remove the securing strap.

3. Lower and remove the transmission jack.

Item 11

Rear lower arm

1.

CAUTION: Both sides of the suspension

must be set to the design height setting.

Using two

transmission jacks and

wooden

blocks,

raise the suspension to

the design

height

setting on both sides.

•

Position the transmission jack and

the

wooden block as shown.

TIE0024959

2. NOTE: The spacer must be positioned

exactly as shown.

Install the spacer on both sides.

• Install the spacer between the rear lower arm

and the rear axle crossmember making sure
that the spacer is in a vertical plane.

TIE45679

G422315en

502-00-

35

Uni-Body, Subframe and Mounting System

502-00-

35

REMOVAL AND INSTALLATION
