Ford Focus RS (2011 year). Instruction - part 70

Action

Description

DTC

GO to Pinpoint Test B.

Circuit of windshield wiper switch (switch
position 2) faulty (short to ground)

B2180

GO to Pinpoint Test B.

Circuit of windshield wiper switch (switch
position 3) faulty (short to ground)

B2181

GO to Pinpoint Test L.

Circuit of headlamp wash/wipe system
relay faulty

B2258

Symptom Chart

Symptom Chart

Action

Possible Sources

Symptom

•

GO to Pinpoint Test A.

• Fuse
• Circuit(s)
• Wash/wipe system switch
• Front wiper motor
• Rear wiper motor
• Central junction box (CJB)
• Generic Electronic Module

(GEM)

• Wipers inoperative

• RENEW the wash/wipe system

switch. CHECK the operation
of the system.

• Wash/wipe system switch

• Brief wipe is inoperative (slow

wipe OK)

• CHECK the GEM using the

Ford approved diagnostic tool,
RENEW if necessary. CHECK
the operation of the system. If
the concern persists:

• Circuit(s)
• Generic Electronic Module

(GEM)

• The rear window wiper is inop-

erative when the windshield
wiper is switched on and
reverse gear engaged (normal
wipe function OK).

• RENEW the central junction

box (CJB). CHECK the opera-
tion of the system.

• Central junction box (CJB)

• The windshield wiper runs

constantly at a slow wipe speed
with the ignition switched off.

•

GO to Pinpoint Test B.

• Circuit(s)
• Wash/wipe system switch
• Central junction box (CJB)
• Generic Electronic Module

(GEM)

• The windshield wiper runs

continuously

•

GO to Pinpoint Test C.

• Circuit(s)
• Wash/wipe system switch
• Central junction box (CJB)
• Generic Electronic Module

(GEM)

• Rear wiper motor

• The rear window wiper runs

continuously

G401883en

501-16-

10

Wipers and Washers

501-16-

10

DIAGNOSIS AND TESTING

Action

Possible Sources

Symptom

•

GO to Pinpoint Test D.

• Circuit(s)
• Wash/wipe system switch
• Front wiper motor
• Central junction box (CJB)
• Generic Electronic Module

(GEM)

• Slow/fast wipe not working.

•

GO to Pinpoint Test E.

• Circuit(s)
• Wash/wipe system switch
• Central junction box (CJB)
• Generic Electronic Module

(GEM)

• Rain sensor

• Intermittent wipe mode of

windshield wiper inoperative,
vehicles with and without rain
sensor (fast/slow wipe OK)

•

GO to Pinpoint Test F.

• Circuit(s)
• Wash/wipe system switch
• Central junction box (CJB)
• Generic Electronic Module

(GEM)

• The windshield wiper runs

continuously in intermittent
mode

•

GO to Pinpoint Test G.

• Circuit(s)
• Front wiper motor
• Central junction box (CJB)
• Generic Electronic Module

(GEM)

• The windshield wiper motor

does not return to the park
position after being switched off

•

GO to Pinpoint Test H.

• Fuse
• Circuit(s)
• Rear wiper motor
• Central junction box (CJB)
• Rear wiper relay

• The rear window wiper motor

does not return to the park
position after being switched off

•

GO to Pinpoint Test I.

• Fuse
• Circuit(s)
• Wash/wipe system switch
• Central junction box (CJB)
• Generic Electronic Module

(GEM)

• The front and rear wash/wipe

functions are inoperative (wipe
and intermittent function OK)

•

GO to Pinpoint Test J.

• Wash/wipe system switch

• Wash and wipe function (front

or rear) in continuous operation
for 60 seconds

• RENEW the wash/wipe system

switch. CHECK the operation
of the system.

• Wash/wipe system switch

• The front wash/wipe function is

inoperative (rear wash/wipe
function OK)

• RENEW the wash/wipe system

switch. CHECK the operation
of the system.

• Wash/wipe system switch

• The rear wash/wipe function is

inoperative (front wash/wipe
function OK)

•

GO to Pinpoint Test K.

• Circuit(s)
• Washer pump motor, front/rear
• Central junction box (CJB)

• Washer system is inoperative

G401883en

501-16-

11

Wipers and Washers

501-16-

11

DIAGNOSIS AND TESTING

Action

Possible Sources

Symptom

•

GO to Pinpoint Test L.

• Fuse
• Circuit(s)
• Central junction box (CJB)
• Generic Electronic Module

(GEM)

• Battery junction box (BJB)
• Headlamp cleaning system

pump

• Headlamp cleaning system

relay

• Headlamp washer system is

inoperative

•

GO to Pinpoint Test M.

• Fuse
• Circuit(s)
• Headlamp cleaning system

relay

• Central junction box (CJB)
• Generic Electronic Module

(GEM)

• Battery junction box (BJB)

• Headlamp washer system

operates continuously

•

GO to Pinpoint Test N.

• Circuit(s)
• Left/right windshield washer

nozzle heater.

• Windshield washer nozzle

heater is inoperative

System Check

NOTE: Use a digital multimeter for all electrical
measurements.
PINPOINT TEST A : WIPERS INOPERATIVE

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

A1: DETERMINE THE FAULT CONDITION

1 Ignition switch in position II.

2 SWITCH ON windshield wiper.

3 SWITCH ON rear window wiper.

• Are both windshield wipers inoperative?

ൺ

Yes

GO to A2

.

ൺ

No

- Windshield wipers inoperative:

GO to A4.

- Rear window wiper inoperative:

GO to A12.

- Rear window wiper not returning to the park
position:

GO to Pinpoint Test H.

A2: CHECK THE GROUND CONNECTION OF THE WASH/WIPE SYSTEM SWITCH FOR OPEN
CIRCUIT

1 Ignition switch in position 0.

2 Disconnect wash/wipe system switch from

connector C441.

G401883en

501-16-

12

Wipers and Washers

501-16-

12

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

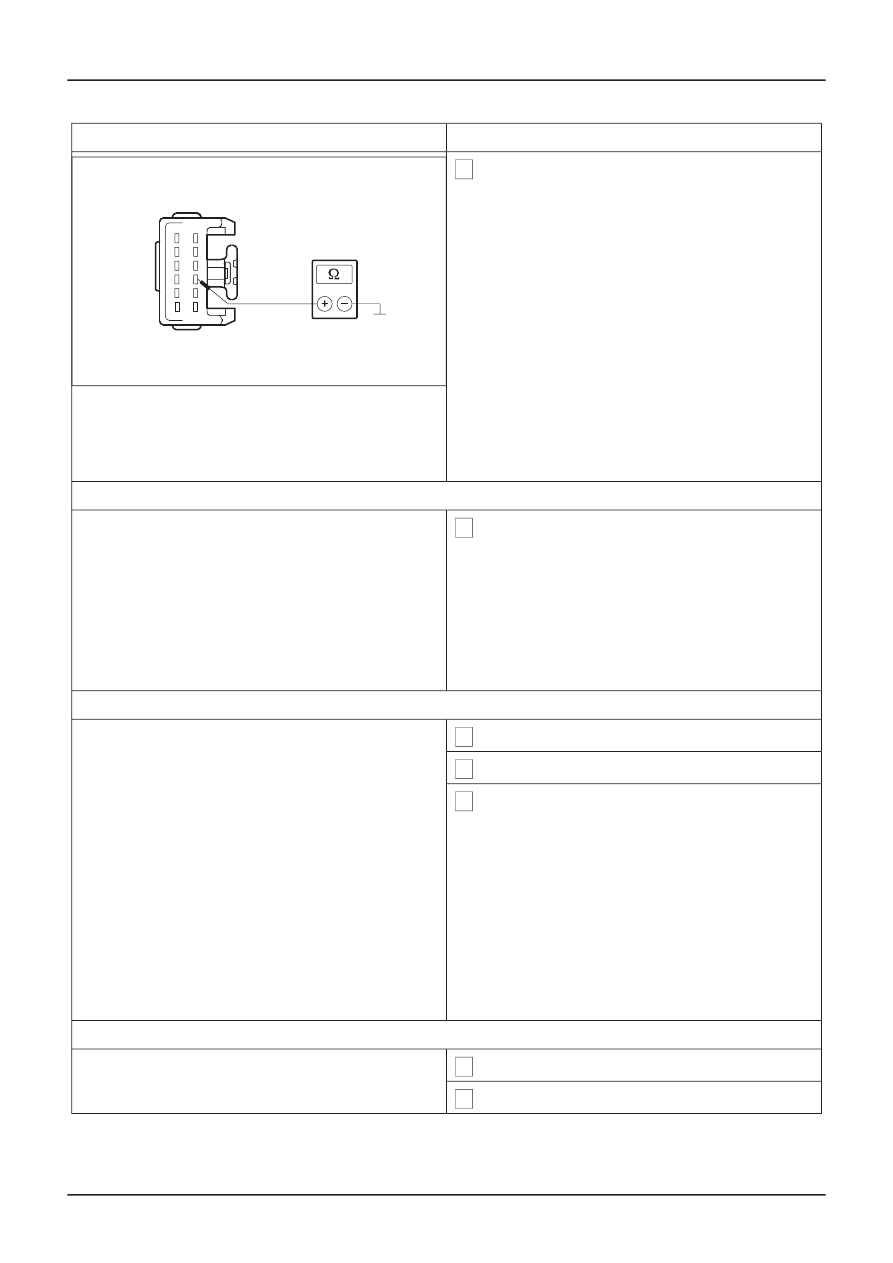

3 Measure resistance between wash/wipe system

switch, connector C441, pin 3, circuit 91-KA12
(BK/WH), wiring harness side and ground.

• Is a resistance of less than 2 Ohms registered?

ൺ

Yes

VFE0038540

RENEW the wash/wipe system switch.
CHECK the operation of the system. If the
concern is not rectified, INSTALL A NEW
GEM. CHECK the operation of the system.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between the wash/wipe system switch and
soldered connection S12 using the Wiring
Diagrams. CHECK the operation of the
system.

A3: DETERMINE THE EQUIPMENT LEVEL OF THE CENTRAL JUNCTION BOX (CJB).

1 Unfasten the CJB and fold it down.

• Is the location for connector C100 on the top

of the CJB?

ൺ

Yes

GO to A4.

ൺ

No

GO to A6.

A4: CHECK FUSE F129 (20 A) (CJB)

1 Ignition switch in position 0.

2 Disconnect Fuse F129 (20 A) (CJB).

3 CHECK Fuse F129 (20 A) (CJB).

• Is the fuse OK?

ൺ

Yes

GO to A5.

ൺ

No

RENEW fuse F129 (20 A) (CJB) and CHECK
the operation of the system. If the fuse blows
again, LOCATE and RECTIFY the short to
ground using the Wiring Diagrams. CHECK
the operation of the system.

A5: CHECK THE VOLTAGE SUPPLY TO FUSE F129 (20 A) (CJB) FOR OPEN CIRCUIT

1 Connect Fuse F129 (20 A) (CJB).

2 Ignition switch in position II.

G401883en

501-16-

13

Wipers and Washers

501-16-

13

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Measure the voltage between fuse F129 (20 A)

(CJB) and ground.

• Does the meter display battery voltage?

ൺ

Yes

GO to A8.

ൺ

No

RENEW the CJB. CHECK the operation of the
system.

A6: CHECK FUSE F50 (20 A) (CJB).

1 Ignition switch in position 0.

2 Disconnect fuse F50 (20 A) (CJB).

3 CHECK fuse F50 (20 A) (CJB).

• Is the fuse OK?

ൺ

Yes

GO to A7.

ൺ

No

RENEW fuse F50 (20 A) (CJB) and CHECK
the operation of the system. If the fuse blows
again, LOCATE and RECTIFY the short to
ground using the Wiring Diagrams. CHECK
the operation of the system.

A7: CHECK THE VOLTAGE SUPPLY TO FUSE F50 (20A) (CJB) FOR OPEN CIRCUIT

1 Connect fuse F50 (20 A) (CJB).

2 Ignition switch in position II.

3 Measure the voltage between fuse F50 (20 A)

(CJB) and ground.

• Does the meter display battery voltage?

ൺ

Yes

GO to A8.

ൺ

No

RENEW the CJB. CHECK the operation of the
system.

A8: CHECK THE WASH/WIPE SYSTEM SWITCH.

1 Ignition switch in position 0.

2 Disconnect wash/wipe system switch from

connector C441.

G401883en

501-16-

14

Wipers and Washers

501-16-

14

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

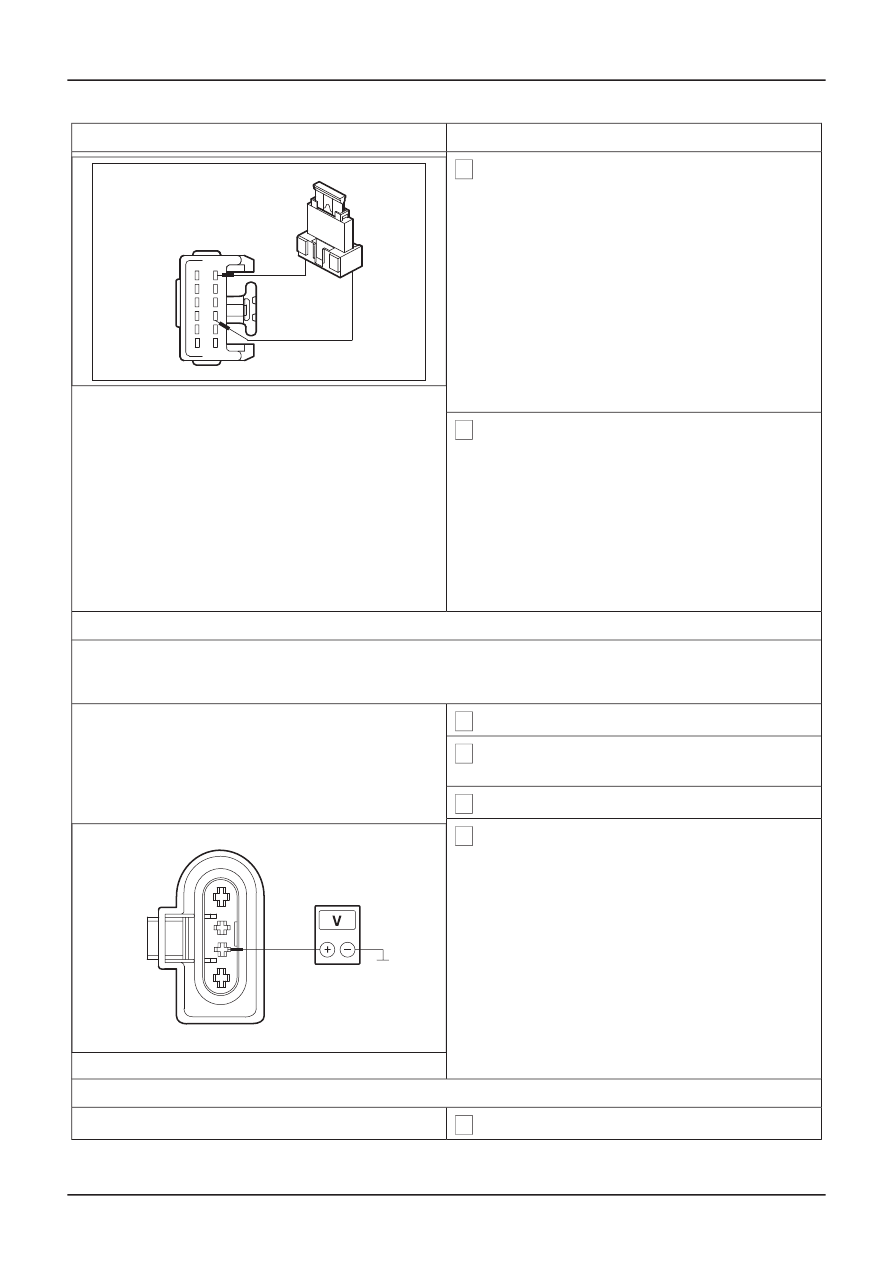

3 Connect a fused jumper wire (10 A) at the

wash/wipe system switch, connector C441, pin
6, circuit 91S-KA10 (BK/GN) and pin 3, circuit
91-KA12 (BK/WH), wiring harness side.

VFE48138

4 Ignition switch in position II.

• Does the windshield wiper motor run continu-

ously at slow wipe speed?

ൺ

Yes

RENEW the wash/wipe system switch.
CHECK the operation of the system.

ൺ

No

GO to A9.

A9: CHECK VOLTAGE AT THE WINDSHIELD WIPER MOTOR

NOTE: The fused jumper wire used in the previous test step is still connected to the wash/wipe system
switch.

1 Ignition switch in position 0.

2 Disconnect windshield wiper motor from

connector C848.

3 Ignition switch in position II.

4 Measure the voltage between the front wind-

screen wiper motor, connector C848, pin 2,
circuit 32-KA10 (WH/GN), wiring harness side
and ground.

• Does the meter display battery voltage?

ൺ

Yes

VFE0038543

GO to A10.

ൺ

No

INSTALL a new GEM. CHECK the operation
of the system.

A10: CHECK THE GROUND CONNECTION OF THE FRONT WIPER MOTOR FOR OPEN CIRCUIT

1 Ignition switch in position 0.

G401883en

501-16-

15

Wipers and Washers

501-16-

15

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

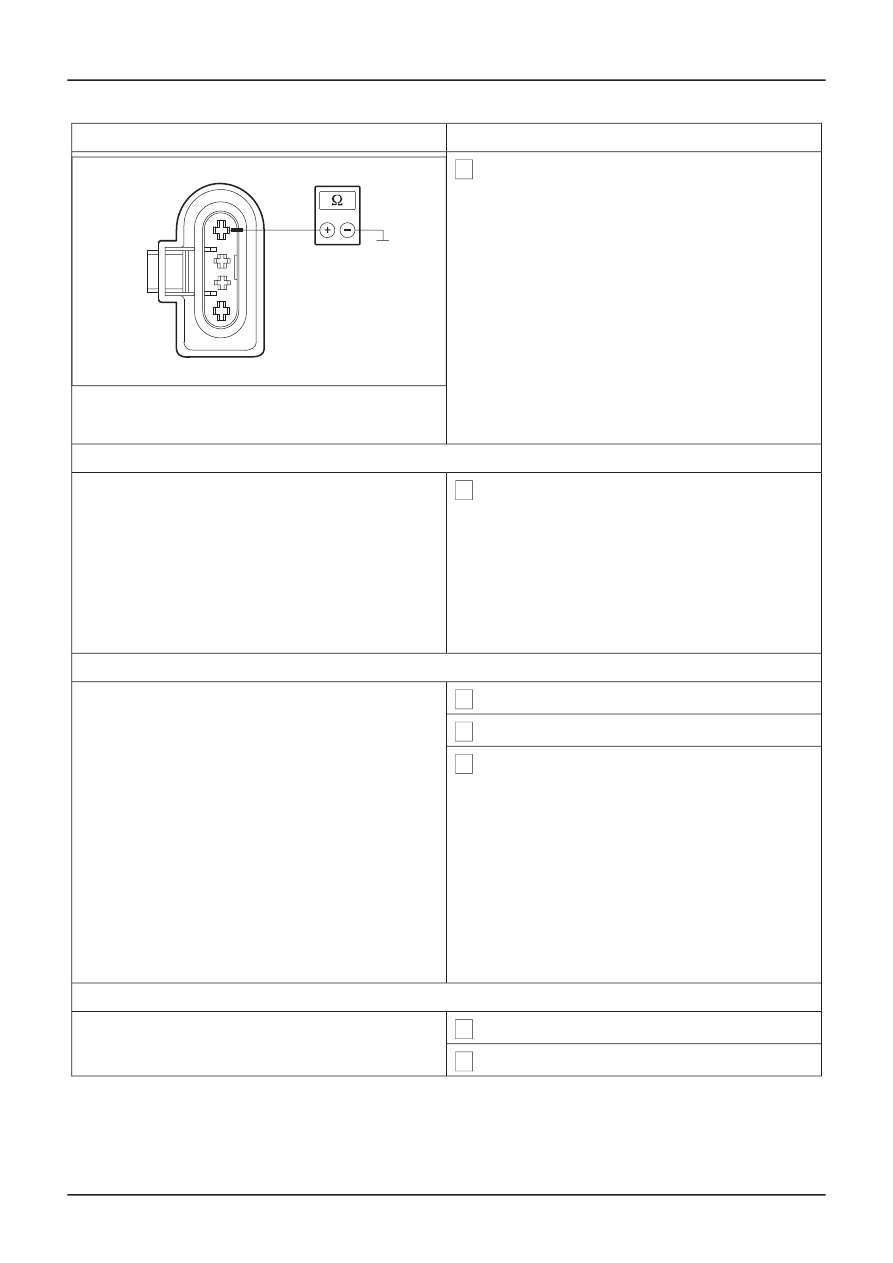

2 Measure the resistance between the front

windscreen wiper motor, connector C848, pin
4, circuit 31-KA9B (BK), wiring harness side and
ground.

• Is a resistance of less than 2 Ohms registered?

ൺ

Yes

VFE0038544

RENEW the windshield wiper motor. CHECK
the operation of the system.

ൺ

No

LOCATE and RECTIFY the break in the circuit
between the front wiper motor and soldered
connection S111 using the Wiring Diagrams.
CHECK the operation of the system.

A11: DETERMINE THE EQUIPMENT LEVEL OF THE CENTRAL JUNCTION BOX (CJB).

1 Unfasten the CJB and fold it down.

• Is the location for connector C100 on the top

of the CJB?

ൺ

Yes

GO to A12.

ൺ

No

GO to A14.

A12: CHECK FUSE F131 (15 A) (CJB)

1 Ignition switch in position 0.

2 Disconnect Fuse F131 (15 A) (CJB).

3 CHECK Fuse F131 (15 A) (CJB).

• Is the fuse OK?

ൺ

Yes

GO to A13.

ൺ

No

RENEW fuse F131 (15 A) and CHECK the
operation of the system. If the fuse blows
again, LOCATE and RECTIFY the short to
ground using the Wiring Diagrams. CHECK
the operation of the system.

A13: CHECK THE VOLTAGE SUPPLY TO FUSE F131 (15 A) (CJB) FOR OPEN CIRCUIT

1 Connect Fuse F131 (15 A) (CJB).

2 Ignition switch in position II.

G401883en

501-16-

16

Wipers and Washers

501-16-

16

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Measure the voltage between fuse F131 (15 A)

(CJB) and ground.

• Does the meter display battery voltage?

ൺ

Yes

GO to A16.

ൺ

No

RENEW the CJB. CHECK the operation of the
system.

A14: CHECK FUSE F78 (15 A) (CJB).

1 Ignition switch in position 0.

2 Disconnect fuse F78 (15 A) (CJB).

3 CHECK fuse F78 (15 A) (CJB).

• Is the fuse OK?

ൺ

Yes

GO to A15.

ൺ

No

RENEW fuse F78 (15 A) and CHECK the
operation of the system. If the fuse blows
again, LOCATE and RECTIFY the short to
ground using the Wiring Diagrams. CHECK
the operation of the system.

A15: CHECK THE VOLTAGE SUPPLY TO FUSE F78 (15A) (CJB) FOR OPEN CIRCUIT

1 Connect fuse F78 (15 A) (CJB).

2 Ignition switch in position II.

3 Measure the voltage between fuse F78 (15 A)

(CJB) and ground.

• Does the meter display battery voltage?

ൺ

Yes

GO to A16.

ൺ

No

RENEW the CJB. CHECK the operation of the
system.

A16: CHECK THE WASH/WIPE SYSTEM SWITCH.

1 Ignition switch in position 0.

2 Disconnect wash/wipe system switch from

connector C441.

G401883en

501-16-

17

Wipers and Washers

501-16-

17

DIAGNOSIS AND TESTING
