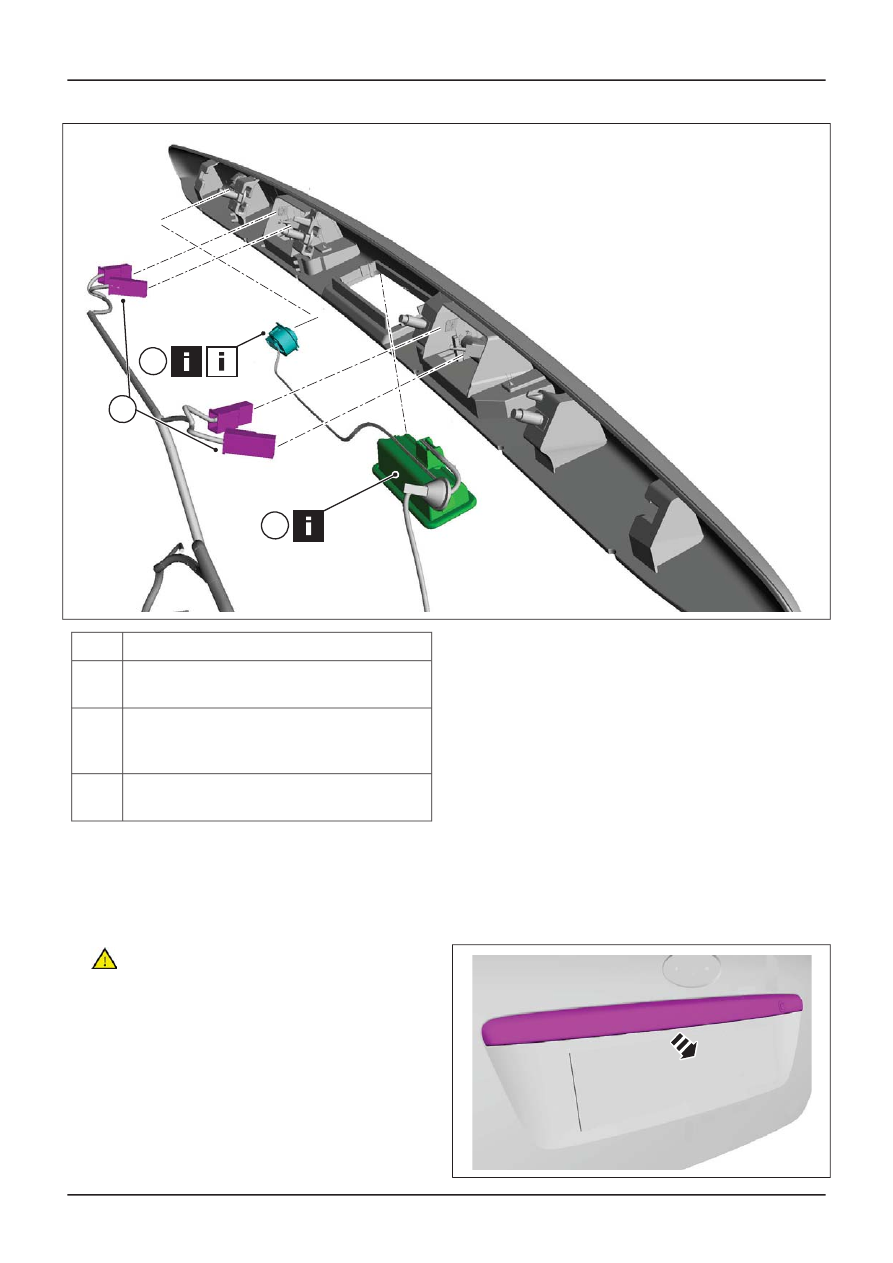

E56642

5

6

7

Description

Item

Licence plate illumination electrical
connectors

5

Keyless vehicle liftgate lock button

See Removal Detail
See Installation Detail

6

Exterior liftgate release switch

See Removal Detail

7

2. To install, reverse the removal procedure.

Removal Details

Item 4

Licence plate illumination panel retaining

nuts

1.

CAUTION: Make sure that excessive

strain is not placed on the licence plate
illumination panel electrical connectors and
wiring harnesses.

Detach the licence plate illumination panel
from the liftgate.

E56640

G458698en

501-14-

183

Handles, Locks, Latches and Entry Systems

501-14-

183

REMOVAL AND INSTALLATION

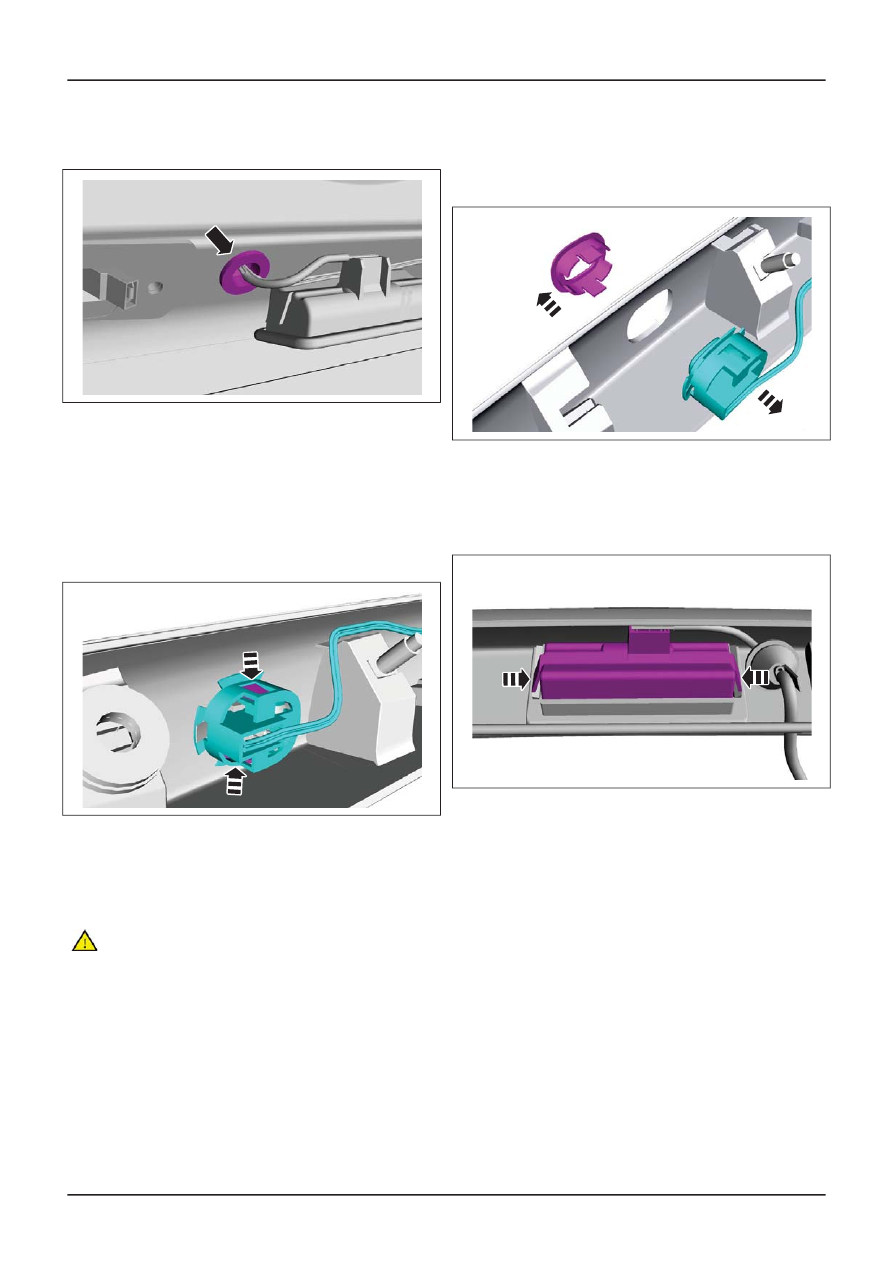

2. Detach the exterior liftgate release switch

wiring harness grommet from the liftgate.

E56641

Item 6

Keyless vehicle liftgate lock button

1. NOTE: Make a note of the routing of the

keyless vehicle liftgate lock button wiring
harness.

Detach the keyless vehicle liftgate lock
button from the keyless vehicle liftgate lock
button retainer.

E56890

2. Remove the keyless vehicle liftgate lock

button and keyless vehicle liftgate lock
button retainer from the licence plate
illumination panel.

E56891

Item 7

Exterior liftgate release switch

1. Press the clips and remove the exterior

liftgate release switch from the licence plate
illumination panel.

E56644

Installation Details

Item 6

Keyless vehicle liftgate lock button

CAUTION: Make sure the routing of the
keyless vehicle liftgate lock button wiring
harness is the same as when removed.
Failure to follow this instruction may result
in damage to the wiring harness.

Item 2

Liftgate trim panel retaining clips

1. Install the liftgate trim panel retaining clips

to the liftgate trim panel before installation
to the liftgate.

G458698en

501-14-

184

Handles, Locks, Latches and Entry Systems

501-14-

184

REMOVAL AND INSTALLATION

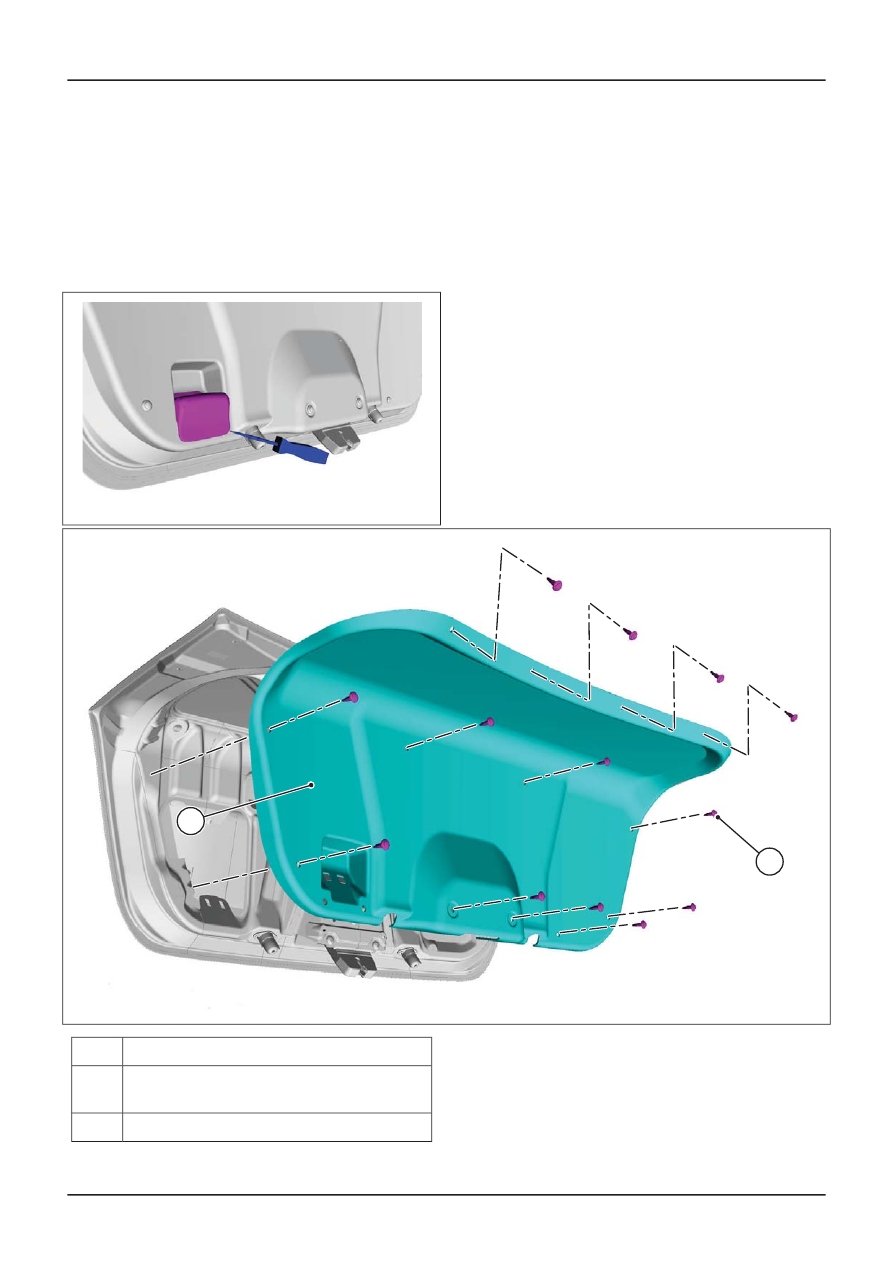

Exterior Luggage Compartment Lid Release Switch

1. Using a suitable flat blade screwdriver,

remove the luggage compartment lid trim
panel handle from the luggage compartment
lid trim panel.

E56391

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E56392

1

2

Description

Item

Luggage compartment lid trim panel
retaining clips

1

Luggage compartment lid trim panel

2

G458077en

501-14-

185

Handles, Locks, Latches and Entry Systems

501-14-

185

REMOVAL AND INSTALLATION

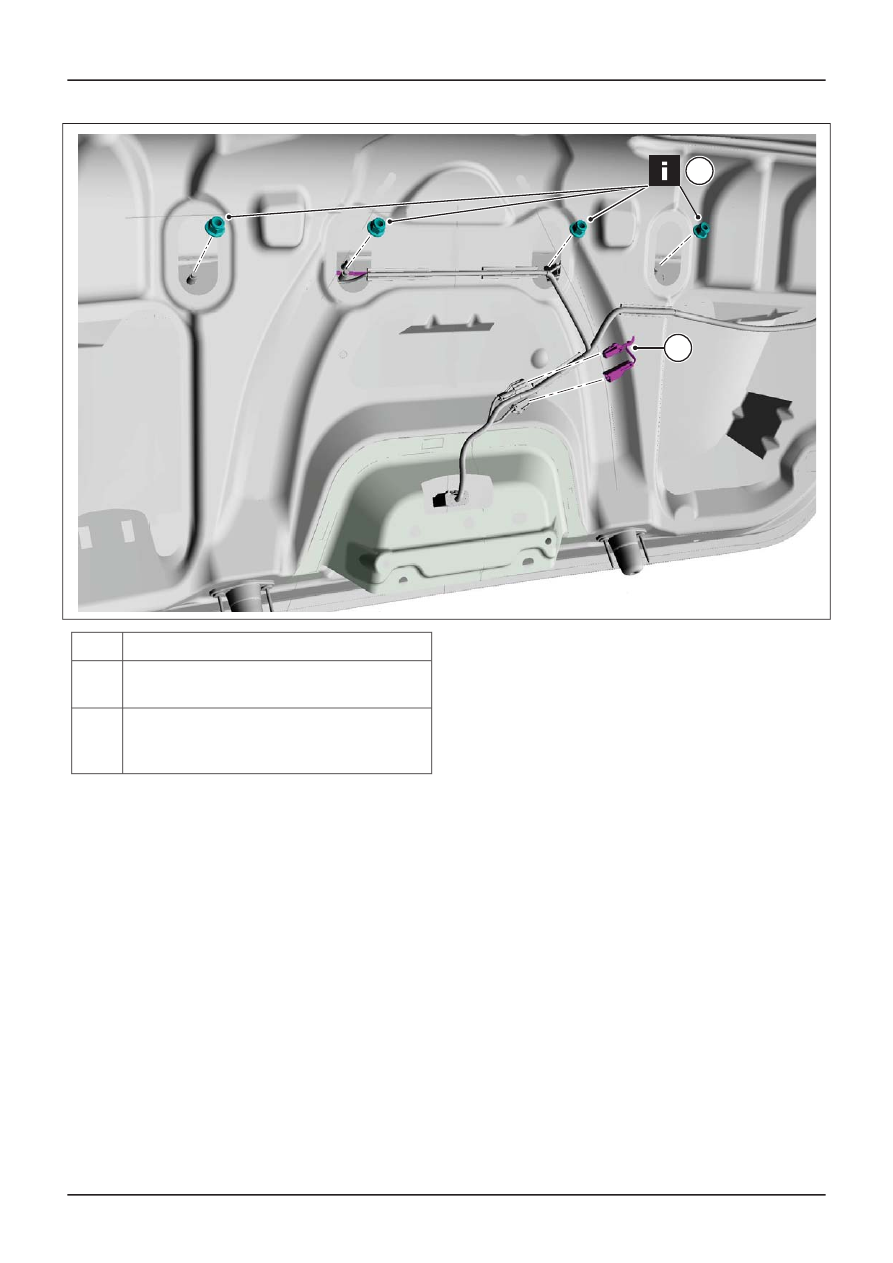

E56639

3

4

Description

Item

Exterior luggage compartment lid release
switch electrical connectors

3

Licence plate illumination panel retaining
nuts

See Removal Detail

4

G458077en

501-14-

186

Handles, Locks, Latches and Entry Systems

501-14-

186

REMOVAL AND INSTALLATION

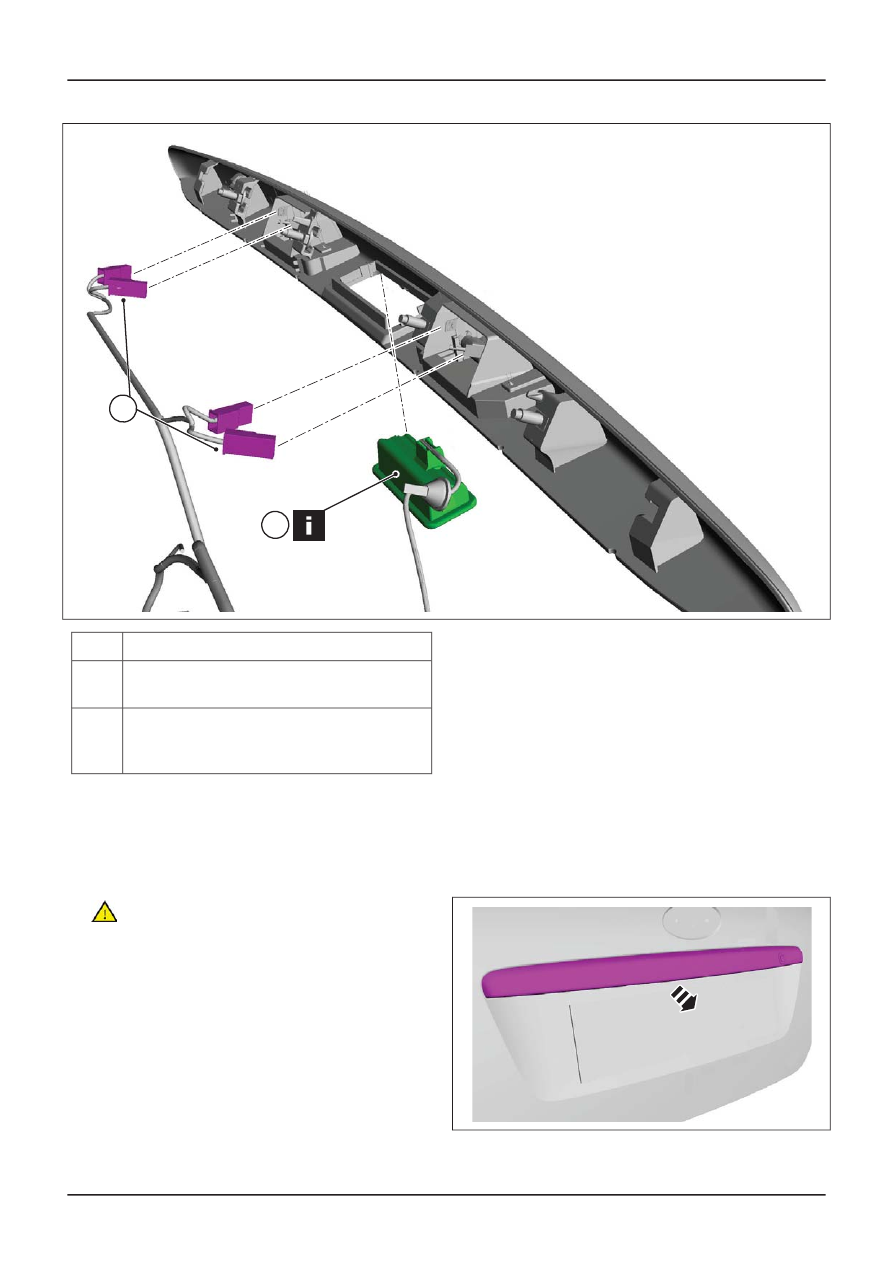

E56645

5

6

Description

Item

Licence plate illumination panel electrical
connectors

5

Exterior luggage compartment lid release
switch

See Removal Detail

6

3. To install, reverse the removal procedure.

Removal Details

Item 4

Licence plate illumination panel retaining

nuts

1.

CAUTION: Make sure that excessive

strain is not placed on the licence plate
illumination panel electrical connectors and
wiring harnesses.

Detach the licence plate illumination panel
from the luggage compartment lid.

E56640

G458077en

501-14-

187

Handles, Locks, Latches and Entry Systems

501-14-

187

REMOVAL AND INSTALLATION

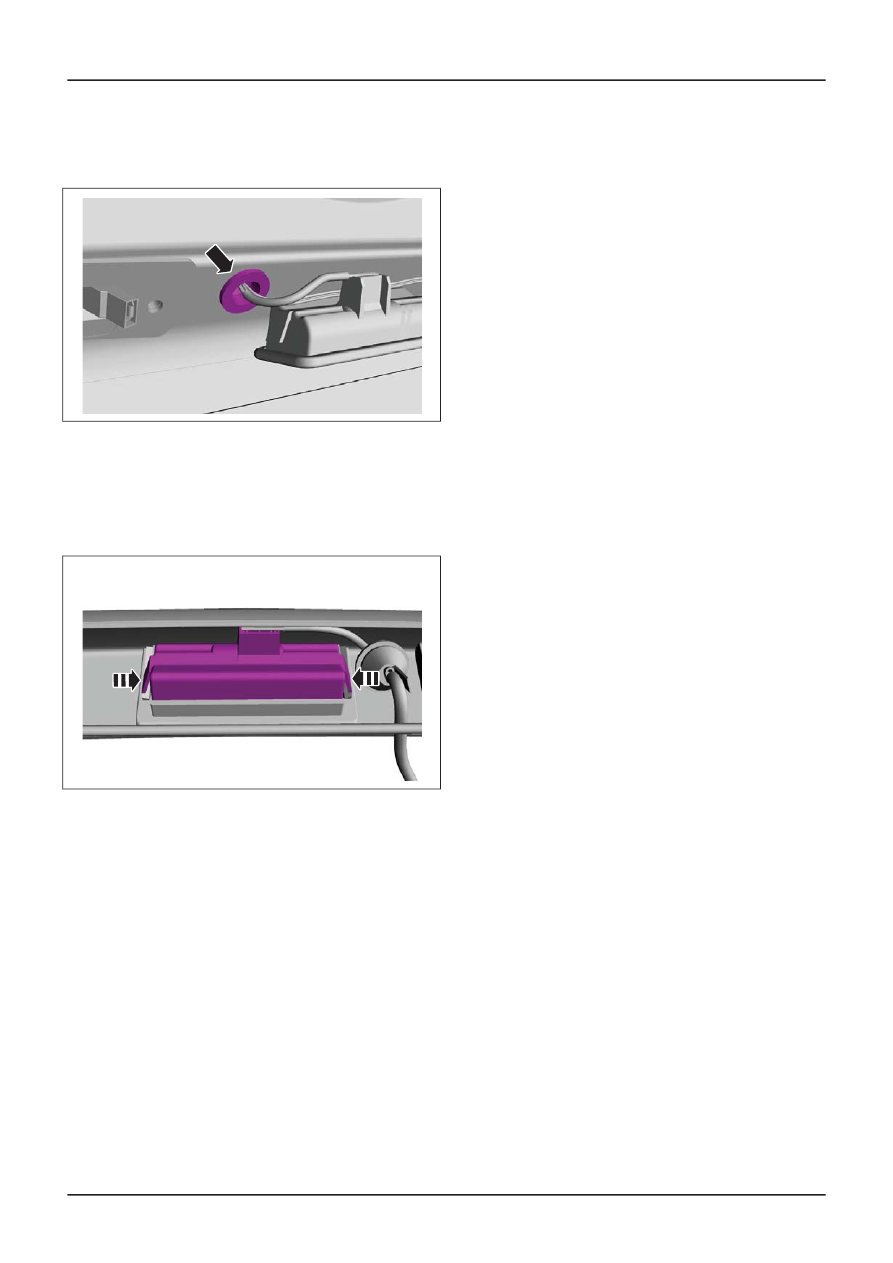

2. Detach the exterior luggage compartment lid

release switch wiring harness grommet from
the luggage compartment lid.

E56641

Item 6

Exterior luggage compartment lid release

switch

1. Press the clips and remove the luggage

compartment lid release switch from the
licence plate illumination panel.

E56644

G458077en

501-14-

188

Handles, Locks, Latches and Entry Systems

501-14-

188

REMOVAL AND INSTALLATION

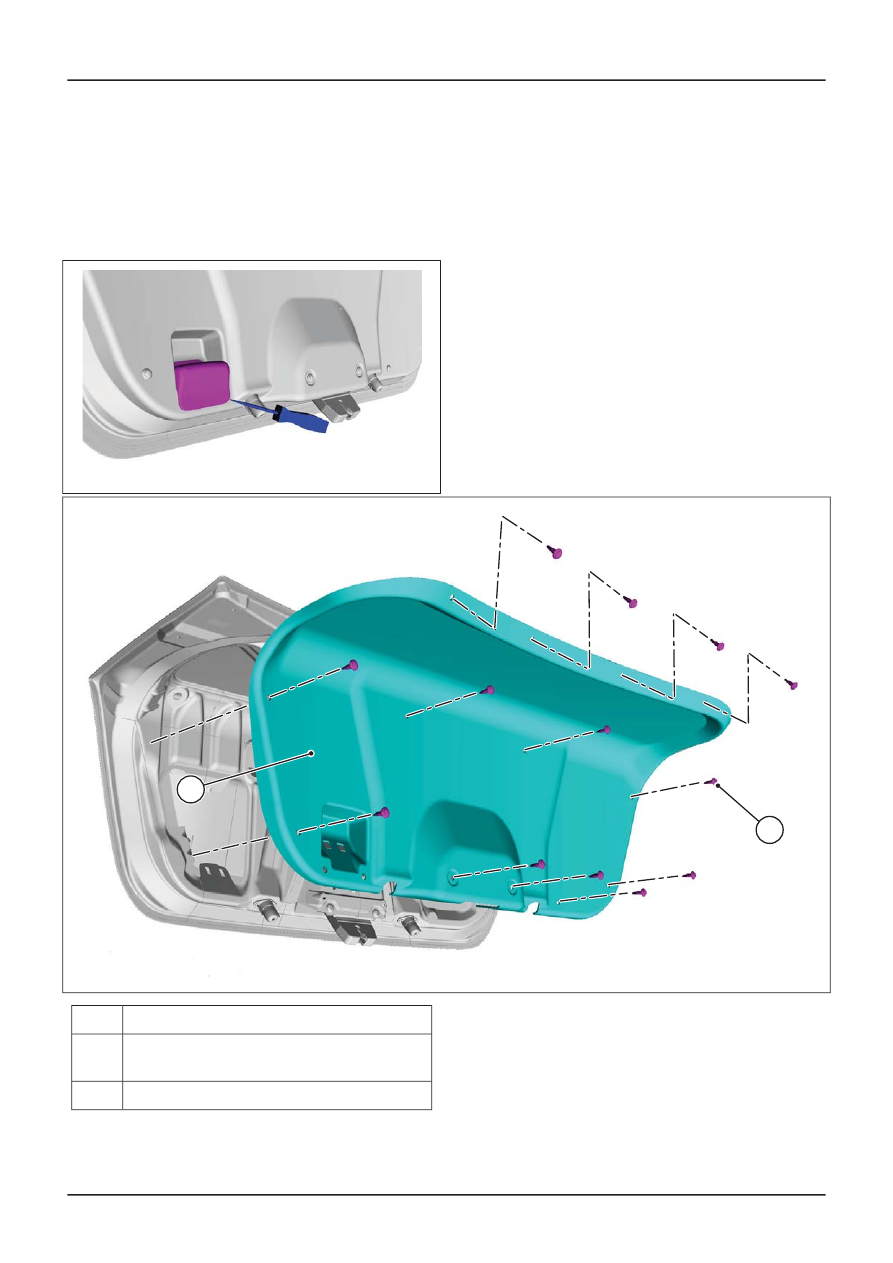

Exterior Luggage Compartment Lid Release Switch — Vehicles

With: Keyless Vehicle System

1. Using a suitable flat blade screwdriver,

remove the luggage compartment lid trim
panel handle from the luggage compartment
lid trim panel.

E56391

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E56392

1

2

Description

Item

Luggage compartment lid trim panel
retaining clips

1

Luggage compartment lid trim panel

2

G458703en

501-14-

189

Handles, Locks, Latches and Entry Systems

501-14-

189

REMOVAL AND INSTALLATION

E56639

3

4

Description

Item

Exterior luggage compartment lid release
switch electrical connectors

3

Licence plate illumination panel retaining
nuts

See Removal Detail

4

G458703en

501-14-

190

Handles, Locks, Latches and Entry Systems

501-14-

190

REMOVAL AND INSTALLATION
