Ford Focus RS (2011 year). Instruction - part 61





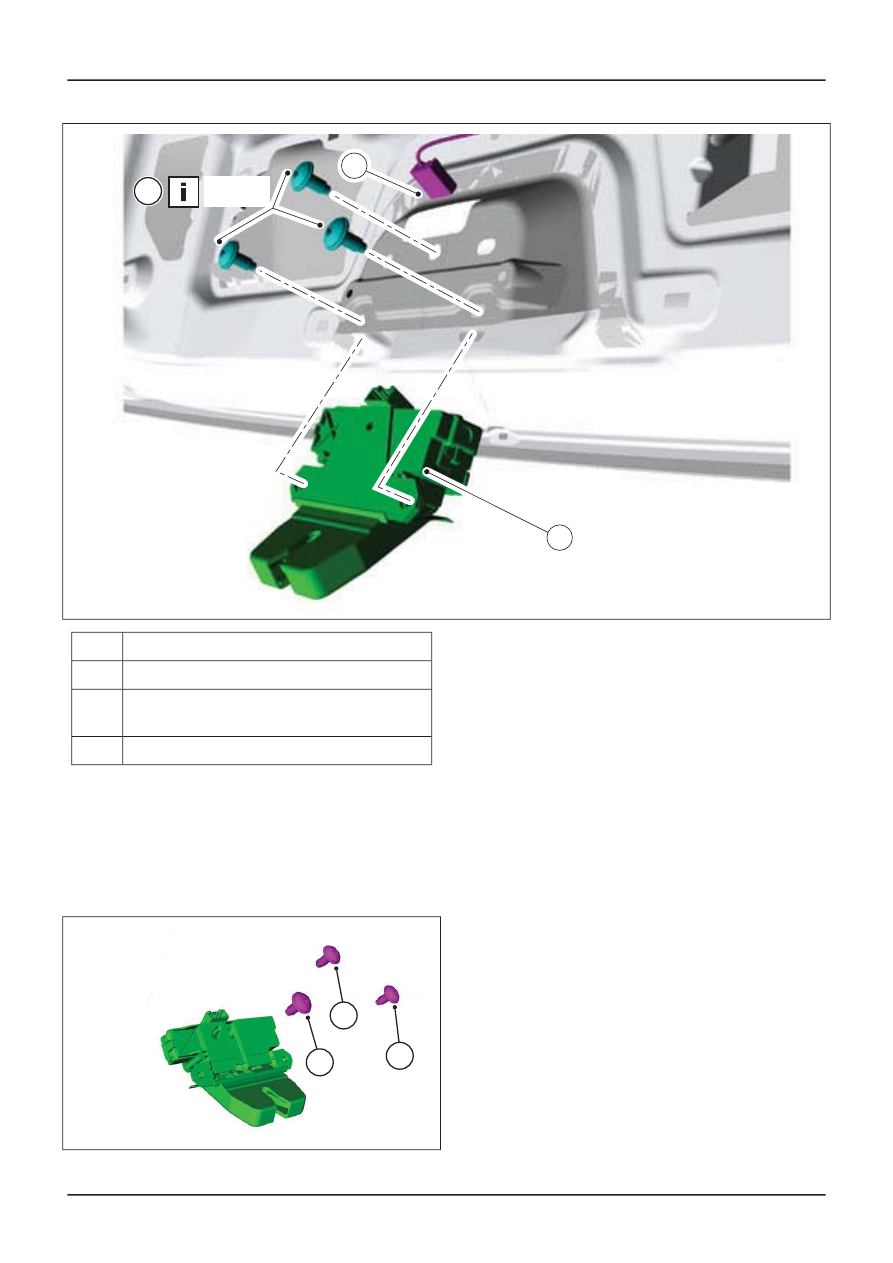

E51266

5

20 Nm

3

4

Description

Item

Liftgate latch electrical connector

3

Liftgate latch retaining bolts

4

Liftgate latch

5

2. To install, reverse the removal procedure.

Installation Details

Item 4

Liftgate latch retaining bolts

1. Install the liftgate latch retaining bolts finger

tight in the order shown.

E56037

1

2

3

Item 2

Liftgate trim panel retaining clips

1. Install the liftgate trim panel retaining clips

to the liftgate trim panel before installing to
the liftgate.

G410715en

501-14-

167

Handles, Locks, Latches and Entry Systems

501-14-

167

REMOVAL AND INSTALLATION

See Installation Detail

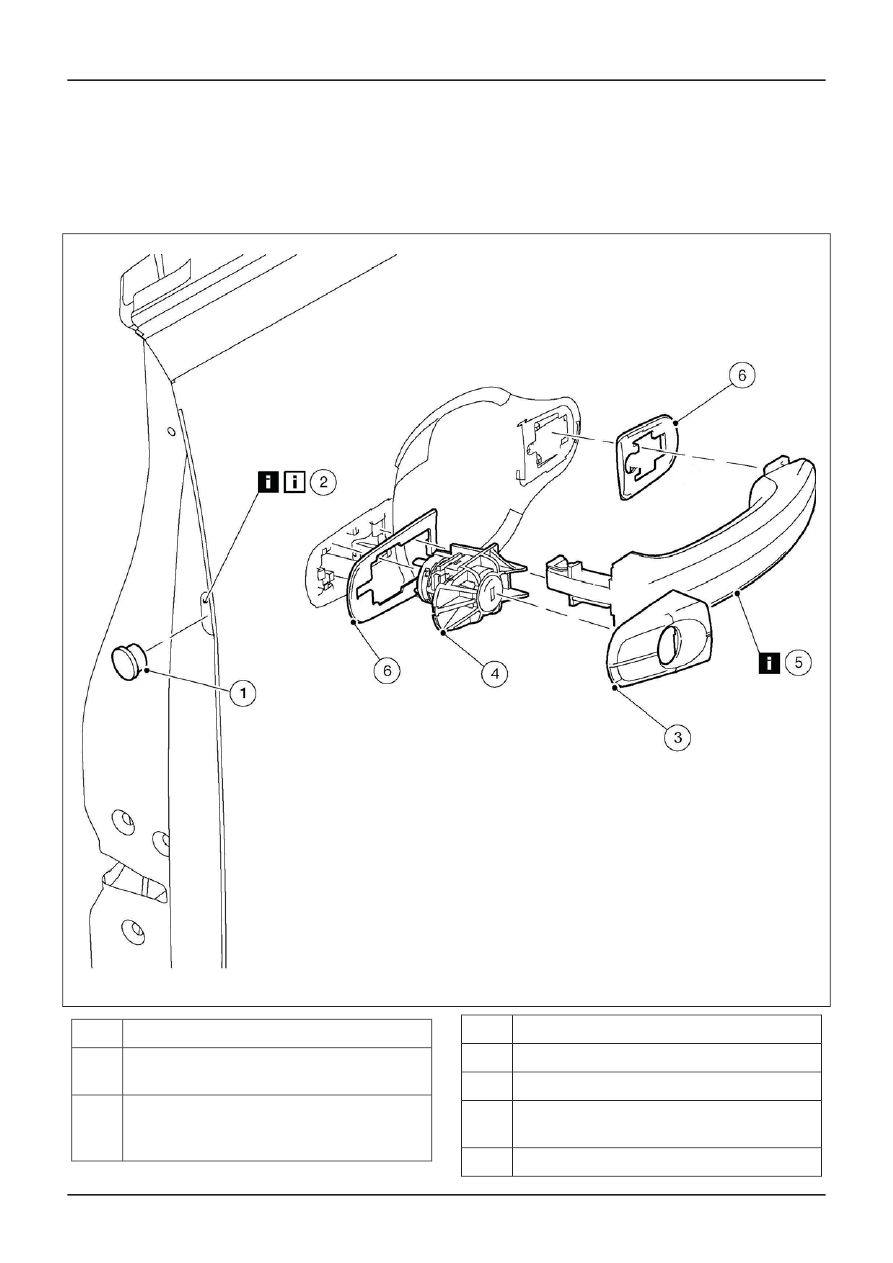

Exterior Front Door Handle

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E40820

Description

Item

Exterior front door handle retaining screw
grommet

1

Exterior front door handle retaining screw

See Removal Detail
See Installation Detail

2

Description

Item

Exterior front door handle trim

3

Door lock cylinder

4

Exterior front door handle

See Removal Detail

5

Exterior front door handle seals

6

G296079en

501-14-

168

Handles, Locks, Latches and Entry Systems

501-14-

168

REMOVAL AND INSTALLATION

2. To install, reverse the removal procedure.

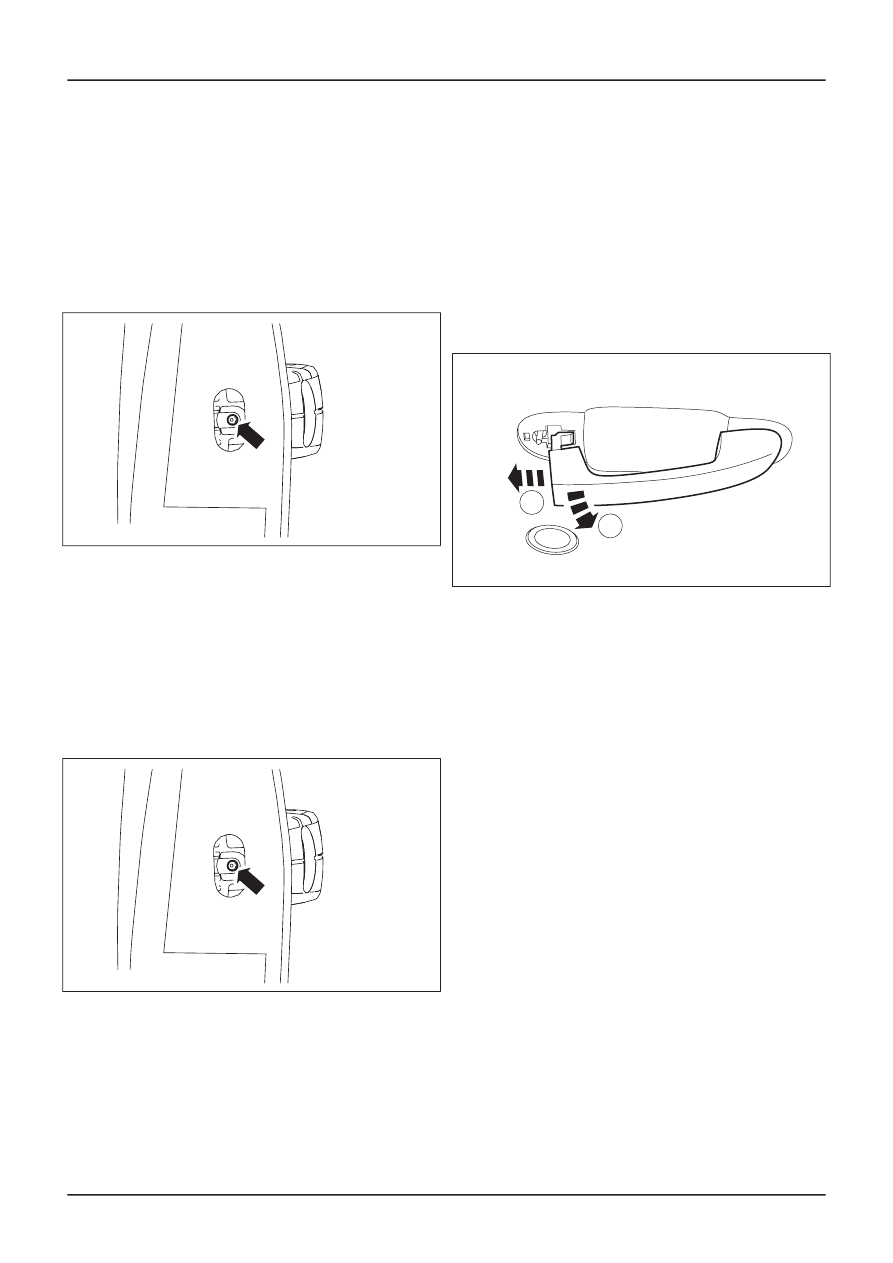

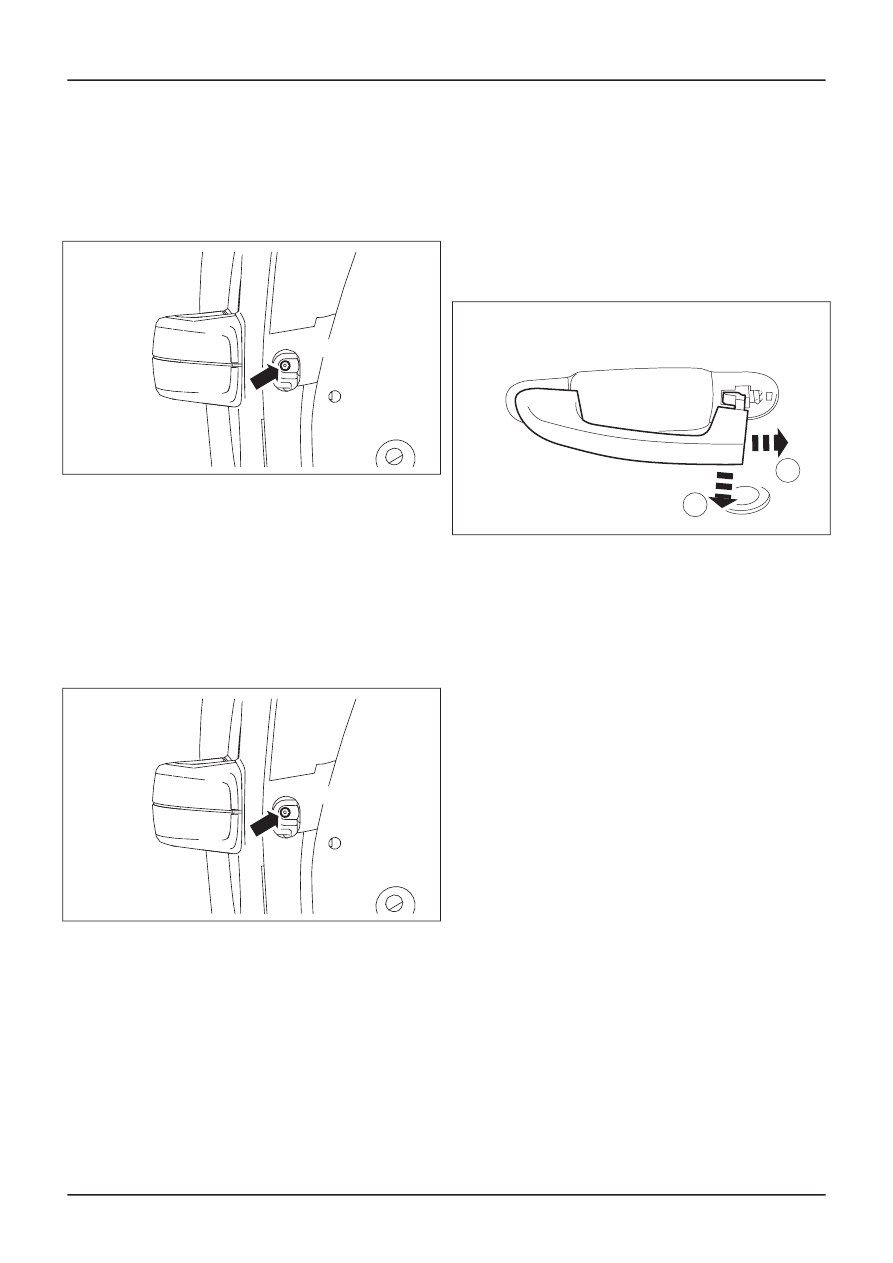

Removal Details

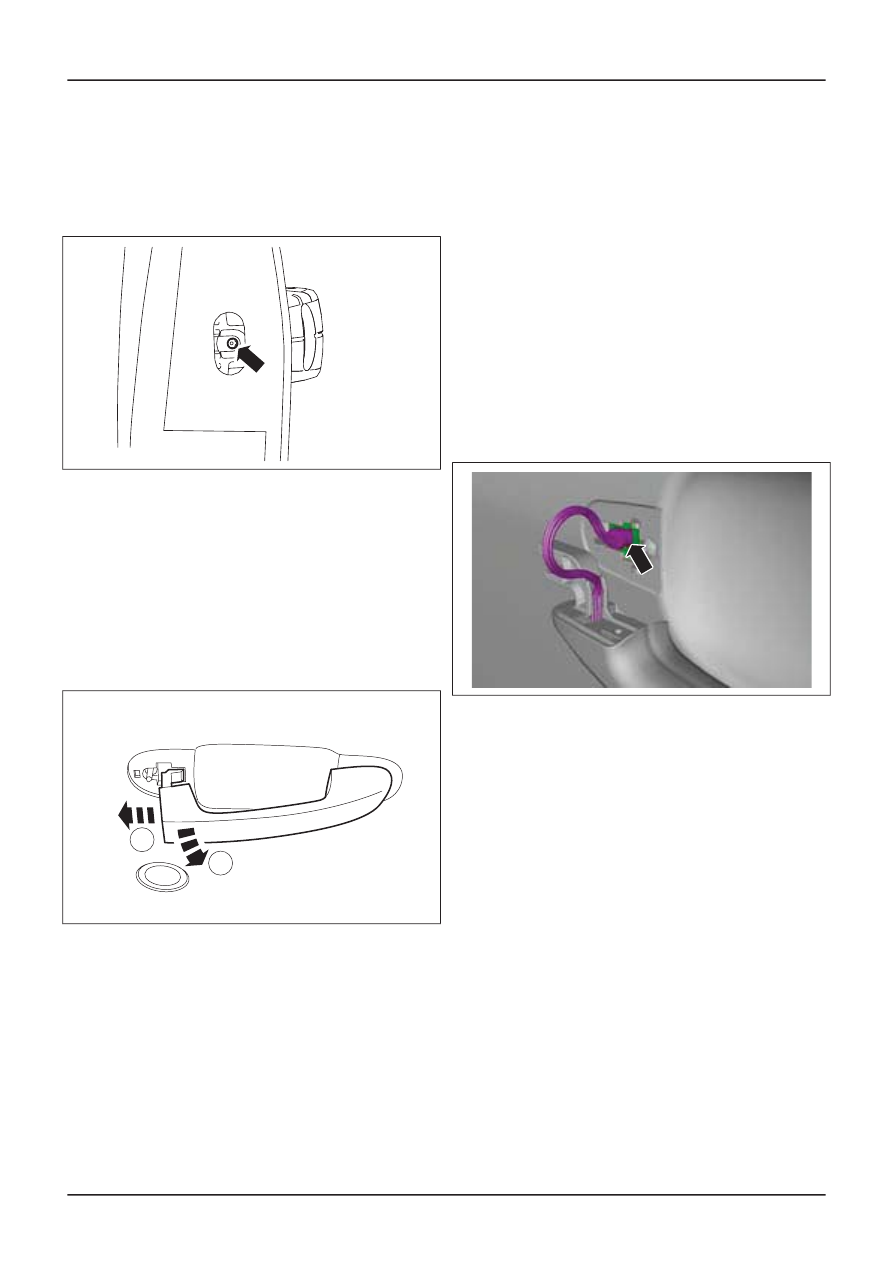

Item 2

Exterior front door handle retaining

screw

1. Loosen the exterior front door handle

retaining screw.

E40843

Item 5

Exterior front door handle

1. Remove the exterior front door handle.

1. Slide the exterior front door handle rearwards

to disengage it from the exterior front door
handle bracket.

2. Remove the exterior front door handle.

VUE0030554

1

2

Installation Details

Item 2

Exterior front door handle retaining

screw

1. Tighten the exterior front door handle

retaining screw.

E40843

G296079en

501-14-

169

Handles, Locks, Latches and Entry Systems

501-14-

169

REMOVAL AND INSTALLATION

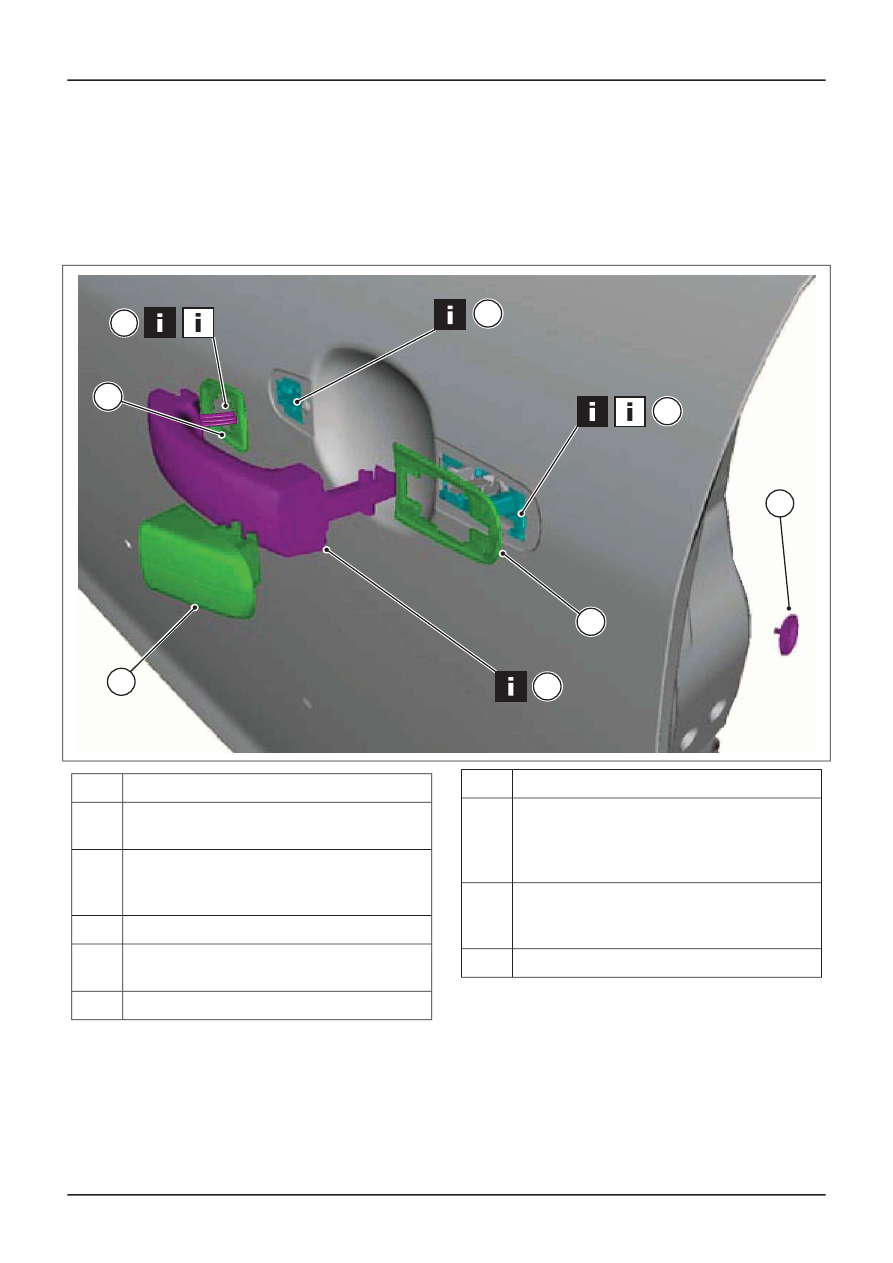

Exterior Front Door Handle — Vehicles With: Keyless Vehicle

System

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

1

5

3

8

4

6

2

7

E52020

Description

Item

Exterior front door handle retaining screw
grommet

1

Exterior front door handle retaining screw

See Removal Detail
See Installation Detail

2

Exterior front door handle bezel

3

Exterior front door handle

See Removal Detail

4

Exterior front door handle gasket

5

Description

Item

Exterior front door handle antenna wiring
harness

See Removal Detail
See Installation Detail

6

Exterior front door handle antenna
electrical connector

See Removal Detail

7

Exterior front door handle seal

8

2. To install, reverse the removal procedure.

Removal Details

G414677en

501-14-

170

Handles, Locks, Latches and Entry Systems

501-14-

170

REMOVAL AND INSTALLATION

Item 2

Exterior front door handle retaining

screw

1. Loosen the exterior front door handle

retaining screw until the exterior front door
handle bezel can be removed.

E40843

Item 4

Exterior front door handle

1. NOTE: Do not place excessive strain on

exterior front door handle antenna wiring
harness.

Detach the exterior front door handle.

1. Slide the exterior front door handle rearwards

to disengage it from the exterior front door
handle bracket.

2. Detach the exterior front door handle.

VUE0030554

1

2

Item 6

Exterior front door handle antenna wiring

harness

NOTE: Do not place excessive strain on the
exterior front door handle antenna wiring harness.

1. Pull the exterior front door handle antenna

wiring harness until an audible click is heard
and the exterior front door handle antenna
wiring harness electrical connector is in the
horizontal position.

Item 7

Exterior front door handle antenna

electrical connector

1. Disconnect the exterior front door handle

antenna electrical connector from the
exterior front door handle antenna electrical
connector and holder.

E52021

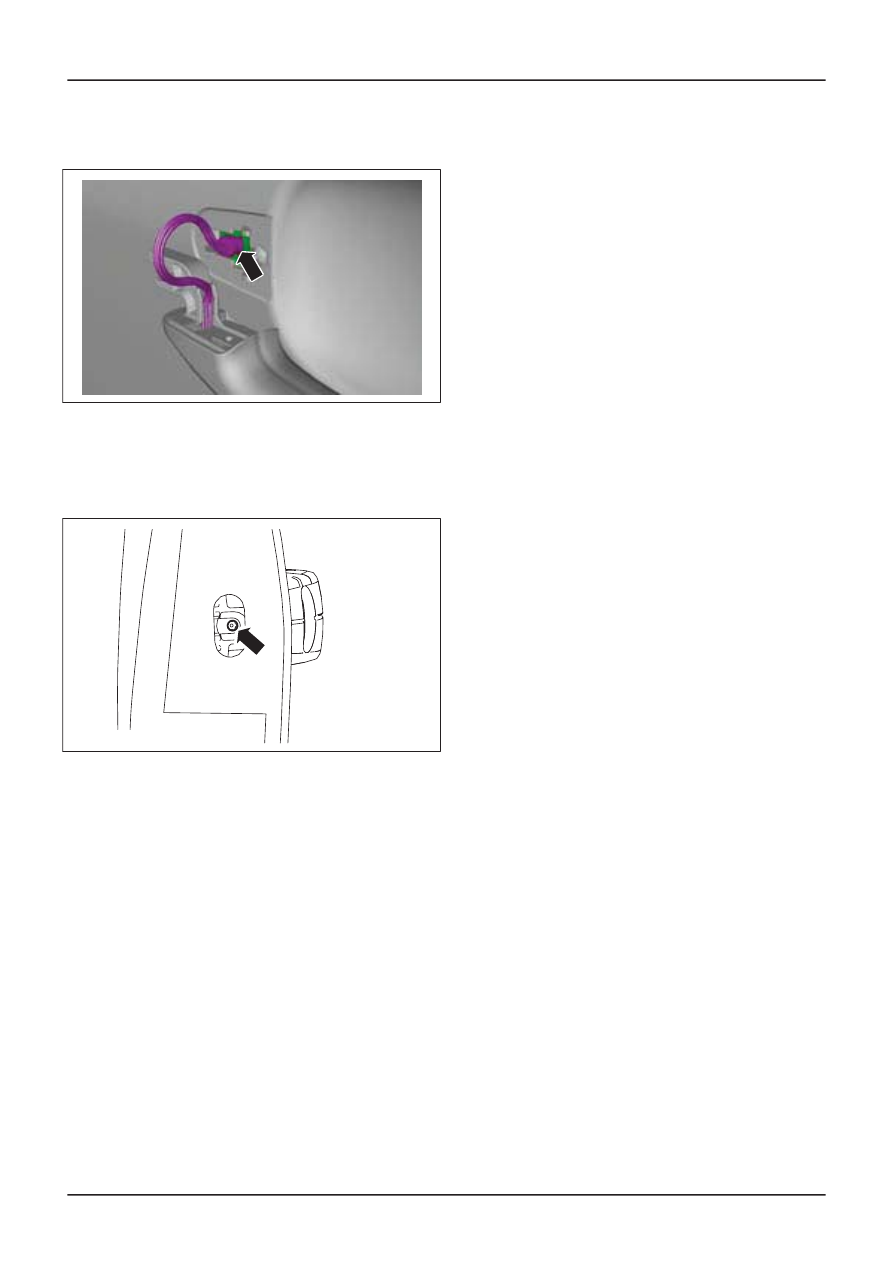

Installation Details

Item 6

Exterior front door handle antenna wiring

harness

1. Lift and push the exterior front door handle

antenna wiring harness electrical into the

G414677en

501-14-

171

Handles, Locks, Latches and Entry Systems

501-14-

171

REMOVAL AND INSTALLATION

exterior front door handle antenna electrical
connector and holder.

E52021

Item 2

Exterior front door handle retaining

screw

1. Tighten the exterior front door handle

retaining screw.

E40843

G414677en

501-14-

172

Handles, Locks, Latches and Entry Systems

501-14-

172

REMOVAL AND INSTALLATION

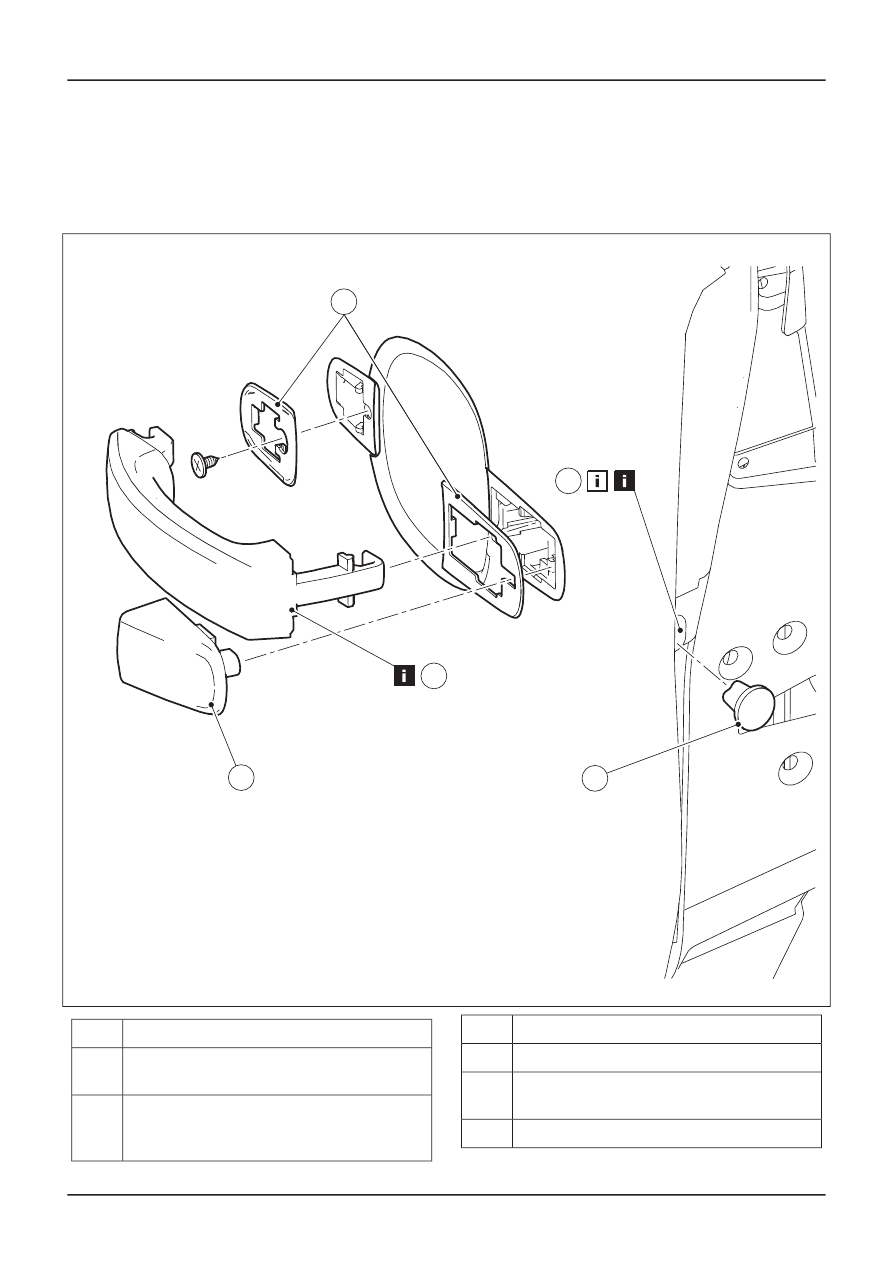

Exterior Rear Door Handle

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E40828

4

3

5

1

2

Description

Item

Exterior rear door handle retaining screw
grommet

1

Exterior rear door handle retaining screw

See Removal Detail
See Installation Detail

2

Description

Item

Exterior rear door handle trim

3

Exterior rear door handle

See Removal Detail

4

Exterior front door handle seals

5

2. To install, reverse the removal procedure.

G296080en

501-14-

173

Handles, Locks, Latches and Entry Systems

501-14-

173

REMOVAL AND INSTALLATION

Removal Details

Item 2

Exterior rear door handle retaining screw

1. Loosen the exterior rear door handle

retaining screw.

E40830

Item 4

Exterior rear door handle

1. Remove the exterior rear door handle.

1. Slide the exterior rear door handle towards

the rear of the vehicle to disengage it from
the exterior rear door handle bracket.

2. Remove the exterior rear door handle.

VUE0030542

2

1

Installation Details

Item 2

Exterior rear door handle retaining screw

1. Tighten the exterior rear door handle

retaining screw.

E40830

G296080en

501-14-

174

Handles, Locks, Latches and Entry Systems

501-14-

174

REMOVAL AND INSTALLATION
