Ford Focus RS (2011 year). Instruction - part 44

Action

Possible Source

Description

DTC

•

Using the Passive

Key Detection Test,

Identify the inoper-

ative keyless vehicle

interior antenna.

•

If the front interior

keyless vehicle

antenna is inoper-

Test X.

•

If the center interior

keyless vehicle

antenna is inoper-

Test Y.

•

Interior keyless

vehicle antenna

wiring harness

•

Interior keyless

vehicle antenna(s)

•

keyless vehicle

module

Interior passenger area
keyless vehicle antenna

circuit, open circuit

B1075

GO to Pinpoint Test Z.

•

Interior loadspace

keyless vehicle

antenna wiring

harness

•

Interior loadspace

keyless vehicle

antenna

•

keyless vehicle

module

Interior loadspace

keyless vehicle antenna

circuit, open circuit

B1076

Using WDS, Remote

Keyless Entry, Clear

Keys menu, CLEAR all

programmed passive

keys. Using the Add

Keys menu, PROGRAM

the minimum required

number of passive keys

to the keyless vehicle

module. TEST the

system for normal opera-

tion.

Less than minimum

number of passive

vehicle keys known to

the keyless vehicle

module

Passive vehicle key

programming error

B1091

Diagnostic Trouble Code (DTC) Index - CJB

Action

Possible Source

Description

DTC

GO to Pinpoint Test AE.

• Unlock switch wiring

harness

•

Unlock switch

Unlock switch circuit

open circuit

B1311 - Vehicles with

keyless vehicle system

only.

GO to Pinpoint Test AF.

•

Drivers side front

door latch wiring

harness

•

Drivers side front

door latch

Drivers side front door

ajar switch circuit open

circuit

B1320 - All vehicles.

G167639en

501-14-

31

Handles, Locks, Latches and Entry Systems

501-14-

31

DIAGNOSIS AND TESTING

ative,

GO to Pinpoint

ative,

GO to Pinpoint

Action

Possible Source

Description

DTC

GO to Pinpoint Test AG.

•

Liftgate/luggage

compartment lid latch

ajar switch wiring

harness

•

Liftgate/luggage

compartment lid latch

ajar switch

Liftgate/luggage

compartment lid latch

ajar switch circuit short

to ground

B1331 - All vehicles.

GO to Pinpoint Test AA.

•

RF receiver wiring

harness

•

RF receiver

•

CJB

•

RF receiver data

circuit, short circuit

•

RF receiver data

circuit, short to

battery positive

B2090 - Vehicles without

keyless vehicle system.

GO to Pinpoint Test AB.

•

RF receiver wiring

harness

•

RF receiver

•

CJB

•

RF receiver data

circuit, open circuit

•

No communication

between RF receiver

and CJB

B2091 - Vehicles without

keyless vehicle system.

INSTALL a new RKE

transmitter battery.

Refer to the owners

handbook. TEST the

system for normal oper-

ation

RKE transmitter battery

RKE transmitter low

battery

B2094 - Vehicles without

keyless vehicle system.

CHECK that all known

RKE keys function

correctly. CLEAR the

DTC. TEST the system

for normal operation.

RKE transmitter

RKE transmitter out of

synchronization

B2425 - Vehicles without

keyless vehicle system.

GO to Pinpoint Test AC.

•

Liftgate/luggage

compartment lid latch

wiring harness

•

liftgate/luggage

compartment lid latch

motor

•

CJB

•

Liftgate/luggage
compartment lid

release output circuit,

short to ground

•

Liftgate/luggage
compartment lid

release output circuit,

open circuit

B2894 - All vehicles.

GO to Pinpoint Test AD.

•

liftgate/luggage

compartment lid

exterior release

switch wiring harness

•

liftgate/luggage

compartment lid

exterior release

switch

•

CJB

liftgate/luggage

compartment lid exterior

release switch circuit,

short to ground

B2970 - All vehicles.

G167639en

501-14-

32

Handles, Locks, Latches and Entry Systems

501-14-

32

DIAGNOSIS AND TESTING

Action

Possible Source

Description

DTC

If this code is related to

the keyless vehicle

system, the RKE func-

tions and central door

locking functions will not
operate. To continue the

diagnostic,

•

Instrument cluster

•

CJB

•

Keyless vehicle

module

•

CAN bus circuit

CAN bus communication

error

U1900

Keyless Vehicle Service Test
Procedure(s)

To carry out a passive key detection test or keyless
vehicle actuator test, the keyless vehicle module
diagnosis entry procedure must be carried out first.

Keyless Vehicle Module Passive key
Diagnosis Entry

1. NOTE: Test mode entry possible on drivers

door only (No entry if drivers door lock
button is defect.

Insert the emergency mechanical key into the
ignition lock cylinder.

2. Rotate the emergency key to position II.

3. Pull, and hold the driver-side front exterior door

handle.

4. Press the driver-side front exterior door handle

lock button 10 times.

5. Rotate the emergency mechanical key to

position 0.

6. Remove the emergency mechanical key from

the ignition lock cylinder.

The keyless vehicle module is now in passive key
diagnosis mode. The module will remain in
diagnosis mode for 30 seconds or until the ignition
lock cylinder is rotated to position II.

Passive Key Detection Test

After each activation of a keyless vehicle system
function, the 30 second time out will be restarted.

1. Press the driver-side front exterior door handle

lock button.

2. Position the passive vehicle key in the defined

reception area of the driver-side front exterior
door handle keyless vehicle antenna. For every
successful detection of the passive vehicle key,
the vehicle indicator lights will flash once.

3. Press the passenger-side front exterior door

handle lock button.

4. Position the passive vehicle key in the defined

reception area of the passenger side front
exterior door handle keyless vehicle antenna.
For every successful detection of the passive
vehicle key, the vehicle indicator lights will flash
once.

5. Press the liftgate or luggage compartment lid

lock button.

6. Position the passive vehicle key in the defined

reception area of the rear bumper keyless
vehicle antenna. For every successful detection
of the passive vehicle key, the vehicle indicator
lights will flash once.

7. Push in the ignition switch turning knob.

8. Position the passive vehicle key in the front of

the passenger compartment. For every
successful detection of the passive vehicle key
by the front interior keyless vehicle antenna, the
vehicle indicator lights will flash once.

9. Position the passive vehicle key towards the

center rear of the passenger compartment. For
every successful detection of the passive vehicle
key by the center interior keyless vehicle
antenna, the vehicle indicator lights will flash
once.

10. Position the passive vehicle key in the luggage

compartment area of the vehicle. For every
successful detection of the passive vehicle key
by the luggage compartment keyless vehicle

G167639en

501-14-

33

Handles, Locks, Latches and Entry Systems

501-14-

33

DIAGNOSIS AND TESTING

antenna, the vehicle indicator lights will flash
once.

The interior keyless vehicle antenna can also be
activated for testing by pressing the clutch pedal
once, if equipped.

If the vehicle indicator lights do not flash, a fault is
indicated with the antenna or antenna circuit(s).

Keyless Vehicle Module Actuator test
Diagnosis Entry

NOTE: To carry out a keyless vehicle actuator test,
the keyless vehicle module diagnosis entry
procedure must be carried out first.

NOTE: Test mode entry possible on drivers door
only (No entry if drivers door lock button is defect).

1. Insert the emergency mechanical key into the

ignition lock cylinder.

2. Rotate the emergency key to position II and

back to position I.

3. Pull, and hold the driver-side front exterior door

handle.

4. Press the driver-side front exterior door handle

lock button 10 times.

5. Rotate the emergency mechanical key to

position 0.

6. Remove the emergency mechanical key from

the ignition lock cylinder.

The keyless vehicle module is now in Actuator test
diagnosis mode. The module will remain in
diagnosis mode for 30 seconds.

Keyless Vehicle Actuator Test

After each activation of a keyless vehicle system
function, the 30 second time out will be restarted.

1. Press the driver-side front exterior door handle

lock button. The vehicle indicator lights will flash
once.

2. Press the passenger-side front exterior door

handle lock button. The vehicle indicator lights
will flash once.

3. Pull the driver-side front exterior door handle.

The vehicle indicator lights will flash once.

4. Pull the passenger-side front exterior door

handle. The vehicle indicator lights will flash
once.

5. Pull the passenger-side rear exterior door

handle. The vehicle indicator lights will flash
once.

6. Pull the driver-side rear exterior door handle.

The vehicle indicator lights will flash once.

7. Press the liftgate or luggage compartment lid

exterior release switch. The vehicle indicator
lights will flash once.

8. Press the liftgate or luggage compartment lid

lock switch. The vehicle indicator lights will flash
once.

9. Press the clutch pedal (if equipped). The vehicle

indicator lights will flash once.

10. Press the brake pedal. The vehicle indicator

lights will flash once.

11. Push in the ignition switch turning knob. The

vehicle indicator lights will flash once.

12. Pull out the ignition switch turning knob. The

vehicle indicator lights will flash once.

13. Insert the emergency key into the ignition lock

cylinder. The vehicle indicator lights will flash
once.

14. Press the interior unlock switch. The vehicle

indicator lights will flash once.

If the vehicle indicator lights do not flash, a fault is
indicated with the the component or circuit(s) of
the operated component.

Pinpoint Test (Vehicles with Keyless Vehicle System)

PINPOINT TEST A : DTC: B1096

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

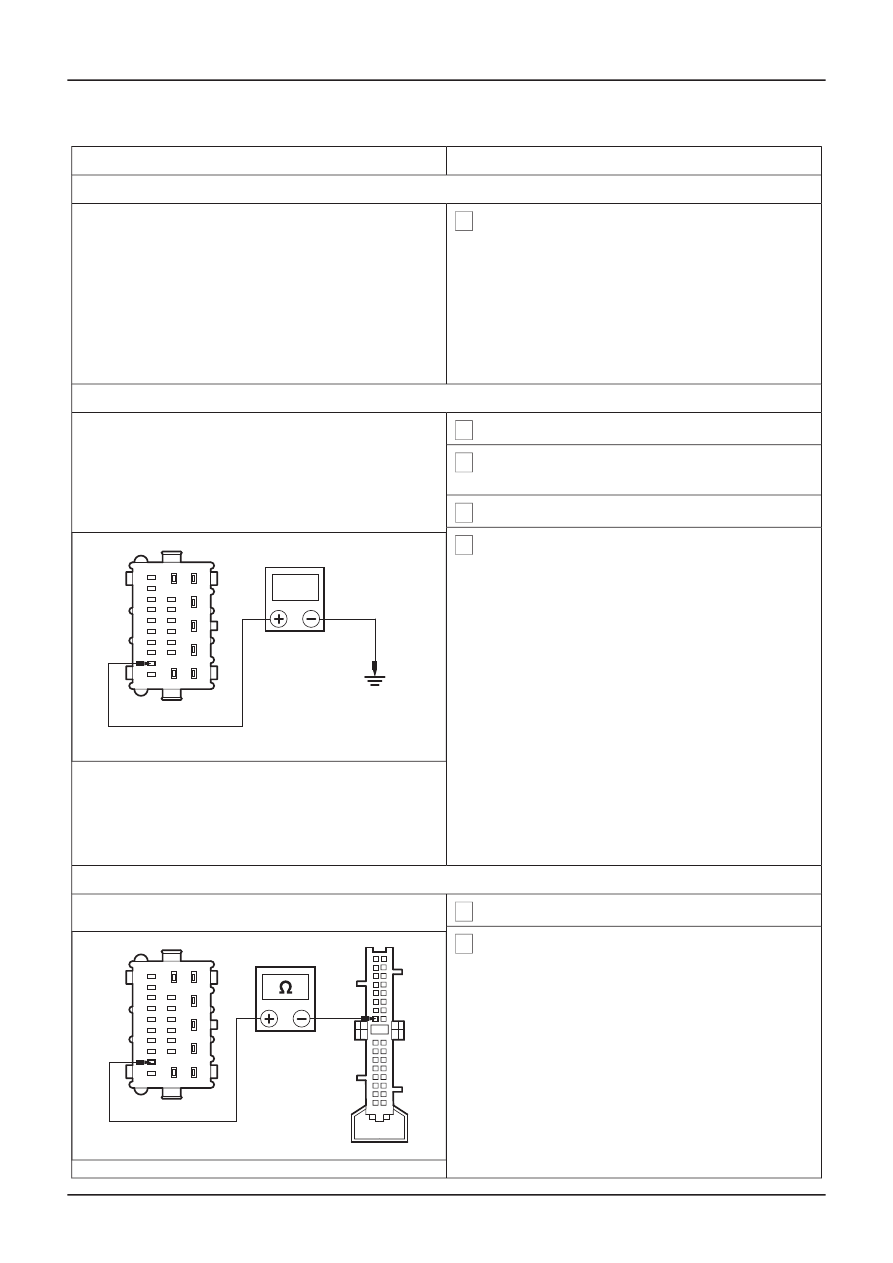

A1: CHECK CIRCUIT 8-AB33 (WH/BK) FOR OPEN CIRCUIT

1 Disconnect Steering Column Lock Control Unit

C233.

2 Disconnect Keyless Vehicle Module C216.

G167639en

501-14-

34

Handles, Locks, Latches and Entry Systems

501-14-

34

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Measure the resistance between the steering

column lock control unit C233 pin 5, circuit 8-
AB33 (WH/BK), harness side and the keyless
vehicle module C216 pin 14, circuit 8-AB33
(WH/BK), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57183

GO to A2.

ൺ

No

REPAIR circuit 8-AB33 (WH/BK). TEST the
system for normal operation.

A2: CHECK CIRCUIT 91-AB33 (BK/RD) FOR OPEN CIRCUIT

1 Measure the resistance between the steering

column lock control unit C233 pin 2, circuit 91-
AB33 (BK/RD), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57184

ൺ

No

REPAIR circuit 91-AB33 (BK/RD). TEST the
system for normal operation.

A3: CHECK CIRCUIT 30-AB33 (RD) FOR VOLTAGE

1 Insert the vehicle emergency mechanical key

into the ignition switch turning knob.

2 Ignition switch in position II.

3 Measure the voltage between the steering

column lock control unit C233 pin 6, circuit 30-
AB33 (RD), harness side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

E57185

V

INSTALL a new steering column lock control
unit. TEST the system for normal operation.
If the concern is still evident, INSTALL a new
keyless vehicle module.

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

TEST the system for normal operation.

ൺ

No

REPAIR circuit 30-AB33 (RD). TEST the
system for normal operation.

G167639en

501-14-

35

Handles, Locks, Latches and Entry Systems

501-14-

35

DIAGNOSIS AND TESTING

REFER to: Keyless Vehicle Module

(501-14

GO to A3

.

PINPOINT TEST B : DTC: B1092

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

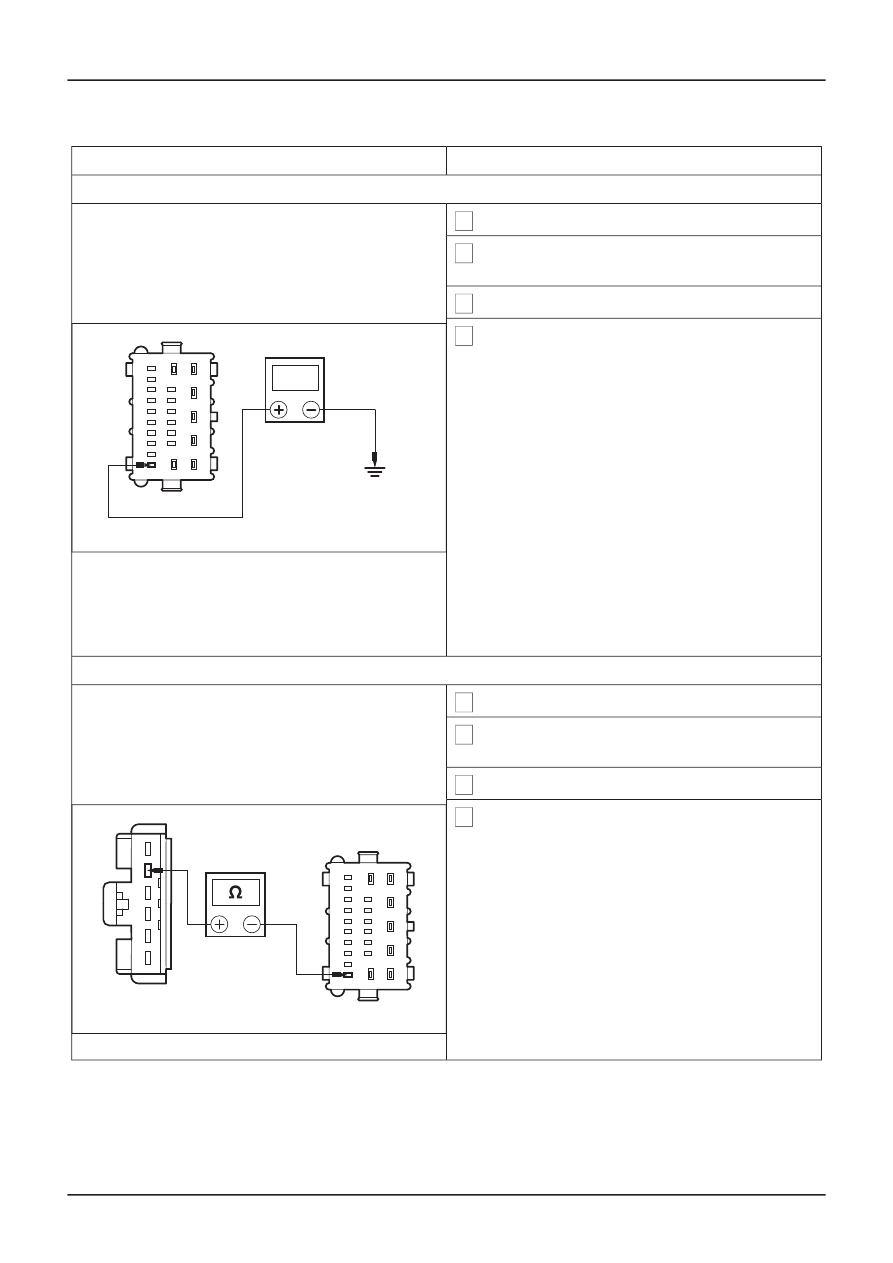

B1: CHECK CIRCUIT 8-AB33 (WH/BK) FOR SHORT TO BATTERY VOLTAGE

1 Disconnect Keyless Vehicle Module C216.

2 Insert the vehicle emergency mechanical key

into the ignition switch turning knob.

3 Ignition switch in position II.

4 Measure the voltage between the keyless

vehicle module C216 pin 14, circuit 8-AB33
(WH/BK), harness side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

E57186

V

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new keyless vehicle
module.

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

TEST the system for normal operation.

ൺ

No

B2: CHECK THE STEERING COLUMN LOCK CONTROL UNIT FOR SHORT TO BATTERY VOLTAGE

1 Ignition switch in position 0.

2 Disconnect Steering Column Lock Control Unit

C233.

3 Ignition switch in position II.

4 Measure the resistance between the keyless

vehicle module C216 pin 14, circuit 8-AB33
(WH/BK), and Steering Column Lock Control
Unit C233 pin 5.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57183

INSTALL a new steering column lock control
unit. TEST the system for normal operation.

ൺ

No

REPAIR circuit 8-AB33 (WH/BK). TEST the
system for normal operation.

G167639en

501-14-

36

Handles, Locks, Latches and Entry Systems

501-14-

36

DIAGNOSIS AND TESTING

GO to B2

.

REFER to: Keyless Vehicle Module

(501-14

PINPOINT TEST C : DTC: B2090

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

C1: DETERMINE THE EQUIPMENT LEVEL OF THE CENTRAL JUNCTION BOX (CJB).

1 Unfasten the CJB and fold it down.

• Is the location for connector C100 on the top

of the CJB?

ൺ

Yes

GO to C7.

ൺ

No

GO to C8.

C2: CHECK CIRCUIT 8-AB22 (WH/GN) FOR SHORT TO GROUND

1 Disconnect Keyless Vehicle Module C216.

2 Insert the vehicle emergency mechanical key

into the ignition switch turning knob.

3 Ignition switch in position II.

4 Measure the voltage between the keyless

vehicle module C216 pin 15, circuit 8-AB22
(WH/GN), harness side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

E57188

V

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new keyless vehicle
module.

REFER to: Keyless Vehicle Module

(501-14

Handles, Locks, Latches and Entry Systems,
Removal and Installation).

TEST the system for normal operation.

ൺ

No

GO to C3

.

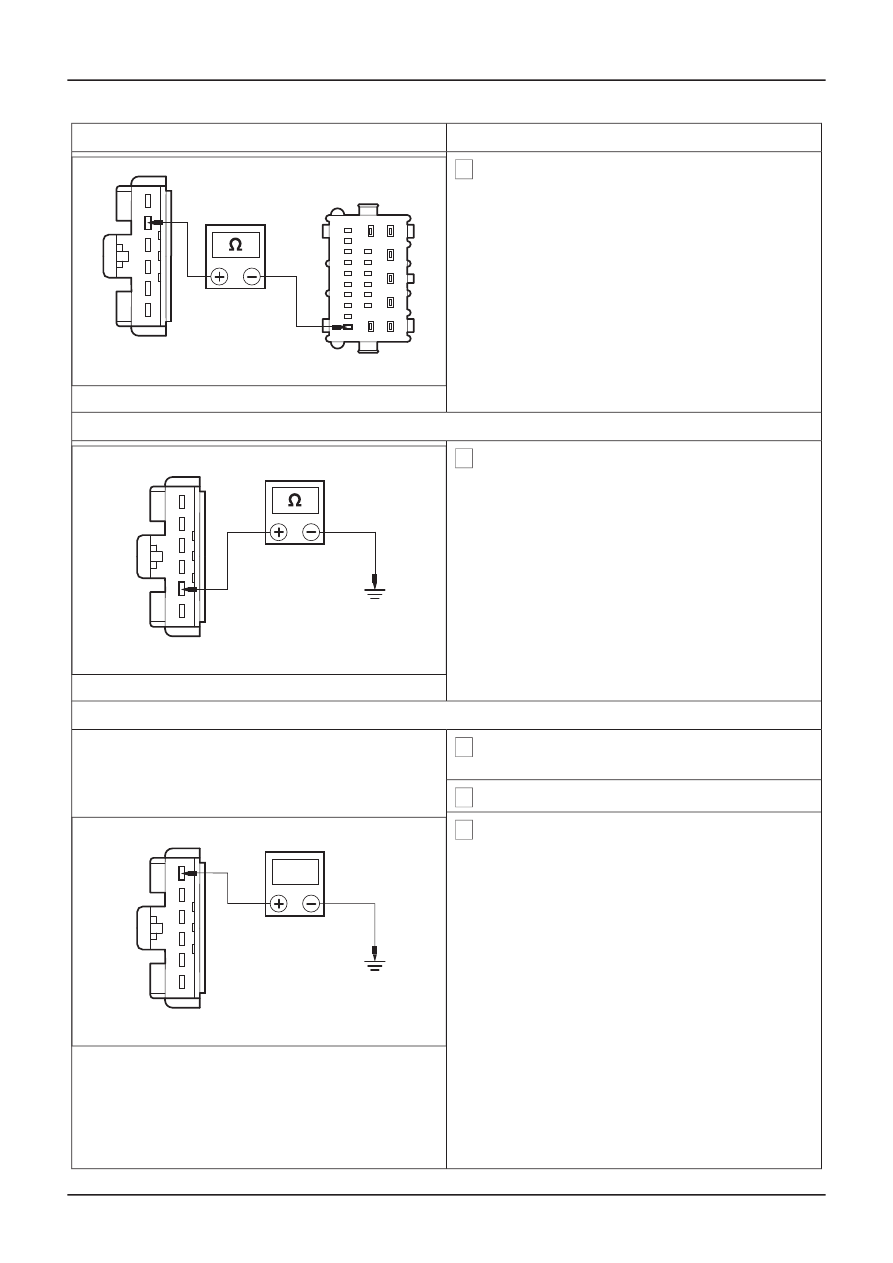

C3: CHECK CIRCUIT 8-AB22 (WH/GN) FOR SHORT TO GROUND

1 Disconnect CJB C99.

2 Measure the resistance between the keyless

vehicle module C216 pin 15, circuit 8-AB22
(WH/GN), harness side and CJB C99 pin 25,
circuit 8-AB22 (WH/GN), harness side.

• Is the resistance less then 5 ohms?

ൺ

Yes

E57192

GO to C4.

ൺ

No

REPAIR circuit 8-AB22 (WH/GN). TEST the
system for normal operation.

G167639en

501-14-

37

Handles, Locks, Latches and Entry Systems

501-14-

37

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

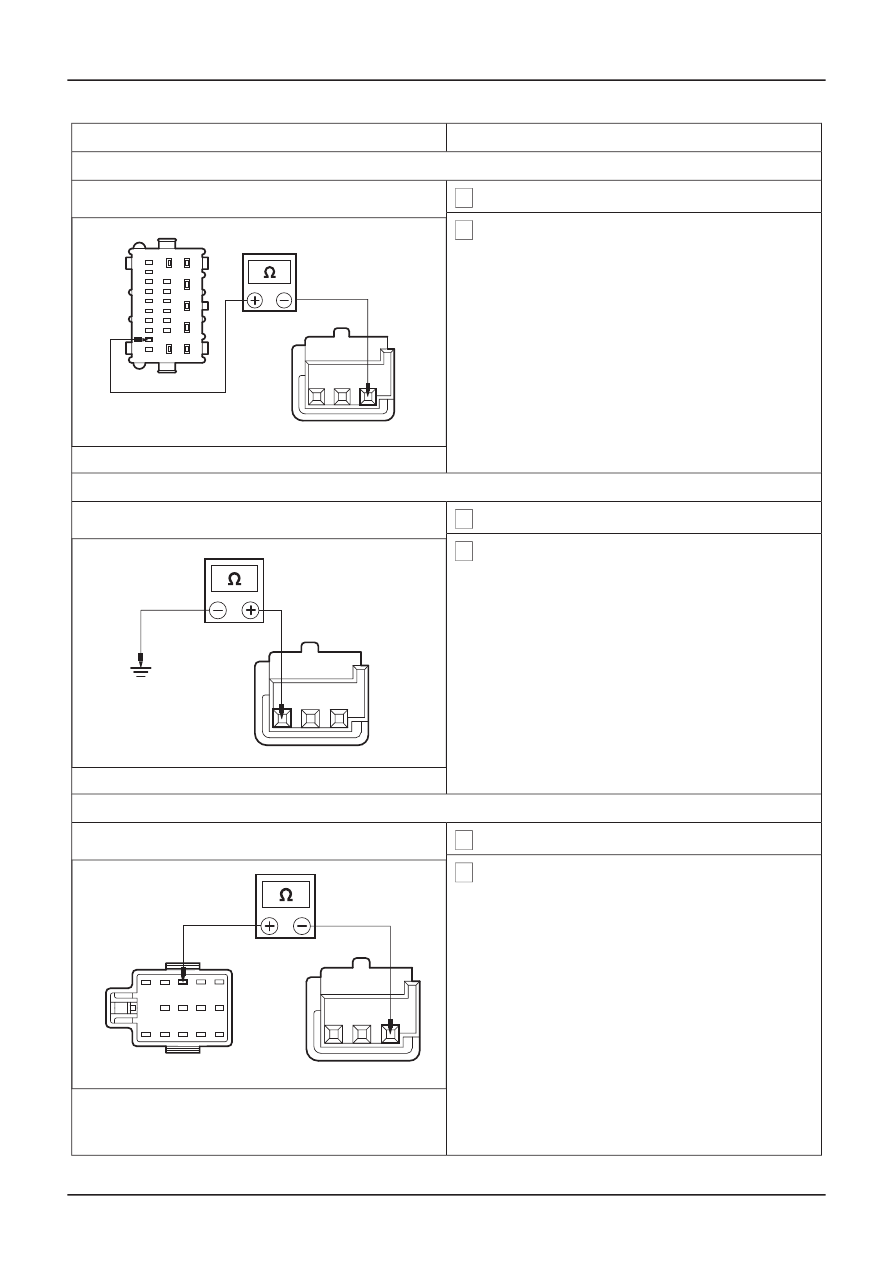

C4: CHECK THE RF RECEIVER DATA LINE TO KEYLESS VEHICLE MODULE

1 Disconnect RF Receiver C390.

2 Measure the resistance between the RF

Receiver C390 pin 1, circuit 8-AA57 (WH), and
keyless vehicle module C216 pin 15, circuit 8-
AB22 (WH/GN).

• Is the resistance less than 5 ohms?

ൺ

Yes

E74068

GO to C5.

ൺ

No

GO to C6.

C5: CHECK CIRCUIT 8-AA57 (WH) FOR POWER

1 Disconnect RF Receiver C390.

2 Measure the voltage between the RF Receiver

C390 pin 3, circuit 29-AA57 (OG/YE), harness
side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

E74069

INSTALL a new RF receiver. TEST the system
for normal operation.

ൺ

No

GO to C8.

C6: CHECK CIRCUIT 8-AA57 FOR RESISTANCE

1 Disconnect CJB C98.

2 Measure the resistance between the CJB C98

pin 6, circuit 8-AA57 (WH), and RF Receiver
C390 pin 1, circuit 8-AA57 (WH).

• Is the resistance less than 5 ohms?

ൺ

Yes

E57473

INSTALL a new CJB.

TEST the system for normal operation.

ൺ

No

REPAIR circuit 8-AA57 (WH). TEST the
system for normal operation.

G167639en

501-14-

38

Handles, Locks, Latches and Entry Systems

501-14-

38

DIAGNOSIS AND TESTING
