Ford Focus RS (2011 year). Instruction - part 38

Torque Specifications

lb-in

lb-ft

Nm

Item

71

-

8

Passenger airbag module retaining bolts

-

18

25

Steering column retaining bolts

G401861en

501-12-

2

Instrument Panel and Console

501-12-

2

SPECIFICATIONS

Instrument Panel

All vehicles

1. Remove the floor console. For additional

information,

refer to:

Floor Console

(501-12 Instrument Panel and

Console, Removal and Installation),

Floor Console - Vehicles Built From: 03/2007,

Vehicles With: Center Armrest

(501-12

Instrument Panel and Console, Removal
and Installation).

2. Remove the climate control assembly.

Vehicles built up to 04/2006

3. Remove the passenger air bag module.

Vehicles built 04/2006 onwards

WARNINGS:

The supplemental restraint system (SRS)
is active for a certain length of time after
the power supply has been disconnected.
Wait for a minimum of 3 minutes before
disconnecting or removing any SRS
components.

Wear safety goggles.

Do not probe supplemental restraint
system (SRS) electrical connectors.

4. Disconnect the battery ground cable.

For additional information,

refer to: Battery

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General Procedures).

5. Remove the central junction box (CJB) cover.

• Remove the retaining screws.

E51159

6. Detach the CJB from the in-vehicle

crossbeam.

• Rotate the retaining screws clockwise.

E100670

7. Disconnect the glove compartment cooling

hose from the glove compartment.

E87823

G388101en

501-12-

3

Instrument Panel and Console

501-12-

3

REMOVAL AND INSTALLATION

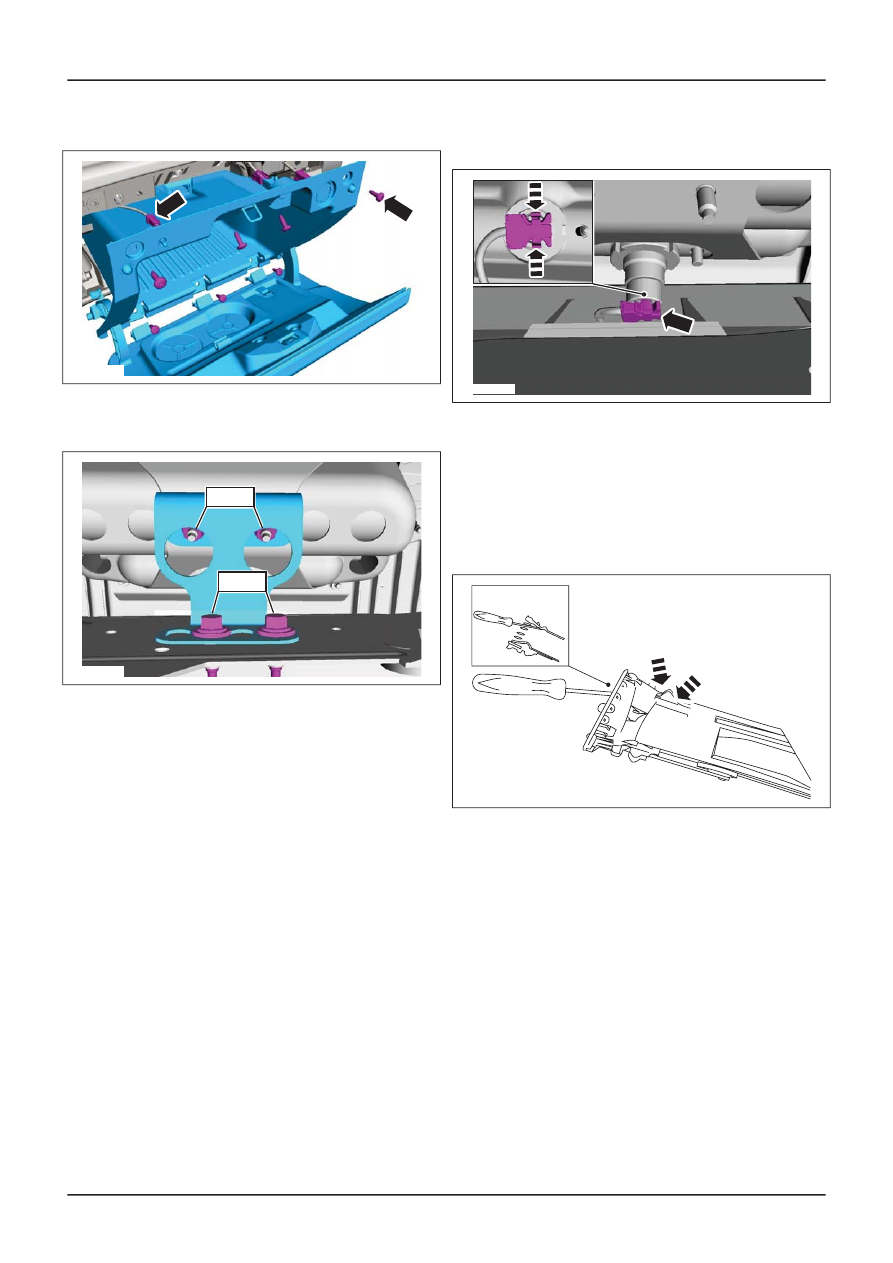

8. Remove the glove compartment.

E75829

x3

x7

9. Remove passenger air bag module support

bracket.

E75507

9 Nm

7 Nm

10. Disconnect passenger air bag module

electrical connector.

E75508

11. NOTE: The registers are retained by four

locking tangs. Releasing the upper locking
tangs will provide enough movement to
release the lower locking tangs.

Remove the passenger side inner register.

• Using a suitable thin bladed screwdriver,

release the upper locking tangs.

E50636

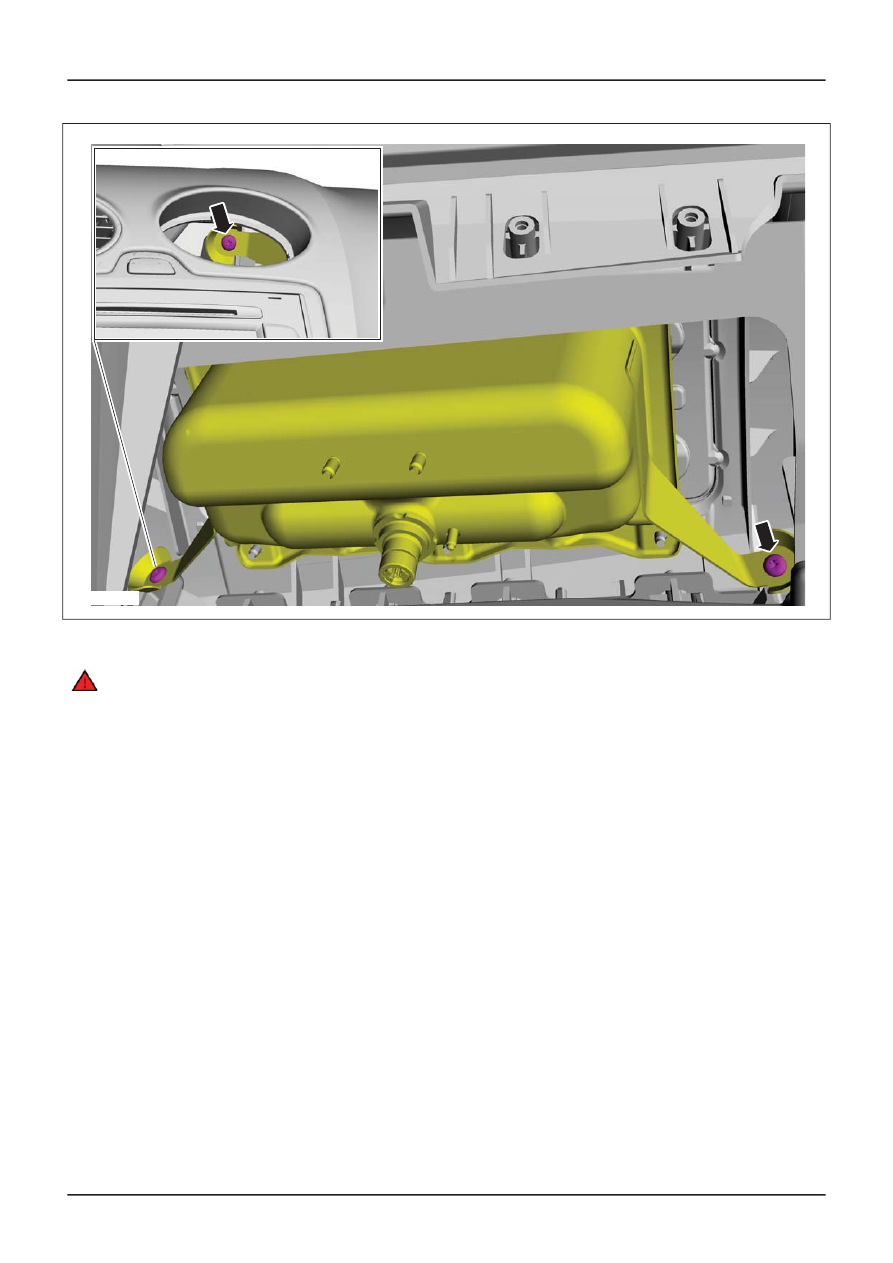

12. Remove the passenger air bag module

outer retaining bolts.

G388101en

501-12-

4

Instrument Panel and Console

501-12-

4

REMOVAL AND INSTALLATION

E123933

All vehicles

WARNING: When removing or installing
the instrument panel, care must be taken
not to scratch or damage the instrument
panel surface.

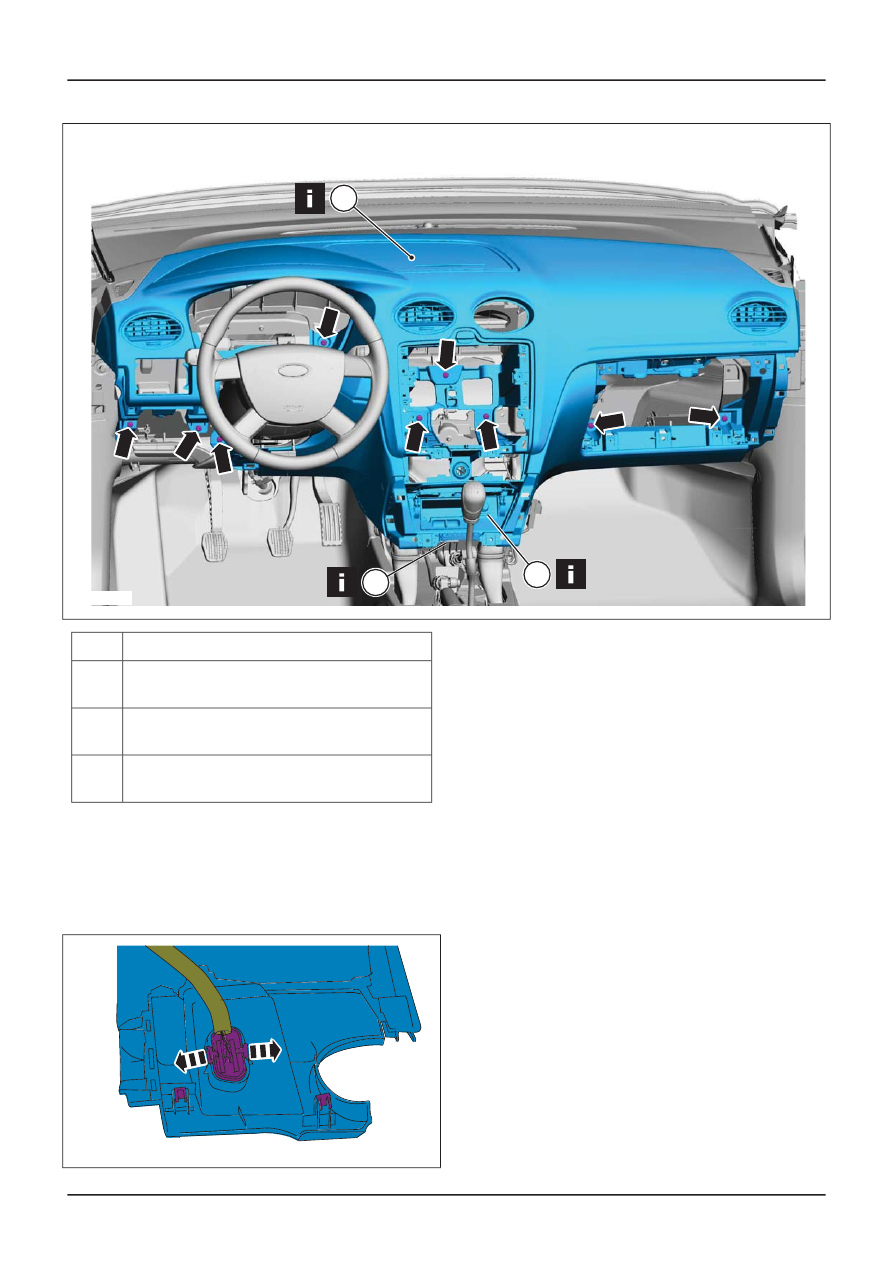

13. Remove the instrument cluster.

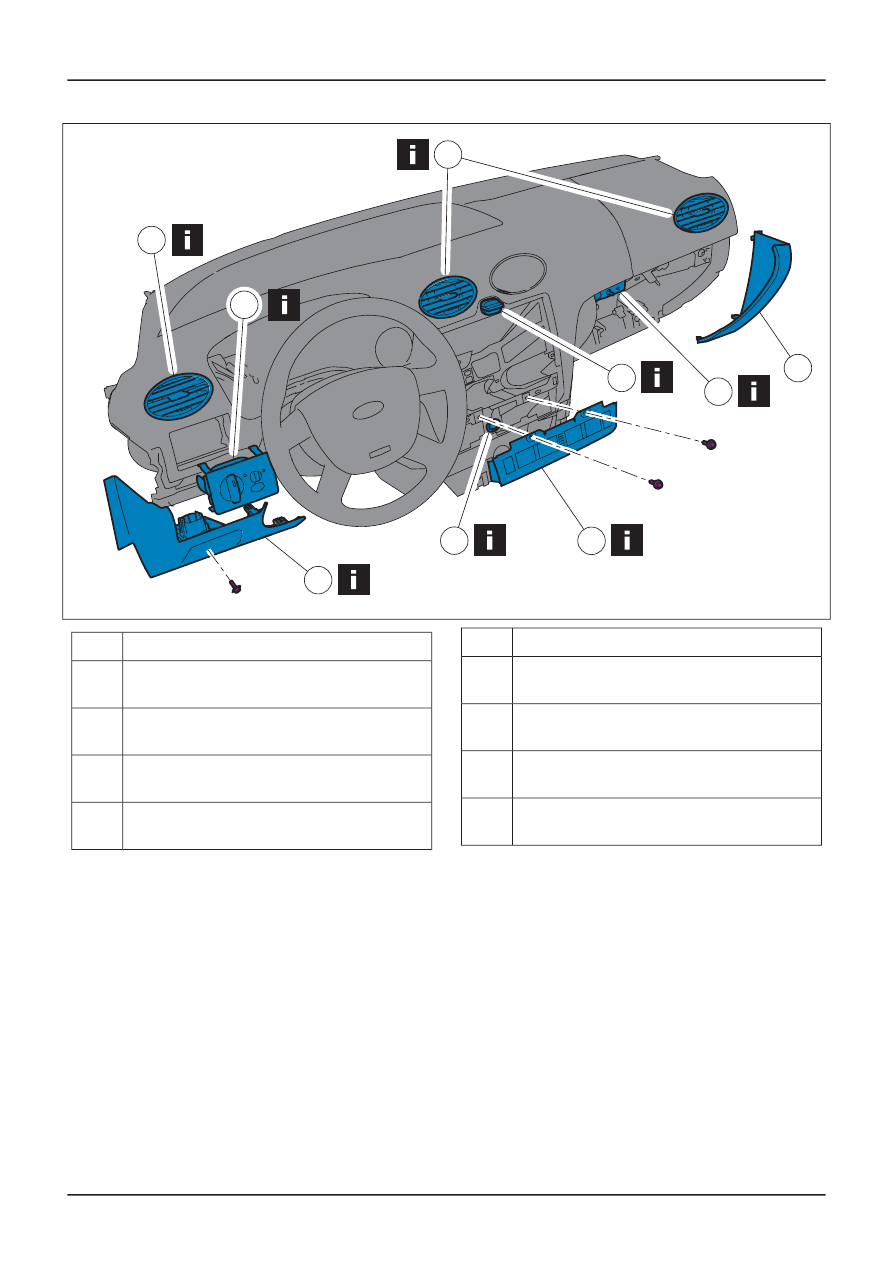

14. Remove the components in the order

indicated in the following illustration(s) and
table(s).

G388101en

501-12-

5

Instrument Panel and Console

501-12-

5

REMOVAL AND INSTALLATION

E53321

2

5

3

4

1

8

8

6

7

Description

Item

Instrument panel driver side lower panel

See Removal Detail

1

Headlamp switch

See Removal Detail

2

Instrument panel console switch panel

See Removal Detail

3

In-vehicle temperature sensor

See Removal Detail

4

Description

Item

Hazard flasher switch

See Removal Detail

5

Glove compartment lamp switch

See Removal Detail

6

Instrument panel passenger side outer
trim panel

7

Registers

See Removal Detail

8

G388101en

501-12-

6

Instrument Panel and Console

501-12-

6

REMOVAL AND INSTALLATION

E50898

9

11

10

Description

Item

Cigar lighter

See Removal Detail

9

Keyless entry antenna (if equipped)

See Removal Detail

10

Instrument panel

See Removal Detail

11

15. To install, reverse the removal procedure.

Removal Details

Item 1

Instrument panel driver side lower panel

1. Disconnect the data link connector (DLC).

E44539

Item 2

Headlamp switch

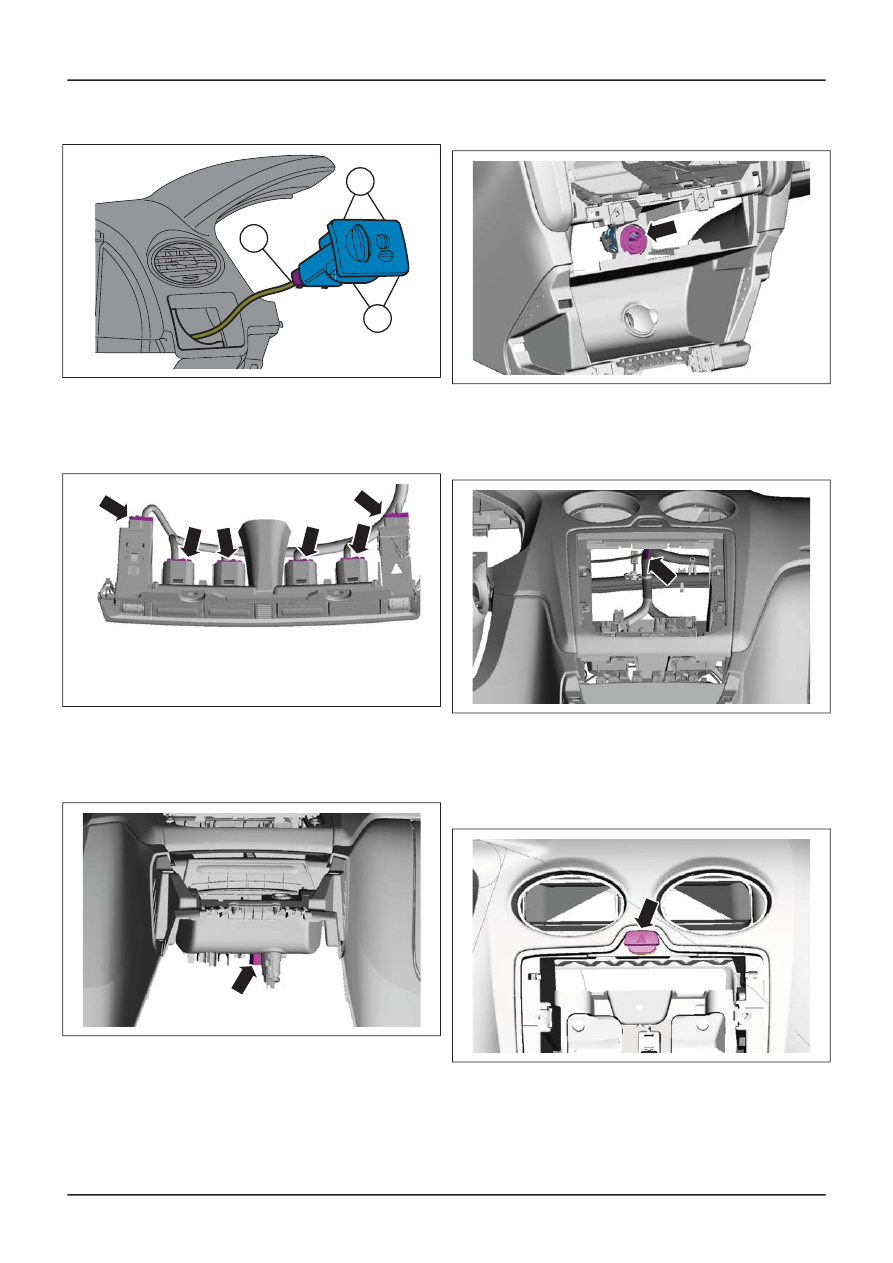

1. NOTE: Access to the headlamp switch is

from behind the instrument panel.

Remove the headlamp switch.

1. Release the retaining clips.

G388101en

501-12-

7

Instrument Panel and Console

501-12-

7

REMOVAL AND INSTALLATION

2. Disconnect the electrical connector.

E48095

1

1

2

Item 3

Instrument panel console switch panel

1. Disconnect the instrument panel console

switch panel electrical connectors.

E51980

Item 4

In-vehicle temperature sensor

1. Disconnect the in-vehicle temperature sensor

electrical connector.

E51912

2. NOTE: This step is only necessary if

installing a new instrument panel.

Remove the in-vehicle temperature sensor.

E50886

Item 5

Hazard flasher switch

1. Disconnect the hazard flasher switch

electrical connector.

E51874

2. NOTE: This step is only necessary if

installing a new instrument panel.

Remove the hazard flasher switch.

• Release the retaining clips.

E50885

G388101en

501-12-

8

Instrument Panel and Console

501-12-

8

REMOVAL AND INSTALLATION
