Ford Focus RS (2011 year). Instruction - part 36





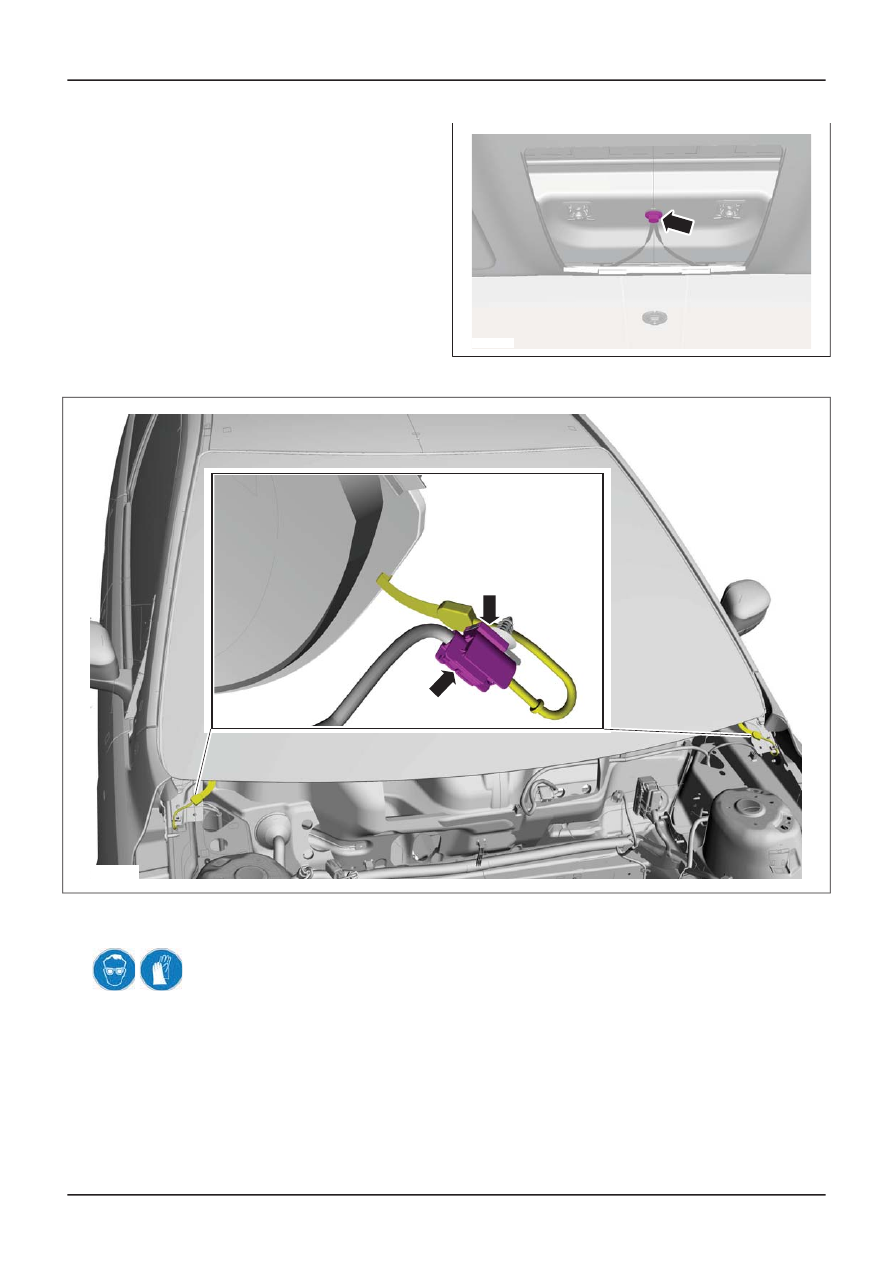

Vehicles with heated windshield

Panel and Console, Removal and Installation).

12.

E72736

13.

E119480

All vehicles

14.

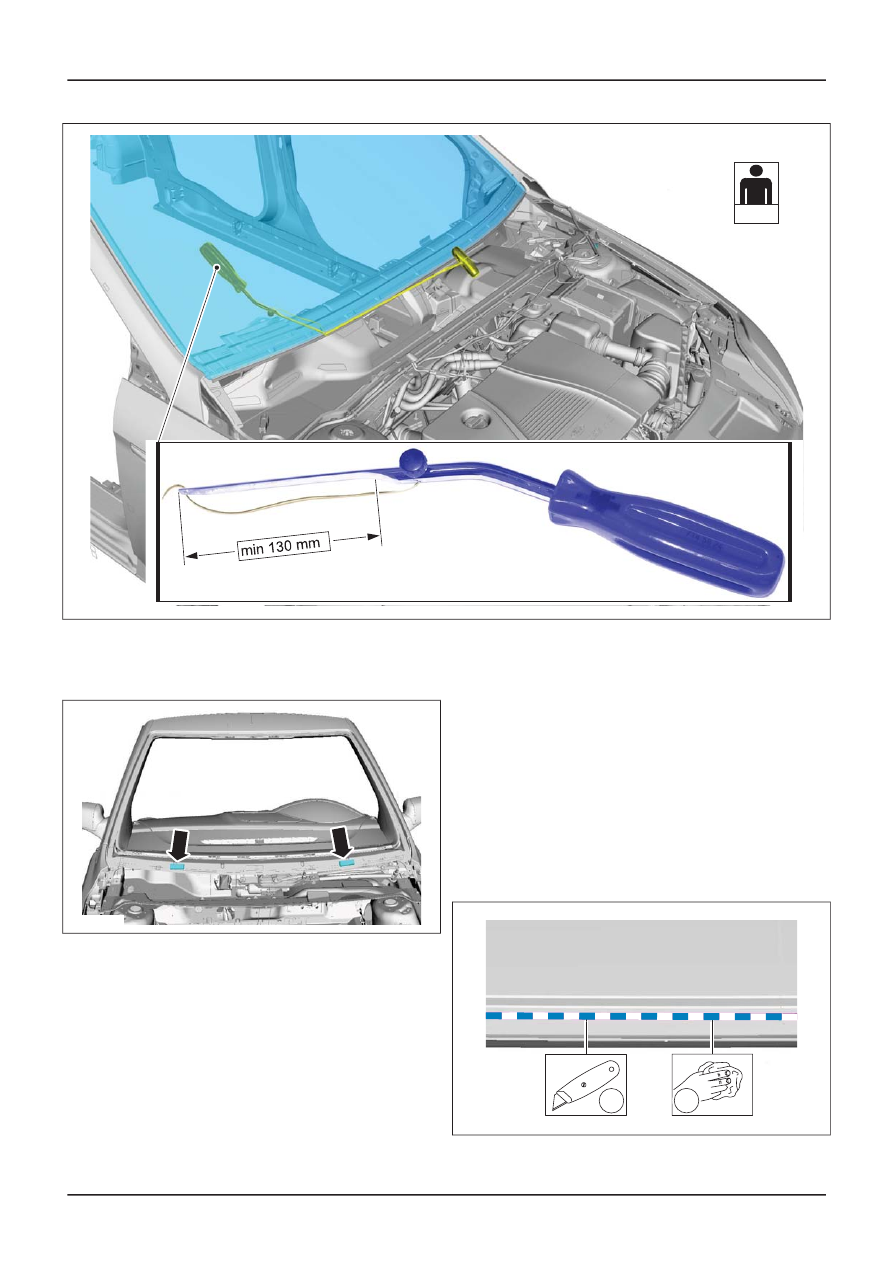

Use a suitable awl to thread the cutting wire.

General Equipment: Direct Glazing

Removal/Replacement Equipment

G1226165en

501-11-

57

Glass, Frames and Mechanisms

501-11-

57

REMOVAL AND INSTALLATION

11.

Refer to: Overhead Console

(501-12 Instrument

E113701

15.

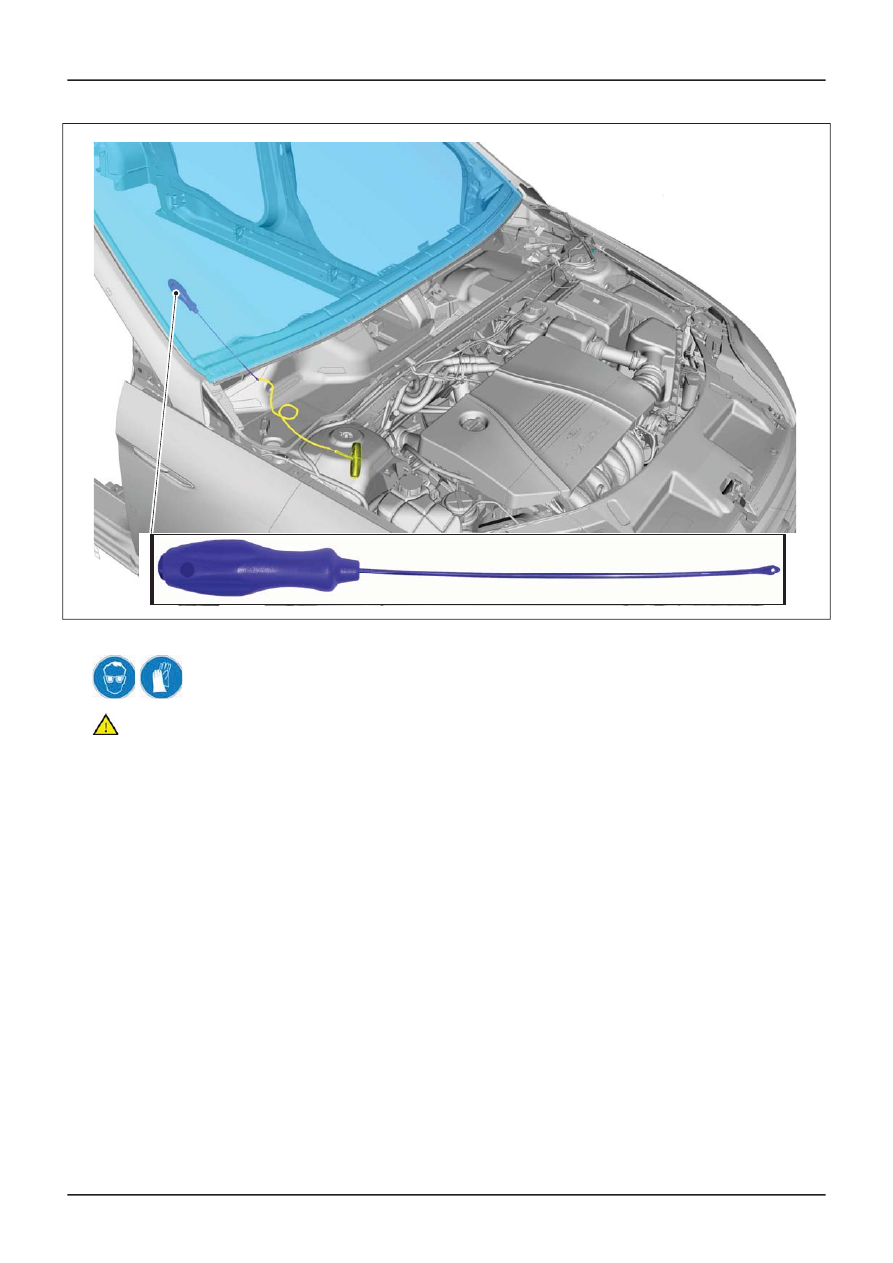

CAUTION: If the original window glass
is to be installed, take care not to

damage the electrical connectors and
the weatherstrip (if equipped).

Use a suitable brace to prevent trim damages.

General Equipment: Direct Glazing

Removal/Replacement Equipment

G1226165en

501-11-

58

Glass, Frames and Mechanisms

501-11-

58

REMOVAL AND INSTALLATION

E113702

x2

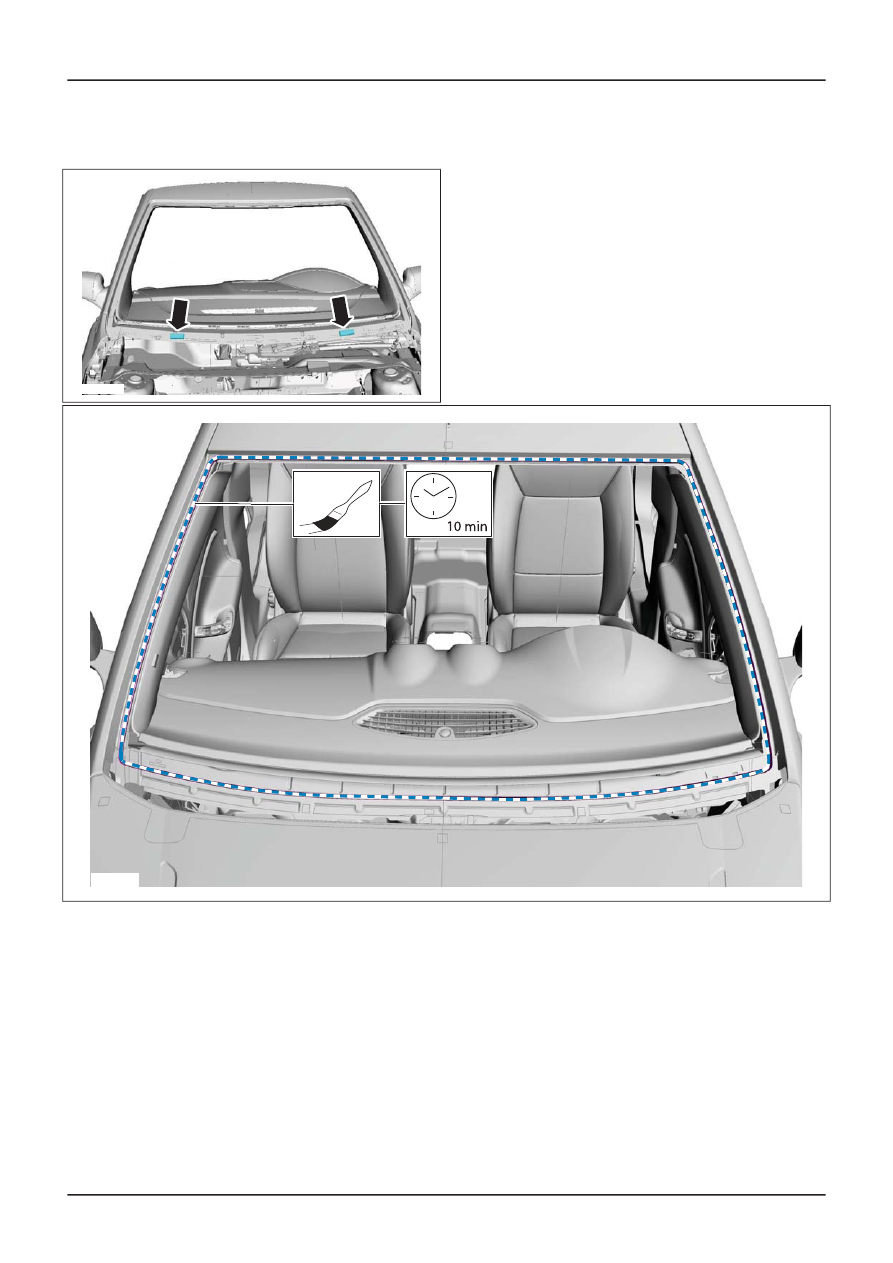

16. NOTE: Note the position of each glass locating

spacer.

E78708

Installation

1.

NOTE: Minimum 1 mm bead thickness.

General Equipment: Knife

1.

2. NOTE: Make sure that the mating faces are

clean and free of foreign material.

3. NOTE: Touching the adhesive surface will

impair rebonding.

Prepare the windshield glass, windshield
glass flange and trimmed PU adhesive in
accordance with the instructions supplied
with the glass adhesive kit.

E114059

1

2

G1226165en

501-11-

59

Glass, Frames and Mechanisms

501-11-

59

REMOVAL AND INSTALLATION

2. NOTE: Make sure that new components are

installed.

E78708

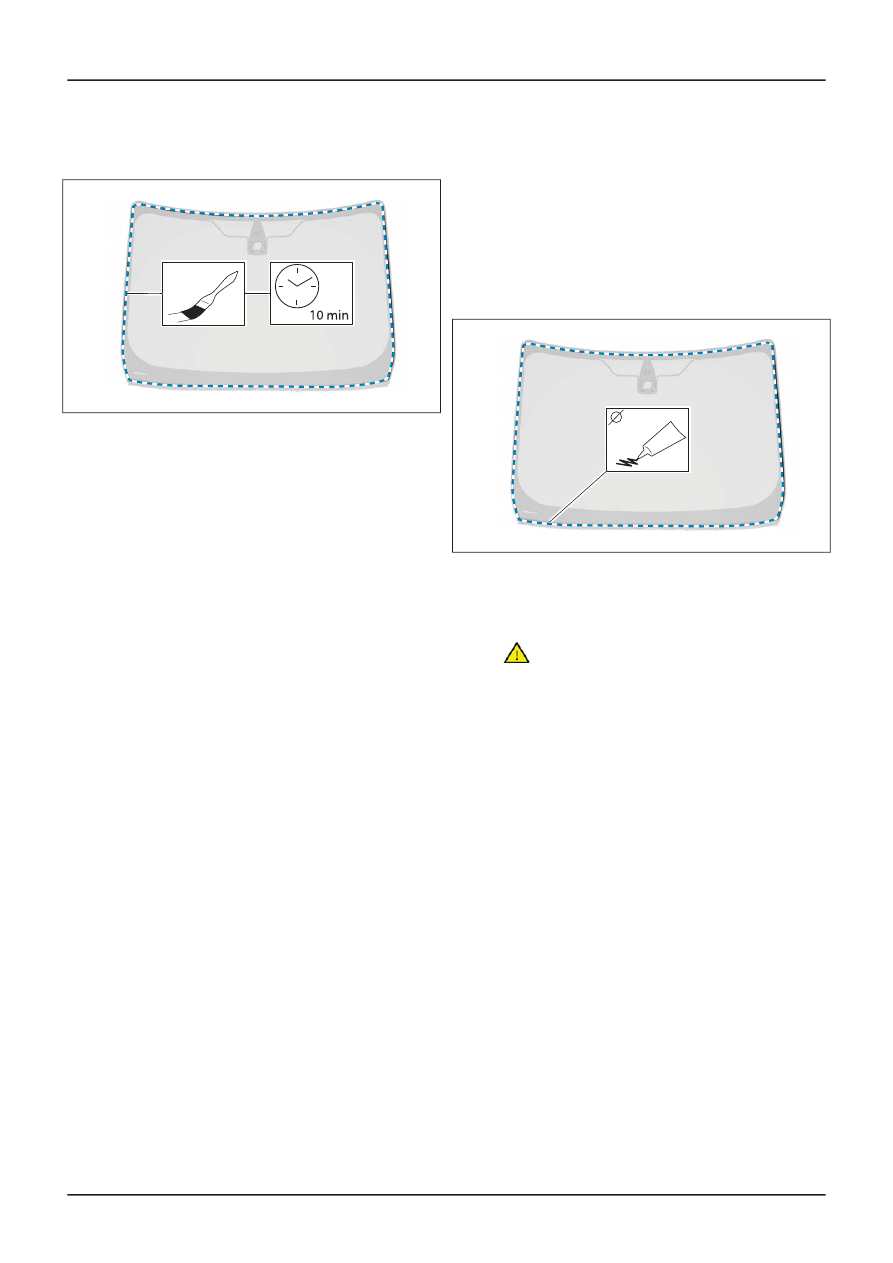

3. Apply the activator/ primer in accordance with

the instructions supplied with the glass adhesive
kit.

E114060

G1226165en

501-11-

60

Glass, Frames and Mechanisms

501-11-

60

REMOVAL AND INSTALLATION

4. Apply the activator/ primer in accordance with

the instructions supplied with the glass adhesive
kit.

E114061

5. NOTE: Discard the first 100 mm of adhesive as

this may have a reduced working time.

NOTE: Make sure that any breakage in the
continuous bead of adhesive is overlapped by
20 mm.

General Equipment: Direct Glazing

Removal/Replacement Equipment

Material: Windshield Adhesive Kit

(WSS-M11P57-A5)

Material: Windscreen Adhesive Kit - 1

Component (WSK-M11P57-A3 /
7U7J-T03863-AA)

E103487

8-10mm

6.

Press firmly and evenly into position.

General Equipment: Direct Glazing

Removal/Replacement Equipment

•

•

CAUTION: During the curing time of
the polyurethane (PU) adhesive, the
door windows must be left open.

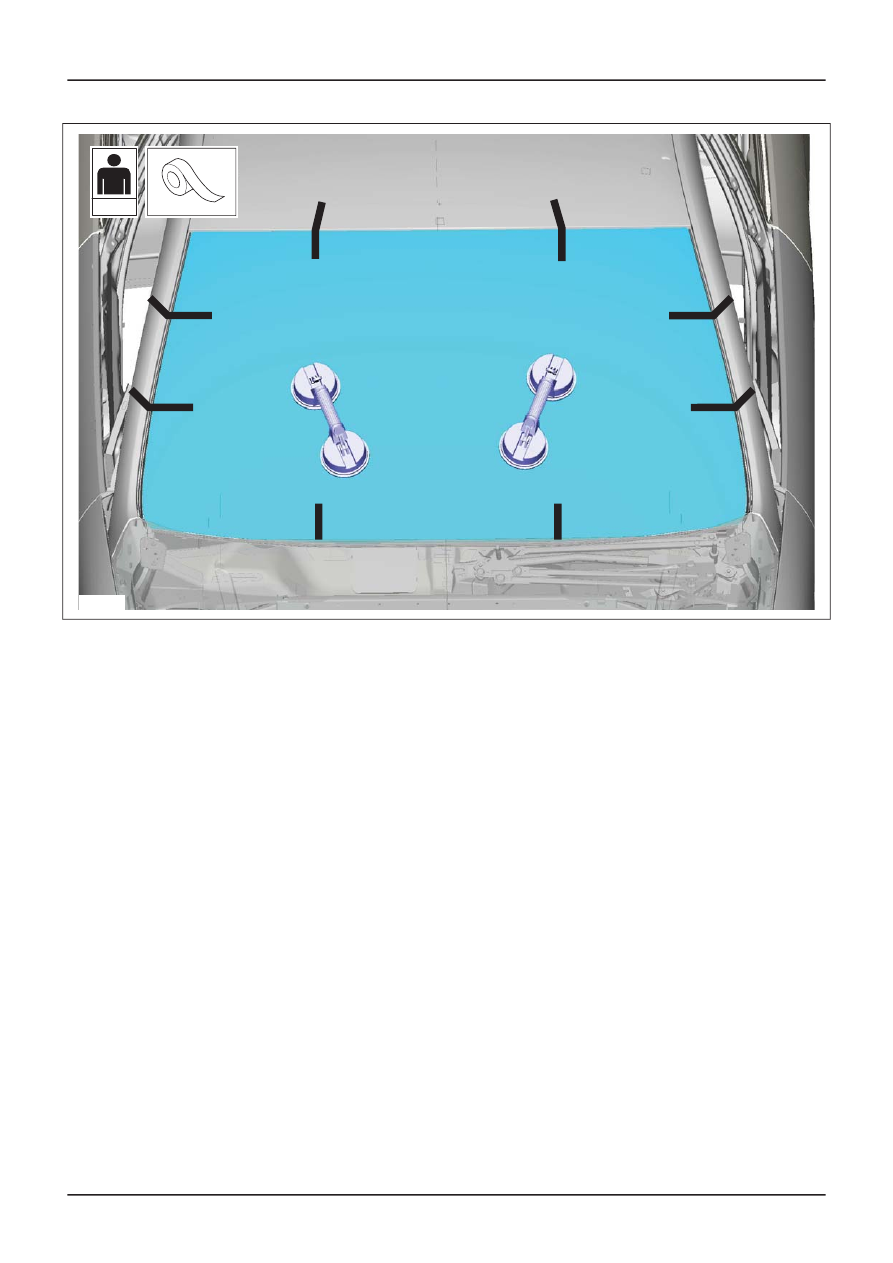

Using tape, secure the windshield glass in
the correct position until the PU adhesive has
cured.

General Equipment: Adhesive Tape

G1226165en

501-11-

61

Glass, Frames and Mechanisms

501-11-

61

REMOVAL AND INSTALLATION

E88280

x2

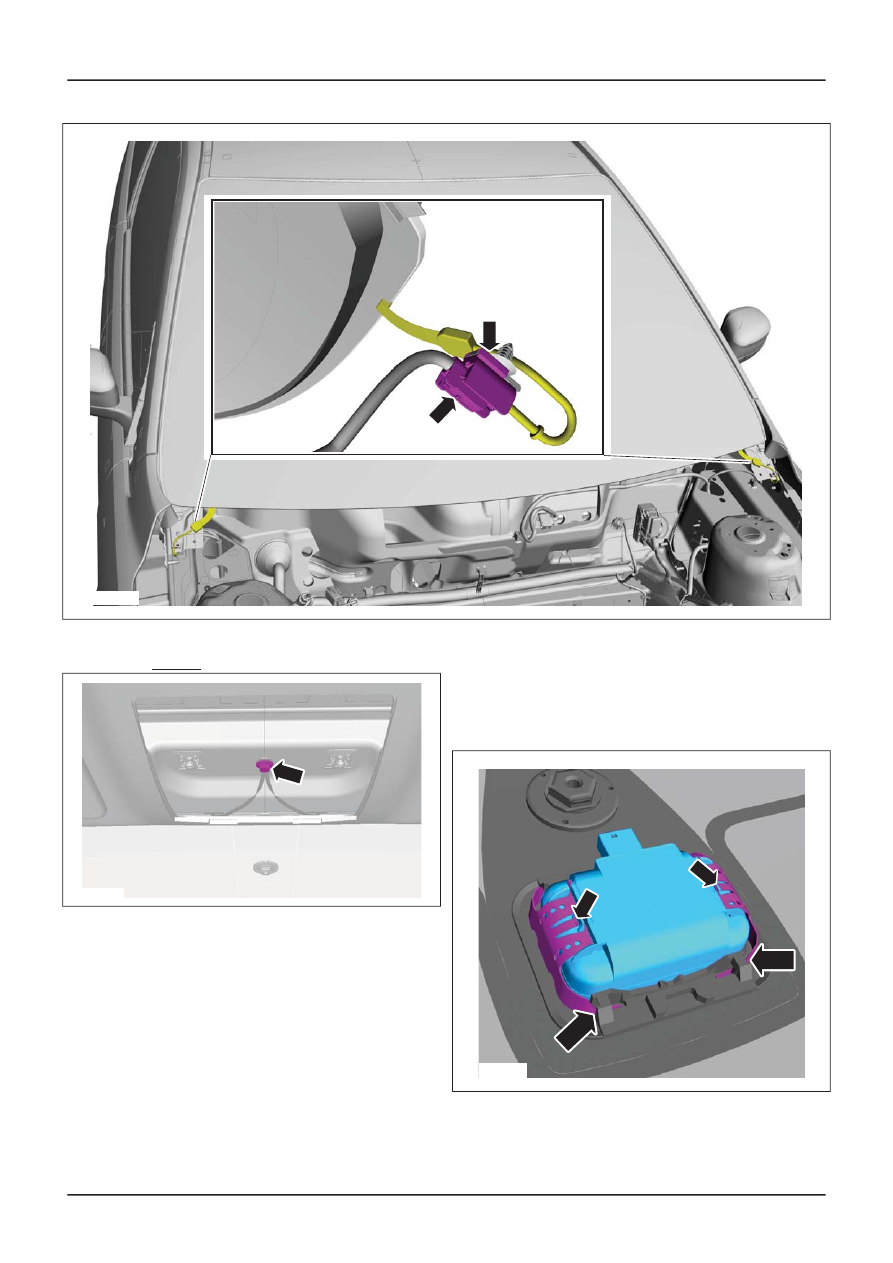

Vehicles with heated windshield

7.

G1226165en

501-11-

62

Glass, Frames and Mechanisms

501-11-

62

REMOVAL AND INSTALLATION

E119480

8. Torque: 12 Nm

E72736

Panel and Console, Removal and Installation).

10.

E103504

x2

x2

G1226165en

501-11-

63

Glass, Frames and Mechanisms

501-11-

63

REMOVAL AND INSTALLATION

9.

Refer to: Overhead Console

(501-12 Instrument

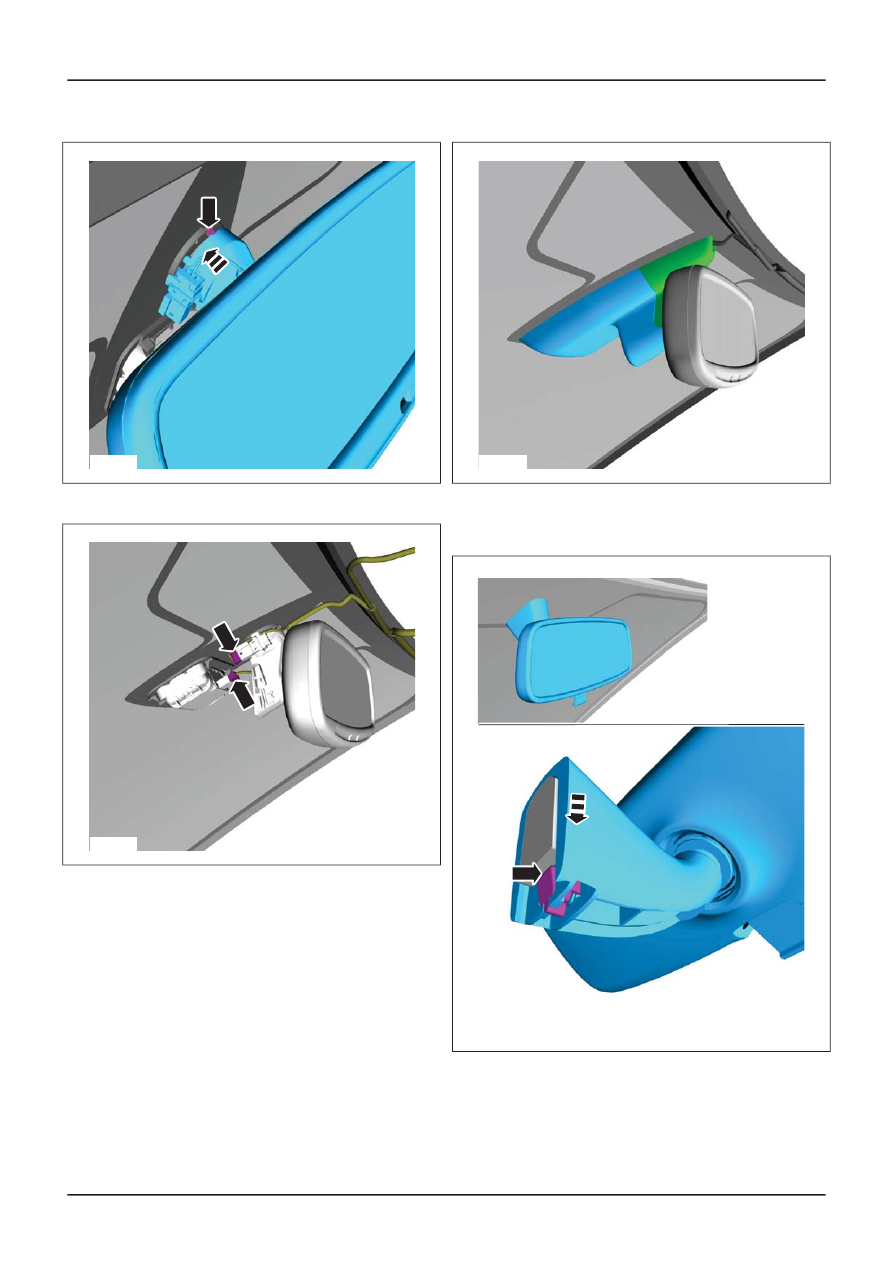

Vehicles with autolamps and rain sensor

11.

E103501

12.

E103426

13.

E103425

Vehicles with manual dimming interior mirror

14.

E103502

G1226165en

501-11-

64

Glass, Frames and Mechanisms

501-11-

64

REMOVAL AND INSTALLATION
