Ford Focus RS (2011 year). Instruction - part 30





DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

B5: CHECK FOR CONTINUITY BETWEEN THE DRIVER SIDE FRONT DOOR WINDOW REGULATOR
MOTOR AND GROUND - LEFT-HAND DRIVE VEHICLES 4-DOOR/5-DOOR AND RIGHT-HAND
DRIVE VEHICLES 3-DOOR

1 Ignition switch in position 0.

2 Disconnect Driver Side Front Door Window

Regulator Motor C782 or Driver Side Front Door
Window Regulator Motor C783.

3 Measure the resistance between the:

Left-hand drive vehicles – 4-door/5-door
• Driver side front door window regulator motor

C782 pin 1, circuit 33-AJ26 (YE), harness side
and ground.

TIE0014344

Right-hand drive vehicles – 3-door
• Driver side front door window regulator motor

C783 pin 1, circuit 33-AJ26C (YE), harness side
and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

ൺ

No

REPAIR circuit 33-AJ26 (YE) or circuit 33-
AJ26C (YE). TEST the system for normal
operation.

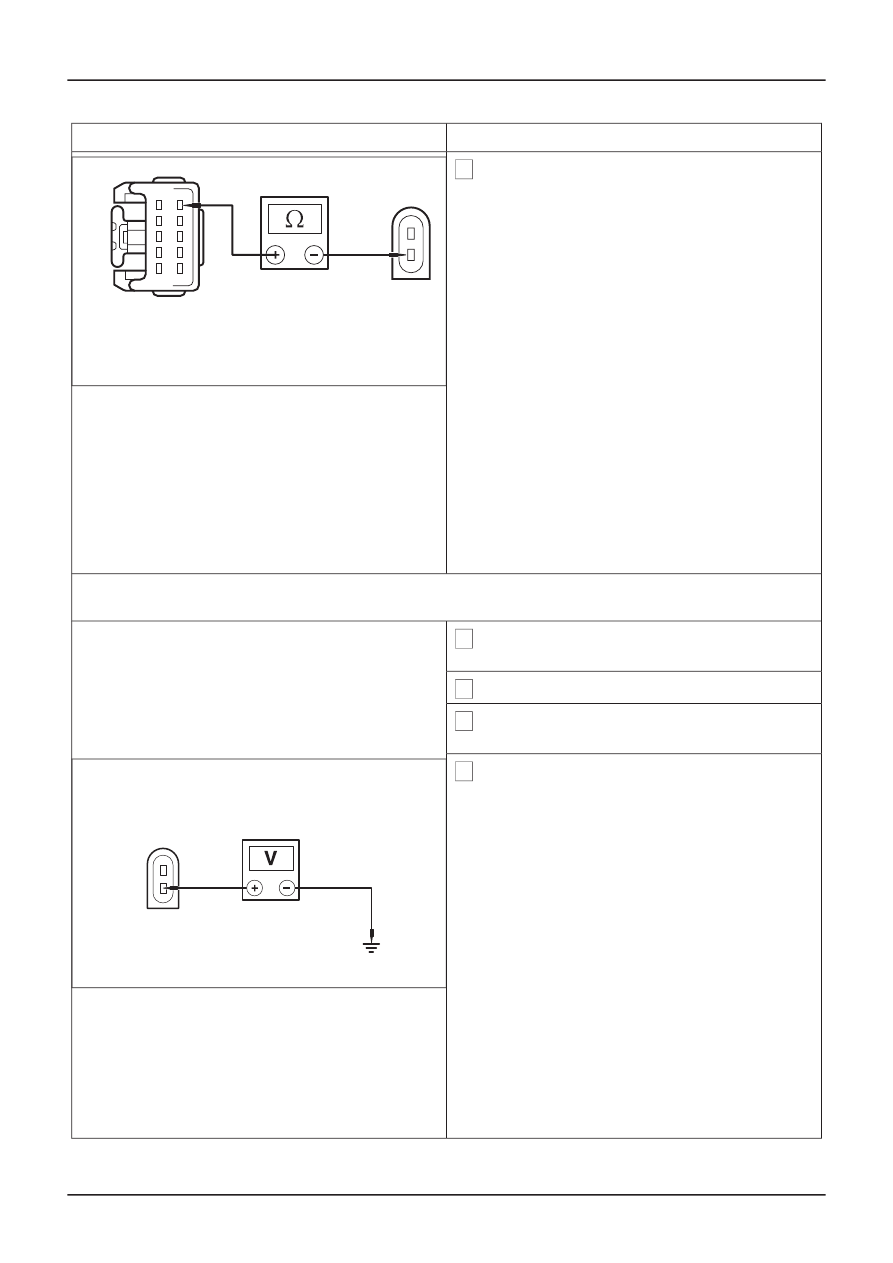

B6: CHECK FOR CONTINUITY BETWEEN THE DRIVER SIDE POWER WINDOW CONTROL SWITCH
AND THE DRIVER SIDE FRONT DOOR WINDOW REGULATOR MOTOR - LEFT-HAND DRIVE
VEHICLES 4-DOOR/5-DOOR AND RIGHT-HAND DRIVE VEHICLES 3-DOOR

1 Disconnect Driver Side Power Window Control

Switch C488.

G413431en

501-11-

9

Glass, Frames and Mechanisms

501-11-

9

DIAGNOSIS AND TESTING

GO to B6.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the resistance between the:

Left-hand drive vehicles – 4-door/5-door
• Driver side power window control switch, C488

pin 6, circuit 32-AJ26 (WH), harness side and
the driver side front door window regulator motor
C782 pin 2, circuit 32-AJ26 (WH) harness side.

E52015

Right-hand drive vehicles – 3-door
•

pin 6, circuit 32-AJ26B (WH), harness side and
the driver side front door window regulator motor
C783 pin 2, circuit 32-AJ26B (WH), harness side
and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

ൺ

No

AJ26B (WH). TEST the system for normal
operation.

B7: CHECK FOR VOLTAGE TO THE DRIVER SIDE FRONT DOOR WINDOW REGULATOR MOTOR
- LEFT-HAND DRIVE VEHICLES 4-DOOR/5-DOOR AND RIGHT-HAND DRIVE VEHICLES 3-DOOR

1 Connect Driver Side Power Window Control

Switch C488.

2 Ignition switch in position II.

3 Operate the driver side power window control

switch to the DOWN position.

4 Measure the voltage between the:

Left-hand drive vehicles – 4-door/5-door
• Driver side front door window regulator motor

C782 pin 2, circuit 32-AJ26 (WH), harness side
and ground.

E0024115

Right-hand drive vehicles – 3-door
• Driver side front door window regulator motor

C783 pin 2, circuit 32-AJ26C (WH), harness side
and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

Install a new driver side front door window
regulator motor. TEST the system for normal
operation.

ൺ

No

Install a new driver side power window control
switch. TEST the system for normal operation.

G413431en

501-11-

10

Glass, Frames and Mechanisms

501-11-

10

DIAGNOSIS AND TESTING

Driver side power window control switch, C488

REPAIR circuit 32-AJ26A (WH) or circuit 32-

GO to B7

.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

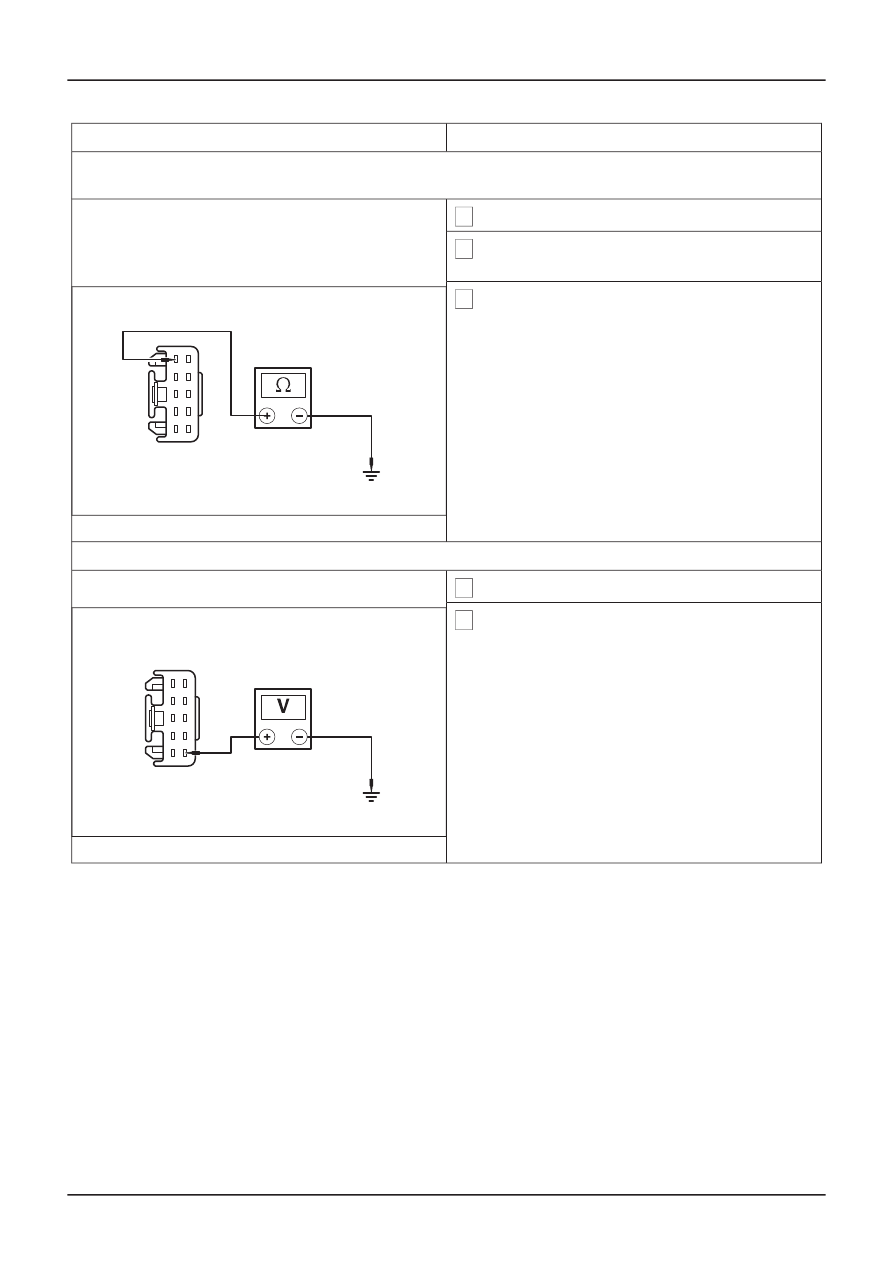

B8: CHECK THE DRIVER SIDE POWER WINDOW CONTROL SWITCH FOR CONTINUITY TO
GROUND

1 Ignition switch in position 0.

2 Disconnect Driver Side Power Window Control

Switch C488.

3 Measure the resistance between the driver side

power window control switch C488 pin 1, circuit
31-AJ7 (BK), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

TIE0023402

ൺ

No

REPAIR circuit 31-AJ7 (BK). TEST the system
for normal operation.

B9: CHECK FOR VOLTAGE TO THE DRIVER SIDE POWER WINDOW CONTROL SWITCH

1 Ignition switch in position II.

2 Measure the voltage between the driver side

power window control switch C488 pin 10, circuit
15-AJ7 (GN/BU), harness side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

TIE0023403

VERIFY the customer concern.

ൺ

No

REPAIR circuit 15-AJ7 (GN/BU). TEST the
system for normal operation.

G413431en

501-11-

11

Glass, Frames and Mechanisms

501-11-

11

DIAGNOSIS AND TESTING

GO to B9

.

PINPOINT TEST C : THE LEFT OR RIGHT POWER WINDOW IS INOPERATIVE - PASSENGER SIDE

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

NOTE: Use a digital multimeter for all electrical measurements.

C1: CHECK FOR VOLTAGE TO THE PASSENGER SIDE POWER WINDOW CONTROL SWITCH

1 Ignition switch in position II.

• Does the passenger side power window control

switch LED illuminate?

ൺ

Yes

ൺ

No

C2: CHECK THE PASSENGER SIDE POWER WINDOW CONTROL SWITCH GROUND CIRCUITS

1 Ignition switch in position 0.

2 Disconnect Passenger Side Power Window

Control Switch C489.

3 Measure the resistance between the:

• Passenger side power window control switch

C489 pin 3, circuit 32-AJ18 (WH/VT), harness
side and ground.

• Passenger side power window control switch

C489 pin 6, circuit 33-AJ18 (YE/VT), harness
side and ground.

TIE0014346

• Are the resistances less than 5 ohms?

ൺ

Yes

Left-hand drive vehicles – 3-door or right-hand

Left-hand drive vehicles – 4-door/5-door or

ൺ

No

AJ18 (YE/VT). TEST the system for normal
operation.

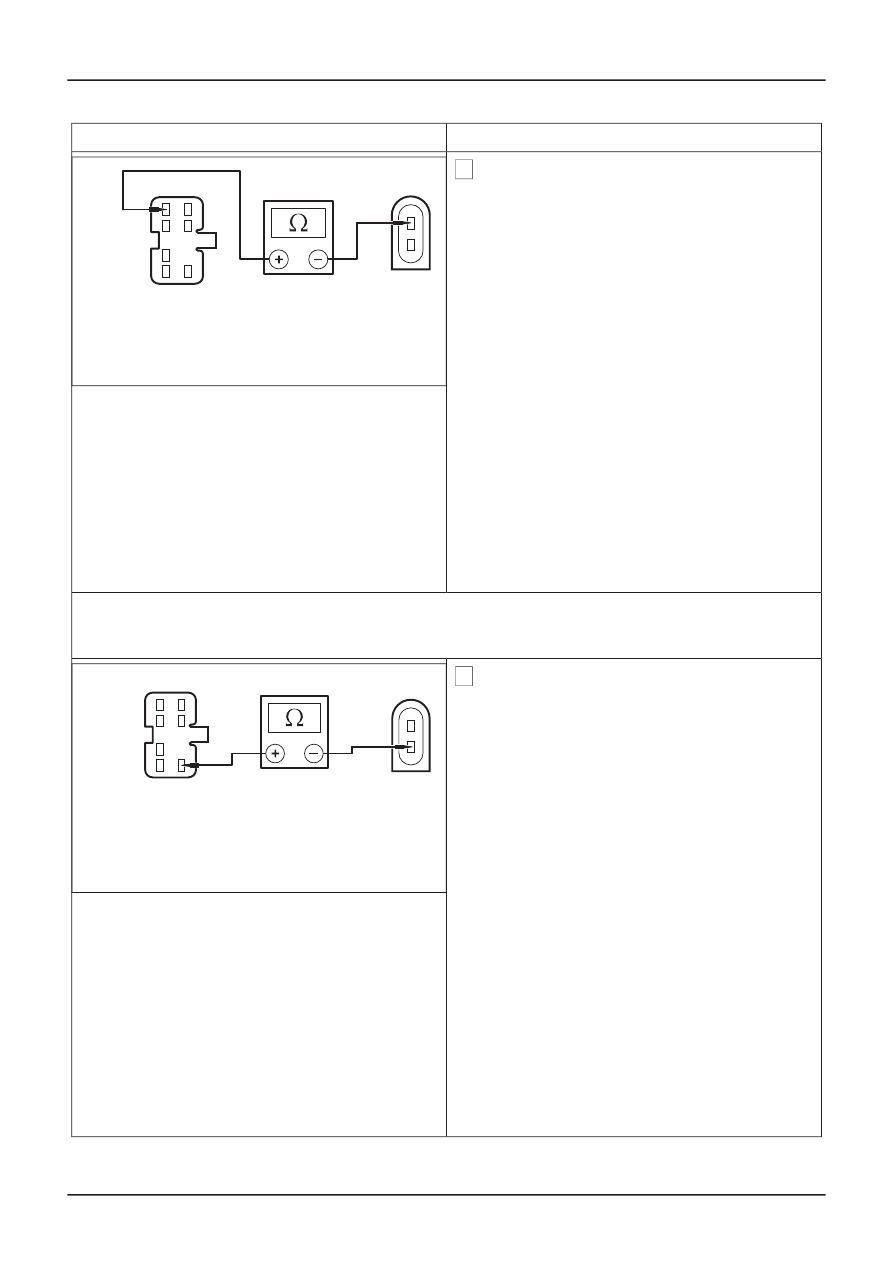

C3: CHECK FOR CONTINUITY BETWEEN THE PASSENGER SIDE POWER WINDOW CONTROL
SWITCH DOWN CIRCUIT AND THE PASSENGER SIDE FRONT DOOR WINDOW REGULATOR
MOTOR - LEFT-HAND DRIVE VEHICLES 3-DOOR AND RIGHT-HAND DRIVE VEHICLES 4-DOOR/5-
DOOR

1 Disconnect Passenger Side Front Door Window

Regulator Motor C782 or Passenger Side Front
Door Window Regulator Motor C783.

G413431en

501-11-

12

Glass, Frames and Mechanisms

501-11-

12

DIAGNOSIS AND TESTING

GO to C2

.

drive vehicles – 4-door/

5-door GO to C3

.

right-hand drive vehicles – 3-door GO to C5

.

Repair circuit 32-AJ18 (WH/VT) or circuit 33-

GO to C7

.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the resistance between the:

Left-hand drive vehicles – 3-door
• Passenger side power window control switch

C489 pin 1, circuit 33-AJ17B (YE/VT), harness
side and the passenger side front door window
regulator motor C783 pin 1, circuit 33-AJ17B
(YE/VT), harness side.

E51963

Right-hand drive vehicles – 4-door/5-door
• Passenger side power window control switch

C489 pin 1, circuit 33-AJ17A (YE/VT), harness
side and the passenger side front door window
regulator motor C782 pin 1, circuit 33-AJ17A
(YE/VT), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

ൺ

No

REPAIR circuit 33-AJ17A (YE/VT) or circuit
33-AJ17B (YE/VT). TEST the system for
normal operation.

C4: CHECK FOR CONTINUITY BETWEEN THE PASSENGER SIDE POWER WINDOW CONTROL
SWITCH UP CIRCUIT AND THE PASSENGER SIDE FRONT DOOR WINDOW REGULATOR MOTOR
- LEFT-HAND DRIVE VEHICLES 3-DOOR AND RIGHT-HAND DRIVE VEHICLES 4-DOOR/5-DOOR

1 Measure the resistance between the:

Left-hand drive vehicles – 3-door
• Passenger side power window control switch

C489 pin 7, circuit 32-AJ17B (WH/VT), harness
side and the passenger side front door window
regulator motor C783 pin 2, circuit 32-AJ17B
(WH/VT), harness side.

E51964

Right-hand drive vehicles – 4-door/5-door
• Passenger side power window control switch

C489 pin 7, circuit 32-AJ17A (WH/VT), harness
side and the passenger side front door window
regulator motor C782 pin 2, circuit 32-AJ17A
(WH/VT), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

INSTALL a new passenger side front door
window regulator motor. TEST the system for
normal operation.

ൺ

No

REPAIR circuit 32-AJ17A (WH/VT) or circuit
32-AJ17B (WH/VT). TEST the system for
normal operation.

G413431en

501-11-

13

Glass, Frames and Mechanisms

501-11-

13

DIAGNOSIS AND TESTING

GO to C4

.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

C5: CHECK FOR CONTINUITY BETWEEN THE PASSENGER SIDE POWER WINDOW CONTROL
SWITCH DOWN CIRCUIT AND THE PASSENGER SIDE FRONT DOOR WINDOW REGULATOR
MOTOR - LEFT-HAND DRIVE VEHICLES 4-DOOR/5-DOOR AND RIGHT-HAND DRIVE VEHICLES
3-DOOR

1 Disconnect Passenger Side Front Door Window

Regulator Motor C782 or Passenger Side Front
Door Window Regulator Motor C783.

2 Measure the resistance between the:

Left-hand drive vehicles – 4-door/5-door
• Passenger side power window control switch

C489 pin 1, circuit 33-AJ17 (YE/VT), harness
side and the passenger side front door window
regulator motor C783 pin 2, circuit 33-AJ17
(YE/VT), harness side.

TIE0014347

Right-hand drive vehicles – 3-door
• Passenger side power window control switch

C489 pin 1, circuit 33-AJ17C (YE/VT), harness
side and the passenger side front door window
regulator motor C782 pin 2, circuit 33-AJ17C
(YE/VT), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

ൺ

No

REPAIR circuit 33-AJ17 (YE/VT) or circuit 33-
AJ17C (YE/VT). TEST the system for normal
operation.

G413431en

501-11-

14

Glass, Frames and Mechanisms

501-11-

14

DIAGNOSIS AND TESTING

GO to C6

.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

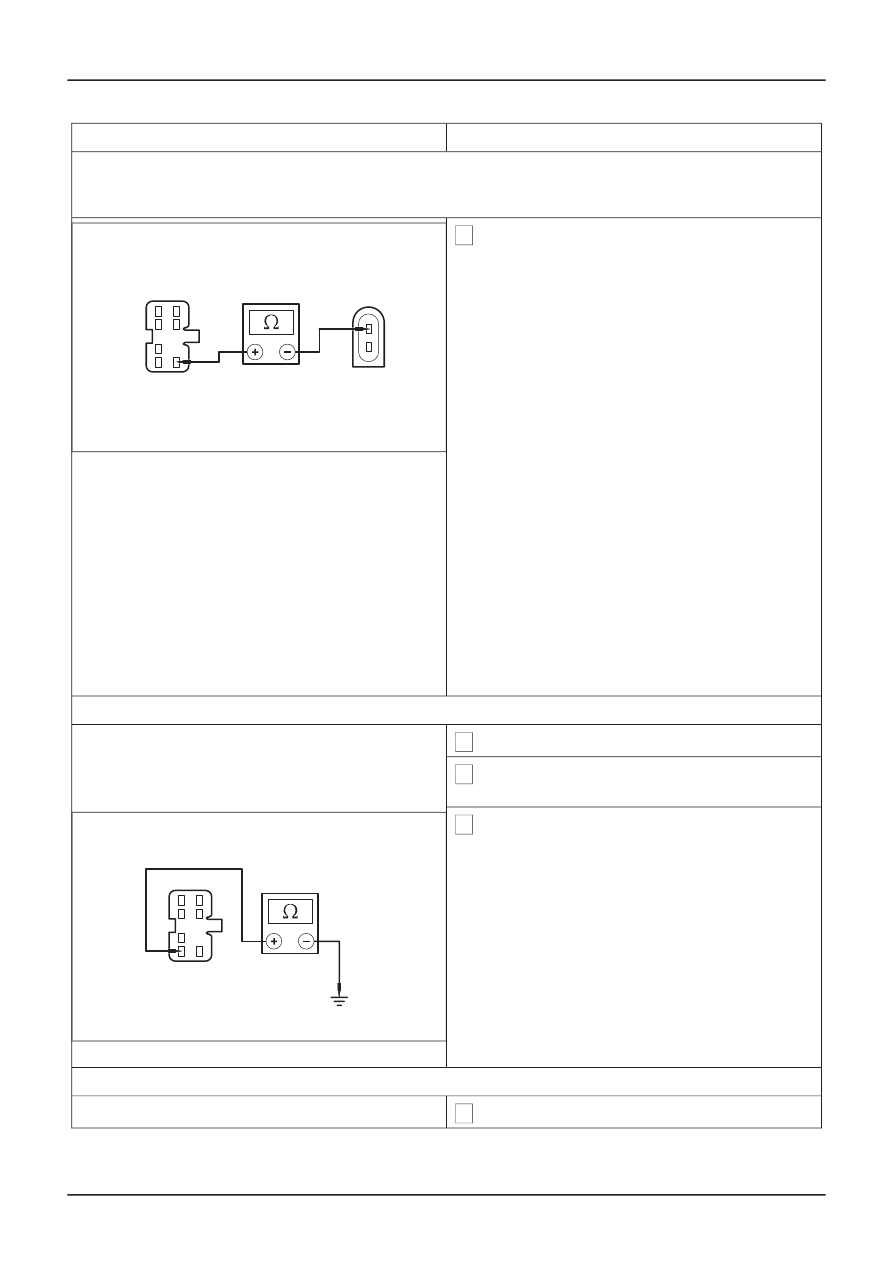

C6: CHECK FOR CONTINUITY BETWEEN THE PASSENGER SIDE POWER WINDOW CONTROL
SWITCH UP CIRCUIT AND THE PASSENGER SIDE FRONT DOOR WINDOW REGULATOR MOTOR
- LEFT-HAND DRIVE VEHICLES 4-DOOR/5-DOOR AND RIGHT-HAND DRIVE VEHICLES 3-DOOR

1 Measure the resistance between the:

Left-hand drive vehicles – 4-door/5-door
• Passenger side power window control switch

C489 pin 7, circuit 32-AJ17 (WH/VT), harness
side and the passenger side front door window
regulator motor C783 pin 1, circuit 32-AJ17
(WH/VT), harness side.

TIE0014345

Right-hand drive vehicles – 3-door
• Passenger side power window control switch

C489 pin 7, circuit 32-AJ17C (WH/VT), harness
side and the passenger side front door window
regulator motor C782 pin 1, circuit 32-AJ17C
(WH/VT), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

INSTALL a new passenger side front door
window regulator motor. TEST the system for
normal operation.

ൺ

No

REPAIR circuit 32-AJ17 (WH/VT) or circuit
32-AJ17C (WH/VT). TEST the system for
normal operation.

C7: CHECK THE PASSENGER SIDE POWER WINDOW CONTROL SWITCH GROUND CIRCUIT

1 Ignition switch in position 0.

2 Disconnect Passenger Side Power Window

Control Switch C489.

3 Measure the resistance between the passenger

side power window control switch C489 pin 4,
circuit 31-LH31 (BK), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

TIE0014349

ൺ

No

REPAIR circuit 31-LH31 (BK). TEST the
system for normal operation.

C8: CHECK FOR VOLTAGE TO THE PASSENGER SIDE POWER WINDOW CONTROL SWITCH

1 Ignition switch in position II.

G413431en

501-11-

15

Glass, Frames and Mechanisms

501-11-

15

DIAGNOSIS AND TESTING

GO to C8

.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the voltage between the passenger

side power window control switch C489 pin 2,
circuit 15-AJ18 (GN/WH), harness side and
ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

TIE0014348

VERIFY the customer concern.

ൺ

No

REPAIR circuit 15-AJ18 (GN/WH). TEST the
system for normal operation.

G413431en

501-11-

16

Glass, Frames and Mechanisms

501-11-

16

DIAGNOSIS AND TESTING















Content   ..  28  29  30  31   ..
