Lubricants, Fluids, Sealers and Adhesives

Specificat

ions

WSK-

M2G342-

A

Cleaner

WSK-

M2G343-

A

Primer

Specificat

ions

WSK-

M11P57-A

2K Adhesive

WSK-

M2G322-

B2

2K Hardener

Torque Specifications

lb-in

lb-ft

Nm

Item

53

-

6

Door window regulator motor retaining screws

53

-

6

Front door window regulator motor retaining screws
- Convertible

53

-

6

Front door window regulator upper retaining screws
- Convertible

-

9

12

Front door window regulator lower retaining screws
- Convertible

71

-

8

Door inner panel retaining screws

71

-

8

Door latch retaining screws

71

-

8

Door window glass clamp retaining bolts

44

-

5

Front door window glass clamp retaining screws -
Convertible

44

-

5

Rear quarter window glass clamp retaining screws
- Convertible

53

-

6

Rear quarter window regulator upper retaining
screw - Convertible

53

-

6

Rear quarter window regulator upper retaining nut
- Convertible

-

9

12

Rear quarter window regulator lower retaining nuts
- Convertible

-

11

15

Windshield wiper arm retaining nut

-

8

11

Heated windshield glass ground cable retaining
nut

G167600en

501-11-

2

Glass, Frames and Mechanisms

501-11-

2

SPECIFICATIONS

Glass, Frames and Mechanisms

Fixed Glass

Fixed window glass is directly glazed to the window
opening flange by means of a polyurethane (PU)
adhesive bead. In addition to fixing the glass to the
opening flange, the adhesive bead also forms a
water tight seal around the inner edge of the glass.

All vehicles have a heated rear window, a heated
windshield is available as an option.

Moving Glass - 3-Door, 4-Door, 5-Door and Wagon

The front power windows have a one-touch down
and a one-touch up function, combined with
anti-trap protection, which is active whenever the
window is closing. The anti-trap function will
automatically deactivate if operated more than
twice consecutively. The anti-trap function will reset
automatically when the window is closed, after 10
seconds, or if the ignition is switched OFF then
ON.

Front power windows are installed as standard.

Global closing of the front power windows is
standard. Global closing on the front power
windows can only be operated by using the remote
key.

Rear power windows do not have anti-trap
functionality and are not part of global closing.

Vehicles equipped with front and rear power
windows require an initialization process to be
carried out on each window motor. The initialization
process is carried out before the vehicle leaves the
production plant. However the initialization process
will need to be carried out again whenever the
power supply has been disconnected.

The multiple switch on the driver door incorporates
a safety switch which, when operated, prevents
the rear power windows from being opened by the
rear power window switches. However, the rear
power windows can still be operated from the driver
switch.

Moving Glass - Convertible

The front power windows have a one-touch down
and a one-touch up function, combined with
anti-trap protection, which is active whenever the
window is closing. The anti-trap function will
automatically deactivate if operated more than
twice consecutively. The anti-trap function will reset
automatically when the window is closed, after 10
seconds, or if the ignition is switched OFF then
ON.

Front and rear quarter power windows are installed
as standard.

Global closing of the front power windows is
standard. Global closing on the front power
windows can only be operated by using the remote
key.

Rear quarter power windows do not have anti-trap
functionality and are not part of global closing.

Vehicles require an initialization process to be
carried out on each window motor. The initialization
process is carried out before the vehicle leaves the
production plant. However the initialization process
will need to be carried out again whenever the
power supply has been disconnected.

The multiple switch on the driver door incorporates
a safety switch which, when operated, prevents
the rear quarter power windows from being opened
by the rear quarter power window switches.
However, the rear quarter power windows can still
be operated from the driver switch.

When the convertible roof is opened, the front and
rear quarter power windows have a drop
movement. When the convertible roof is closed,
the front and rear quarter power windows move
upwards to a fully closed position after the
convertible roof has locked.

G875323en

501-11-

3

Glass, Frames and Mechanisms

501-11-

3

DESCRIPTION AND OPERATION

Glass, Frames and Mechanisms — Vehicles Without: Global

Closing

Refer to Wiring Diagrams Section 501-11, for
schematic and connector information.

Inspection and Verification

1. Verify the customer concern.

2. Visually inspect for obvious signs of mechanical

or electrical damage.

Visual Inspection Chart

Electrical

Mechanical

• Fuse(s)

• Electrical

connector(s)

• Switch(es)

• Grid wire(s)

• Circuit(s)

• Window seal

• Door window frame

3. If an obvious cause for an observed or reported

concern is found, correct the cause (if possible)
before proceeding to the next step.

4. If the cause is not visually evident, verify the

symptom and refer to the Symptom Chart.

Symptom Chart

Symptom Chart

Action

Possible Sources

Symptom

•

• Circuit(s).

• All power windows are inoper-

ative - front power windows

• CARRY OUT the Driver Side

Power Window Control Switch
Component Test. REFER to the
Wiring Diagrams.

• Driver side power window

control switch.

• The left or right power window

is inoperative - driver side

•

• Driver side front door window

regulator motor.

• Circuit(s).

• CARRY OUT the Passenger

Side Power Window Control
Switch Component Test.
REFER to the Wiring Diagrams.

• Passenger side power window

control switch.

• The left or right power window

is inoperative - passenger side

• CARRY OUT the Driver Side

Power Window Control Switch
Component Test. REFER to the
Wiring Diagrams.

• Driver side power window

control switch.

•

• Passenger side front door

window regulator motor.

• Circuit(s).

• CARRY OUT the Driver Side

Power Window Control Switch
Component Test. REFER to the
Wiring Diagrams.

• Driver side power window

control switch.

• The one-touch down feature is

inoperative - front power
windows

G413431en

501-11-

4

Glass, Frames and Mechanisms

501-11-

4

DIAGNOSIS AND TESTING

GO to Pinpoint Test A.

GO to Pinpoint Test B.

GO to Pinpoint Test C.

Action

Possible Sources

Symptom

• For additional information,

REFER to WDS.

• Central Junction Box (CJB).

• The defrost system is inoper-

ative

• For additional information,

REFER to WDS.

• Heated windshield glass relay.

• CARRY OUT the Heated

Windshield Glass Control
Switch Component Test.
REFER to the Wiring Diagrams.

• Heated windshield glass control

switch.

• For additional information,

REFER to WDS.

• Heated rear window glass

relay.

• CARRY OUT the Heated Rear

Window Glass Control Switch
Component Test. REFER to the

• Heated rear window glass

control switch.

• For additional information,

REFER to WDS.

• Heated rear window glass grid

wire.

• Circuit(s).

• For additional information,

REFER to WDS.

• Central Junction Box (CJB).
• Heated windshield glass relay.
• Heated rear window glass

relay.

• The defrost system will not shut

off automatically

Pinpoint Tests

NOTE: Use a digital multimeter for all electrical
measurements.
PINPOINT TEST A : ALL POWER WINDOWS ARE INOPERATIVE - FRONT POWER WINDOWS

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

A1: CHECK FOR VOLTAGE TO THE POWER WINDOW CONTROL SWITCHES

1 Ignition switch in position II.

• Do the power window control switch LEDs

illuminate?

ൺ

Yes

VERIFY the customer concern.

ൺ

No

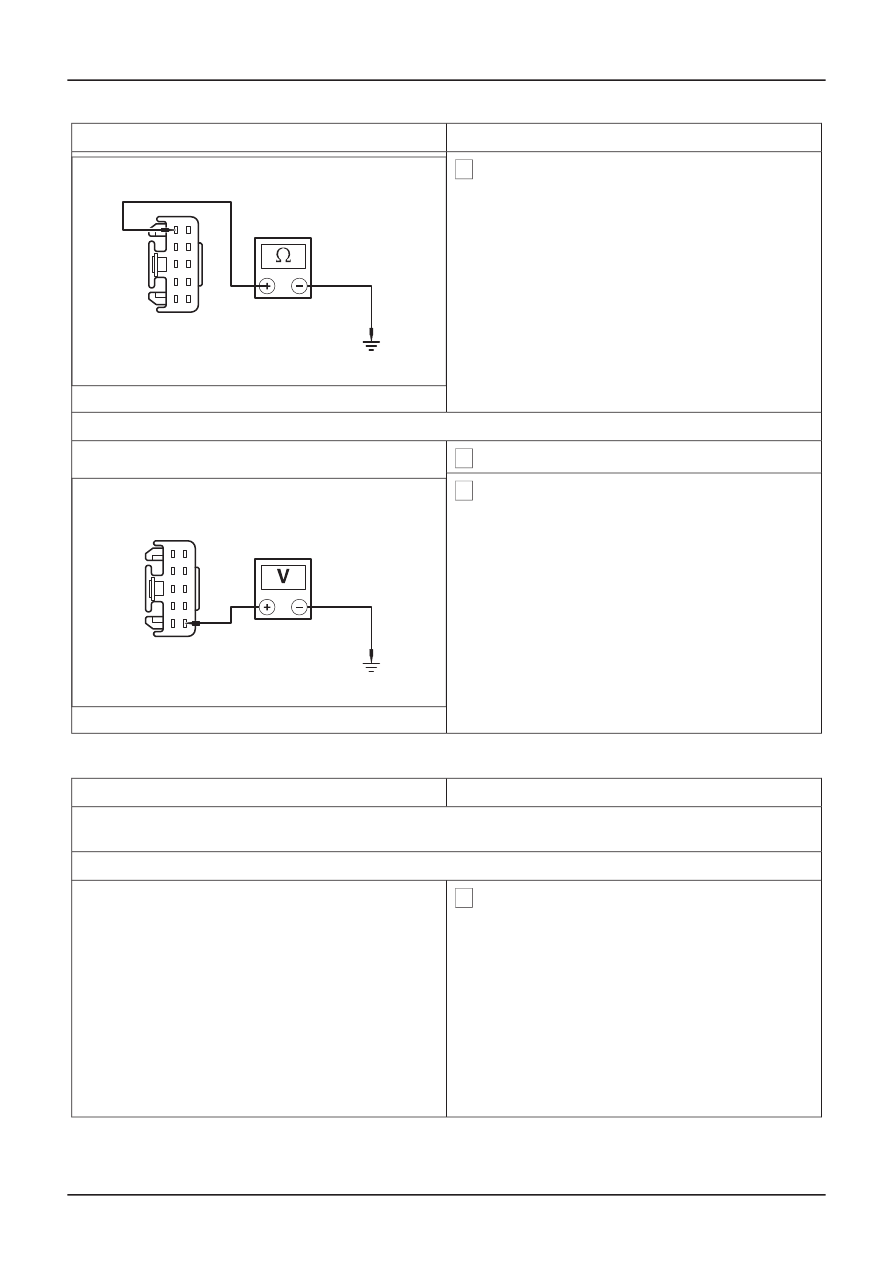

A2: CHECK FOR CONTINUITY BETWEEN THE DRIVER SIDE POWER WINDOW CONTROL SWITCH
AND GROUND

1 Ignition switch in position 0.

2 Disconnect Driver Side Power Window Control

Switch C488.

G413431en

501-11-

5

Glass, Frames and Mechanisms

501-11-

5

DIAGNOSIS AND TESTING

GO to A2.

Wiring Diagrams.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Measure the resistance between the driver side

power window control switch C488 pin 1, circuit
31-AJ7 (BK), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

TIE0023402

ൺ

No

REPAIR circuit 31-AJ7 (BK). TEST the system
for normal operation.

A3: CHECK FOR VOLTAGE TO THE DRIVER SIDE POWER WINDOW CONTROL SWITCH

1 Ignition switch in position II.

2 Measure the voltage between the driver side

power window control switch C488 pin 10, circuit
15-AJ7 (GN/BU), harness side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

TIE0023403

VERIFY the customer concern.

ൺ

No

REPAIR circuit 15-AJ7 (GN/BU). TEST the
system for normal operation.

PINPOINT TEST B : THE LEFT OR RIGHT POWER WINDOW IS INOPERATIVE - DRIVER SIDE

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

NOTE: Use a digital multimeter for all electrical measurements.

B1: CHECK FOR VOLTAGE TO THE DRIVER SIDE POWER WINDOW CONTROL SWITCH

1 Ignition switch in position II.

• Does the driver side power window control

switch LED illuminate?

ൺ

Yes

Left-hand drive vehicles – 3-door or right-hand

Left-hand drive vehicles – 4-door/5-door or

ൺ

No

G413431en

501-11-

6

Glass, Frames and Mechanisms

501-11-

6

DIAGNOSIS AND TESTING

GO to A3.

drive vehicles – 4-door/5-door

GO to B2.

right-hand drive vehicles – 3-door

GO to B5.

GO to B8.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

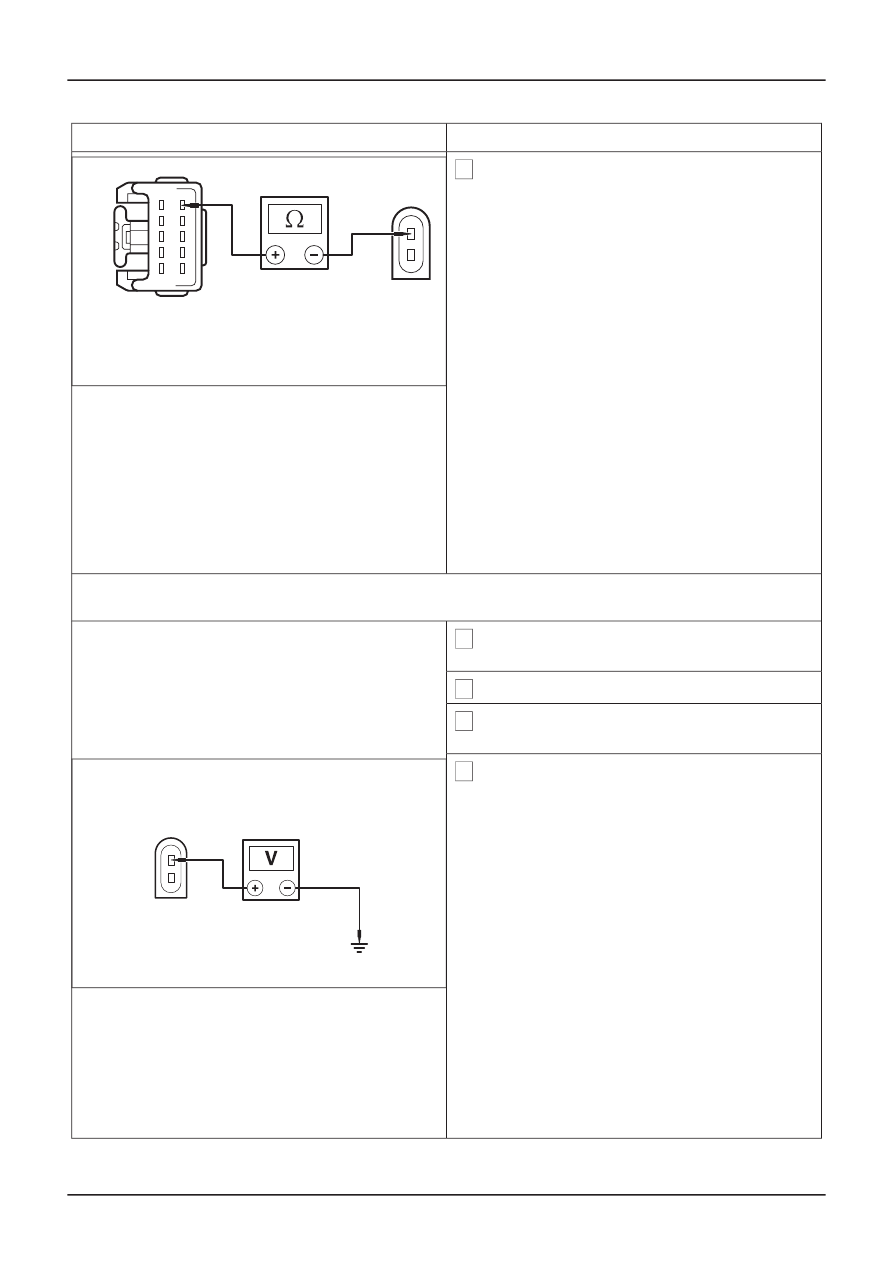

B2: CHECK FOR CONTINUITY BETWEEN THE DRIVER SIDE FRONT DOOR WINDOW REGULATOR
MOTOR AND GROUND - LEFT-HAND DRIVE VEHICLES 3-DOOR AND RIGHT-HAND DRIVE
VEHICLES 4-DOOR/5-DOOR

1 Ignition switch in position 0.

2 Disconnect Driver Side Front Door Window

Regulator Motor C782 or Driver Side Front Door
Window Regulator Motor C783.

3 Measure the resistance between the:

Left-hand drive vehicles – 3-door
• Driver side front door window regulator motor

C782 pin 2, circuit 33-AJ26B (YE), harness side
and ground.

TIE0010881

Right-hand drive vehicles – 4-door/5-door
• Driver side front door window regulator motor

C783 pin 2, circuit 33-AJ26A (YE), harness side
and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

ൺ

No

REPAIR circuit 33-AJ26A (YE) or circuit 33-
AJ26B (YE). TEST the system for normal
operation.

B3: CHECK FOR CONTINUITY BETWEEN THE DRIVER SIDE WINDOW CONTROL SWITCH AND
THE DRIVER SIDE FRONT DOOR WINDOW REGULATOR MOTOR - LEFT-HAND DRIVE VEHICLES
3-DOOR AND RIGHT-HAND DRIVE VEHICLES 4-DOOR/5-DOOR

1 Disconnect Driver Side Power Window Control

Switch C488.

G413431en

501-11-

7

Glass, Frames and Mechanisms

501-11-

7

DIAGNOSIS AND TESTING

GO to B3.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the resistance between the:

Left-hand drive vehicles – 3-door
• Driver side power window control switch, C488

pin 6, circuit 32-AJ26B (WH), harness side and
the driver side front door window regulator motor
C782 pin 1, circuit 32-AJ26B (WH) harness side.

E52014

Right-hand drive vehicles – 4-door/5-door
• Driver side power window control switch, C488

pin 6, circuit 32-AJ26A (WH), harness side and
the driver side front door window regulator motor
C783 pin 1, circuit 32-AJ26A (WH), harness side
and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

ൺ

No

REPAIR circuit 32-AJ26A (WH) or circuit 32-
AJ26B (WH). TEST the system for normal
operation.

B4: CHECK FOR VOLTAGE TO THE DRIVER SIDE FRONT DOOR WINDOW REGULATOR MOTOR
- LEFT-HAND DRIVE VEHICLES 3-DOOR AND RIGHT-HAND DRIVE VEHICLES 4-DOOR/5-DOOR

1 Connect Driver Side Power Window Control

Switch C488.

2 Ignition switch in position II.

3 Operate the driver side power window control

switch to the DOWN position.

4 Measure the voltage between the:

Left-hand drive vehicles – 3-door
• Driver side front door window regulator motor

C782 pin 1, circuit 32-AJ26B (WH), harness side
and ground.

TIE0029413

Right-hand drive vehicles – 4-door/5-door
• Driver side front door window regulator motor

C783 pin 1, circuit 32-AJ26A (WH), harness side
and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

Install a new driver side front door window
regulator motor. TEST the system for normal
operation.

ൺ

No

Install a new driver side power window control
switch. TEST the system for normal operation.

G413431en

501-11-

8

Glass, Frames and Mechanisms

501-11-

8

DIAGNOSIS AND TESTING

GO to B4.
