Ford Focus RS (2011 year). Instruction - part 11





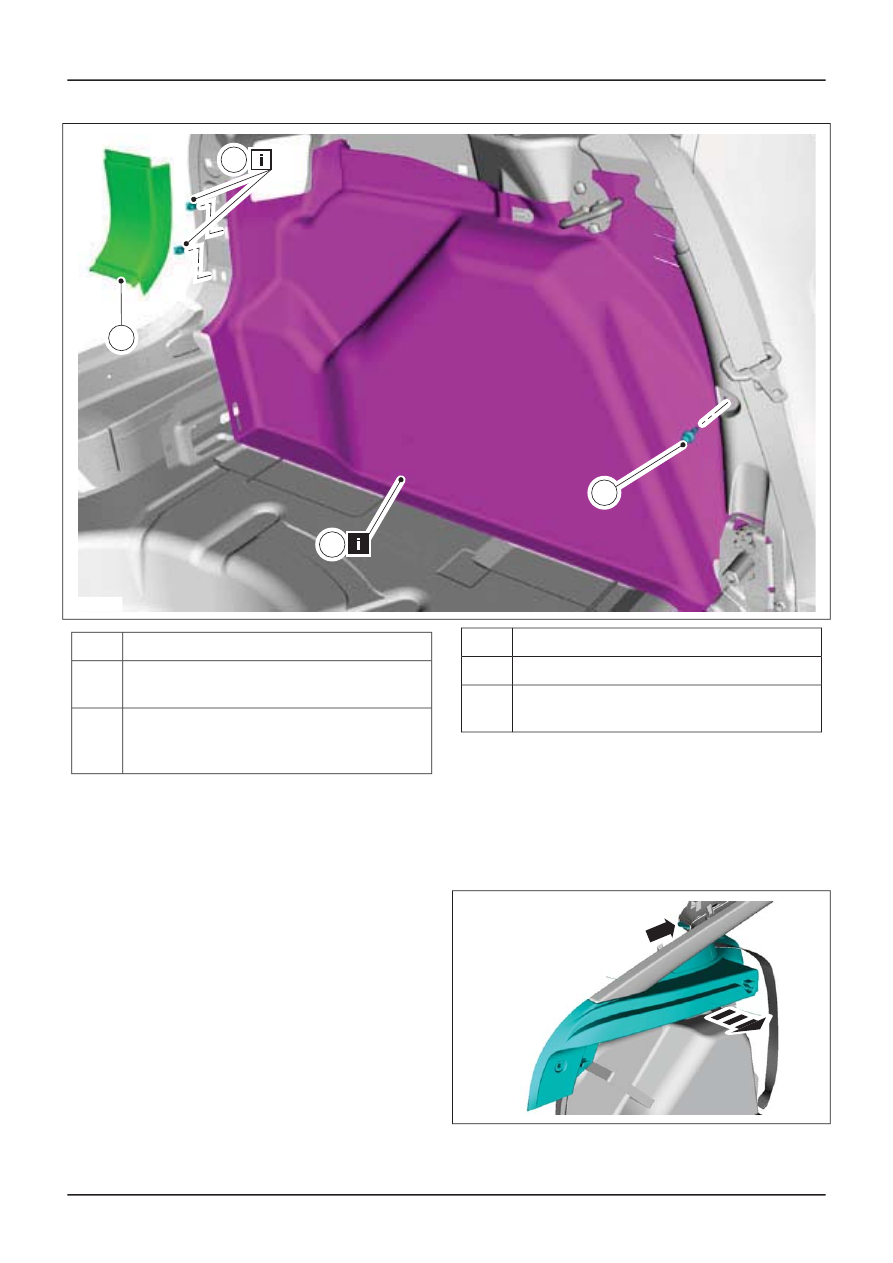

E51429

11

12

9

10

Description

Item

Loadspace scuff plate trim panel extension
trim panel

9

Loadspace scuff plate trim panel extension
trim panel retaining clips

See Installation Detail

10

Description

Item

Rear quarter trim panel retaining clip

11

Loadspace trim panel

See Removal Detail

12

6. To install, reverse the removal procedure.

Removal Details

Item 1

Liftgate opening weatherstrip

1. Detach the liftgate opening weatherstrip.

Item 3

Rear parcel shelf support trim panel

1. Detach the rear parcel shelf support trim

panel.

• Pull the rear parcel shelf support trim panel

away from the rear quarter body panel to

release the retaining tang from the rear
quarter window glass trim panel.

E50672

G410747en

501-05-

40

Interior Trim and Ornamentation

501-05-

40

REMOVAL AND INSTALLATION

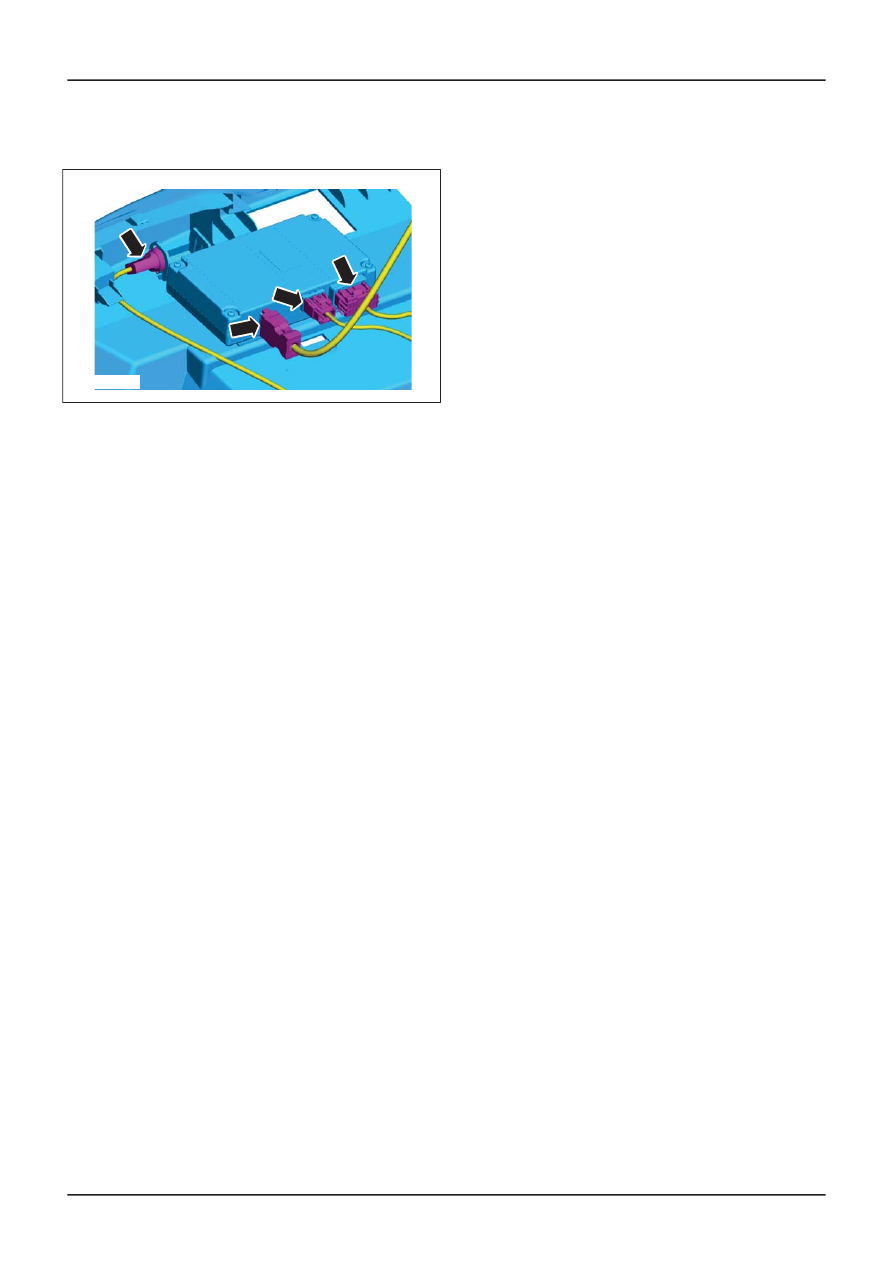

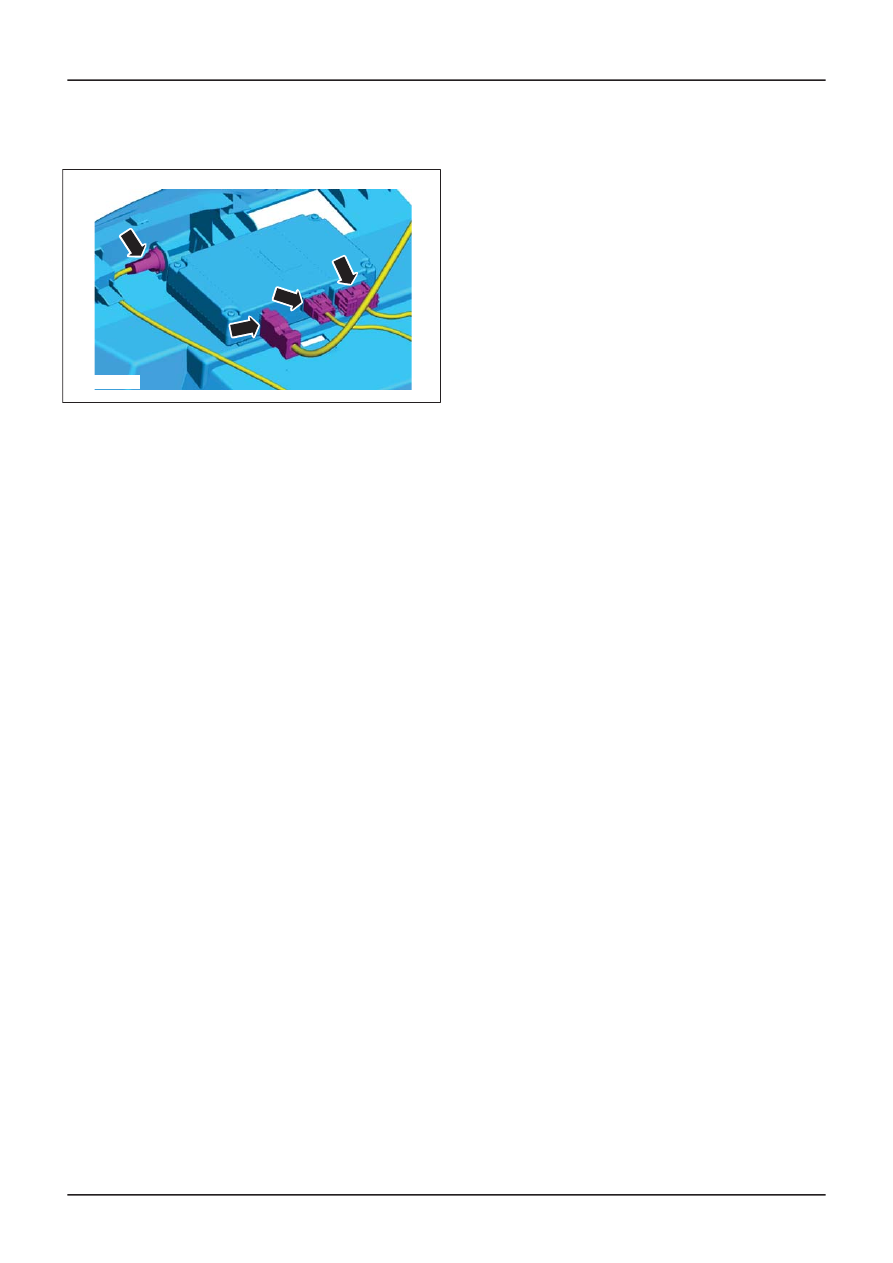

2. Disconnect the electrical connectors (if

equipped).

E124164

Item 5

Liftgate opening weatherstrip

1. Locally detach the liftgate opening

weatherstrip.

Item 12

Loadspace trim panel

1. Gently Pull the rear quarter trim panel

towards the center of the vehicle to allow the
loadspace trim panel to be removed.

Installation Details

Item 10

Loadspace scuff plate trim panel

extension trim panel retaining clips

1. Install the loadspace scuff plate trim panel

extension trim panel retaining clips to the
loadspace scuff plate trim panel extension
trim panel before the loadspace scuff plate
trim panel extension trim panel is installed
to the vehicle.

Item 8

Loadspace scuff plate trim panel

retaining clips

1. Install the loadspace scuff plate trim panel

retaining clips to the loadspace scuff plate
trim panel before the loadspace scuff plate
trim panel is installed to the vehicle.

Item 4

Rear parcel shelf support trim panel

retaining clips

1. Install the rear parcel shelf support trim

panel retaining clips to the rear parcel shelf
support trim panel before the rear parcel
shelf support trim panel is installed to the
vehicle.

G410747en

501-05-

41

Interior Trim and Ornamentation

501-05-

41

REMOVAL AND INSTALLATION

Loadspace Trim Panel — 5-Door

1. Remove the rear parcel shelf.

2. Remove the loadspace floor covering.

3. Tilt the rear seat cushion forward.

4. Tilt the rear seat backrest forward.

5. Remove the C-pillar trim panel.

Trim Panel - 4-Door/5-Door

(501-05 Interior

Trim and Ornamentation, Removal and
Installation).

6. Remove the components in the order

indicated in the following illustration(s) and
table(s).

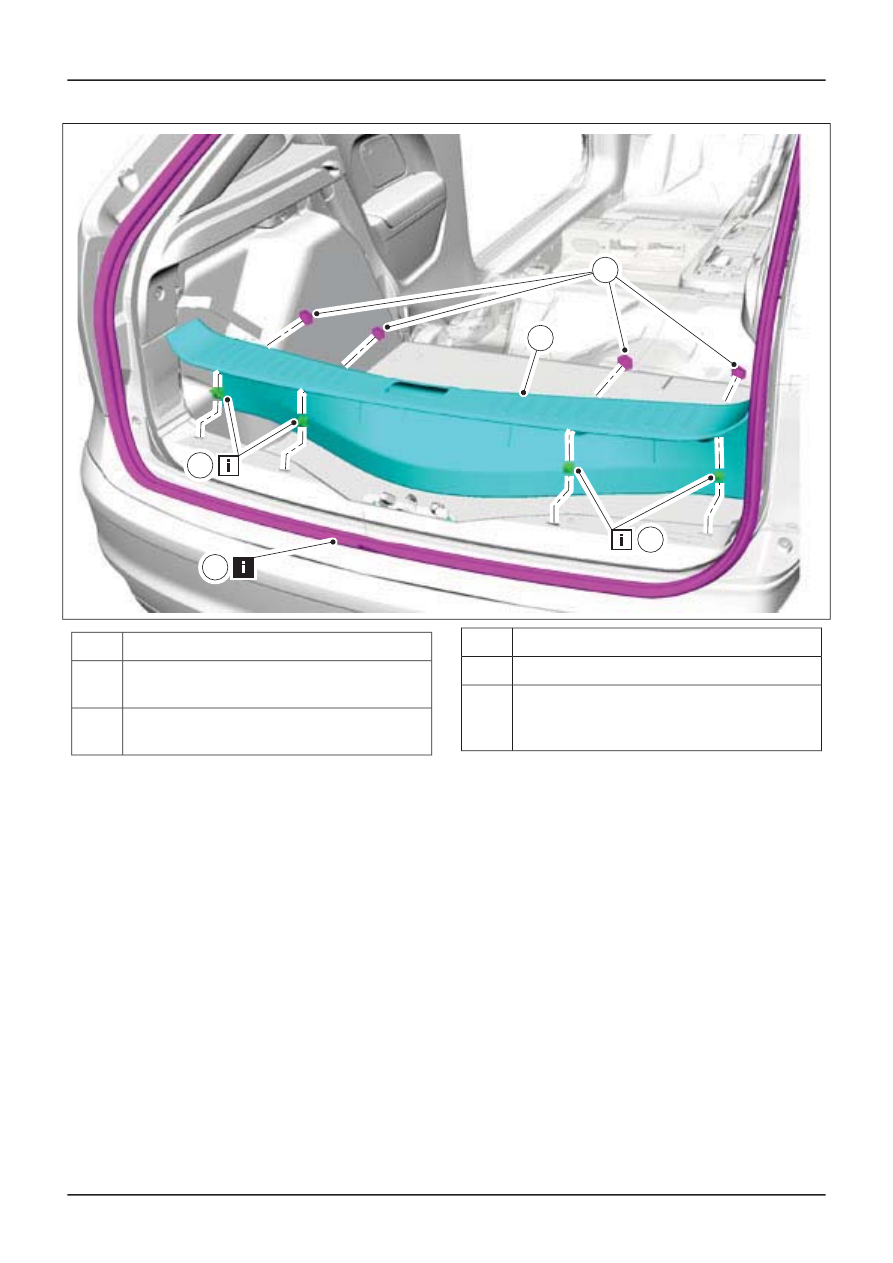

1

E51575

4

2

3

Description

Item

Liftgate opening weatherstrip

See Removal Detail

1

Rear parcel shelf support trim panel
retaining screws

2

Description

Item

Rear parcel shelf support trim panel

See Removal Detail

3

Rear parcel shelf support trim panel
retaining clips

See Installation Detail

4

G410748en

501-05-

42

Interior Trim and Ornamentation

501-05-

42

REMOVAL AND INSTALLATION

For additional information,

refer to: C-Pillar

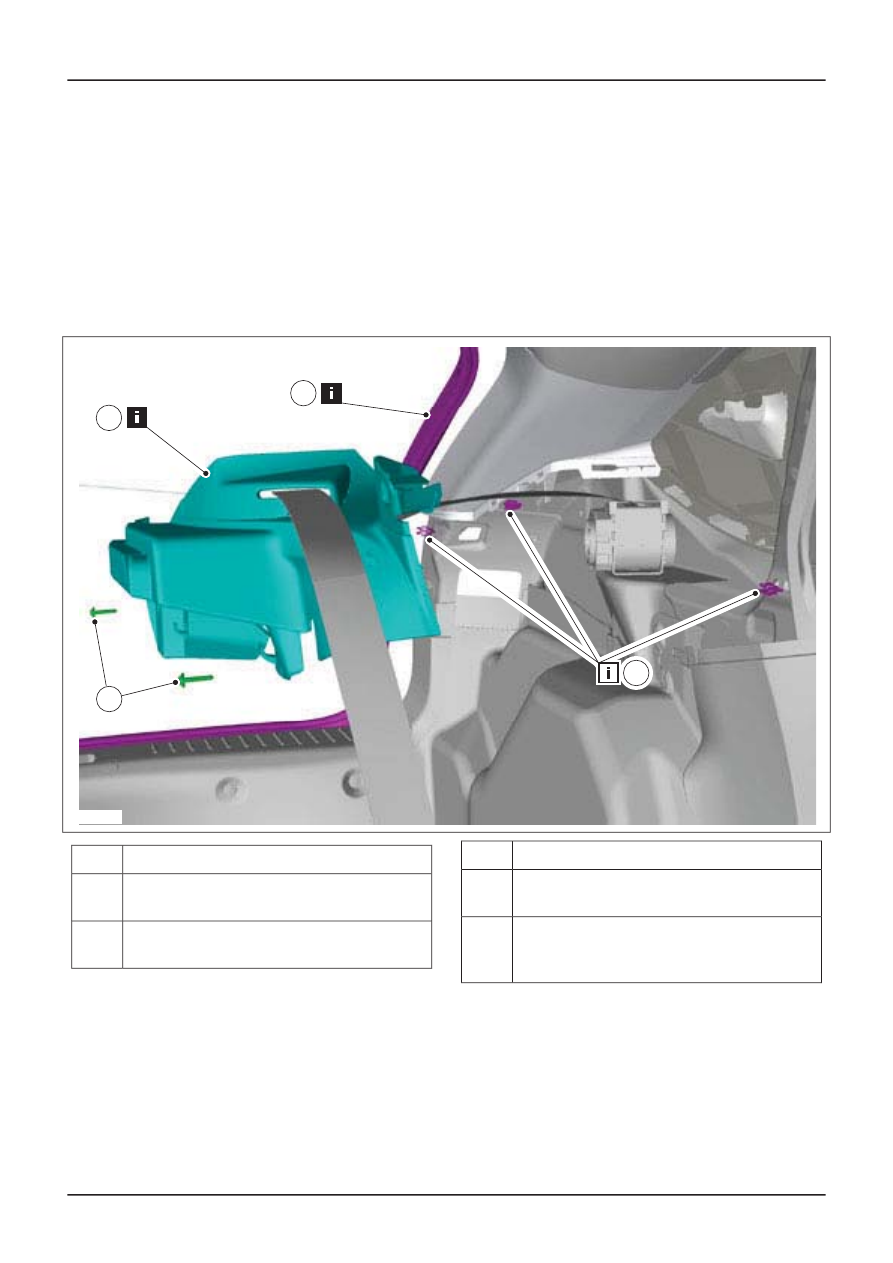

E51428

8

5

8

7

6

Description

Item

Liftgate opening weatherstrip

See Removal Detail

5

Loadspace scuff plate trim panel retaining
clips

6

Description

Item

Loadspace scuff plate trim panel

7

Loadspace scuff plate trim panel retaining
clips

See Installation Detail

8

G410748en

501-05-

43

Interior Trim and Ornamentation

501-05-

43

REMOVAL AND INSTALLATION

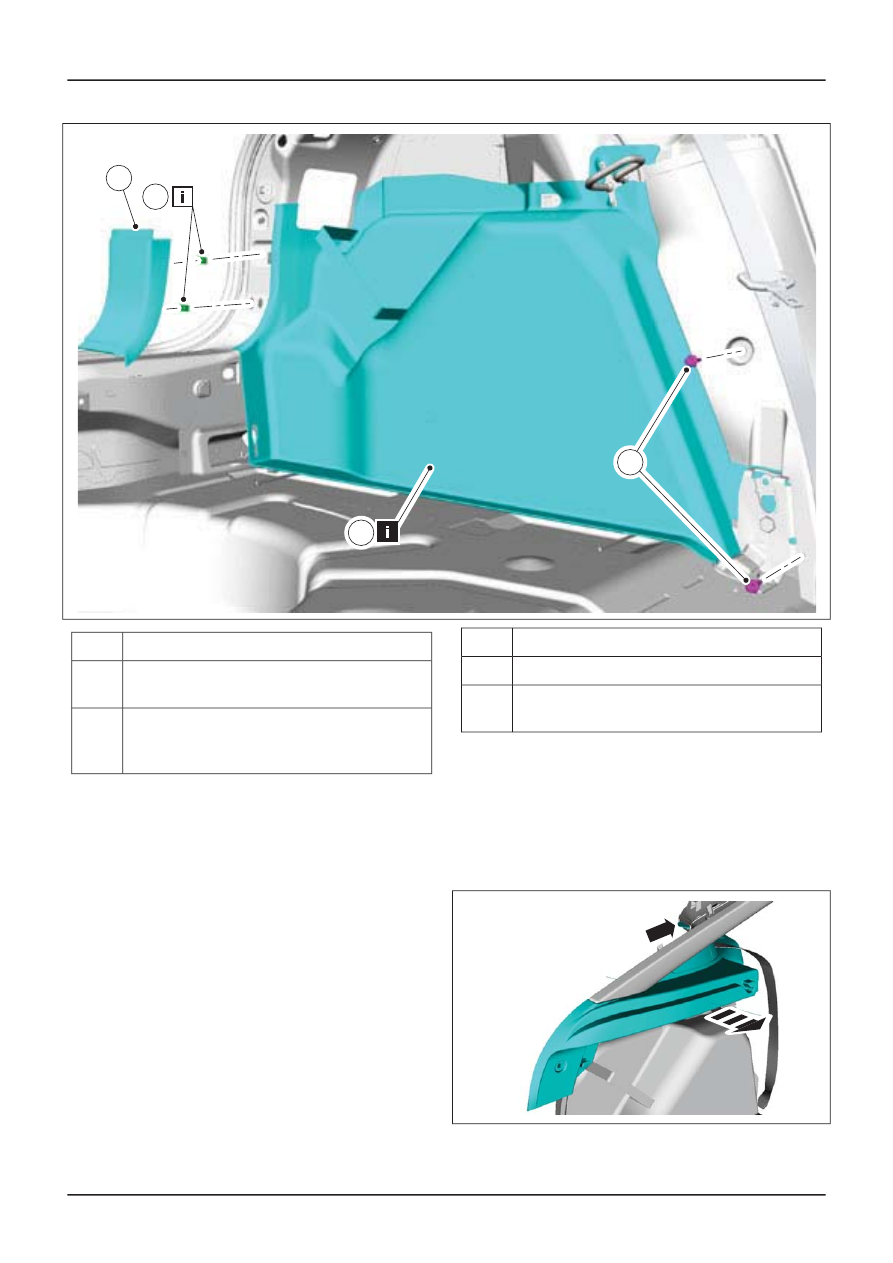

E51420

11

12

9

10

Description

Item

Loadspace scuff plate trim panel extension
trim panel

9

Loadspace scuff plate trim panel extension
trim panel retaining clips

See Installation Detail

10

Description

Item

Rear quarter trim panel retaining clips

11

Loadspace trim panel

See Removal Detail

12

7. To install, reverse the removal procedure.

Removal Details

Item 1

Liftgate opening weatherstrip

1. Detach the liftgate opening weatherstrip.

Item 3

Rear parcel shelf support trim panel

1. Detach the rear parcel shelf support trim

panel.

• Pull the rear parcel shelf support trim panel

away from the rear quarter body panel to

release the retaining tang from the rear
quarter window glass trim panel.

E50672

G410748en

501-05-

44

Interior Trim and Ornamentation

501-05-

44

REMOVAL AND INSTALLATION

2. Disconnect the electrical connectors (if

equipped).

E124164

Item 5

Liftgate opening weatherstrip

1. Detach the liftgate opening weatherstrip.

Item 12

Loadspace trim panel

1. Gently pull the rear quarter trim panel

towards the center of the vehicle to allow the
loadspace trim panel to be removed.

Installation Details

Item 10

Loadspace scuff plate trim panel

extension trim panel retaining clips

1. Install the loadspace scuff plate trim panel

extension trim panel retaining clips to the
loadspace scuff plate trim panel extension
trim panel before the loadspace scuff plate
trim panel extension trim panel is installed.

Item 8

Loadspace scuff plate trim panel

retaining clips

1. Install the loadspace scuff plate trim panel

retaining clips to the loadspace scuff plate
trim panel before the loadspace scuff plate
trim panel is installed.

Item 4

Rear parcel shelf support trim panel

retaining clips

1. Install the rear parcel shelf support trim

panel retaining clips to the rear parcel shelf
support trim panel before the rear parcel
shelf support trim panel is installed to the
vehicle.

G410748en

501-05-

45

Interior Trim and Ornamentation

501-05-

45

REMOVAL AND INSTALLATION

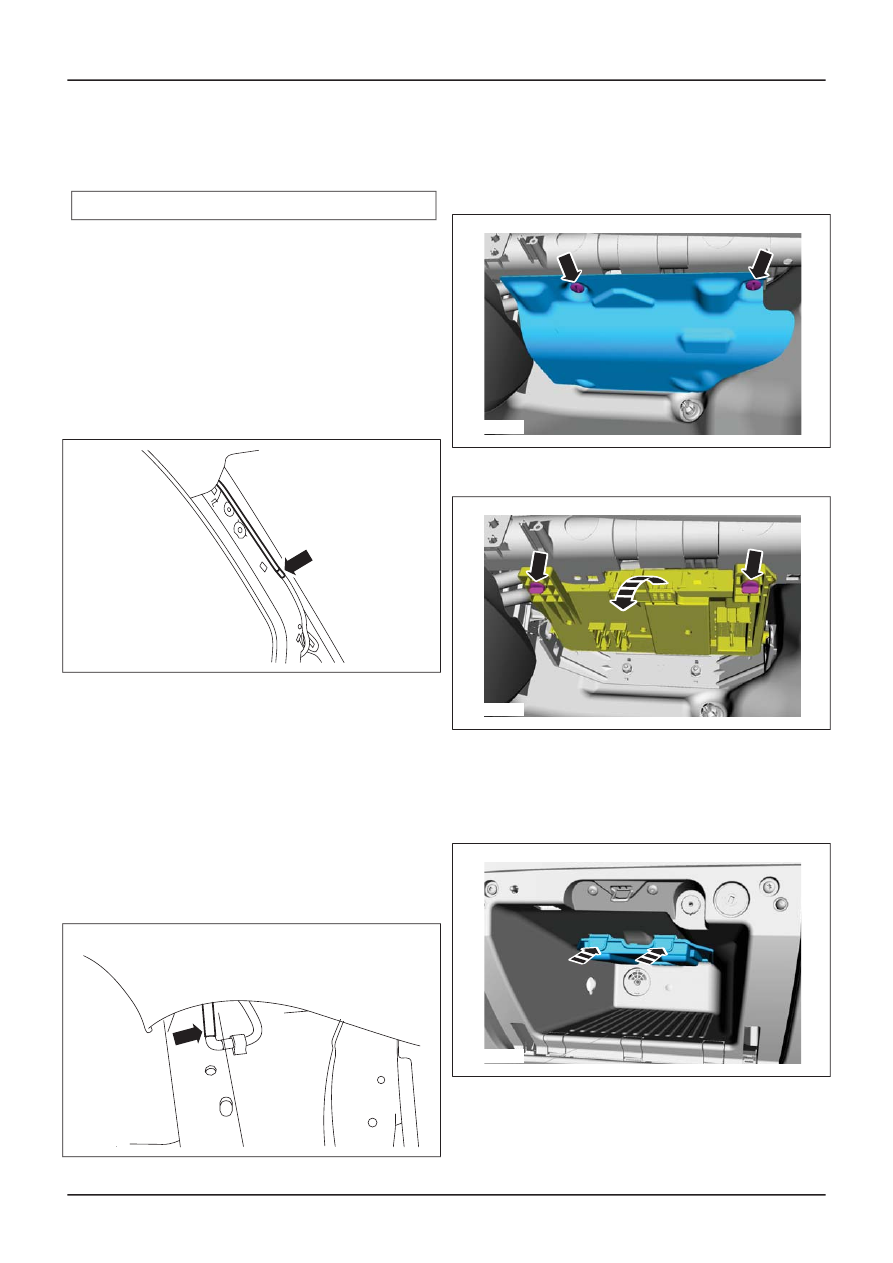

Headliner — 3-Door, Vehicles With: Sliding Roof Opening Panel

General Equipment

Draw cord

1. Disconnect the battery ground cable.

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General Procedures).

2. Remove the A-pillar trim panels.

Trim Panel

(501-05 Interior Trim and

Ornamentation, Removal and Installation).

3. Disconnect the rear window washer tube.

E41191

4. Remove the overhead console.

Console, Removal and Installation).

5. Remove the C-pillar trim panels.

and Ornamentation, Removal and
Installation).

6. Disconnect the rear window washer tube.

E41192

7. Remove the instrument panel passenger side

lower trim panel.

E51002

8. Lower the central junction box (CJB).

E51003

9. Open the glove compartment lid.

10. Remove the navigation system Digital

Versatile Disc (DVD) unit access cover (if
equipped).

E51004

11. Remove the components in the order

indicated in the following illustration(s) and
table(s).

G410773en

501-05-

46

Interior Trim and Ornamentation

501-05-

46

Console

(501-12 Instrument Panel and

Trim Panel - 3-Door

(501-05 Interior Trim

REMOVAL AND INSTALLATION

For additional information,

refer to:

Battery

For additional information,

refer to:

A-Pillar

For additional information,

refer to:

Overhead

For additional information,

refer to: C-Pillar

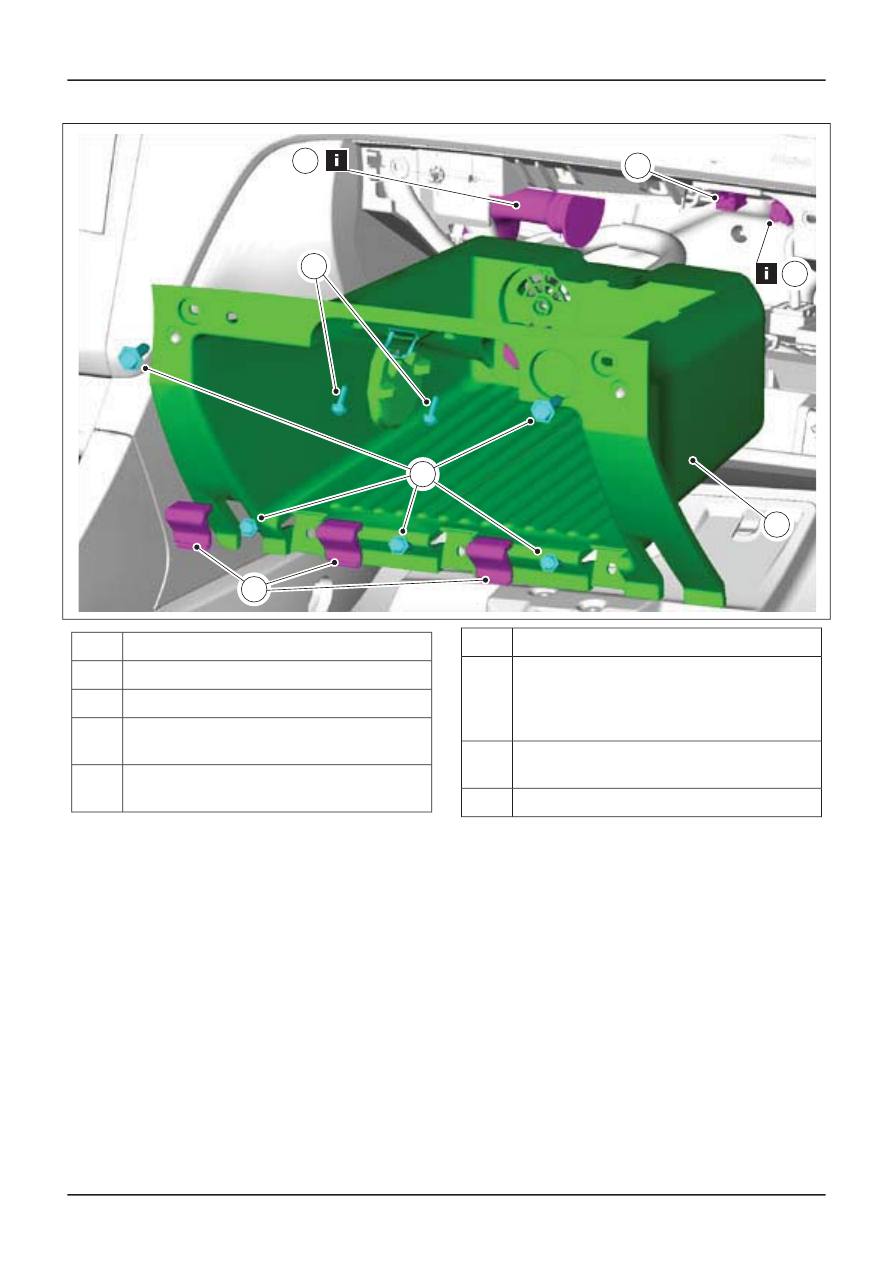

1

2

E51000

3

4

5

7

6

Description

Item

Glove compartment retaining screw covers

1

Glove compartment retaining screws

2

Glove compartment lid striker retaining
screws

3

Glove compartment cooling hose

See Removal Detail

4

Description

Item

Moving pictures experts group audio layer
3 (MP3) auxiliary connector electrical
connector. (If equipped)

See Removal Detail

5

Passenger airbag deactivation switch
electrical connector. (If equipped)

6

Glove compartment housing

7

G410773en

501-05-

47

Interior Trim and Ornamentation

501-05-

47

REMOVAL AND INSTALLATION
