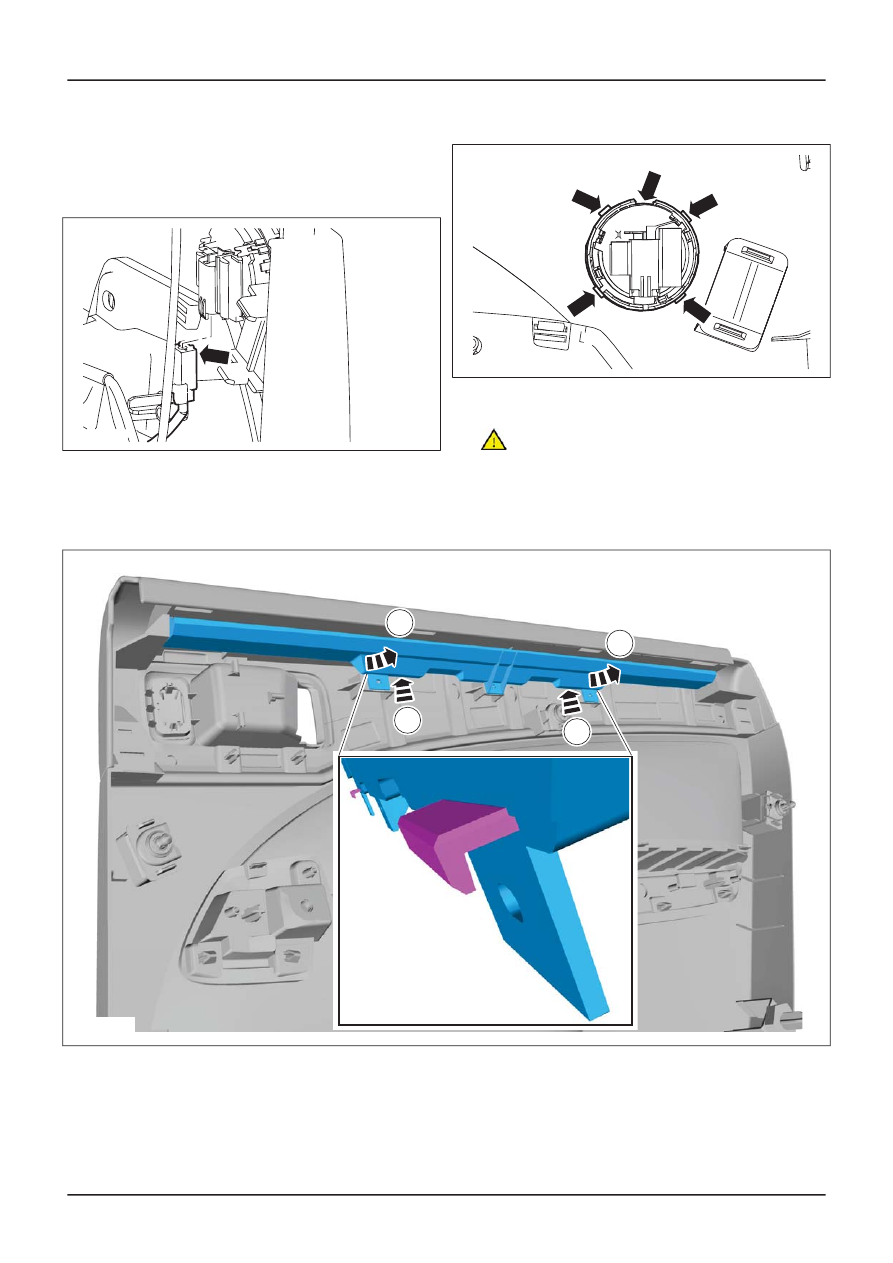

Ford Focus RS (2011 year). Instruction - part 10

Item 6

Rear door trim panel tweeter speaker

electrical connector

1. Disconnect the rear door trim panel tweeter

speaker electrical connector.

E39503

Item 6

Rear door trim panel tweeter speaker

1. Remove the rear door trim panel tweeter

speaker.

• Release the locking tangs.

E39506

Item 7

Rear door trim panel blind assembly

1.

CAUTION: Take extra care not to damage

the clips.

Detach the rear door trim panel blind
assembly from the rear door trim panel.

E99324

1

1

2

2

2.

1. Raise the rear door trim panel blind.
2. Move the rear door trim panel blind clip to

the vertical position.

G296061en

501-05-

32

Interior Trim and Ornamentation

501-05-

32

REMOVAL AND INSTALLATION

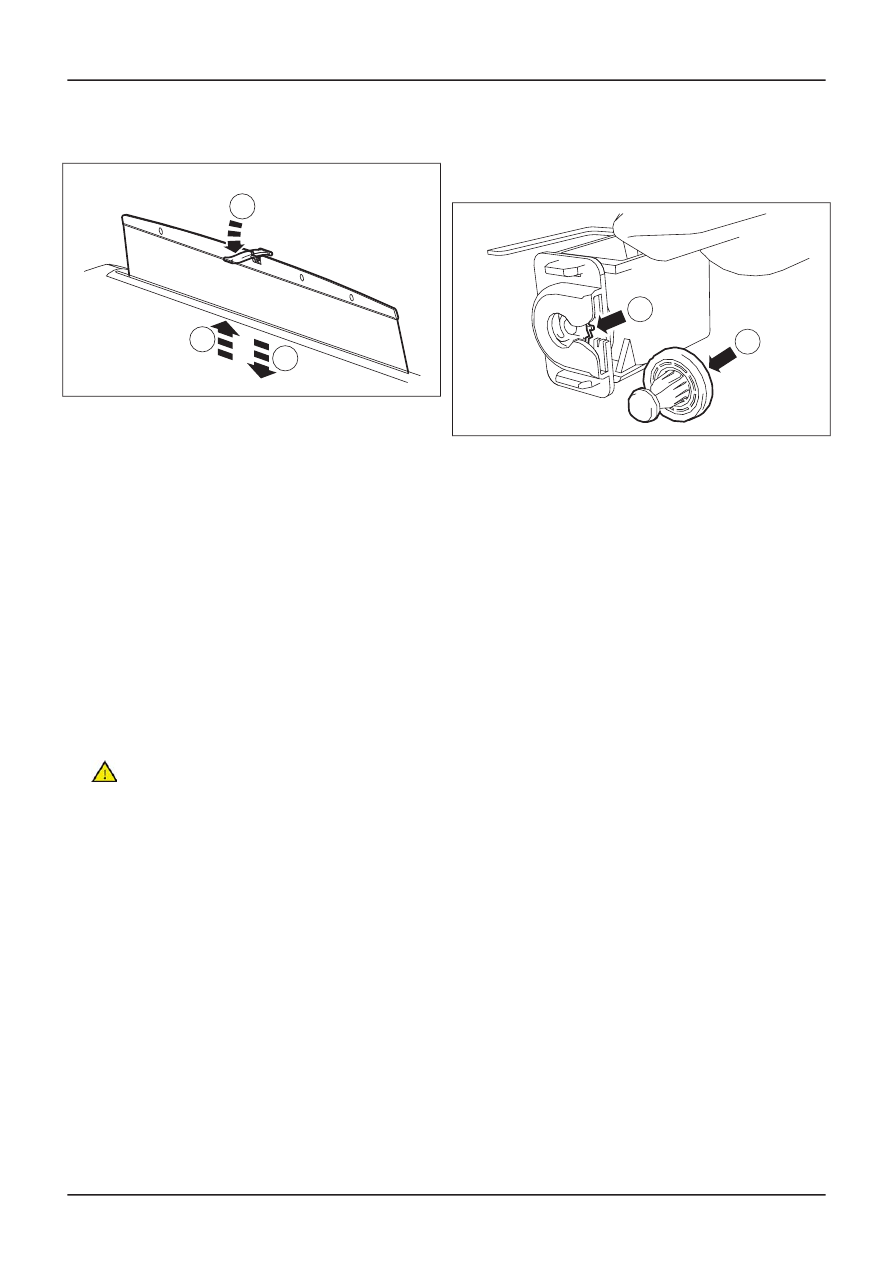

3. Lower the rear door trim panel blind and feed

through the rear door trim panel.

2

E39505

1

3

Item 8

Rear door trim panel retaining clips

1. Remove the rear door trim panel retaining

clips.

1. Release the rear door trim panel retaining

clip retainer locking tang.

2. Remove the rear door trim panel retaining

clip.

E41041

1

2

Installation Details

Item 8

Rear door trim panel retaining clips

1. NOTE: Make sure that the rear door trim

panel retaining clips are in the closed
position.

Install the rear door trim panel retaining clips
to the rear door trim panel retaining clip
retainer.

Item 6

Rear door trim panel tweeter speaker

1.

CAUTION: Make sure that the locating

tang on the top of the rear door tweeter
speaker is correctly aligned with the rear
door trim panel groove. Failure to follow this
instruction may cause damage to the rear
door trim panel.

Install the rear door trim panel tweeter
speaker.

G296061en

501-05-

33

Interior Trim and Ornamentation

501-05-

33

REMOVAL AND INSTALLATION

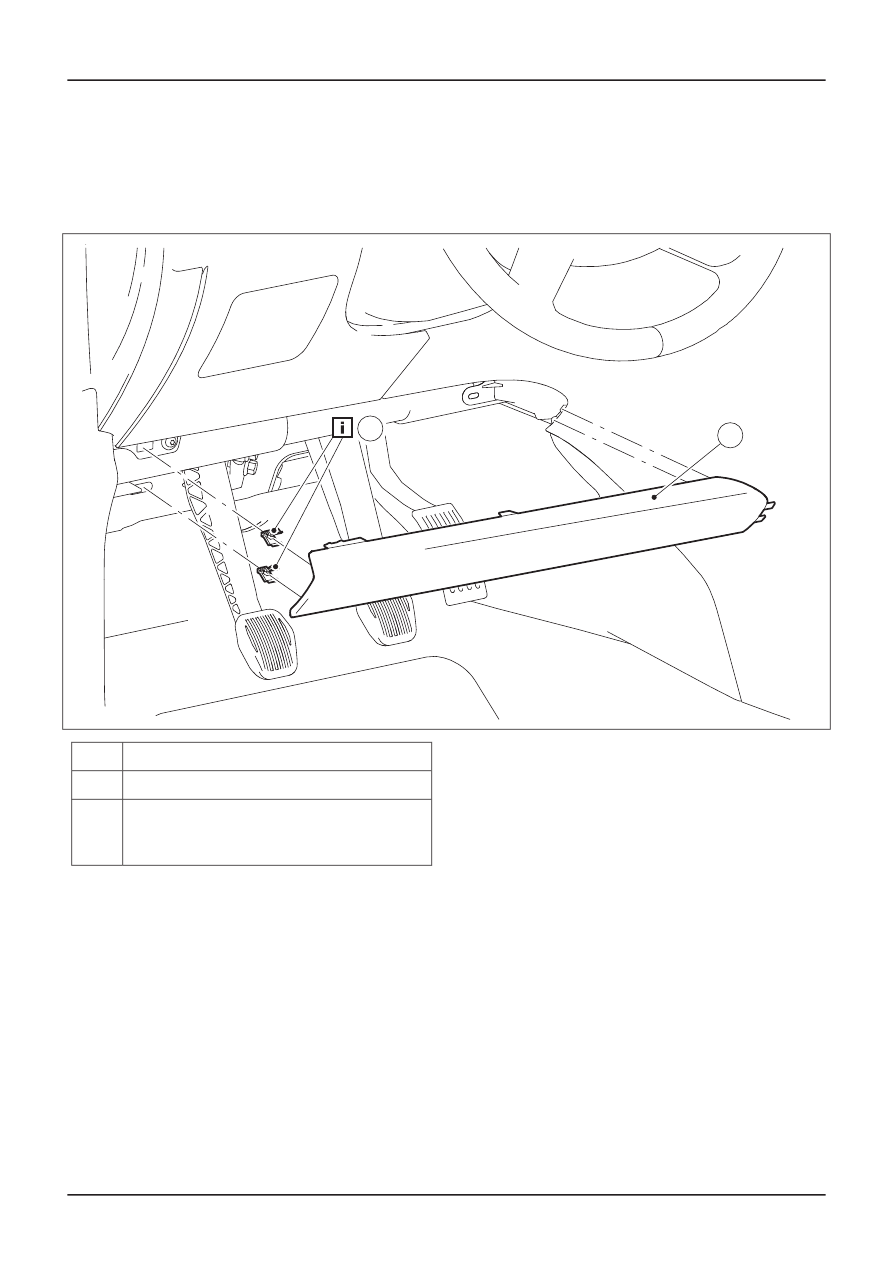

Front Scuff Plate Trim Panel

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E40716

1

2

Description

Item

Instrument panel lower trim panel

1

Instrument panel lower trim panel retaining
clips

See Installation Detail

2

G296062en

501-05-

34

Interior Trim and Ornamentation

501-05-

34

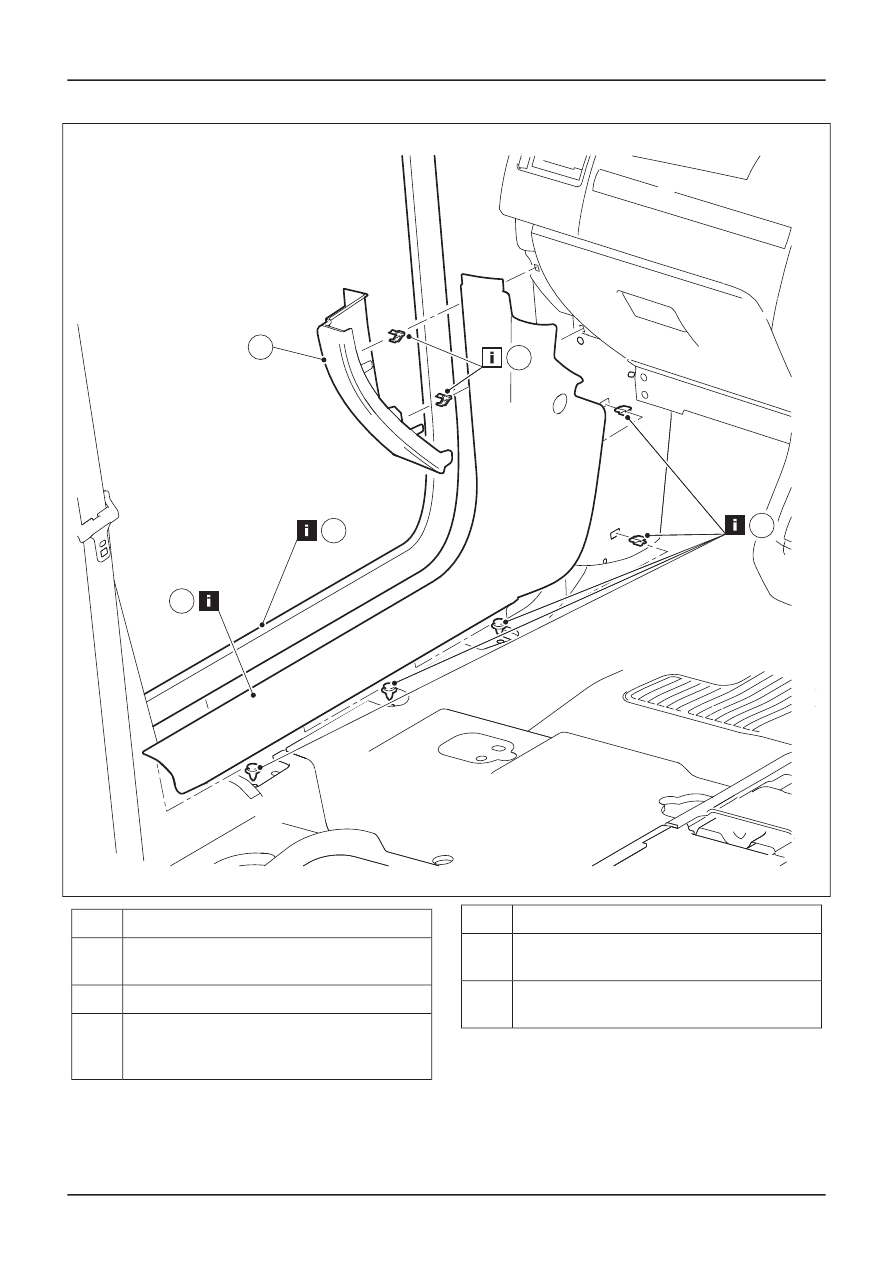

REMOVAL AND INSTALLATION

5

3

4

7

E39488

6

Description

Item

Front door opening weatherstrip

See Removal Detail

3

Instrument panel side trim panel

4

Instrument panel side trim panel retaining
clips

See Installation Detail

5

Description

Item

Front scuff plate trim panel

See Removal Detail

6

Front scuff plate trim panel retaining clips

See Installation Detail

7

2. To install, reverse the removal procedure.

Removal Details

G296062en

501-05-

35

Interior Trim and Ornamentation

501-05-

35

REMOVAL AND INSTALLATION

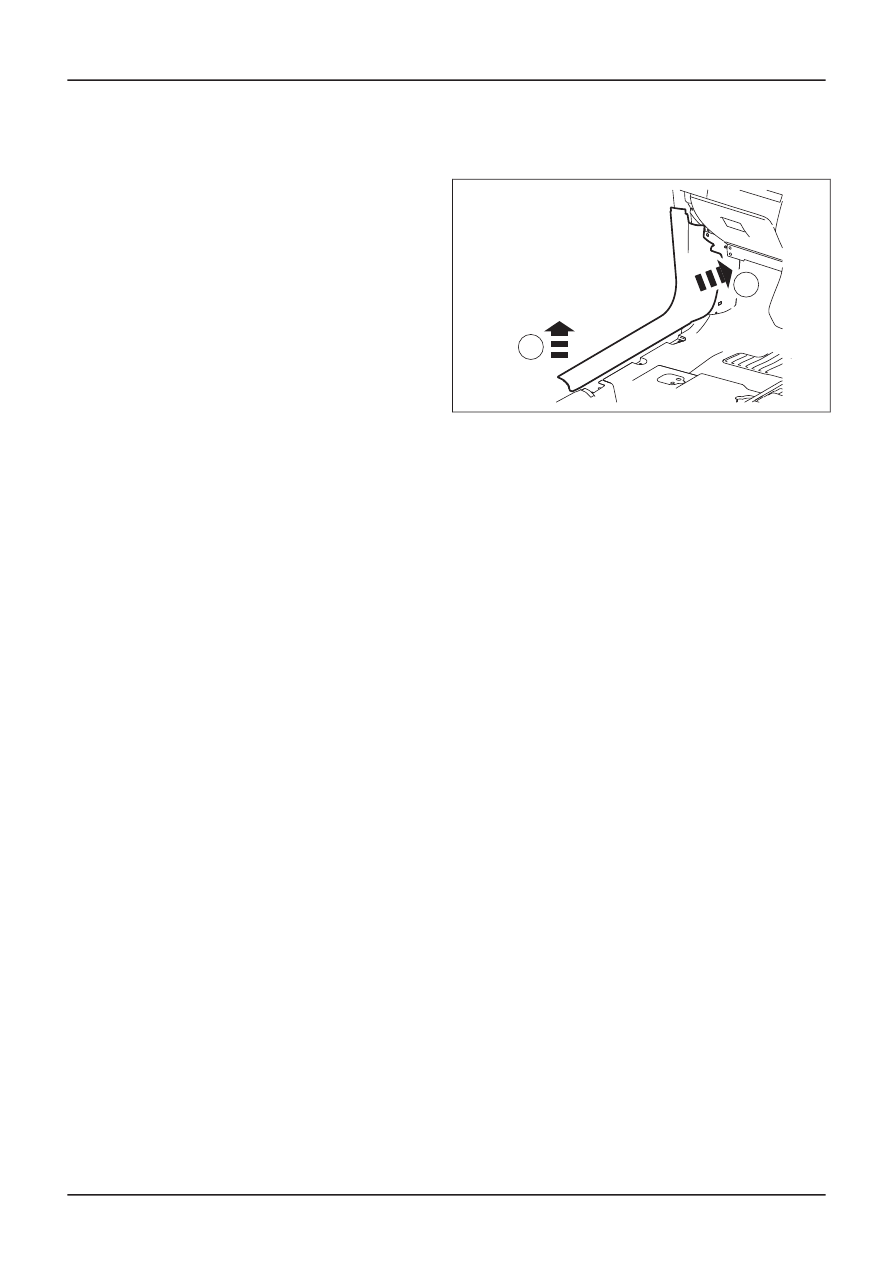

Item 3

Front door opening weatherstrip

1. locally Detach the front door weatherstrip.

Item 6

Front scuff plate trim panel

1. Remove the front scuff plate trim panel.

E40715

1

2

Installation Details

Item 7

Front scuff plate trim panel retaining

clips

1. Install the front scuff plate trim panel

retaining clips to the front scuff plate trim
panel.

Item 5

Instrument panel side trim panel retaining

clips

1. Install the instrument panel side trim panel

retaining clips to the instrument panel side
trim panel.

G296062en

501-05-

36

Interior Trim and Ornamentation

501-05-

36

REMOVAL AND INSTALLATION

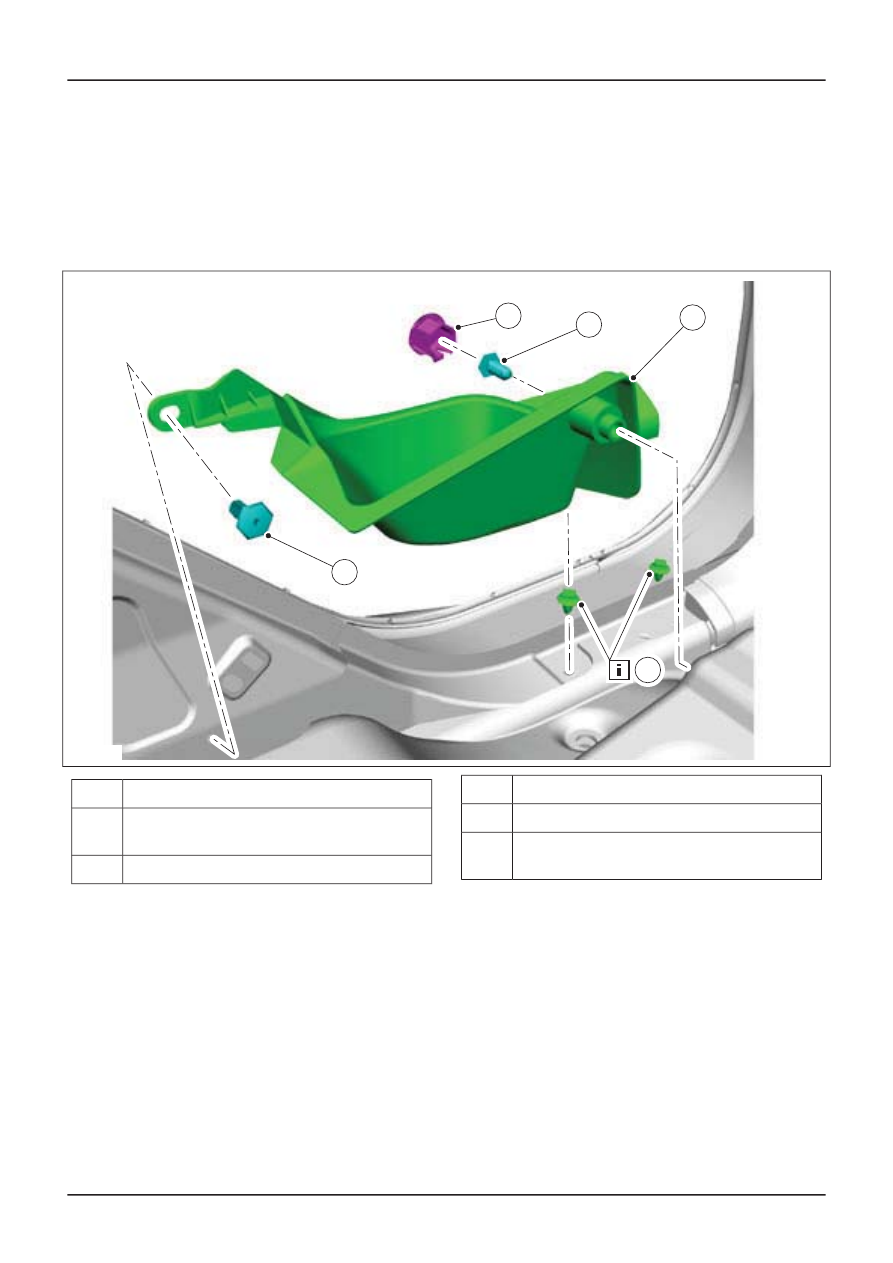

Rear Scuff Plate Trim Panel

1. Remove the rear quarter trim panel,

Quarter Trim Panel - 5-Door/Wagon

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

2. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E51415

4

2

2

1

3

Description

Item

Rear scuff plate trim panel retaining clip
cover

1

Rear scuff plate trim panel retaining clips

2

Description

Item

Rear scuff plate trim panel

3

Rear scuff plate trim panel retaining clips

See Installation Detail

4

3. To install, reverse the removal procedure.

Installation Details

Item 4

Rear scuff plate trim panel retaining clips

1. Install the rear scuff plate trim panel retaining

clips to the rear scuff plate trim panel before
the trim panel is installed to the vehicle.

G410782en

501-05-

37

Interior Trim and Ornamentation

501-05-

37

REMOVAL AND INSTALLATION

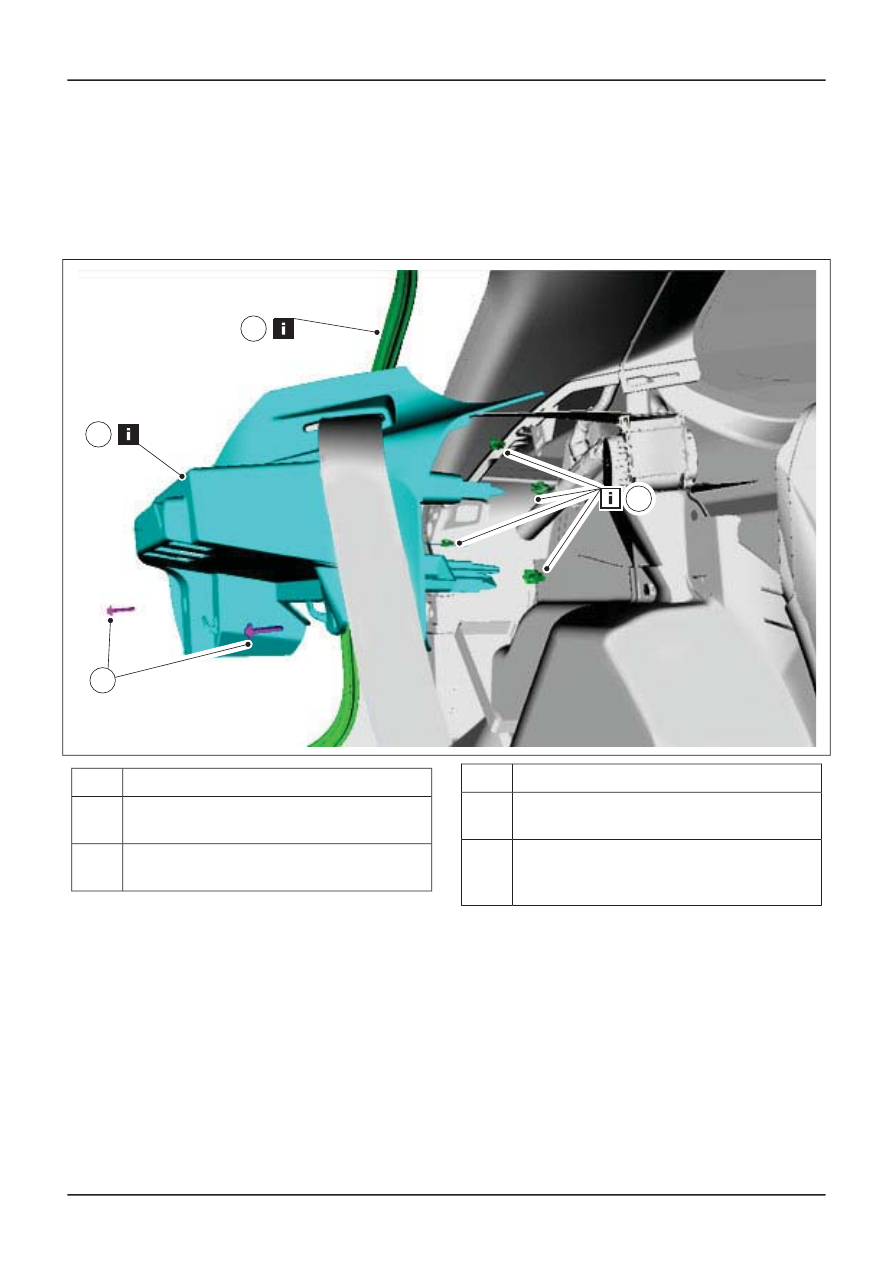

For additional information,

refer to: Rear

Loadspace Trim Panel — 3-Door

1. Remove the rear parcel shelf trim panel.

2. Remove the loadspace floor covering.

3. Tilt the rear seat cushion forward.

4. Tilt the rear seat backrest forward.

5. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E50671

4

1

3

2

Description

Item

Liftgate opening weatherstrip

See Removal Detail

1

Rear parcel shelf support trim panel
retaining screws

2

Description

Item

Rear parcel shelf support trim panel

See Removal Detail

3

Rear parcel shelf support trim panel
retaining clips

See Installation Detail

4

G410747en

501-05-

38

Interior Trim and Ornamentation

501-05-

38

REMOVAL AND INSTALLATION

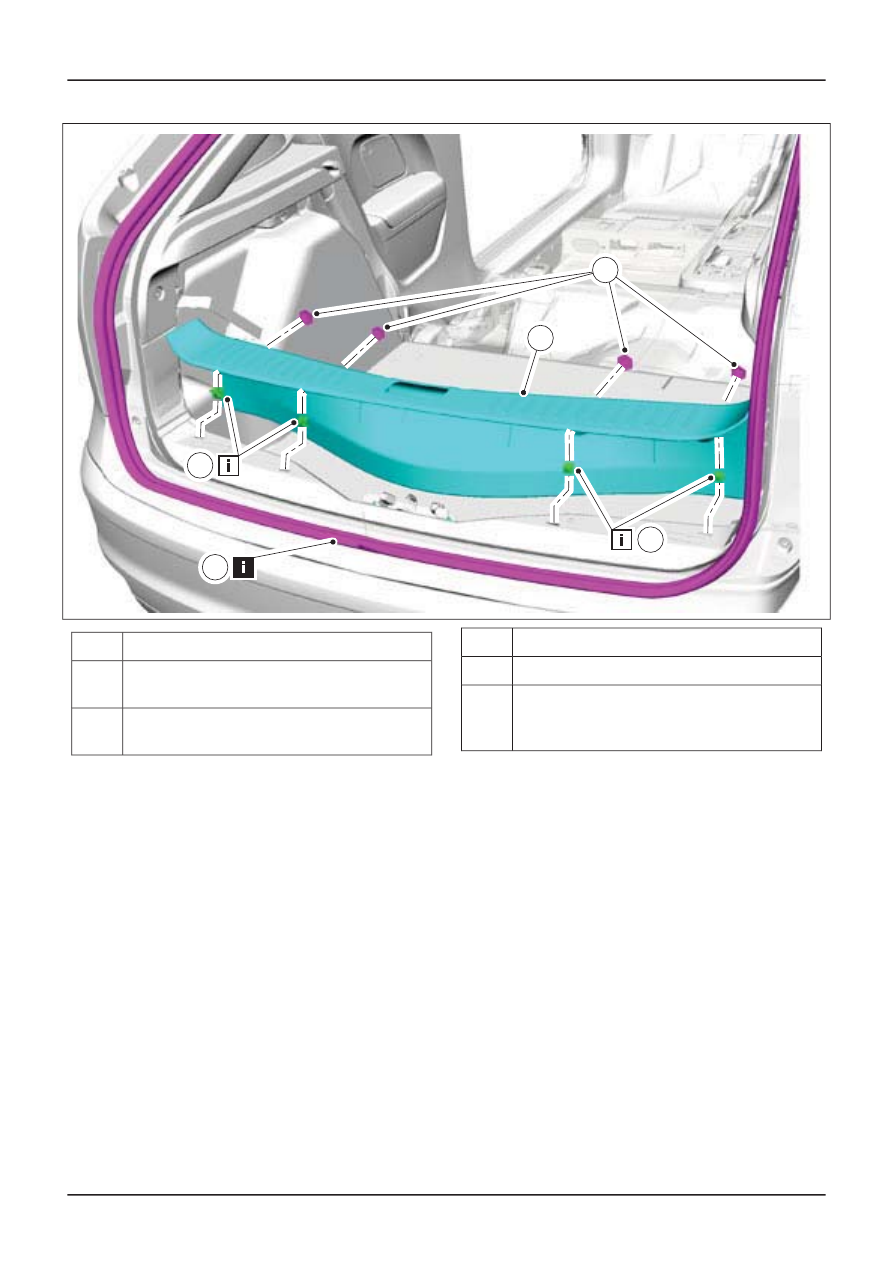

E51428

8

5

8

7

6

Description

Item

Liftgate opening weatherstrip

See Removal Detail

5

Loadspace scuff plate trim panel retaining
clips

6

Description

Item

Loadspace scuff plate trim panel

7

Loadspace scuff plate trim panel retaining
clips

See Installation Detail

8

G410747en

501-05-

39

Interior Trim and Ornamentation

501-05-

39

REMOVAL AND INSTALLATION
