Ford Flex (2018). Manuel - partie 73

Feu de recul.

C

Feu d'arrêt et feu arrière.
Clignotant arrière.

D

1

E220462

1.

Retirez les boulons de fixation du bloc
optique.  Retirez doucement le bloc de
feux arrière du véhicule.

2. Tournez le porte-ampoule dans le sens

inverse des aiguilles d'une montre pour
le retirer.

3. Retirez l'ampoule en la tirant bien

droite.

Feux à DEL

Les feux à DEL ne sont pas remplaçables.
Consultez un concessionnaire autorisé en
cas de problème.

Les feux suivants sont à DEL :
•

Feux de position latéraux avant.

•

Clignotant latéral.

•

Feu stop central en hauteur.

•

Feu d'arrêt et feu arrière. (selon
l'équipement)

Lampe de plaque
d'immatriculation

E220617

1

2

3

1.

Retirez les vis de fixation du bloc
optique.

2. Retirez la glace de la lampe.

3. Retirez l'ampoule en la tirant bien

droite.

TABLEAU DE SPÉCIFICATIONS
DES AMPOULES

Les ampoules de rechange à utiliser sont
indiquées dans le tableau ci-dessous.  Les
ampoules de phare doivent porter la
mention « D.O.T. » pour l'Amérique du
Nord pour garantir le rendement du phare,
la luminosité, la puissance du faisceau
lumineux et la visibilité.  Les ampoules
appropriées n'endommagent pas le bloc
optique, ne risquent pas d'annuler la
garantie de celui-ci et offrent un éclairage
adéquat de longue durée.

295

Flex (TP3) , frCAN, Edition date: 201704

Entretien

Éclairage extérieur

Puissance (Watt)

Spécification

Lampe

DEL

DEL

Feux de position latéraux avant.

27/9

3157NA

Clignotant avant
Feux de position avant.

55/65

9008 H13

Feu de croisement.
Feu de route.

55

H11

Antibrouillards avant.

DEL

DEL

Clignotant latéral.

5

194

Feu de position latéral arrière.

5

194

Feu arrière.

27/3

3157K

Feux stop et arrière.
Clignotant arrière.

DEL

DEL

Feu stop et arrière en option.

DEL

DEL

Feu stop central en hauteur.

16

921

Feux de recul.

5

C5WL

Éclairage de la plaque d'immatricula-
tion.

Nota :  Les lampes à DEL ne sont pas remplaçables. Consultez un concessionnaire autorisé
en cas de problème.

296

Flex (TP3) , frCAN, Edition date: 201704

Entretien

REMPLACEMENT DU FILTRE À
AIR

AVERTISSEMENT

Pour réduire les risques de
dommages au véhicule et de
brûlures, ne démarrez pas le moteur

lorsque le filtre à air est retiré et ne retirez
pas le filtre à air lorsque le moteur tourne.

Lors du changement du filtre à air du
moteur, évitez la pénétration de débris ou
de corps étrangers dans le circuit
d'admission d'air. Les composants du
moteur susceptibles d'être endommagés
ne sont pas couverts par la garantie du
véhicule.

Remplacez le filtre à air aux intervalles
corrects.  Voir Entretien de votre
véhicule (page 504).

Une utilisation incorrecte des composants
peut entraîner des dommages ne relevant
pas de la garantie du véhicule.  Voir Pièces
Motorcraft (page 339).

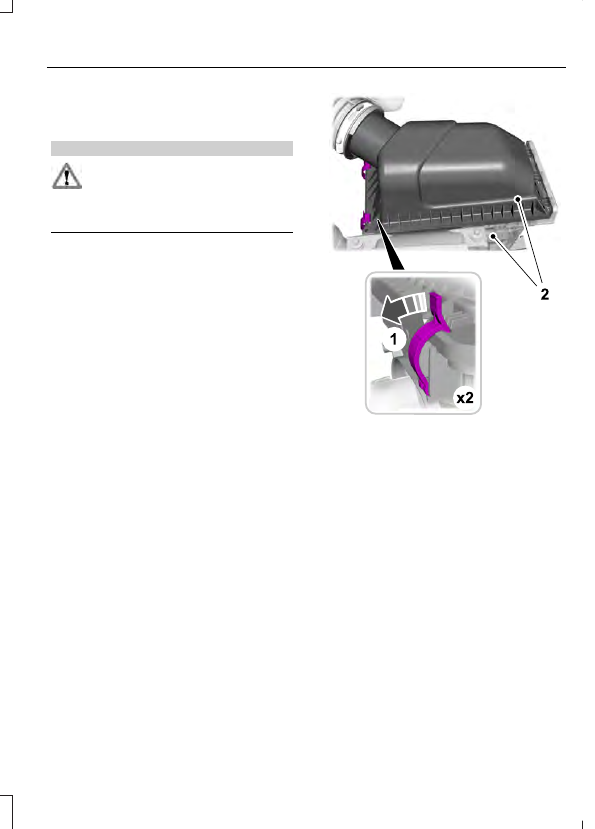

Pour remplacer le filtre à air, procédez
ainsi :

E200522

1.

Retirez les clips qui fixent le couvercle
du boîtier de filtre à air.

2. Soulevez délicatement le couvercle du

boîtier de filtre à air.

3. Retirez le filtre à air de son boîtier.

4. Essuyez le boîtier et le couvercle du

filtre à air pour vous assurer qu'aucune
saleté ne pénètre dans le moteur et
garantir l'étanchéité de l'ensemble.

5. Remplacez le filtre à air.  Prenez soin

de ne pas coincer les bords du filtre
entre le boîtier et le couvercle.  Cela
pourrait endommager le filtre et
permettre l'entrée d'air non filtré dans
le moteur si le filtre n'était pas bien en
place.

6. Posez le couvercle du boîtier de filtre à

air.

297

Flex (TP3) , frCAN, Edition date: 201704

Entretien

7.

Engagez les clips pour fixer le couvercle
du boîtier de filtre à air sur le boîtier de
filtre à air.

298

Flex (TP3) , frCAN, Edition date: 201704

Entretien
