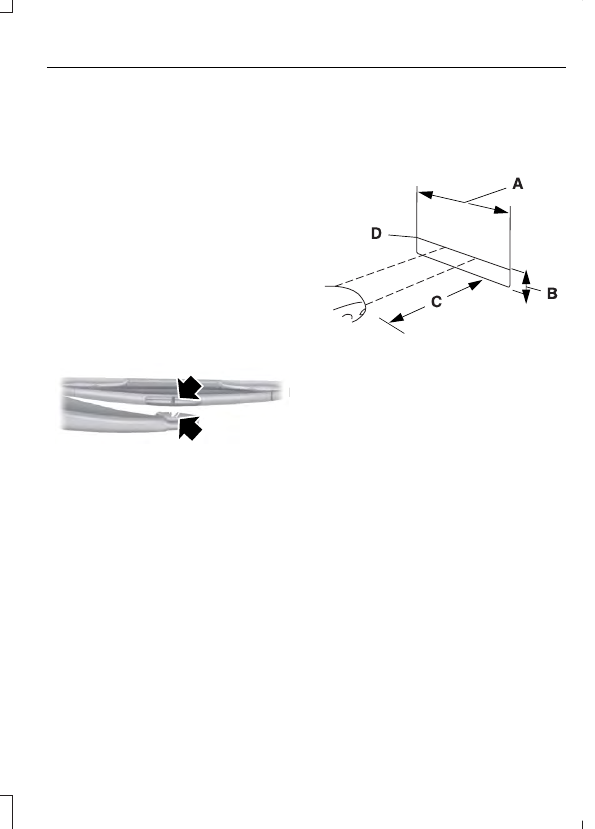

Ford Flex (2018). Manuel - partie 72

Attrapez le bras d'essuie-glace d'une
main au niveau du joint du balai/bras
et tirez-le en l'éloignant le plus possible
de la glace. Ne forcez pas au risque de
casser le bras d'essuie-glace.
Maintenez-le dans cette position
jusqu'à la prochaine étape.

Nota : Ne tenez pas le balai d'essuie-glace
lorsque vous soulevez le bras d'essuie-glace.

Nota : Assurez-vous que le bras
d'essuie-glace ne se rabat pas contre le
pare-brise lorsque le balai d'essuie-glace
n'y est plus accroché.

2. Attrapez la structure principale du balai

avec l'autre main proche du joint de
balai/bras.

E253248

3. Le bras d'essuie-glace a un dispositif

pour enclencher l'axe de la structure
du balai d'essuie-glace. Maintenez
fermement le joint de balai/bras par
dessous et séparez le balai du bras.
Évitez la rotation de la structure du
balai d'essuie-glace et passez votre
main gauche entre le bras et le balai.

4. Attachez le nouvel essuie-glace au bras

d'essuie-glace et maintenez-le en
place.

Nota : Assurez-vous que le balai
d'essuie-glace soit bien bloqué.

RÉGLAGE DES PHARES

Faisceau vertical

Cible de faisceau des phares

E142592

8 pi (2,4 m).

Hauteur du centre du phare au
sol.

25 pi (7,6 m).

Ligne de référence horizontale.

Réglage du faisceau vertical

Immobilisez votre véhicule sur une
surface plane à environ 7,6 m (25 ft)
d'un mur ou d'une paroi verticale.

2. Serrez le frein de stationnement.

3. Mesurez la distance entre le centre du

phare et le sol.

Nota : La lentille présente parfois un repère
d'identification permettant de localiser plus
facilement le centre de l'ampoule de phare.

4. Tracez une ligne de référence

horizontale d'au moins 2,4 m (8 ft) de
long sur le mur ou la paroi verticale.

5. Allumez les feux de croisement et

ouvrez le capot.

291

Flex (TP3) , frCAN, Edition date: 201704

Entretien

E142465

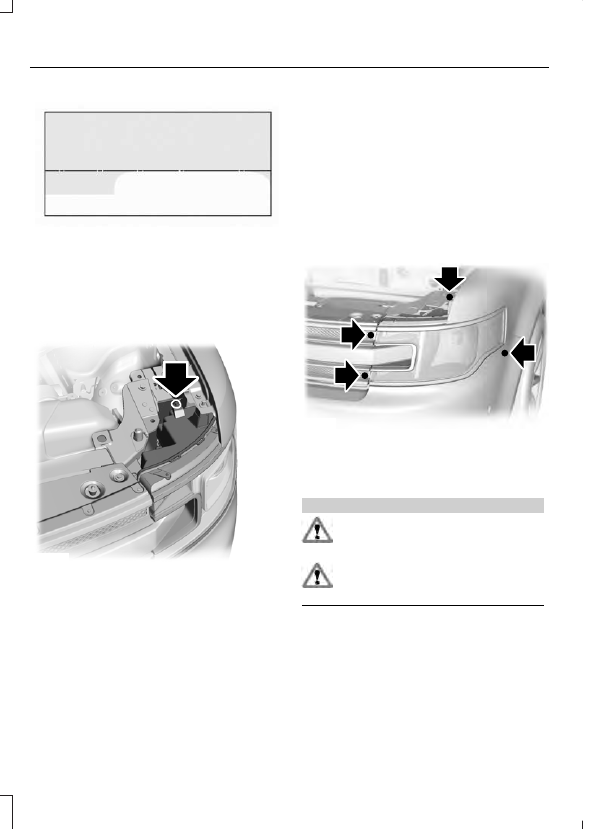

6. L'intensité de la partie droite du

faisceau lumineux du phare diminue.
Le rebord supérieur de cette coupe doit
se trouver sur la ligne de repère
horizontale.

E220457

Pour régler le faisceau vertical, tournez
la vis de réglage dans le sens des
aiguilles d'une montre ou dans le sens
inverse à l'aide d'un outil approprié.

Nota : Pour mieux voir le faisceau de
lumière lors du réglage d'un phare, obstruez
l'autre phare.

8. Fermez le capot et éteignez les feux de

croisement.

Réglage du faisceau horizontal

Le faisceau horizontal ne se règle pas sur
votre véhicule.

DÉPOSE D'UN PHARE

Pour accéder aux boulons de fixation du
phare et pour retirer le boîtier de phare,
retirez tout d'abord le bouclier et le
pare-chocs avant. Il est recommandé de
faire appel à un concessionnaire autorisé.

E220458

REMPLACEMENT D'UNE
AMPOULE

AVERTISSEMENTS

Éteignez les feux et coupez le
contact. Autrement, il pourrait en
résulter des blessures graves.

Les ampoules deviennent brûlantes
lors de leur utilisation. Laissez-les
refroidir avant de les retirer.

N'utilisez que des ampoules aux
spécifications appropriées. Voir Tableau
de spécifications des ampoules (page
295). Pour la repose, procédez dans l'ordre
inverse, sauf indication contraire.

292

Flex (TP3) , frCAN, Edition date: 201704

Entretien

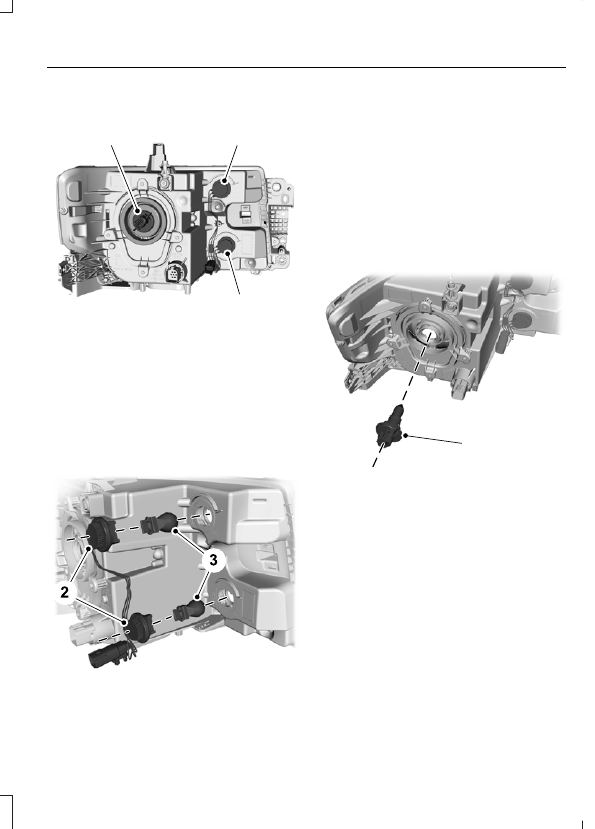

Phare

E220459

Feu de croisement. Feu de route.

Clignotant avant. Feu de
stationnement avant.

Clignotant avant et feu de
stationnement avant

E220501

Éteignez tous les feux et coupez le
contact.

2. Tournez le porte-ampoule dans le sens

inverse des aiguilles d'une montre pour
le retirer.

3. Retirez l'ampoule en la tirant bien

droite.

Feu de croisement et feu de route

Nota : Si votre véhicule est équipé de
phares avec lampe à décharge, veuillez
noter que ces lampes sont à haute tension.
Consultez un concessionnaire autorisé en
cas de problème.

E220460

Éteignez tous les feux et coupez le
contact.

2. Débranchez le connecteur.

3. Tournez le porte-ampoule dans le sens

inverse des aiguilles d'une montre pour
le retirer.

Nota : Il n'est pas possible de séparer
l'ampoule du porte-ampoule.

Nota : Ne touchez pas le verre de
l'ampoule.

293

Flex (TP3) , frCAN, Edition date: 201704

Entretien

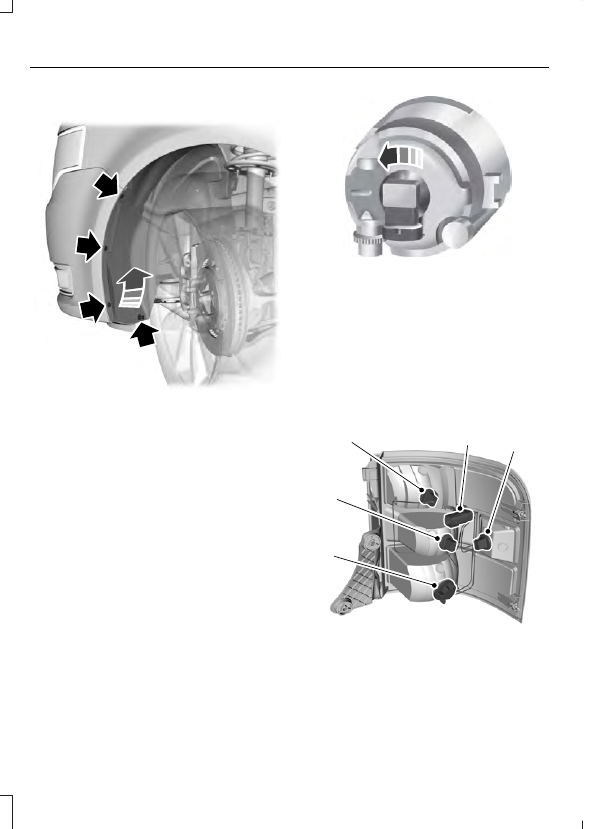

Antibrouillards avant

(Selon l’équipement)

E220461

Éteignez tous les feux et coupez le
contact.

2. Utilisez des outils appropriés, tels qu'un

tournevis et une clé à douille, pour
déposer les fixations de la garniture de
passage de roue. Repositionnez la
garniture de passage de roue avec
précaution pour accéder à l'ampoule
d'antibrouillard avant et au connecteur.

Nota : Pour retirer l'agrafe inférieure,
utilisez un tournevis plat pour tirer la goupille
de blocage centrale vers le haut.

3. Débranchez le connecteur.

E174588

4. Tournez le porte-ampoule dans le sens

inverse des aiguilles d'une montre pour
le retirer.

Nota : Il n'est pas possible de séparer
l'ampoule du porte-ampoule.

Nota : Ne touchez pas le verre de
l'ampoule.

Feux stop et arrière, clignotant
arrière et feu de recul

E220463

Feu de position latéral arrière.

Feu arrière.

294

Flex (TP3) , frCAN, Edition date: 201704

Entretien
