Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Logique de module de commandes au
volant.

15 A

23

Tableau de bord.

Module de commandes au volant.

15 A

24

Prise de diagnostic.

Ouverture de hayon.

15 A

25

Commutateur d'allumage.

5 A

26

Commutateur d'allumage par bouton-
poussoir.

Alimentation du module d'accès intelligent.

20 A

27

Non utilisé (réserve).

15 A

28

Autoradio

20 A

29

Module de système de positionnement.

Feux de position avant.

15 A

30

Relais des feux de stationnement de la
remorque.
Feux de position latéraux avant.

Commande de freins de remorque.

5 A

31

Moteurs de lève-glace intelligents.

15 A

32

Commande principale de lève-glaces et de
rétroviseurs.
Éclairage de contacteur de verrouillage.
Toit ouvrant transparent
Prise de courant de 110 volts c.a.
Rétroviseur intérieur.

Non utilisé (réserve).

10 A

33

Module de sonar de recul.

10 A

34

Module de siège chauffant arrière.
Module de surveillance des angles morts.
Caméra vidéo arrière.
Rétroviseur intérieur.

Capteur d'humidité du système de climati-
sation.

5 A

35

Affichage tête haute

Volant de direction chauffant.

10 A

36

271

Flex (TP3) , frCAN, Edition date: 201704

Fusibles

Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Réfrigérateur.

10 A

37

Commutateur de glace du passager avant.

10 A

38

Feux de route.

15 A

39

Feux de position arrière.

10 A

40

Éclairage de plaque d'immatriculation.

Module d'alimentation prolongée

7,5 A

41

Non utilisé (réserve).

5 A

42

Non utilisé (réserve).

10 A

43

Non utilisé (réserve).

10 A

44

Non utilisé (réserve).

5 A

45

Module de chauffage et climatisation

10 A

46

Relais des phares antibrouillard.

15 A

47

Clignotants avant.

Glace électrique passager avant.

Disjoncteur 30 A

48

Glaces électriques arrière.

Relais d'alimentation prolongée des acces-
soires.

Relais

49

Module de commande de carrosserie.

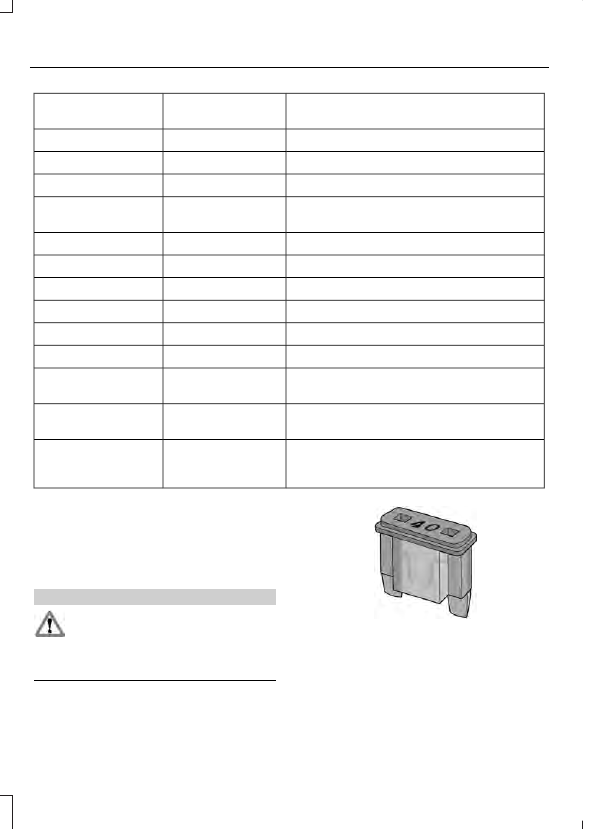

REMPLACEMENT D'UN
FUSIBLE

Fusibles

AVERTISSEMENT

Remplacez toujours un fusible par
un fusible de même calibre. Un
fusible de calibre supérieur peut

causer de graves dommages au câblage
et provoquer un incendie.

E217331

Si certains accessoires électriques de votre
véhicule ne fonctionnent pas, un fusible
est peut-être grillé. Un fil métallique rompu
dans le fusible révèle que ce fusible est
grillé. Vérifiez les fusibles appropriés avant
de remplacer un quelconque composant
électrique.

272

Flex (TP3) , frCAN, Edition date: 201704

Fusibles

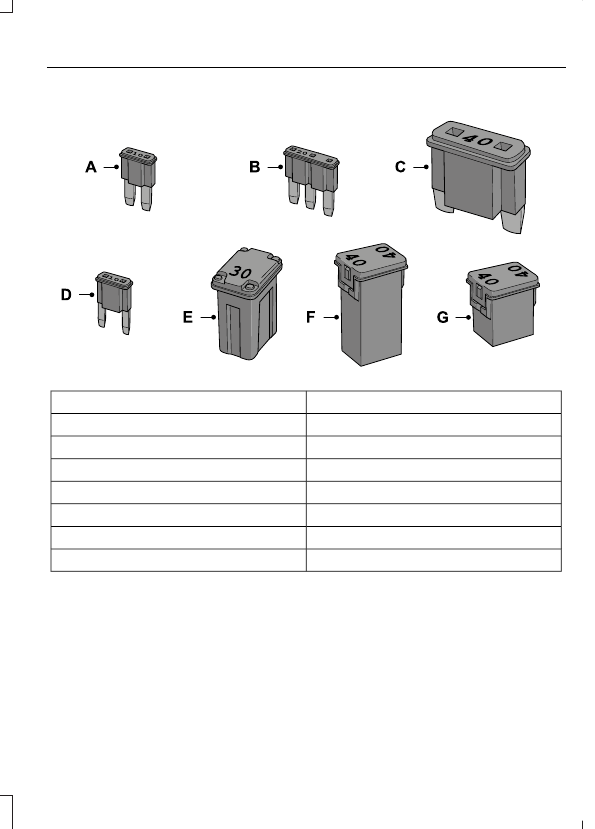

Types de fusibles

E207206

Type de fusible

Référence

Micro 2

A

Micro 3

B

Maxi

C

Mini

D

Boîtier en M

E

Boîtier en J

F

Boîtier en J à profil bas

G

273

Flex (TP3) , frCAN, Edition date: 201704

Fusibles

GÉNÉRALITÉS

Faites vérifier régulièrement votre véhicule
pour en préserver la sécurité et la valeur
de revente. Un grand réseau de
concessionnaires autorisés est disponible
pour vous offrir leur compétence
professionnelle en matière d'entretien.
Nous croyons que leurs techniciens
spécialement formés sont les plus
compétents pour effectuer l'entretien de
votre véhicule avec professionnalisme. Ils
comptent sur tous les outils spécialisés
nécessaires précisément mis au point pour
l'entretien de votre véhicule.

Si votre véhicule exige les soins d'un
expert, un concessionnaire autorisé peut
vous fournir les pièces et la main-d'œuvre
dont vous avez besoin. Consultez les
renseignements sur la garantie pour
déterminer quelles sont les pièces et
interventions couvertes.

N'utilisez que des carburants, des
lubrifiants, des liquides et des pièces de
rechange recommandés conformes aux
normes. Les pièces Motorcraft® sont
conçues pour optimiser la performance de
votre véhicule.

Précautions

•

Ne travaillez jamais sur un moteur
chaud.

•

Assurez-vous qu'aucun article ne se
coince dans les pièces mobiles.

•

Ne travaillez pas sur un véhicule dont
le moteur tourne dans un espace clos,
à moins d'être certain que l'espace est
suffisamment aéré.

•

N'approchez jamais une flamme nue
ni une matière en combustion (comme
des cigarettes) de la batterie ou des
pièces du circuit d'alimentation.

Exécution de travaux lorsque le
moteur est coupé

1.

Serrez le frein de stationnement et
placez le levier de vitesses en position
de stationnement (P).

2. Arrêtez le moteur.

3. Calez les roues.

Exécution de travaux lorsque le
moteur tourne

AVERTISSEMENT

Pour réduire les risques de
dommages au véhicule ou de
brûlures, ne démarrez pas le moteur

lorsque le filtre à air est retiré et ne retirez
pas le filtre à air lorsque le moteur tourne.

1.

Serrez le frein de stationnement et
placez le levier de vitesses en position
de stationnement (P).

2. Calez les roues.

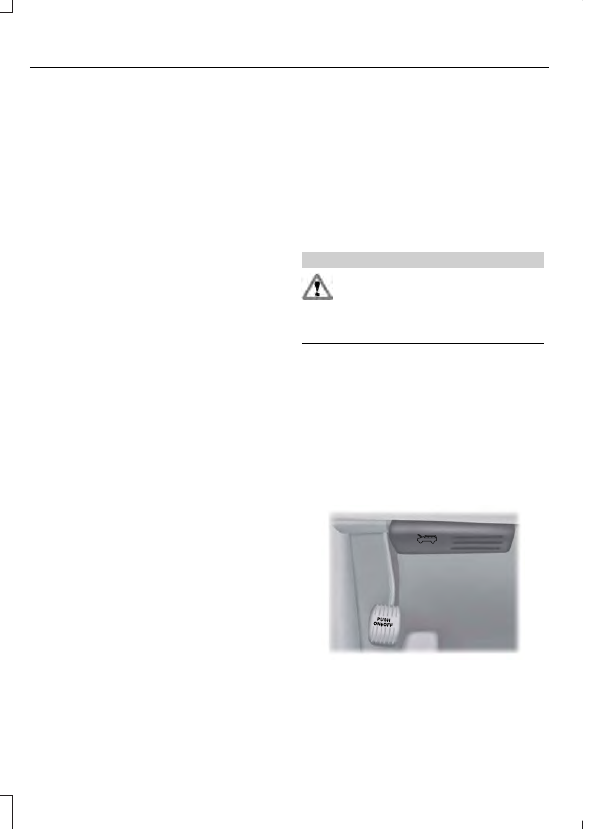

OUVERTURE ET FERMETURE
DU CAPOT

Ouverture du capot

E253246

1.

Dans l'habitacle, tirez la poignée
d'ouverture du capot située à gauche
sous la planche de bord.

274

Flex (TP3) , frCAN, Edition date: 201704
