The fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

F1

20A

High beams

F2

15A

Interior lamps (Courtesy and
demand lamps), Delayed
accessory (Power windows and
moonroof)

F3

25A

Access/Security (Power door lock
actuators, Decklid lock actuator,
Decklid solenoid)

F4

15A

Adjustable pedal switch

F5

20A

Horns

F6

20A

Audio (Subwoofer)

F7

7.5A

Power/Keep Alive Memory
(KAM): Cluster and Powertrain
Control Module (PCM), Climate
control, Analog clock

F8

15A

Park lamps, Side markers, Trailer
tow protect

F9

20A

Cigar lighter, Data Link Connector
(DLC)

F10

7.5A

Mirrors and memory module,
SDARS

F11

20A

Audio, Family Entertainment
System (FES)

F12

10A

Back-up lamps, Electrochromatic
mirror, Reverse Sensing System
(RSS), Trailer tow protect

F13

7.5A

Audio

F14

7.5A

Starter relay coil, PCM

F15

10A

Delayed accessory (Driver window
motor logic, Moonroof, Audio,
Driver door lock switch
illumination)

Roadside Emergencies

206

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

F16

10A

Rear defroster indicator, Heated
mirrors

F17

30A

Rear defroster

F18

10A

PCM relay coil, Shifter Brake-Shift
Interlock (BSI), Passive
Anti-Theft System (PATS)
module, Fuel relay coil, Brake
lamps, Center High-Mounted Stop
Lamp (CHMSL)

F19

10A

Anti-lock Brake System
(ABS)/Traction control module,
All Wheel Drive (AWD) module,
RSS, Heated seat modules

F20

7.5A

Cluster, Climate control

F21

7.5A

Restraint Control Module (RCM)

F22

7.5A

Electrochromatic mirror, Compass
module

F23

7.5A

Wiper relay coil, Blower relay coil,
Cluster logic

F24

7.5A

Occupant Classification Sensor
(OCS), Passenger Air bag
Deactivation (PAD)

C1

30A Circuit

breaker

Delayed accessory (Front
passenger window, Rear passenger
windows [via window switch],
Window switch illumination,
Backlighting

Power distribution box

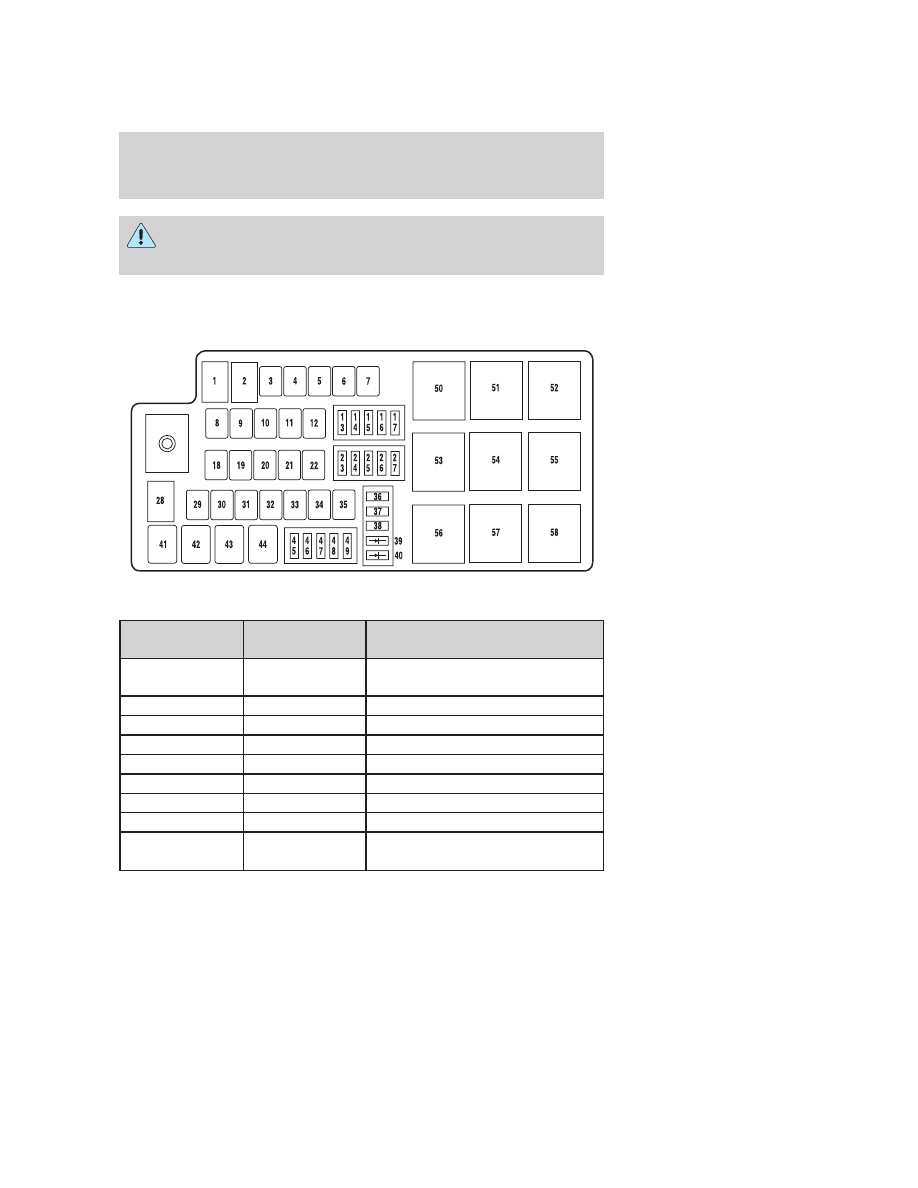

The power distribution box is located in the engine compartment. The
power distribution box contains high-current fuses that protect your
vehicle’s main electrical systems from overloads.

Always disconnect the battery before servicing high current
fuses.

Roadside Emergencies

207

To reduce risk of electrical shock, always replace the cover to
the Power Distribution Box before reconnecting the battery or

refilling fluid reservoirs.

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and Specifications chapter.

The high-current fuses are coded as follows:

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

1

80A*

SJB, SJB fuses 1, 2, 3, 4, 5, 8 and
12

2

—

Not used

3

30A*

Front wiper, Front washer

4

—

Not used

5

20A*

Moonroof

6

—

Not used

7

60A*

Engine cooling fan

8

—

Not used

9

40A*

Anti-lock Brake System (ABS)
(Motor)

Roadside Emergencies

208

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

10

30A*

Starter

11

30A*

Powertrain Control Module (PCM)
relay

12

20A*

ABS (Valves)

13

—

Not used

14

—

Not used

15

15A**

Traction Control Module (TCM)

16

20A**

Power point (Console)

17

10A**

Alternator

18

40A*

Logic feed to SJB, SJB solid state
devices

19

—

Not used

20

40A*

Rear defroster

21

30A*

Power seat motors (passenger)

22

30A*

Heated seat module

23

15A**

Fog lamps

24

10A**

A/C clutch relay, A/C compressor
clutch

25

—

Not used

26

—

Not used

27

15A**

Fuel relay (Fuel pump driver
module, Fuel pump)

28

80A*

SJB power, SJB (Circuit breaker,
Fuses 6, 7, 9, 10, 11 and 15)

29

30A*

Driver window motor

30

—

Not used

31

—

Not used

32

30A*

Driver seat motors, Memory
module

33

30A*

Ignition switch (to SJB)

34

—

Not used

35

40A*

Front A/C blower motor

Roadside Emergencies
